ГОСТ 30753-2001
(ИСО 3419-81)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДЕТАЛИ ТРУБОПРОВОДОВ БЕСШОВНЫЕ ПРИВАРНЫЕ
ИЗ УГЛЕРОДИСТОЙ И НИЗКОЛЕГИРОВАННОЙ СТАЛИ

ОТВОДЫ КРУТОИЗОГНУТЫЕ
ТИПА 2D (R ≈ DN)

КОНСТРУКЦИЯ

МЕЖГОСУДАРСТВЕННЫЙ СОВЕТ
ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ

Минск

Предисловие

1 РАЗРАБОТАН ОАО «Корпорация МОНТАЖСПЕЦСТРОЙ»

ВНЕСЕН Государственным комитетом Российской Федерации по стандартизации и метрологии

2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 20 от 1 ноября 2001 г.)

За принятие проголосовали:

Наименование государства

Наименование национального органа по стандартизации

Азербайджанская Республика

Азгосстандарт

Республика Армения

Армгосстандарт

Республика Беларусь

Госстандарт Республики Беларусь

Грузия

Грузстандарт

Республика Казахстан

Госстандарт Республики Казахстан

Кыргызская Республика

Кыргызстандарт

Республика Молдова

Молдовастандарт

Российская Федерация

Госстандарт России

Республика Таджикистан

Таджикстандарт

Туркменистан

Главгосслужба «Туркменстандартлары»

Республика Узбекистан

Узгосстандарт

Украина

Госстандарт Украины

3 Стандарт соответствует ИСО 3419-81 «Фитинги из легированной и нелегированной стали приварные встык» в части конструкции отводов

4 Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 27 мая 2002 г. № 205-ст межгосударственный стандарт ГОСТ 30753-2001 (ИСО 3419-81) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2003 г.

5 ВВЕДЕН ВПЕРВЫЕ

ГОСТ 30753-2001 (ИСО 3419-81)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Детали трубопроводов бесшовные приварные из углеродистой
и низколегированной стали

ОТВОДЫ КРУТОИЗОГНУТЫЕ ТИПА 2D (R DN)

Конструкция

Carbon and low-alloy steel butt-weldings fittings. Sharply curved bends type 2D (R DN). Design

Дата введения 2003-01-01

1 Область применения

Настоящий стандарт распространяется на бесшовные приварные отводы из углеродистой и низколегированной стали типа 2D с R DN и θ = 45°, θ = 60°, θ = 90° и θ = 180°, изготавливаемые из труб методами штамповки или протяжки по рогообразному сердечнику.

Область применения отводов - в соответствии с разделом 1 ГОСТ 17380.

Требования пункта 4.1 и раздела 5 являются обязательными, остальные требования - рекомендуемыми.

2 Нормативные ссылки

В настоящем стандарте использована ссылка на ГОСТ 17380-2001. Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия

3 Определения, обозначения и сокращения

Термины, их определения, обозначения и сокращения - по ГОСТ 17380.

4 Конструкция и размеры

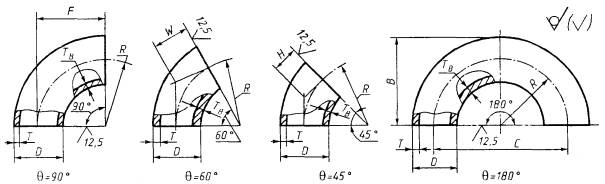

4.1 Конструкция и размеры отводов должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.

Рисунок 1

Таблица 1 - Отводы исполнения 1

Размеры в миллиметрах

DN

D

T

F

С

В

Масса отвода с θ = 90°, кг

50

60,3

4,0

5,6

51

102

81

0,44

0,60

65

76,1

5,0

7,1

63

127

102

0,87

1,20

80

88,9

5,6

8,0

76

152

121

1,40

1,90

100

114,3

6,3

8,8

102

203

159

2,60

3,60

125

139,7

6,3

10,0

127

254

197

4,10

6,40

150

168,3

7,1

11,0

152

305

237

6,70

10,00

200

219,1

8,0

12,5

203

406

313

13,00

20,00

250

273,0

10,0

254

508

391

26,00

300

323,9

10,0

305

610

467

37,00

350

355,6

11,0

356

711

533

52,00

400

406,4

12,5

406

813

610

77,00

450

457,0

-

457

914

686

-

500

508,0

-

508

1016

762

-

600

610,0

-

610

1220

914

-

Примечания

1 Масса приведена для справок.

2 Отводы с θ = 45° и θ = 60° исполнения 1 не предусматриваются.

Таблица 2 - Отводы исполнения 2

Размеры в миллиметрах

DN

D

Т

F = R

W

H

С

B

Масса отвода с θ = 90°, кг

50

57

4

50

29

21

100

79

0,4

5

0,5

6

0,6

65

76

5

65

37

27

130

103

0,9

6

1,1

7

1,2

80

89

5

80

46

33

160

125

1,3

6

1,6

7

1,8

8

2,1

100

102

5

100

58

41

200

151

1,9

6

2,3

8

3,0

10

3,7

108

5

154

2,1

6

2,4

8

3,1

10

3,9

114

5

203

159

2,2

6

2,5

8

3,3

10

4,1

125

133

5

125

72

52

250

192

3,0

6

3,6

8

4,9

10

6,1

12

7,3

150

159

5

150

87

62

300

230

4,5

6

5,4

8

7,1

10

8,7

12

11,0

14

12,0

168

5

234

4,7

6

5,6

8

7,5

10

9,4

12

11,0

14

13,0

200

219

7

200

115

83

400

310

12,0

8

13,0

10

16,0

12

19,0

16

25,0

18

29,0

250

273

9

250

158

103

500

387

24,0

10

26,0

12

31,0

16

42,0

18

47,0

20

52,0

22

57,0

24

60,0

300

325

9

300

173

124

600

463

34,0

10

37,0

12

45,0

14

52,0

16

59,0

18

67,0

20

74,0

22

81,0

24

89,0

26

96,0

28

102,0

350

377

10

350

202

145

700

539

47,0

12

57,0

16

76,0

18

85,0

20

94,0

24

113,0

26

122,0

30

141,0

400

426

10

400

231

166

800

613

64,0

12

77,0

16

103,0

18

116,0

22

142,0

24

155,0

26

167,0

28

180,0

32

206,0

34

219,0

36

130,0

500

530

9

500

289

207

1000

765

92,0

10

102,0

12

122,0

14

143,0

16

161,0

18

184,0

20

204,0

22

223,0

24

243,0

26

262,0

28

282,0

30

300,0

32

320,0

34

340,0

36

365,0

600

630

9

600

346

248

1200

915

131,0

10

146,0

12

174,0

14

200,0

16

230,0

18

261,0

20

290,0

22

319,0

24

346,0

26

371,0

28

400,0

30

428,0

32

460,0

34

489,0

36

518,0

700

720

9

700

405

283

1400

1060

174,0

10

193,0

12

230,0

14

268,0

16

306,0

18

343,0

20

380,0

22

416,0

24

453,0

26

489,0

28

525,0

30

561,0

32

596,0

34

632,0

36

667,0

800

820

9

800

462

324

1600

1220

226,0

10

251,0

12

301,0

14

350,0

16

399,0

18

447,0

20

496,0

22

544,0

24

592,0

26

640,0

28

687,0

30

734,0

32

781,0

34

828,0

36

874,0

Примечания

1 Масса приведена для справок.

2 Масса отводов с θ = 60° и θ = 45° соответственно в 1,5 и 2 раза меньше, а отводов с θ = 180° в 2 раза больше указанной.

Примеры условных обозначений:

- отвода с θ = 90°, исполнения 1, D = 168,3 мм, Т = 11,0 мм из стали марки TS4:

Отвод 90-1-168,3×11-TS4 ГОСТ 30753-2001

- отвода с θ = 45°, исполнения 2, D = 219 мм, Т = 8,0 мм, Тн = 10 мм из стали марки 20:

Отвод 45-219×8/10 ГОСТ 30753-2001

- отвода с θ = 90°, исполнения 2, D = 89 мм, Т = 5,0 мм из стали марки 09Г2С:

Отвод 90-89×5-09Г2С ГОСТ 30753-2001

то же, для трубопроводов, подконтрольных органам надзора:

Отвод П90-89×5-09Г2С ГОСТ 30753-2001

4.2. По согласованию между изготовителем и потребителем (заказчиком) допускается изготовление отводов исполнения 2 с другими размерами и углами θ.

4.3 Допускается изготовление отводов исполнения 2 с увеличенной толщиной стенки в неторцевых сечениях Тв.

5 Технические условия

Технические условия - по ГОСТ 17380.

СОДЕРЖАНИЕ
