ГОСУДАРСТВЕННЫЙ КОМИТЕТ РОССИЙСКОЙ ФЕДЕРАЦИИ ПО СТАНДАРТИЗАЦИИ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р
41.49-
2003
(Правила
ЕЭК ООН
№49)

ЕДИНООБРАЗНЫЕ ПРЕДПИСАНИЯ, КАСАЮЩИЕСЯ СЕРТИФИКАЦИИ ДВИГАТЕЛЕЙ С ВОСПЛАМЕНЕНИЕМ ОТ СЖАТИЯ И ДВИГАТЕЛЕЙ, РАБОТАЮЩИХ НА ПРИРОДНОМ ГАЗЕ, А ТАКЖЕ ДВИГАТЕЛЕЙ С ПРИНУДИТЕЛЬНЫМ ЗАЖИГАНИЕМ, РАБОТАЮЩИХ НА СЖИЖЕННОМ НЕФТЯНОМ ГАЗЕ, И ТРАНСПОРТНЫХ СРЕДСТВ, ОСНАЩЕННЫХ ДВИГАТЕЛЯМИ С ВОСПЛАМЕНЕНИЕМ ОТ СЖАТИЯ, ДВИГАТЕЛЯМИ, РАБОТАЮЩИМИ НА ПРИРОДНОМ ГАЗЕ, И ДВИГАТЕЛЯМИ С ПРИНУДИТЕЛЬНЫМ ЗАЖИГАНИЕМ, РАБОТАЮЩИМИ НА СЖИЖЕННОМ НЕФТЯНОМ ГАЗЕ, В ОТНОШЕНИИ ВЫБРОСОВ ВРЕДНЫХ ВЕЩЕСТВ

Regulation № 49

Uniform provisions concerning the approval of compression ignition (C.I.) and natural gas (N.G.) engines as well as positive-ignition (P.I.) engines fuelled with liquefied petroleum gas (LPG) and vehicles equipped with C.I. and N.G. engines and P.I. engines fuelled with LPG, with regard to the emissions of pollutants by the engine (MOD)

Дата введения - 2004-07-01

Настоящий стандарт вводит в действие Правила ЕЭК ООН № 49.



Москва

ИПК Издательство стандартов

2004

Содержание

1. Область применения

1а Нормативные ссылки

2 Термины, определения, обозначения и сокращения

3 Заявка на сертификацию

4 Предоставление сертификата соответствия

5 Технические требования и методы испытаний

6 Установка на транспортное средство

7 Семейство двигателей

8 Соответствие производства

9 Меры, принимаемые при выявлении несоответствия производства

10 Изменение типа, имеющего сертификат соответствия, и расширение области распространения

11 Окончательное прекращение производства

Дополнение 1

Процедура испытания на соответствие производства в случае удовлетворительного среднеквадратичного отклонения

Дополнение 2

Процедура испытания на соответствие производства в случае неудовлетворительного среднеквадратичного отклонения или в случае, когда его значение неизвестно

Дополнение 3

Процедура испытания на соответствие производства по запросу изготовителя

Приложение А (обязательное)

Основные характеристики (базового) двигателя и сведения относительно проведения испытания1)

Дополнение 1 (к приложению А)

Характеристики частей транспортного средства, связанных с двигателем

Дополнение 2 (к приложению А)

Основные характеристики семейства двигателей

Дополнение 3 (к приложению А)

Основные характеристики типа двигателя, входящего в семейство

Приложение Б (обязательное)

Форма приложения к сертификату соответствия типа двигателя с воспламенением от сжатия, типа двигателя, работающего на природном газе, или типа двигателя с принудительным зажиганием, работающего на сжиженном нефтяном газе, как отдельного технического агрегата в отношении выбросов вредных веществ

Приложение В (обязательное)

Форма приложения к сертификату соответствия типа транспортного средства в отношении выбросов его двигателем вредных веществ

Приложение Г (обязательное)

Маркировка знаком соответствия

Приложение Д (обязательное)

Процедура испытаний

Дополнение 1 (к приложению Д)

Испытательные циклы ESC и ELR

Дополнение 2 (к приложению Д)

Испытательный цикл ETC

Дополнение 3 (к приложению Д)

Программа задания режима работы двигателя на динамометрическом стенде в испытательном цикле ETC

Дополнение 4 (к приложению Д)

Процедуры измерений и отбора проб

Дополнение 5 (к приложению Д)

Калибровка

Дополнение 6 (к приложению Д)

Системы анализа и отбора проб

Приложение Е (обязательное)

Технические характеристики эталонного топлива для двигателей с воспламенением от сжатия, предназначенного для сертификационных испытаний и подтверждения соответствия производства

Приложение Ж (обязательное)

Технические характеристики эталонного природного газа, предназначенного для сертификационных испытаний и подтверждения соответствия производства

Приложение И (обязательное)

Технические характеристики эталонного сжиженного нефтяного газа, предназначенного для сертификационных испытаний и подтверждения соответствия производства

Приложение К (обязательное)

Пример расчета

Приложение Л (обязательное)

Специальные технические требования, касающиеся дизельных двигателей, работающих на этаноле

Приложение М (справочное)

Сведения о соответствии ссылочных международных (региональных) стандартов межгосударственным (национальным) стандартам, использованным в настоящем стандарте в качестве нормативных ссылок

Библиография

Предисловие

Задачи, основные принципы и правила проведения работ по государственной стандартизации в Российской Федерации установлены ГОСТ Р 1.0-92 «Государственная система стандартизации Российской Федерации. Основные положения» и ГОСТ Р 1.2-92 «Государственная система стандартизации Российской Федерации. Порядок разработки государственных стандартов»

Сведения о стандарте

1 ПОДГОТОВЛЕН Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ)

2 ВНЕСЕН Управлением стандартизации Госстандарта России

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 10 декабря 2003 г. № 362-ст

4 Настоящий стандарт является модифицированным по отношению к Правилам ЕЭК ООН № 49 (включая поправки серий 03 и 04) «Единообразные предписания, касающиеся официального утверждения двигателей с воспламенением от сжатия и двигателей, работающих на природном газе, а также двигателей с принудительным зажиганием, работающих на сжиженном нефтяном газе (СНГ), и транспортных средств, оснащенных двигателями с воспламенением от сжатия, двигателями, работающими на природном газе, и двигателями с принудительным зажиганием, работающими на СНГ, в отношении выделяемых ими загрязняющих веществ (Regulation № 49 «Uniform provisions concerning the approval of compression ignition (C.I.) and natural gas (N.G.) engines as well as positive-ignition (P.I.) engines fuelled with liquefied petroleum gas (LPG) and vehicles equipped with C.I. and N.G. engines and P.I. engines fuelled with LPG, with regard to the emissions of pollutants by the engine», MOD). При этом дополнительные слова (фразы, показатели, их значения), включенные в текст стандарта для учета потребностей национальной экономики и/или особенностей национальной стандартизации Российской Федерации, выделены курсивом

5 ВЗАМЕН ГОСТ Р 41.49-99

Информация об изменениях к настоящему стандарту публикуется в указателе «Национальные стандарты», а текст этих изменений - в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

1. Область применения

Настоящий стандарт применяют к двигателям с воспламенением от сжатия, двигателям, работающим на природном газе (ПГ), и двигателям с принудительным зажиганием, работающим на сжиженном нефтяном газе (СНГ), установленным на механических транспортных средствах (ТС), расчетная скорость которых превышает 25 км/ч и которые относятся к категориям 1), 2) М1 общей массой более 3,5 т, М2, М3, N1, N2 и N3, в отношении выбросов вредных веществ этими двигателями.

1) Категории ТС - по ГОСТ Р 52051.

2) Двигатели, используемые на ТС категорий N1, N2, и М2, не подлежат сертификации в соответствии с настоящим стандартом при условии, что эти ТС сертифицируют по ГОСТ Р 41.83.

1а Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:

ГОСТ 33-2000 (ИСО 3104-94) Нефтепродукты. Прозрачные и непрозрачные жидкости. Определение кинематической вязкости и расчет динамической вязкости

ГОСТ Р 41.24-2003 (Правила ЕЖ ООН № 24) Единообразные предписания, касающиеся: I Сертификации двигателей с воспламенением от сжатия в отношении дымности; II Сертификации автотранспортных средств в отношении установки на них двигателей с воспламенением от сжатия, сертифицированных по типу конструкции; III Сертификации автотранспортных средств с двигателями с воспламенением от сжатия в отношении дымности; IV Измерения мощности двигателей

ГОСТ Р 41.83-2004 (Правила ЕЖ ООН № 83) Единообразные предписания, касающиеся сертификации транспортных средств в отношении выбросов вредных веществ в зависимости от топлива, необходимого для двигателей

ГОСТР ИСО 5725-1-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 1. Основные положения и определения

ГОСТР ИСО 5725-2-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 2. Основной метод определения повторяемости и воспроизводимости стандартного метода измерений

ГОСТ Р ИСО 5725-3-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 3. Промежуточные показатели прецизионности стандартного метода измерений

ГОСТР ИСО 5725-4-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 4. Основные методы определения правильности стандартного метода измерений

ГОСТР ИСО 5725-5-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 5. Альтернативные методы определения прецизионности стандартного метода измерений

ГОСТ Р ИСО 5725-6-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 6. Использование значений точности на практике

ГОСТР 50460-92 Знак соответствия при обязательной сертификации. Форма, размеры и технические требования

ГОСТ Р 50468-93 (ИСО 1388-4-81) Спирт этиловый для промышленного применения. Методы анализа. Определение карбонильных соединений, содержащихся в малых количествах. Титриметрический метод

ГОСТ Р 50779.75-99 (ИСО 8422-91) Статистические методы. Последовательные планы выборочного контроля по альтернативному признаку

ГОСТ Р 52051-2003 Механические транспортные средства и прицепы. Классификация и определения

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю «Национальные стандарты», составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

2 Термины, определения, обозначения и сокращения

2.1 В настоящем стандарте применены следующие термины с соответствующими определениями:

2.1.1 испытательный цикл: Последовательная серия испытаний, выполняемых с определенными частотой вращения и крутящим моментом двигателя в установившемся режиме (испытание ESC) и в переходных режимах (испытания ETC, ELR).

2.1.2 сертификация двигателя (семейства двигателей): Сертификация типа двигателя (семейства двигателей) в отношении уровня выбросов вредных веществ (вредных газообразных веществ и вредных частиц).

2.1.3 двигатель с воспламенением от сжатия: Двигатель, работающий по принципу воспламенения от сжатия (например, дизельный двигатель).

2.1.4 газовый двигатель: Двигатель, работающий на ПГ или СНГ.

2.1.5 тип двигателя: Категория двигателей, не имеющих между собой существенных различий в отношении, в частности, характеристик двигателя, приведенных в приложении А к настоящему стандарту.

2.1.6 семейство двигателей: Объединенная предприятиями-изготовителями в группу категория двигателей, которые по конструкции согласно дополнению 2 к приложению А имеют одинаковые характеристики в отношении выбросов вредных веществ. Все члены семейства должны соответствовать установленным для него предельным значениям выбросов вредных веществ.

2.1.7 базовый двигатель: Двигатель, отобранный из семейства двигателей таким образом, что его характеристики в отношении выбросов вредных веществ являются репрезентативными для данного семейства двигателей.

2.1.8 вредные газообразные вещества: Входящие в выбросы вредных веществ соединения:

- оксид углерода;

-углеводороды с условной молекулой CH1,85 для дизельного топлива, СН2,525 - для СНГ и СН3О0,5 для этанола, предназначенного для дизельных двигателей;

-углеводороды, не содержащие метан, с условной молекулой СН1,85 для дизельного топлива, СН2,525 - для СНГ и СН2,93 для ПГ;

- метан с условной молекулой СН4 для ПГ и

- оксиды азота.

Примечание - Оксиды азота выражены в эквиваленте диоксида азота (NO2).

2.1.9 вредные частицы: Входящие в выбросы вредных веществ субстанции, улавливаемые каким-либо конкретно указанным фильтрующим материалом после разбавления отработавших газов чистым отфильтрованным воздухом для того, чтобы температура разбавленных газов не превышала 325 К (52 °С).

2.1.10 дым: Частицы, взвешенные в потоке отработавших газов дизельного двигателя, поглощающие, отражающие или преломляющие свет.

2.1.11 полезная мощность: Мощность, выраженная в киловаттах, полученная на испытательном стенде на хвостовике коленчатого вала или его эквивалента и измеряемая в соответствии с методом измерения мощности, установленным в ГОСТ Р 41.24.

2.1.12 заявленная максимальная мощность (Pmax): Максимальная полезная мощность, выраженная в киловаттах, и измеряемая по ГОСТ Р 41.24, указанная предприятием-изготовителем в заявке на сертификацию.

2.1.13 процентная нагрузка: Доля максимального крутящего момента, развиваемая двигателем при определенной частоте вращения, выраженная в процентах.

2.1.14 испытание ESC: Испытательный цикл, состоящий из 13 установившихся режимов, применяемых в соответствии с 5.2.

2.1.15 испытание ELR: Испытательный цикл, состоящий из последовательных ступеней нагрузки двигателя при постоянных частотах вращения, применяемых в соответствии с 5.2.

2.1.16 испытание ETC: Испытательный цикл, состоящий из 1800 последовательных посекундных переходных режимов, применяемых в соответствии с 5.2.

2.1.17 диапазон эксплуатационных частот вращения: Диапазон частот вращения двигателя, наиболее часто используемых при его эксплуатации, находящийся между низкой и высокой частотами вращения, определяемыми в соответствии с приложением Д.

2.1.18 низкая частота вращения (nIo): Минимальная частота вращения двигателя, при которой достигается 50 % заявленной максимальной мощности (рисунок 1).

2.1.19 высокая частота вращения (nhi): Максимальная частота вращения двигателя, при которой достигается 70 % заявленной максимальной мощности (рисунок 1).

2.1.20 частоты вращения двигателя А, В и С: Частоты вращения двигателя в диапазоне эксплуатационных частот вращения, используемые в процессе испытаний ESC и ELR и определяемые в соответствии с дополнением 1 к приложению Д (рисунок 1).

2.1.21 контрольная область: Область между частотами вращения двигателя A и C в диапазоне между 25-процентной и 100-процентной нагрузками.

2.1.22 исходная частота вращения (nref): Частота вращения, принимаемая за 100 % и используемая для денормализации относительных значений частот вращения в процессе испытания ETC в соответствии с дополнением 2 к приложению Д.

2.1.23 дымомер: Прибор, предназначенный для измерения светопоглощающей способности частиц дыма, использующий принцип затухания света.

2.1.24 группа природных газов; группа ПГ: Одна из групп Н или L, определяемых европейским стандартом ЕН 437 [1].

2.1.25 самоприспособляемость: Свойство любого устройства двигателя поддерживать постоянство состава рабочей смеси.

2.1.26 повторная калибровка: Точная регулировка двигателя, работающего на ПГ, обеспечивающая одинаковые характеристики (по мощности, расходу топлива) при использовании ПГ разных ассортиментов.

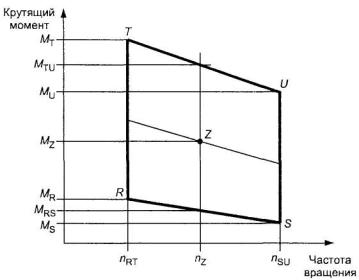

Рисунок 1 -Характерные элементы испытательного цикла

2.1.27 число Воббе W (низшее число Воббе WI и высшее число Воббе Wu): Коэффициент, определяемый по следующей формуле (при одинаковых исходных условиях):

где Нgas - теплотворная способность газа, МДж/м3;

ρair - плотность воздуха, кг/м3;

ρgas - плотность газа, кг/м3.

2.1.28 коэффициент λ-смещения (Sλ): Выражение, используемое для описания требуемой приспособляемости системы управления двигателем к изменению коэффициента избыточного воздуха в рабочей смеси λ, если двигатель работает на газовой смеси, а не на чистом метане (метод расчета Sλ - в приложении К).

2.1.29 EEV (Enhanced Environmentally Friendly Vehicle): Усовершенствованное по экологическим показателям ТС, относящееся к типу ТС с приводом от двигателя, выбросы вредных веществ которых не превышают их предельных значений, приведенных в строках С таблиц 2 и 3 в 5.2.1.

2.1.30 неэффективное устройство: Устройство, измеряющее, считывающее переменные рабочие показатели или реагирующее на эти показатели, такое, что эффективность системы снижения выбросов вредных веществ уменьшается в условиях, возникающих при нормальной эксплуатации ТС, если только использование этого устройства в значительной мере не предусмотрено методикой испытаний, применяемой для сертификации двигателей и ТС в отношении выбросов вредных веществ.

Примечание - Под переменными рабочими показателями здесь понимают скорость ТС, частоту вращения двигателя, включенную передачу, температуру, давление впуска или любой другой параметр, служащий для приведения в действие, регулирования задержки срабатывания или отключения любого компонента или функции системы снижения выбросов вредных веществ.

2.1.31 вспомогательное управляющее устройство: Система, функция или метод управления, используемые на двигателе или ТС для защиты двигателя и/или его вспомогательного оборудования от воздействия условий эксплуатации, способных вызвать повреждение или выход из строя, или для облегчения запуска двигателя. Вспомогательным управляющим устройством также может быть иной метод или способ, если убедительно продемонстрировано, что он не может быть отнесен к неэффективным устройствам.

2.1.32 нерациональный метод ограничения выбросов вредных веществ: Любой метод или способ, который при эксплуатации ТС в нормальных условиях уменьшает эффективность системы ограничения выбросов вредных веществ до уровня ниже предполагаемого при использовании предписанных методов определения концентрации выбросов вредных веществ.

2.2 В настоящем стандарте применены следующие обозначения и сокращения:

2.2.1 Обозначения и единицы измерения показателей, определяемых в испытаниях

Обозначение

Наименование показателя

показателя

единицы измерения показателя

AP

м2

Площадь поперечного сечения изокинетического пробоотборника

AT

м2

Площадь поперечного сечения выпускной трубы

СЕЕ

-

Эффективность по этану

СЕM

-

Эффективность по метану

С1

-

Углеводороды, эквивалентные углероду С1

conc

млн-1 или объемная доля, %

Концентрация. Указанное обозначение используется в качестве нижнего индекса

D0

м3

Отрезок, отсекаемый на координатной оси калибровочной функции PDP

DF

-

Коэффициент разбавления

D

-

Константа функции Бесселя

E

-

Константа функции Бесселя

EZ

г/(кВт·ч)

Интерполированный выброс NOx в контрольной точке

fa

-

Лабораторный атмосферный коэффициент

fc

с-1

Частота, отсекаемая фильтром Бесселя

FFH

-

Удельный коэффициент топлива для расчета влажного состояния по сухому состоянию

FS

-

Стехиометрический коэффициент

GAIRW

кг/ч

Массовый расход воздуха на впуске во влажном состоянии

GAIRD

кг/ч

Массовый расход воздуха на впуске в сухом состоянии

GDILW

кг/ч

Массовый расход разбавленного воздуха во влажном состоянии

GEDFW

кг/ч

Эквивалентный массовый расход разбавленных отработавших газов во влажном состоянии

GEXHW

кг/ч

Массовый расход отработавших газов во влажном состоянии

GFUEL

кг/ч

Массовый расход топлива

GTOTW

кг/ч

Массовый расход разбавленных отработавших газов во влажном состоянии

H

мДж/м3

Теплотворная способность

HREF

г/кг

Исходная абсолютная влажность (10,71 г/кг)

Ha

г/кг

Абсолютная влажность воздуха на впуске

Hd

г/кг

Абсолютная влажность разбавляющего воздуха

HTCART

моль/моль

Водородно-углеродное число

i

-

Нижний индекс, обозначающий i-й режим

K

-

Константа Бесселя

k

м-1

Коэффициент светопоглощения

KH, D

-

Поправочный коэффициент на влажность для NOx дизельного двигателя

KH, G

-

Поправочный коэффициент на влажность для NOx газового двигателя

KV



Калибровочная функция трубки Вентури CFV

KW, a

-

Поправочный коэффициент при переходе из сухого состояния во влажное для воздуха на впуске

KW, d

-

Поправочный коэффициент при переходе из сухого состояния во влажное для разбавляющего воздуха

KW, e

-

Поправочный коэффициент при переходе из сухого состояния во влажное для разбавленных отработавших газов

KW, r

-

Поправочный коэффициент при переходе из сухого состояния во влажное для неразбавленных отработавших газов

L

%

Крутящий момент в процентах максимального крутящего момента испытуемого двигателя

La

м

Эффективная база дымомера

m



Коэффициент наклона калибровочной функции насоса PDP

mass

г/ч или г

Массовый расход (интенсивность потока). Указанное обозначение используется в качестве нижнего индекса

MDIL

кг

Масса пробы разбавляющего воздуха, прошедшей через фильтры для отбора проб вредных частиц

Md

мг

Уловленная масса проб вредных частиц в разбавляющем воздухе

Mf

мг

Уловленная масса проб вредных частиц

Mf, p

мг

Масса проб вредных частиц, уловленная на основном фильтре

Mf, b

мг

Масса проб вредных частиц, уловленная на вспомогательном фильтре

MSAM

кг

Масса пробы разбавленных отработавших газов, прошедших через фильтры для отбора вредных частиц

MSEC

кг

Масса вторичного разбавляющего воздуха

MTOTW

кг

Общая масса пробы CVS за цикл во влажном состоянии

MTOTW, i

кг

Мгновенная масса пробы CVS во влажном состоянии

N

%

Дымность

Np

-

Общее число оборотов насоса PDP за цикл

Np, i

-

Число оборотов насоса PDP в течение определенного промежутка времени

n

мин-1

Частота вращения двигателя

np

с-1

Частота вращения насоса PDP

nhi

мин-1

Высокая частота вращения двигателя

nlo

мин-1

Низкая частота вращения двигателя

nref

мин-1

Исходная частота вращения двигателя для испытания ETC

pa

кПа

Давление насыщения пара на впуске воздуха в двигатель

pA

кПа

Абсолютное давление

pB

кПа

Полное давление

pd

кПа

Давление насыщения пара разбавляющего воздуха

ps

кПа

Сухое атмосферное давление

p1

кПа

Снижение давления на входе в насос

P(a)

кВт

Мощность, поглощаемая вспомогательными устройствами, устанавливаемыми при проведении испытаний

P(b)

кВт

Мощность, поглощаемая вспомогательными устройствами, демонтируемыми при проведении испытания

P(n)

кВт

Некорректированная полезная мощность

P(m)

кВт

Мощность, измеренная на испытательном стенде

Ω

-

Константа Бесселя

QS

м3

Объемный расход воздуха в трубке Вентури CFV

q

-

Коэффициент разбавления

r

-

Отношение площадей поперечного сечения изокинетического пробоотборника и выпускной трубы

Ra

%

Относительная влажность воздуха на впуске

Rd

%

Относительная влажность разбавляющего воздуха

Si

m-1

Мгновенное значение дымности

Sλ

-

Коэффициент А.-смещения

T

К

Абсолютная температура

Rf

-

Коэффициент чувствительности FID

ρ

кг/м3

Плотность

S

кВт

Мощность, на которую отрегулирован динамометр

Ta

К

Абсолютная температура воздуха на впуске

t

с

Время измерения

te

с

Время срабатывания электрического сигнала

tf

с

Время реакции фильтра для функции Бесселя

tp

с

Физическое время реакции

t

с

Временной интервал между последовательными моментами считывания данных о дымности (= 1/частота отбора проб)

t1

с

Временной интервал между значениями мгновенных расходов в трубке Вентури CFV

τ

%

Прозрачность дыма

V0

м3/об

Калибровочная функция объемного расхода насоса PDP в эксплуатационных условиях (на 1 оборот вала насоса)

W

-

Число Воббе

Wact

кВт·ч

Фактическая работа за цикл испытания ETC

Wref

кВт·ч

Исходная работа за цикл испытания ETC

WF

-

Коэффициент весомости

WFE

-

Эффективный коэффициент весомости

X0

м3/об

Калибровочная функция объемного расхода воздуха насоса PDP (на 1 оборот вала насоса)

Yi

м-1

Среднее значение коэффициента светопоглощения за 1 с по Бесселю

2.2.2 Обозначения химических компонентов

СН4

-

метан;

С2Н6

-

этан;

С2Н5ОН

-

этанол;

С3Н8

-

пропан;

СО

-

оксид углерода;

DOP

-

диоктилфталат;

СО2

-

диоксид углерода;

НС

-

углеводороды;

NMHC

-

(non-methane hydrocarbons) углеводороды, не содержащие метан;

NOx

-

оксиды азота;

NO

-

оксид азота;

NO2

-

диоксид азота;

РТ

-

(participates) вредные частицы.

ТНС

-

(total hydrocarbons) общее количество углеводородов.

2.2.3 Сокращения

CFV

-

(critical flow venturi) трубка Вентури с критическим расходом;

CLD

-

(chemiluminescent detector) хемилюминесцентный детектор;

CVS

-

(constant volume sampling) отбор проб при постоянном объеме;

ELR

-

(European load response test) европейский цикл испытаний реакции двигателя на изменение нагрузки;

ESC

-

(European steady state cycle) европейский цикл испытаний в установившихся режимах;

ETC

-

(European transient cycle) европейский цикл испытаний в переходных режимах;

FID

-

(flame ionization detector) плазменно-ионизационный детектор;

GC

-

(gas chromatograph) газовый хроматограф;

HCLD

-

(heated chemiluminescent detector) нагреваемый хемилюминесцентный детектор;

HFID

-

(heated flame ionization detector) нагреваемый плазменно-ионизационный детектор;

LPG

-

(liquefied petroleum gas) сжиженный нефтяной газ;

NDIR

-

(non-dispersive infrared) недисперсионный инфракрасный анализатор;

NG

-

(natural gas) природный газ;

NMC

-

(non-methane cutter) отделитель фракций, не содержащих метан;

PDP

-

(positive displacement pomp) насос с объемным регулированием;

PSS

-

(particulate sampling system) система отбора проб вредных частиц.

3 Заявка на сертификацию

3.1 Заявка на получение сертификата соответствия на двигатель как отдельный технический агрегат

3.1.1 Заявку на получение сертификата соответствия типа двигателя в отношении выбросов вредных газообразных веществ и вредных частиц представляет предприятие-изготовитель двигателя или его уполномоченный представитель.

3.1.2 К заявке прилагают нижеперечисленные документы в трех экземплярах. В заявке должны быть указаны, по крайней мере, основные характеристики двигателя, перечисленные в приложении А к настоящему стандарту.

3.1.3 Испытательной лаборатории, уполномоченной проводить сертификационные испытания, предусмотренные в разделе 5, должен быть представлен двигатель, соответствующий характеристикам типа двигателя, перечисленным в приложении А.

3.2 Заявка на получение сертификата соответствия на транспортное средство в отношении его двигателя

3.2.1 Заявку на получение сертификата соответствия типа ТС в отношении выбросов его двигателем вредных газообразных веществ и вредных частиц представляет предприятие-изготовитель ТС или его уполномоченный представитель.

3.2.2 К заявке прилагают необходимые документы в трех экземплярах. Они должны включать в себя, по крайней мере:

- основные характеристики двигателя, перечисленные в приложении А;

- описание связанных с двигателем частей ТС, указанных в приложении А, а также экземпляр копии сертификата соответствия на устанавливаемый двигатель (приложение Б).

3.3 Заявка на получение сертификата соответствия на транспортное средство с сертифицированным двигателем

3.3.1 Заявку на получение сертификата соответствия типа ТС в отношении выбросов вредных газообразных веществ и вредных частиц его сертифицированным дизельным двигателем или семейством двигателей и в отношении выбросов вредных газообразных веществ его сертифицированным газовым двигателем или семейством двигателей представляет изготовитель ТС или его уполномоченный представитель.

3.3.2 К заявке прилагают необходимые документы в трех экземплярах и следующие данные:

3.3.2.1 Описание типа ТС и связанных с двигателем частей ТС с указанием особенностей, перечисленных в приложении А и применимых для данного случая, и экземпляр копии сертификата соответствия (приложение Б) на двигатель в качестве отдельного технического агрегата или семейство двигателей соответственно, устанавливаемых на ТС данного типа.

4 Предоставление сертификата соответствия

4.1 Предоставление сертификата соответствия для работы на топливе расширенного ассортимента

Сертификат соответствия для работы на топливе расширенного ассортимента предоставляют в следующих случаях:

4.1.1 В случае использования дизельного топлива. Если в соответствии с 3.1, 3.2 или 3.3 настоящего стандарта двигатель или ТС соответствует требованиям разделов 5, 6 и 7 при работе на эталонном топливе, определенном в приложении Е к настоящему стандарту, то данному типу двигателя или ТС должен быть предоставлен сертификат соответствия.

4.1.2 В случае использования ПГ базовый двигатель должен продемонстрировать способность адаптироваться к ПГ любого состава, который может иметься на рынке. На рынке, как правило, имеется ПГ двух групп - с высокой теплотворной способностью (H-газ) и с низкой теплотворной способностью (L-газ), -однако они существенно различаются по энергосодержанию, характеризуемому числом Воббе, и по коэффициенту λ-смещения (Sλ). Формулы расчета числа Воббе и Sλ приведены в 2.1.27 и приложении К соответственно. ПГ с коэффициентом λ -смещения от 0,89 до 1,08 (0,89 < Sλ < 1,08) относят к группе Н, а ПГ с коэффициентом λ -смещения от 1,08 до 1,19 (1,08 < Sλ < 1,19) - к группе L. Состав эталонных топлив отражает экстремальные значения Sλ.

Базовый двигатель должен соответствовать требованиям настоящего стандарта при работе на эталонных топливах GR (топливо 1) и G25 (топливо 2), характеристики которых приведены в приложении Ж, без каких-либо дополнительных регулировок для адаптации к используемому топливу между двумя испытаниями. Однако после замены топлива допускается провести без измерений один адаптационный прогон в течение одного цикла ETC. До проведения испытаний базовый двигатель должен быть подвергнут обкатке с использованием процедуры, указанной в разделе 3 дополнения 2 к приложению Д.

4.1.2.1 По запросу предприятия-изготовителя допускается испытывать двигатель с использованием третьего топлива (топлива 3), если значение коэффициента λ -смещения (Sλ) располагается, например, между 0,89 (т.е. нижним пределом диапазона GR) и 1,19 (т.е. верхним пределом диапазона G25), когда топливо 3 является рыночным. Результаты этого испытания допускается использовать в качестве основы для оценки соответствия производства.

4.1.3 В случае, если двигатель, работающий на ПГ, способен самостоятельно адаптироваться к газам групп Н и L и может быть переведен из режима работы на газах группы Н в режим работы на газах группы L и обратно с помощью переключателя, базовый двигатель должен быть испытан при каждом положении переключателя на конкретных эталонных топливах, как определено в приложении Ж для газов каждой группы. Этими топливами являются GR (топливо 1) и G23 (топливо 3) для газов группы Н и G25 (топливо 2) и G23 (топливо 3) для газов группы L. Базовый двигатель должен отвечать требованиям настоящего стандарта при обоих положениях переключателя без какой-либо дополнительной регулировки для адаптации к топливу в период между двумя испытаниями при соответствующем положении переключателя. Однако после замены топлива допускается произвести без измерений один адаптационный прогон в течение одного цикла ETC. До проведения испытания базовый двигатель должен быть подвергнут обкатке с использованием процедуры, описанной в разделе 3 дополнения 2 к приложению Д.

4.1.3.1 По запросу предприятия-изготовителя допускается испытывать двигатель с использованием третьего топлива (топлива 3) вместо G23, если значение коэффициента λ-смещения (Sλ) находится между 0,89 (т.е. нижним пределом диапазона GR) и 1,19 (т.е. верхним пределом диапазона G25), например, когда топливо 3 является рыночным. Результаты этого испытания допускается использовать в качестве основы для оценки соответствия производства.

4.1.4 Соотношение результатов измерения выбросов r двигателями, работающими на ПГ, определяют для каждого вредного вещества следующим образом:

или

и

4.1.5 Если двигатели предназначены для работы на СНГ, базовый двигатель должен продемонстрировать способность адаптироваться к любому составу топлива, которое может иметься на рынке. Существуют различия в составе топлив С34, относящихся к СНГ. Эти различия отражены в составе эталонных топлив. Базовый двигатель должен соответствовать требованиям в отношении выбросов вредных веществ при работе на эталонных топливах А и В, указанных в приложении И, без какой-либо повторной регулировки для адаптации к топливной смеси между двумя испытаниями. Однако после замены топлива допускается произвести без измерений один адаптационный прогон в течение одного цикла ETC. До проведения испытания базовый двигатель должен быть подвергнут обкатке с использованием процедуры, описанной в разделе 3 дополнения 2 к приложению Д.

4.1.5.1 Соотношение результатов измерения выбросов r определяют для каждого вредного вещества следующим образом:

Результаты измерения выбросов для эталонного топлива В

Результаты измерения выбросов для эталонного топлива А

4.2 Предоставление сертификата соответствия для работы на топливе ограниченного ассортимента

Сертификат соответствия для работы на топливе ограниченного ассортимента предоставляют в следующих случаях:

4.2.1 Предоставление сертификата соответствия двигателю, работающему на ПГ и предназначенному для работы на газах группы либо L, либо Н, в отношении выбросов вредных веществ

Базовый двигатель должен пройти испытание на соответствующем эталонном топливе согласно приложению Ж для соответствующей группы газов. Этими топливами являются GR (топливо 1) и G23 (топливо 3) для газов группы Н и G25 (топливо 2) и G23 (топливо 3) для газов группы L. Базовый двигатель должен соответствовать требованиям настоящего стандарта без какой-либо дополнительной регулировки для адаптации к топливу между двумя испытаниями.

Однако после замены топлива допускается произвести без измерений один адаптационный прогон в течение одного цикла ETC. До проведения испытания базовый двигатель должен быть подвергнут обкатке с использованием процедуры, описанной в разделе 3 дополнения 2 к приложению Д.

4.2.1.1 По запросу предприятия-изготовителя допускается испытывать двигатель с использованием третьего топлива (топлива 3) вместо G23, если значение коэффициента λ-смещения (Sλ) располагается между 0,89 (т.е. нижним пределом диапазона GR) и 1,19 (т.е. верхним пределом диапазона G25), например, когда топливо 3 является рыночным. Результаты этого испытания допускается использовать в качестве основы для оценки соответствия производства.

4.2.1.2 Соотношение результатов измерения выбросов r определяют для каждого вредного вещества следующим образом:

или

и

4.2.1.3 На двигателе, поставляемом заказчику, должна иметься табличка (см. 4.11) с указанием группы газов, для работы на которой выдан сертификат соответствия на двигатель.

4.2.2 Предоставление сертификата соответствия двигателю, работающему на ПГ или СНГ и предназначенному для работы на топливе одного конкретного состава, в отношении выбросов вредных веществ

4.2.2.1 Базовый двигатель должен соответствовать требованиям настоящего стандарта при работе на эталонных топливах GR и G25 (в случае ПГ) или на эталонных топливах А и В (в случае СНГ), характеристики которых приведены в приложении И.

Между испытаниями допускается точная регулировка топливной системы. Такая точная регулировка заключается в новой калибровке базы данных топливной системы без какого-либо изменения основной концепции управления или основной структуры базы данных. При необходимости разрешается замена частей, имеющих непосредственное отношение к производительности топливной системы (например, сопел форсунок).

4.2.2.2 По запросу предприятия-изготовителя допускается испытывать двигатель с использованием эталонных топлив GR и G23 или эталонных топлив G25 и G23, в этом случае сертификат соответствия действителен только для газов группы Н или газов группы L соответственно.

4.2.2.3 На двигателе, поставляемом заказчику, должна иметься табличка (см. 4.11) с указанием состава газов, для работы на котором был калиброван двигатель.

4.2.2.4 Описанные выше варианты предоставления сертификата соответствия двигателям, работающим на ПГ и СНГ, сведены в схему (таблица 1).


Таблица 1

Схема предоставления сертификата соответствия двигателям, работающим на ПГ и СНГ

Двигатель, которому предоставляют сертификат соответствия

Топливо, используемое для испытаний при предоставлении сертификата соответствия для работы на топливах расширенного ассортимента (4.1)

Число испытательных прогонов

Расчет соотношения r

Топливо, используемое для испытаний при предоставлении сертификата соответствия для работы на топливах ограниченного ассортимента (4.2)

Число испытательных прогонов

Расчет соотношения r

Двигатели, работающие на ПГ

Двигатель, адаптирующийся к любому составу топлива (4.1.2)

GR(1) и G25(2): По запросу предприятия-изготовителя допускается испытывать двигатель на дополнительном топливе, имеющемся на рынке (3), если Sλ = 0,89...1,19

2 или 3

а также, если используется дополнительное топливо:

и

-

-

-

Двигатель, адаптирующийся к топливу с помощью переключателя (4.1.3)

GR(1) и G23(3) для Н-газов и G25(2) и G23(3) для L-газов. По запросу предприятия-изготовителя допускается испытывать двигатель на имеющемся на рынке топливе 3 вместо G23, если Sλ = 0,89. ..1,19'

4

(2 - для Н-газов и 2 - для L-газов при соответствующем положении переключателя)

-

-

-

Двигатели, предназначенные для работы на газах группы либо Н, либо L (4.2.1)

-

-

-

-

-



Двигатели, предназначенные для работы на газах группы либо Н,либо L (4.2.1)

-

-

-

-

-

для Н-газов или

для L-газов

Двигатель, предназначенный для работы на топливе одного конкретного состава (4.2.2)

-

-

-

GR(1) и G25(2) Между испытаниями допускается точная регулировка топливной системы. По запросу предприятия-изготовителя допускается испытывать двигатель на GR(1) и GR23(3) для Н-газов или G25(2) и G23(3) для L-газов

2 - для Н-газов и 2 - для L-газов

-

Двигатели, работающие на СНГ

Двигатель, адаптирующийся к любому составу топлива (4.1.5)

Топливо А и топливо В

-

-

-

-

Двигатель, предназначенный для работы на топливе одного конкретного состава (4.2.2)

-

-

-

Топливо А и топливо В. Между испытаниями допускается точная регулировка топливной системы

2

-




4.3 Предоставление сертификата соответствия в отношении выбросов вредных веществ на двигатель из семейства двигателей

4.3.1 За исключением случая, упомянутого в 4.3.2, сертификат соответствия на базовый двигатель должен распространяться на всех членов семейства двигателей без дополнительного испытания на топливе любого состава из ассортимента, для работы на котором был выдан сертификат соответствия на этот базовый двигатель (в случае двигателей, упомянутых в 4.2.2), либо на топливе аналогичного ассортимента (в случае двигателей, упомянутых в 4.1 или 4.2), для работы на котором был выдан сертификат соответствия на базовый двигатель.

4.3.2 Двигатель для дополнительного испытания

В случае заявки на сертификацию двигателя или ТС в отношении его двигателя, принадлежащего к семейству двигателей, и если компетентный орган, уполномоченный проводить такую сертификацию, находит, что применительно к отобранному базовому двигателю поданная заявка не в полной мере представляет семейство двигателей, определяемое в дополнении 1, этим компетентным органом может быть выбран и подвергнут испытанию альтернативный, а при необходимости дополнительный эталонный двигатель.

4.4 Каждому сертифицированному типу ТС или двигателя выдают сертификат соответствия, в котором указывают обозначение настоящего стандарта (ГОСТ Р 41.49) и серию поправок, соответствующую самым последним техническим изменениям, внесенным в Правила ЕЖ ООН № 49 к моменту сертификации (в настоящее время 04).

Сертификат соответствия должен включать в себя информацию (в качестве приложения) по форме, приведенной в приложениях Б и В, представляемую предприятием, сделавшим заявку на сертификацию. Если к заявке прилагают чертежи, то их формат должен быть А4 (210´297 мм) или кратный этому формату.

4.5 Один и тот же сертификат соответствия не может быть выдан на другой тип ТС или двигателя.

4.6 На каждом двигателе, соответствующем типу двигателя, сертифицированному на соответствие настоящему стандарту, или на каждом ТС, соответствующем типу ТС, сертифицированному на соответствие настоящему стандарту, должна быть проставлена маркировка, включающая в себя:

4.6.1 Знак соответствия по ГОСТ Р 50460.

4.6.2 Обозначение настоящего стандарта (ГОСТ Р 41.49).

4.6.3 Обозначение серии поправок, упомянутой в 4.4 (04).

4.6.4 Дополнительное обозначение, указывающее на предельные значения выбросов вредных веществ, для подтверждения которых был выдан сертификат соответствия.

Для сертификатов соответствия, выданных для подтверждения соответствия предельным значениям, указанным в соответствующей строке (строках) таблицы (таблиц) 2 или (и) 3 в 5.2.1, на маркировке должна быть проставлена римская цифра:

- для значений, указанных в строке (строках):

А - I;

В1 - II;

В2 -III;

С -IV.

4.6.4.1 Для двигателей, работающих на ПГ, на маркировке проставляют обозначение ассортимента газов, для работы на котором был выдан сертификат соответствия. В этом обозначении используют следующие символы:

Н - в случае двигателя, на который выдан сертификат соответствия и который калиброван для работы на газах группы Н;

L - в случае двигателя, на который выдан сертификат соответствия и который калиброван для работы на газах группы L;

HL - в случае двигателя, на который выдан сертификат соответствия и который калиброван для работы на газах групп Н и L;

Ht - в случае двигателя, на который выдан сертификат соответствия и который калиброван для работы на конкретном составе газа из группы Н, но может быть адаптирован для другого конкретного газа из группы Н посредством точной регулировки топливной системы двигателя;

Lt - в случае двигателя, на который выдан сертификат соответствия и который калиброван для работы на конкретном составе газа из группы L, но может быть адаптирован для другого конкретного газа из группы L посредством точной регулировки топливной системы двигателя;

HLt - в случае двигателя, на который выдан сертификат соответствия и который калиброван для работы на конкретном составе газа либо из группы H, либо из группы L, но может быть адаптирован для другого конкретного газа либо из группы Н, либо из группы L посредством точной регулировки топливной системы двигателя.

4.7 Если ТС или двигатель соответствует типу, имеющему сертификат соответствия, выданный на основании других стандартов, то обозначение, предписанное в 4.6.1, повторять не следует. В этом случае обозначение настоящего стандарта и дополнительные обозначения всех других стандартов, в соответствии с которыми были предоставлены сертификаты соответствия, должны быть расположены в вертикальных колонках справа от обозначения, предписанного в 4.6.1.

4.8 Маркировку по 4.6 размещают рядом с табличкой, устанавливаемой на двигателе предприятием-изготовителем, или наносят на нее.

4.9 В приложении Г приведены в качестве примеров схемы различных вариантов маркировки по 4.6.

4.10 На двигателе, на который выдан сертификат соответствия как на технический агрегат, кроме маркировки по 4.6 должны быть нанесены:

4.10.1 Фабричная или торговая марка предприятия-изготовителя;

4.10.2 Коммерческое название предприятия-изготовителя.

4.11 В случае двигателей, работающих на ПГ и СНГ и получивших ограниченный сертификат соответствия типа для работы на соответствующем ассортименте топлив, используют таблички, описанные ниже.

4.11.1 Содержание табличек

На табличке должны быть указаны следующие сведения:

В случае, указанном в 4.2.1, должна быть нанесена следующая надпись: «ТОЛЬКО ДЛЯ РАБОТЫ НА ПРИРОДНОМ ГАЗЕ ГРУППЫ Н». Если двигатель предназначен для работы на ПГ группы L, букву Н заменяют буквой L.

В случае, указанном в 4.2.2, должна быть нанесена следующая надпись: «ТОЛЬКО ДЛЯ РАБОТЫ НА ПРИРОДНОМ ГАЗЕ В СООТВЕТСТВИИ С ТЕХНИЧЕСКИМИ УСЛОВИЯМИ...........» или «ТОЛЬКО ДЛЯ РАБОТЫ НА СЖИЖЕННОМ НЕФТЯНОМ ГАЗЕ В СООТВЕТСТВИИ С ТЕХНИЧЕСКИМИ УСЛОВИЯМИ .........» - в зависимости от вида используемого топлива. Все необходимые в каждом конкретном случае сведения (см. таблицу(ы) в приложении Ж или И) должны содержать данные об отдельных компонентах и предельных значениях, устанавливаемых изготовителем двигателя.

Высота букв и цифр - не менее 4 мм.

Примечание - Если для размещения этих сведений на табличке недостаточно места, допускается использовать упрощенный код. В этом случае пояснения, содержащие все вышеизложенные сведения, должны быть размещены в месте, легкодоступном для информирования любого лица, заполняющего топливный бак или осуществляющего техническое обслуживание или ремонт двигателя и его частей, а также для соответствующих компетентных органов. Место расположения и содержание этих пояснений определяют по согласованию между изготовителем и компетентным органом, предоставляющим сертификат соответствия.

4.11.2 Свойства

Долговечность табличек должна быть не менее срока эксплуатации двигателя. Таблички должны быть удобочитаемыми, указанные на них буквы и цифры должны быть нестираемыми. Крепление табличек должно быть прочным на протяжении срока эксплуатации двигателя и таким, чтобы эти таблички нельзя было удалить без их повреждения или разрушения.

4.11.3 Размещение

Таблички должны быть закреплены на той части двигателя, которая необходима для нормальной эксплуатации двигателя и, как правило, не требует замены на протяжении срока его эксплуатации. Кроме того, эти таблички должны быть расположены там, где они хорошо видны даже неспециалисту после укомплектования двигателя всеми агрегатами, необходимыми для его эксплуатации.

4.12 В случае заявки на сертификацию типа ТС в отношении его двигателя маркировка, предписываемая в 4.11, должна быть размещена вблизи отверстия для заправки топлива.

4.13 В случае заявки на сертификацию типа ТС с сертифицированным двигателем маркировка, предписываемая в 4.11, должна быть также размещена вблизи отверстия для заправки топлива.

5 Технические требования и методы испытаний

В качестве альтернативы требованиям, изложенным в настоящем разделе, предприятия- изготовители ТС и двигателей, выпускающие в обращение на рынок Российской Федерации более 20000 ТС или двигателей в год, могут получать сертификат соответствия на основании технических требований, указанных в Директиве ЕС 88/77 «Меры, которые должны быть приняты по ограничению выбросов вредных газообразных веществ и вредных частиц из двигателей с воспламенением от сжатия, предназначенных для установки на транспортные средства, и выбросов вредных газообразных веществ из двигателей с принудительным зажиганием, работающих на природном газе и сжиженном нефтяном газе, предназначенных для установки на транспортные средства»1), последнее изменение которой принято директивой ЕС 2001/272).

1)Опубликовано в Official JournalL36 от 09.02.88.

2)Опубликовано в Official JournalL107 от 18.04.2001.

5.1 Общие положения

5.1.1 Оборудование для ограничения выбросов вредных веществ

5.1.1.1 Компоненты, способные влиять на выбросы вредных газообразных веществ и вредных частиц дизельными двигателями и на выбросы вредных газообразных веществ газовыми двигателями, должны быть сконструированы, изготовлены, собраны и установлены таким образом, чтобы в условиях нормальной эксплуатации двигатель соответствовал требованиям настоящего стандарта.

5.1.2 Функции оборудования для уменьшения выбросов

5.1.2.1 Использование неэффективных устройств и (или) нерациональных методов ограничения выбросов запрещается.

5.1.2.2 На двигателе или на ТС допускается устанавливать вспомогательное управляющее устройство при условии, что это устройство:

- действует только при отсутствии условий, указанных в 5.1.2.4, или

- его приводят в действие только на ограниченный период времени при условиях, указанных в 5.1.2.4, для таких целей, как защита двигателя от повреждения, защита устройства для подачи воздуха в двигатель, контроль дымности, холодный запуск или прогрев, или

- его приводят в действие только сигналами бортовых устройств для таких целей, как обеспечение безопасности эксплуатации и возвращение своим ходом в случае поломки.

5.1.2.3 Допускается использовать устройство, функцию, систему или способ управления двигателем, которые действуют при условиях, указанных в 5.1.2.4, и следствием действия которых является иной или модифицированный метод управления двигателем по сравнению с методом, обычно применяемым при проведении соответствующих циклов испытаний по определению выбросов вредных веществ, если, при условии соблюдения требований 5.1.3 и (или) 5.1.4, в полной мере продемонстрировано, что такое применение не уменьшает эффективность системы ограничения выбросов вредных веществ. Во всех других случаях такие устройства считают неэффективными устройствами.

5.1.2.4 Для целей 5.1.2.2 установленными условиями использования устройства в устойчивом и переходном режимах являются:

а) высота над уровнем моря не более 1000 м (или эквивалентное атмосферное давление 90 кПа);

б) температура окружающей среды от 283 до 333 К (10°С - 30°С),

в) температура охлаждающей жидкости от 343 до 368 К (70°С - 95°С).

5.1.3 Специальные требования к электронным системам ограничения выбросов вредных веществ

5.1.3.1 Требования к документации

Предприятие-изготовитель предоставляет комплект документов, содержащих информацию о базовой конструкции системы и средствах, с помощью которых эта система управляет своими выходными параметрами независимо оттого, является ли управление прямым или косвенным.

Документы предоставляют в двух комплектах:

а) официальный комплект документов, который предоставляют органу по сертификации при подаче заявки на сертификацию типа, должен включать в себя полное описание системы. Эти документы могут быть краткими при условии, что они с очевидностью демонстрируют наличие всех характеристик, даваемых рабочей картой выходных характеристик в диапазоне управления входными воздействиями на конкретный агрегат. Эти сведения прилагают к документам, предписываемым разделом 3 настоящего стандарта;

б) дополнительный комплект материалов, в которых указывают параметры, изменяемые любым вспомогательным управляющим устройством, и граничные условия, в которых это устройство действует. Дополнительные материалы должны содержать описание логической схемы системы, регулирующей подачу топлива, методы распределения по времени и моменты переключения с режима на режим во всех условиях эксплуатации.

В дополнительном комплекте материалов должны содержаться обоснование использования любых вспомогательных управляющих устройств, а также дополнительные материалы и данные испытаний для демонстрации воздействия, оказываемого на выбросы вредных веществ с отработавшими газами любыми вспомогательными управляющими устройствами, установленными на двигателе или на ТС.

Этот дополнительный материал должен быть строго конфиденциальным и храниться у предприятия-изготовителя, однако он должен быть представлен для инспектирования при сертификации или в любое время в период действия сертификата соответствия типа.

5.1.4 Чтобы установить, считать какое-либо устройство, какой-либо метод или способ неэффективным устройством или нерациональным методом или способом ограничения выбросов вредных веществ в соответствии с определениями 2.28 и 2.30, орган по сертификации, предоставляющий сертификат соответствия типа, может дополнительно потребовать проведения скрининг-теста на содержание NOx в испытании ETC, которое допускается проводить в сочетании или с сертификационными испытаниями, или с процедурами проверки соответствия производства.

5.1.4.1 Как альтернативу требованиям дополнения 4 к приложению Д допускается в качестве проб для скрининг-теста выбросов NOx в испытании ETC использовать неочищенные отработавшие газы и следовать предписаниям международного стандарта ИСО 16183 [2].

5.1.4.2 Кроме того, при принятии решения по 5.1.4 необходимо учитывать дополнительный допуск 10 % соответствующего предельного значения NOx.

5.2 Для сертификации в соответствии со строками А таблиц 2 и 3 в 5.2.1 уровень выбросов вредных веществ должен быть определен по результатам испытаний ESC и ELR обычных дизельных двигателей, в том числе оснащенных оборудованием для электронного впрыска топлива, системой рециркуляции отработавших газов (РОГ) и (или) окислительными каталитическими нейтрализаторами. Дизельные двигатели, оснащенные усовершенствованными системами дополнительной обработки отработавших газов, включая каталитические нейтрализаторы для удаления NOx и (или) сажевые фильтры, должны быть дополнительно подвергнуты испытанию ETC.

При проведении сертификационных испытаний в целях подтверждения соответствия предельным значениям, содержащимся в строке В1, В2 или С таблиц 2 и 3 в 5.2.1, выбросы вредных веществ должны быть определены в испытаниях ESC, ELR и ETC.

Для газовых двигателей выбросы вредных газообразных веществ должны быть определены с использованием процедуры испытания ETC.

Описание испытаний ESC и ELR содержится в дополнении 1 к приложению Д, а испытания ETC - в дополнениях 2 и 3 к приложению Д.

Количество вредных газообразных веществ и вредных частиц в выбросах представленных для испытания двигателей, если это применимо, должно быть измерено методом, описанным в приложении Д. В дополнении 4 к приложению Д содержится описание рекомендуемых систем анализа выбросов вредных газообразных веществ и вредных частиц и рекомендуемых систем забора проб вредных частиц. Орган по сертификации может разрешить использование других систем или анализаторов, если будет установлено, что они дают эквивалентные результаты. Результаты, полученные в какой-либо отдельной испытательной лаборатории, считают эквивалентными, если они совпадают в пределах ± 5 % с результатами испытаний, полученными при применении одной из описанных здесь эталонных систем. Для выбросов вредных частиц в качестве эталонной системы признают только систему полного разбавления потока. Включение в настоящий стандарт какой-либо новой системы возможно, только если определение эквивалентности результатов было основано на расчете многократности и воспроизводимости, выполненном в ходе межлабораторных испытаний, описание которого приведено в ГОСТ Р ИСО 5725-1, ГОСТ Р ИСО 5725-2, ГОСТ Р ИСО 5725-3, ГОСТ Р ИСО 5725-4, ГОСТ Р ИСО 5725-5 и ГОСТ Р ИСО 5725-6.

5.2.1 Предельные значения

Значения удельных масс оксида углерода, всех углеводородов, оксидов азота и вредных частиц, определяемые в испытании ESC, и дымности, определяемые в испытании ELR, не должны превышать

значения, указанные в таблице 2. Для дизельных двигателей, которые дополнительно подвергают испытанию ETC, и, особенно, для газовых двигателей значения удельных масс оксида углерода, не содержащих метан углеводородов, метана (в соответствующих случаях), оксидов азота и вредных частиц (в соответствующих случаях) не должны превышать значения, указанные в таблице 3.

Таблица2

Предельные значения (испытания ESC и ELR)

Обозначение строки

Начало действия, год

Масса, г/(кВт·ч)

Дымность, м-1

оксида углерода (СО)

углеводородов (НС)

оксидов азота (NOx)

вредных частиц (РТ)

А

2004

2,1

0,66

5,0

0,10

  0,131)

0,8

В1

2005

1,5

0,46

3,5

0,02

0,5

В2

2008

1,5

0,46

2,0

0,02

0,5

С2)

-

1,5

0,25

2,0

0,02

0,15

1) Для двигателей рабочим объемом менее 750 см3 на цилиндр и частотой вращения при номинальной мощности более 3000 мин-1.

2) Для транспортных средств EEV (см. 2.1.29).

Таблица 3

Предельные значения (испытание ETC)

Обозначение строки

Начало действия, год

Масса, г/(кВт·ч)



оксида углерода (СО)

не содержащих метан углеводородов (NMHC)

метана (СН4)1)

оксидов азота (NOx)

вредных частиц (РТ)2)

А

2004

5,45

0,78

1,6

5,0

0,16

  0,213)

В1

2005

4,0

0,55

1,1

3,5

0,03

В2

2008

4,0

0,55

1,1

2,0

0,03

C4)

-

3,0

0,40

0,65

2,0

0,02

1) Только для двигателей, работающих на ПГ.

2) Не применяется для двигателей, работающих на газе, на стадиях А, В1 и В2.

3) Для двигателей рабочим объемом менее 750 см3 на цилиндр и частотой вращения при номинальной мощности более 3000 мин-1.

4) Для транспортных средств EEV (см. 2.1.29).

5.2.1.1 Условия проверки применимости испытания ETC (см. 3.9 дополнения 2 к приложению Д) при определении количества вредных веществ в выбросах двигателей, работающих на газе, по отношению к предельным значениям, указанным в строке А, должны быть пересмотрены и, при необходимости, изменены в соответствии с процедурой, изложенной в подразделе 1.3 Сводной резолюции о конструкции транспортных средств [3].

5.2.2 Определение количества углеводородов в выбросах дизельных и газовых двигателей

5.2.2.1 Изготовитель в ходе испытания ETC может по своему выбору определять массу общего

количества углеводородов (ТНС) вместо массы углеводородов, не содержащих метан (NMHC). В этом случае предельные значения массы общего количества углеводородов должны соответствовать значениям, указанным в таблице 3 для массы углеводородов, не содержащих метан.

5.2.3 Особые требования к дизельным двигателям

5.2.3.1 Значения удельной массы оксидов азота, полученные в произвольно выбранных точках проверки в пределах контрольной области в ходе испытания ESC, не должны превышать более чем на 10 % значения, интерполированные на основе смежных режимов испытания (см. 4.6.2 и 4.6.3 дополнения 1 к приложению Д).

5.2.3.2 Значение дымности при произвольно выбранной частоте вращения в ходе испытания ELR не должно превышать более чем на 20 % наибольшее из значений дымности, полученных в ходе испытания при двух смежных частотах вращения, либо более чем на 5 % предельное значение дымности в зависимости от того, какое из этих значений больше.

6 Установка на транспортное средство

6.1 Установку двигателя на ТС проводят в соответствии со следующими требованиями, относящимися к сертификату соответствия типа двигателя:

6.1.1 Уменьшение давления впуска не должно превышать уменьшения давления, установленного в приложении Б для двигателя, имеющего сертификат соответствия типа.

6.1.2 Противодавление выпуска не должно превышать противодавления, установленного в приложении Б, для двигателя, имеющего сертификат соответствия типа.

6.1.3 Мощность, потребляемая вспомогательными агрегатами, необходимыми для работы двигателя, не должна превышать максимальной мощности, установленной в приложении Б, для двигателя, имеющего сертификат соответствия типа.

7 Семейство двигателей

7.1 Параметры, определяющие семейство двигателей

Семейство двигателей согласно описанию изготовителя двигателя может быть определено с помощью основных характеристик, которым должны соответствовать все двигатели семейства. В некоторых случаях может иметь место взаимовлияние параметров. Эти факторы также необходимо принимать во внимание, чтобы обеспечить включение в семейство только тех двигателей, которые имеют сходные характеристики, обусловливающие выбросы вредных веществ с отработавшими газами.

Двигатели относят к одному и тому же семейству двигателей исходя из следующего перечня основных параметров:

7.1.1 Рабочий цикл:

-двухтактный;

-четырехтактный.

7.1.2 Охлаждающая субстанция:

- воздух;

- вода;

- масло.

7.1.3 Для газовых двигателей и двигателей с последующей обработкой отработавших газов:

- число цилиндров (другие дизельные двигатели с меньшим числом цилиндров по сравнению с базовым двигателем допускается относить к тому же семейству двигателей при условии, что в топливной системе предусмотрено устройство, дозирующее подачу топлива в каждый отдельный цилиндр).

7.1.4 Рабочий объем одного цилиндра:

- разброс значений по всем двигателям не должен превышать 15 %.

7.1.5 Впуск воздуха:

- без наддува;

- с наддувом;

- с наддувом и охладителем нагнетаемого воздуха.

7.1.6 Тип (конструкция) камеры сгорания:

- предкамера;

- вихревая камера;

- неразделенная камера сгорания.

7.1.7 Клапаны и гнезда клапанов - конфигурация, размеры и число:

- головка цилиндра(ов);

- блок цилиндра(ов);

- картер.

7.1.8 Система впрыска топлива (для дизельных двигателей):

- насос - магистраль - инжектор;

- рядный насос плунжерного типа;

- насос распределительного типа;

- в едином агрегате;

- насос-форсунка.

7.1.9 Топливная система (для газовых двигателей):

- смеситель;

- впуск/впрыск газа (одноточечный, многоточечный);

- впрыск жидкости (одноточечный, многоточечный).

7.1.10 Система зажигания (для газовых двигателей).

7.1.11 Другие характеристики:

- рециркуляция отработавших газов;

- впрыск воды (эмульсии);

- впрыск дополнительного воздуха;

- система охлаждения заряда.

7.1.12 Последующая обработка отработавших газов:

- трехкомпонентный нейтрализатор; -окислительный нейтрализатор;

- нейтрализатор, уменьшающий токсичность;

-дожигатель;

- сажеуловитель.

7.2 Выбор базового двигателя

7.2.1 Дизельные двигатели

Базовый двигатель семейства двигателей выбирают, используя в качестве основного критерия наибольшую подачу топлива за цикл при заявленной частоте вращения, соответствующей максимальному крутящему моменту. В случае, если два или более двигателя имеют одинаковые значения вышеупомянутого основного критерия, базовый двигатель выбирают, используя в качестве дополнительного критерия наибольшую подачу топлива за цикл при частоте вращения, соответствующей номинальной мощности. В некоторых ситуациях орган, уполномоченный проводить сертификацию, может решить, что наибольшая интенсивность выбросов вредных веществ с отработавшими газами для двигателей данного семейства может быть получена при испытании другого двигателя. В этом случае орган, уполномоченный проводить сертификацию, может отобрать дополнительный двигатель для испытания с учетом его особенностей, которые показывают, что этот двигатель может иметь наивысшие уровни выбросов вредных веществ среди двигателей данного семейства.

Если двигатели, входящие в данное семейство, имеют другие специфические особенности, которые, как считают, могут оказывать влияние на выбросы вредных веществ с отработавшими газами, то эти особенности также необходимо учесть при выборе базового двигателя.

7.2.2 Газовые двигатели

Базовый двигатель соответствующего семейства необходимо выбирать, используя в качестве основного критерия наибольший рабочий объем. В том случае, если два или более двигателя имеют одинаковые значения основного критерия, базовый двигатель выбирают, используя дополнительный критерий в последовательности:

- наибольшая подача топлива за цикл при частоте вращения, соответствующей номинальной мощности;

- наибольший угол опережения зажигания;

- наименьшая степень РОГ;

- отсутствие компрессора или компрессор с наименьшей производительностью.

В некоторых ситуациях орган, уполномоченный проводить сертификацию, может решить, что наибольшая интенсивность выбросов вредных веществ с отработавшими газами для двигателей данного семейства может быть получена при испытании другого двигателя. В этом случае орган, уполномоченный проводить сертификацию, может отобрать дополнительный двигатель для испытания исходя из его особенностей, которые показывают, что этот двигатель может иметь наивысшие уровни выбросов вредных веществ среди двигателей данного семейства.

8 Соответствие производства

8.1 Каждый сертифицированный двигатель или ТС должен (должно) быть изготовлен(о) таким образом, чтобы соответствовать типу, на который выдан сертификат соответствия, описание которого содержится в приложении к сертификату соответствия. Форма этого описания приведена в приложении Б.

8.2 Как правило, соответствие производства в отношении ограничения выбросов вредных веществ проверяют на основе описания, прилагаемого к сертификату соответствия.

8.3 Если необходимо определить количество выбросов вредных веществ и если область распространения сертификата соответствия ранее один или несколько раз расширялась, испытание проводят на двигателе (двигателях), описание которого (которых) содержится в комплекте документов, относящихся к соответствующему расширению области распространения.

8.3.1 Соответствие двигателя, подвергаемого испытанию для определения количества выбросов вредных веществ

После представления двигателя органу по сертификации изготовитель не должен проводить никаких регулировок отобранного двигателя.

8.3.1.1 Из серии двигателей произвольно выбирают три двигателя. Двигатели, которые при сертификации подвергают только испытаниям ESC и ELR либо только испытанию ETC для подтверждения соответствия показателям, установленным в строке А таблиц 2 и 3 в 5.2.1, подвергают тем испытаниям, которые применимы к ним для проверки соответствия производства. По согласованию с органом по сертификации все другие двигатели, сертифицированные по показателям, установленным в строке А, В1, В2 или С таблиц 2 и 3 в 5.2.1, подвергают в целях проверки соответствия производства либо испытаниям ESC и ELR, либо испытанию ETC. Предельные значения установлены в 5.2.1.

8.3.1.2 Испытания проводят в соответствии с дополнением 1 к настоящему стандарту, если орган по сертификации считает удовлетворительным указанное изготовителем среднеквадратичное отклонение показателей изготовленной продукции.

Испытания проводят в соответствии с дополнением 2 к настоящему стандарту, если орган по сертификации не считает удовлетворительным представленные изготовителем среднеквадратичные отклонения показателей изготовленной продукции.

По запросу изготовителя допускается проводить испытания в соответствии с дополнением 3 к настоящему стандарту.

8.3.1.3 По результатам испытания произвольно выбранного двигателя серийное производство признают отвечающим установленным требованиям, если по всем вредным веществам, входящим в выбросы, принимают положительное решение, и не отвечающим установленным требованиям, если хотя бы по какому-либо одному вредному веществу принимают отрицательное решение, согласно критериям испытания, установленным в соответствующем дополнении.

Если по одному вредному веществу уже принято положительное решение, то это решение не может быть изменено после любых других дополнительных испытаний, проводимых для вынесения решения по другим вредным веществам.

Если не принимают положительное решение по всем вредным веществам и если не принимают отрицательное решение по какому-либо одному вредному веществу, то испытание проводят на другом двигателе (см. рисунок 2).

Если не принимают никакого решения, то изготовитель может в любой момент принять решение о прекращении испытаний. В таком случае в протоколе записывают отрицательное решение.

8.3.2 Испытания проводят на вновь изготовленных двигателях. Двигатели, предназначенные для работы на газе, должны пройти обкатку в соответствии с процедурой согласно разделу 3 дополнения 2 к приложению Д.

8.3.2.1 По запросу изготовителя допускается проводить испытания на дизельных или на газовых двигателях, которые прошли обкатку в течение более длительного периода, чем указанный в 8.3.2, но не более 100 ч. В этом случае обкатку осуществляет изготовитель, который должен взять на себя обязательство не проводить никаких регулировок двигателей.

Рисунок 2 - Схема испытания на соответствие производства

8.3.2.2 В случае, когда изготовитель просит произвести обкатку в соответствии с 8.3.2.1, эта процедура может быть осуществлена:

- на всех подвергаемых испытанию двигателях либо

- на первом испытуемом двигателе, при этом поправочный коэффициент определяют следующим образом:

- количество выбросов вредных веществ измеряют на первом испытуемом двигателе в начальный момент и через х часов,

- поправочный коэффициент за период между начальным моментом испытания и моментом через x часов рассчитывают для каждого вредного вещества как отношение величин:

Значение этого коэффициента может быть менее единицы.

Последующие испытуемые двигатели не подвергают обкатке, однако полученное на них количество выбросов вредных веществ в начальный период корректируют с помощью поправочного коэффициента.

В этом случае исходят из следующих величин:

- количество выбрасываемого вредного вещества через х часов обкатки - для первого двигателя;

- количество выбрасываемого вредного вещества в начале обкатки, умноженное на поправочный коэффициент, -для других двигателей.

8.3.2.3 Для дизельных двигателей и двигателей, работающих на СНГ, эти испытания допускается проводить на топливе, имеющемся на рынке. Однако по запросу изготовителя допускается использовать эталонные топлива, описанные в приложении Е или И. При этом испытания, описанные в разделе 4, проводят с использованием не менее двух эталонных топлив для каждого газового двигателя.

8.3.2.4 Для двигателей, работающих на ПГ, эти испытания допускается проводить на топливе, имеющемся на рынке, следующим образом:

а) для двигателей с маркировкой Н - на топливе из Н-ассортимента (0,89 < Sλ < 1,00);

б) для двигателей с маркировкой L - на топливе из L-ассортимента (1,00 < Sλ < 1,19);

в) для двигателей с маркировкой HL - на топливе, коэффициент λ-смещения которого находится в диапазоне между крайними значениями этого коэффициента (0,89 < Sλ < 1,19).

По запросу изготовителя допускается использовать эталонные топлива, указанные в приложении Ж. Это предполагает проведение испытаний в соответствии с разделом 4.

8.3.2.5 При возникновении разногласий в решении о соответствии требованиям двигателей, работающих на газе, в случае использования топлива, имеющегося на рынке, необходимо провести испытания на том эталонном топливе, на котором ранее был испытан базовый двигатель. Допускается также использование дополнительного топлива 3, как это указано в 4.1.3.1 и 4.2.1.1, если на нем ранее был испытан базовый двигатель. Затем результат корректируют с использованием соответствующего коэффициента (коэффициентов) r, ra или rb, кaк указано в 4.1.4, 4.1.5.1 и 4.2.1.2. Если значения r, ra или rb менее единицы, то не следует проводить никакую корректировку. Результаты измерений и результаты расчетов должны свидетельствовать о том, что двигатель удовлетворяет предельным значениям при работе на всех соответствующих топливах (топливе 1, топливе 2 и, если это применимо, топливе 3 в случае двигателей, работающих на ПГ, и топливах А и В в случае двигателей, работающих на СНГ).

8.3.2.6 Испытания на соответствие производства газового двигателя, предназначенного для работы на топливе одного конкретного состава, должны быть проведены на топливе, для которого был калиброван данный двигатель.

9 Меры, принимаемые при выявлении несоответствия производства

9.1 Сертификат соответствия типа двигателя или ТС, предоставленный на основании настоящего стандарта, может быть аннулирован, если не соблюдены требования 8.1 или если отобранный(ные) для испытаний двигатель(и) или транспортное средство (транспортные средства) не выдержали проверок, предусмотренных в 8.3.1 и 8.3.2.

9.2 Аннулирование сертификата соответствия проводят согласно процедурам, установленным в «Порядке проведения сертификации продукции в Российской Федерации»1).

1) Принят Постановлением Госстандарта России от 21 сентября 1994 г. № 15.

10 Изменение типа, имеющего сертификат соответствия, и расширение области распространения

10.1 Любое изменение типа двигателя или ТС, имеющего сертификат соответствия требованиям настоящего стандарта, должно быть доведено до сведения органа по сертификации, предоставившего сертификат соответствия. Этот орган может:

10.1.1 Или прийти к заключению, что внесенные изменения не будут иметь значительных отрицательных последствий и измененный тип будет удовлетворять требованиям, предъявляемым к данному типу двигателя или ТС.

10.1.2 Или потребовать представления нового протокола испытаний от лаборатории, уполномоченной проводить такие испытания.

10.1.3 Орган по сертификации, одобривший расширение области распространения сертификата соответствия, предоставляет сертификат соответствия со своим порядковым номером каждому такому сертификату.

11 Окончательное прекращение производства

Если владелец сертификата соответствия полностью прекращает производство двигателей или ТС типа, на который распространяется сертификат соответствия настоящему стандарту, он должен информировать об этом орган по сертификации, предоставивший указанный сертификат соответствия.

Орган по сертификации направляет в Государственный реестр копию сертификата соответствия типа, на которой внизу крупными буквами делает отметку «ПРОИЗВОДСТВО ПРЕКРАЩЕНО» и проставляет подпись и дату.

Дополнение 1

Процедура испытания на соответствие производства в случае удовлетворительного среднеквадратичного отклонения

1 В настоящем дополнении описана процедура, которую следует применять для проверки соответствия производства в отношении выбросов вредных веществ в случае удовлетворительного среднеквадратичного отклонения показателей изготовленной продукции.

2 При минимальном размере выборки, равной трем двигателям, применяют такую процедура отбора, чтобы вероятность прохождения испытания партией, содержащей 40 % неисправных двигателей, составляла 0,95 (риск изготовителя 5 %), а вероятность принятия партии, содержащей 65 % неисправных двигателей, составляла 0,1 (риск потребителя 10 %).

3 Для каждого из вредных веществ, указанных в 5.2.1, применяют следующую процедуру (см. рисунок 2). Задано:

L - натуральный логарифм предельного значения допустимых выбросов для данного вредного вещества;

х - натуральный логарифм измеренного значения выбросов вредного вещества для i-го двигателя выборки;

s - оценочное значение среднеквадратичного отклонения данного показателя для изготовленной продукции (после получения натурального логарифма измеренных величин);

n - число двигателей в данной выборке.

4 Для каждой выборки сумму нормализованных отклонений от значения предельной величины рассчитывают по формуле

5 Тогда:

- если статистический результат испытания превышает значение, установленное в таблице 4 для положительного решения при данном размере выборки, то для данного вредного вещества принимают положительное решение;

- если статистический результат испытания меньше значения, установленного в таблице 4 для отрицательного решения при данном размере выборки, то для данного вредного вещества принимают отрицательное решение;

- в противном случае испытывают дополнительный двигатель в соответствии с 8.3.1 и проводят расчет для выборки, увеличенной на один двигатель.

Таблица 4

Значения статистических параметров для принятия положительного и отрицательного решений в соответствии с планом выборочного контроля по дополнению 1 (минимальный размер выборки - 3)

Совокупное число испытуемых двигателей (размер выборки) n

Значение для принятия решения

положительного Аn

отрицательного Bn

3

3,327

- 4,724

4

3,261

-4,790

5

3,195

- 4,856

6

3,129

-4,922

7

3,063

-4,988

8

2,997

- 5,054

9

2,931

-5,120

10

2,865

-5,185

11

2,799

-5,251

12

2,733

-5,317

13

2,667

-5,383

14

2,601

- 5,449

15

2,535

-5,515

16

2,469

-5,581

17

2,403

- 5,647

18

2,337

-5,713

19

2,271

-5,779

20

2,205

-5,845

21

2,139

-5,911

22

2,073

-5,977

23

2,007

-6,043

24

1,941

-6,109

25

1,875

-6,175

26

1,809

-6,241

27

1,743

-6,307

28

1,677

-6,373

29

1,611

-6,439

30

1,545

-6,505

31

1,479

-6,571

32

-2,112

-2,112

Дополнение 2

Процедура испытания на соответствие производства в случае неудовлетворительного среднеквадратичного отклонения или в случае, когда его значение неизвестно

1 В настоящем дополнении описана процедура, которую следует применять для проверки соответствия производства в отношении выбросов вредных веществ в случае неудовлетворительного среднеквадратичного отклонения показателей изготовленной продукции или отсутствия сведений о таком отклонении.

2 При минимальном размере выборки, равной трем двигателям, применяют такую процедуру отбора, чтобы вероятность прохождения испытания партией, содержащей 40 % неисправных двигателей, составляла 0,95 (риск изготовителя 5 %), а вероятность принятия партии, содержащей 65 % неисправных двигателей, составляла 0,1 (риск потребителя 10 %).

3 Значения выбросов вредных веществ, указанные в 5.2.1, считают имеющими нормальное логарифмическое распределение, и их следует преобразовать с помощью натурального логарифмирования.

Допускают, что m0 и т обозначают минимальный и максимальный размеры выборки, соответственно (m0 = 3 и т = 32), и л обозначает размер данной выборки (m0nт).

4 Если натуральные логарифмы значений выбросов данного вредного вещества, измеренных в серии, равны x1, х2, ..., xi, и L - это натуральный логарифм предельного значения выбросов данного вредного вещества, то тогда:

di = хiL

и

5 В таблице 5 указаны значения для принятия положительного (Аn) и отрицательного (Bn) решений в зависимости от размера данной выборки. Статистический результат испытания, представляющий собой соотношение , используют для определения положительного или отрицательного решения по испытаниям данной серии следующим образом:

При m0nт серию считают:

- прошедшей испытания, если

- не прошедшей испытания, если

При  необходимо провести дополнительные измерения.

6 Для подсчета последовательных статистических результатов испытаний можно использовать рекуррентные формулы:

и

Таблица 5

Значения статистических параметров для принятия положительного и отрицательного решений в соответствии с планом выборочного контроля по дополнению 2 (минимальный размер выборки - 3)

Совокупное число испытуемых двигателей (размер выборки) n

Значение для принятия решения

положительного An

отрицательного Bn

3

-0,80381

16,64743

4

-0,76339

7,68627

5

-0,72982

4,67136

6

-0,69962

3,25573

7

-0,67129

2,45431

8

-0,64406

1,94369

9

-0,61750

1,59105

10

-0,59135

1,33295

11

-0,56542

1,13566

12

-0,53960

0,97970

13

-0,51379

0,85307

14

-0,48791

0,74801

15

-0,46191

0,65928

16

-0,43573

0,58321

17

-0,40933

0,51718

18

-0,38266

0,45922

19

-0,35570

0,40788

20

-0,32840

0,36203

21

-0,30072

0,32078

22

-0,27263

0,28343

23

-0,24410

0,24943

24

-0,21509

0,21831

25

-0,18557

0,18970

26

-0,15550

0,16328

27

-0,12483

0,13880

28

-0,09354

0,11603

29

-0,06159

0,09480

30

-0,02892

0,07493

31

-0,00449

0,05629

32

0,03876

0,03876

Дополнение 3

Процедура испытания на соответствие производства по запросу изготовителя

1 В настоящем дополнении приведено описание процедуры, которую следует применять для проверки соответствия производства в отношении выбросов вредных веществ по запросу изготовителя.

2 При минимальном размере выборки из трех двигателей применяют такую процедуру отбора, чтобы вероятность прохождения партией испытания при 30 % неисправных двигателей составляла 0,90 (риск производителя 10 %), а вероятность принятия партии при 65 % неисправных двигателей составляла 0,10 (риск потребителя 10 %).

3 Для каждого из вредных веществ, указанных в 5.2.1, применяют следующую процедуру (см. рисунок 2). Задано:

L - натуральный логарифм предельного значения допустимых выбросов для данного вредного вещества;

xi - натуральный логарифм измеренного значения выбросов вредного вещества для i-го двигателя выборки;

n - число двигателей в данной выборке.

4 Необходимо определить для данной выборки статистический результат, равный числу двигателей, по которым в испытаниях получены результаты, не соответствующие предъявляемым требованиям, т.е. для которых

xi > L.

5 Тогда:

- если статистический результат испытания меньше значения, необходимого для принятия положительного решения при размере выборки, указанном в таблице 6, или равен ему, то для данного вредного вещества принимают положительное решение;

- если статистический результат испытания превышает значение для принятия отрицательного решения при размере выборки, указанном в таблице 6, или равен ему, то для данного вредного вещества принимают отрицательное решение.

В противном случае испытывают дополнительный двигатель в соответствии с 8.3.1 и проводят расчет для выборки, увеличенной на один двигатель.

В таблице 6 указаны значения для принятия положительного и отрицательного решений, рассчитанные в соответствии с требованиями ГОСТ Р 50779.75.

Таблица 6

Значения статистических параметров для принятия положительного и отрицательного решений в соответствии с планом выборочного контроля по дополнению 3 (минимальный размер выборки - 3)

Совокупное число испытуемых двигателей (размер выборки) n

Значение для принятия решения

положительного

отрицательного

3

-

3

4

0

4

5

0

4

6

1

5

7

1

5

8

2

6

9

2

6

10

3

7

11

3

7

12

4

8

13

4

8

14

5

9

15

5

9

16

6

10

17

6

10

18

7

11

19

8

9

Приложение А (обязательное)

Основные характеристики (базового) двигателя и сведения относительно проведения испытания1)

1) В случае двигателей и систем, выпускаемых несерийно, изготовитель должен представить подробные сведения, раскрывающие перечисленные ниже характеристики.

А.1 Описание двигателя

А.1.1 Предприятие-изготовитель_________________________________________________

А.1.2 Обозначение двигателя, присвоенное изготовителем____________________________

А.1.3 Рабочий цикл: четырехтактный/двухтактный 2)

2) Ненужное зачеркнуть.

А. 1.4 Количество и расположение цилиндров______________________________________

А.1.4.1 Диаметр цилиндра____________________________________________________ мм

А.1.4.2 Ход поршня_________________________________________________________ мм

А. 1.4.3 Порядок работы цилиндров_______________________________________________

А. 1.5 Рабочий объем двигателя_______________________________________________ см3

А.1.6 Степень сжатия___________________________________________________________

А.1.7 Чертеж(и) камеры сгорания и головки поршня_________________________________

А.1.8 Минимальное поперечное сечение впускных и выпускных каналов___________ мм2

А. 1.9 Частота вращения холостого хода______________________________________ мин-1

А.1.10 Максимальная полезная мощность___________________ кВт при __________ мин-1

А.1.11 Максимальная допустимая частота вращения двигателя___________________мин-1

А.1.12 Максимальный полезный крутящий момент___________ Н·м при _________ мин-1

А.1.13 Принцип работы: с воспламенением от сжатия/с принудительным зажиганием 2)

2) Ненужное зачеркнуть.

А.1.14 Топливо: дизельное/СНГ/ПГ группы Н/ПГ группы L/ПГ групп Н и L/этанол 2)

2) Ненужное зачеркнуть.

А.1.15 Система охлаждения:

А.1.15.1 Жидкостная:

А. 1.15 1.1 Вид жидкости________________________________________________________

А. 1.15.1.2 Циркуляционный(ые) насос(ы): имеется/отсутствует 2)

2) Ненужное зачеркнуть.

А.1.15.1.3 Характеристики или марка(и) и тип(ы) (при наличии насоса)_________________

А.1.15.1.4 Передаточное(ые) число(а) (при наличии насоса)___________________________

А.1.15.2 Воздушная:

А. 1.15.2.1 Компрессор: имеется/отсутствует 2)

2) Ненужное зачеркнуть.

А.1.15.2.2 Характеристики или марка(и) и тип(ы) (при наличии компрессора)___________

А. 1.15.2.3 Передаточное(ые) число(а) (при наличии компрессора)

А.1.16 Температура, устанавливаемая изготовителем:

А. 1.16.1 Жидкостное охлаждение: максимальная температура на выходе_____________ К

А.1.16.2 Воздушное охлаждение:

Базисная точка_________________________________________________________________

Максимальная температура в базисной точке_____________________________________ К

А.1.16.3 Максимальная температура впускного воздуха на выходе из промежуточного охладителя (при наличии) _______________________________________________________ К

А.1.16.4 Максимальная температура отработавших газов в точке выпускной(ых) трубы (труб) рядом с наружным(и) фланцем(ами) выпускного(ых) коллектора(ов) или турбонагнетателя (трубонагнетателей)____________________________________________ К

А.1.16.5 Температура топлива: мин.________________ К, макс. ____________________ К (для дизелей – на входе топливного насоса, для газовых двигателей - на последней ступени регулятора давления)

А.1.16.6 Давление топлива: мин.______ кПа, макс. _______ кПа на последней ступени регулятора давления (только для газовых двигателей, работающих на ПГ)

А.1.16.7 Температура смазки: мин._____________________ К, макс.__________________ К

А.1.17 Турбонагнетатель: имеется/отсутствует 1)

1) Ненужное зачеркнуть.

А.1.17.1 Марка_________________________________________________________________

А.1.17.2 Тип___________________________________________________________________

А.1.17.3 Описание системы (например, максимальное давление наддува, наличие редукционного клапана, если применимо)____________________________________________

А.1.17.4 Промежуточный охладитель: имеется/отсутствует 1)

1) Ненужное зачеркнуть.

А.1.18 Система впуска:

Максимально допустимое разрежение на впуске при номинальной частоте вращения двигателя, 100-процентной нагрузке и условиях работы в соответствии с ГОСТ Р 41.24_____________________________________________________________________кПа

А. 1.19 Система выпуска:

Максимальное противодавление, допустимое на выпуске, при номинальной частоте вращения двигателя, 100-процентной нагрузке и условиях работы в соответствии с ГОСТ Р 41.24___________________________________________________________________ кПа

Объем системы выпуска_____________________________________________________ дм3

А.2 Средства, применяемые для ограничения выбросов вредных веществ

А.2.1 Устройство для рециркуляции картерных газов (описание и чертежи) _____________

А.2.2 Дополнительные устройства, ограничивающие выбросы вредных веществ (если таковые имеются и не упомянуты в другом разделе)___________________________________

А.2.2.1 Каталитический нейтрализатор: имеется/отсутствует 1)

1) Ненужное зачеркнуть.

А.2.2.1.1 Марка(и) _____________________________________________________________

А.2.2.1.2 Тип(ы) _______________________________________________________________

А.2.2.1.3 Количество каталитических нейтрализаторов и элементов____________________

А.2.2.1.4 Размеры, форма и объем каталитического(их) нейтрализатора(ов)_____________

А.2.2.1.5 Принцип действия катализатора__________________________________________

А.2.2.1.6 Суммарная загрузочная доза драгоценных металлов_________________________

А.2.2.1.7 Относительная концентрация____________________________________________

А.2.2.1.8 Носитель катализатора (структура и материал)______________________________

А.2.2.1.9 Плотность ячеек наполнителя____________________________________________

А.2.2.1.10 Тип корпуса каталитического(их) нейтрализатора(ов)_______________________

А.2.2.1.11 Расположение каталитического(их) нейтрализатора(ов) (место и относительное положение в выпускном тракте)____________________________________________________

А.2.2.2 Датчик кислорода: имеется/отсутствует 1)

1) Ненужное зачеркнуть.

А.2.2.2.1 Марка(и)______________________________________________________________

А.2.2.2.2 Тип __________________________________________________________________

А.2.2.2.3 Расположение_________________________________________________________

А.2.2.3 Впрыск воздуха: да/нет 1)

1) Ненужное зачеркнуть.

А.2.2.3.1 Тип (пульсирующая подача, компрессор и т.д.)_____________________________

А.2.2.4 РОГ: да/нет 1)

1) Ненужное зачеркнуть.

А.2.2.4.1 Характеристики (производительность и т.д.)_______________________________

А.2.2.5 Сажевый фильтр: имеется/отсутствует 1)

1) Ненужное зачеркнуть.

А.2.2.5.1 Размеры, форма и емкость сажевого фильтра_______________________________

А.2.2.5.2 Тип и конструкция сажевого фильтра_____________________________________

А.2.2.5.3 Расположение (относительное положение в выпускном тракте)________________

А.2.2.5.4 Метод или система регенерации, описание и/или чертеж_____________________

А.2.2.6 Другие системы: имеются/отсутствуют 1)

1) Ненужное зачеркнуть.

А.2.2.6.1 Описание и принцип работы_____________________________________________

А.3 Подача топлива

А.3.1 Дизельные двигатели

А.3. 1.1 Топливный насос________________________________________________________

Давление 2)_______________кПа или характеристика 1)

1) Ненужное зачеркнуть.

2) Указать допуск.

А.3.1.2 Система впрыска________________________________________________________

А.3.1.2.1 Топливный насос высокого давления:

А.3.1.2.1.1 Марка(и)____________________________________________________________

А.3.1.2.1.2 Тип(ы)______________________________________________________________

А.3.1.2.1.3 Производительность______мм3 1) за такт при частоте вращения двигателя______________ мин-1 и максимальном впрыске или характеристика впрыска 1),2)_____________________________________________________________________________

Указать используемый метод определения производительности: на двигателе/на насосном стенде 2) Если предусмотрена регулировка давления впрыска, привести зависимость подачи топлива и давления впрыска от частоты вращения двигателя.

1) Ненужное зачеркнуть.

2) Указать допуск.

А.3.1.2.1.4 Опережение впрыска:

А.3.1.2.1.4.1 Диаграмма опережения впрыска 1)_____________________________________

1) Ненужное зачеркнуть.

А.3.1.2.1.4.2 Статическая регулировка фазы впрыска 1)_______________________________

1) Ненужное зачеркнуть.

А.3. 1.2.2 Линия подачи топлива под давлением:

А.3.1.2.2.1 Длина____________________________________________________________ мм

А.3.1.2.2.2 Внутренний диаметр_______________________________________________ мм

А.3.1.2.3 Форсунка(и):

А.3.1.2.3.1 Марка(и)____________________________________________________________

А.3.1.2.3.2 Тип(ы)______________________________________________________________

А.3.1.2.3.3 Давление в начальный момент впрыска ________________________ кПа или диаграмма изменения давления 1),2)__________________________________________________

1) Ненужное зачеркнуть.

2) Указать допуск.

А.3.1.2.4 Регулятор:

А.3.1.2.4.1 Марка(и)____________________________________________________________

А.3.1.2.4.2 Тип(ы)______________________________________________________________

А.3.1.2.4.3 Частота вращения в момент прекращения подачи топлива при полной нагрузке___________________________________________________________________ мин-1

А.3.1.2.4.4 Максимальная частота вращения без нагрузки_______________________ мин-1

А.3.1.2.4.5 Частота вращения холостого хода__________________________________ мин-1

А.3.1.3 Система пуска холодного двигателя:

А.3.1.3.1 Марка(и)______________________________________________________________

А.3.1.3.2 Тип(ы)_______________________________________________________________

А.3.1.3.3 Описание_____________________________________________________________

А.3.1.3.4 Вспомогательное средство облегчения пуска:

А.3.1.3.4.1 Марка______________________________________________________________

А.3.1.3.4.2 Тип_________________________________________________________________

А.3.2 Двигатели, работающие на газовом топливе 1)

1) В случае систем, спроектированных иным образом, необходимо представить равнозначные сведения.

А.3.2.1 Топливо: природный газ/СНГ 2)

2) Ненужное зачеркнуть.

А.3.2.2 Регулятор(ы) давления или испаритель/регулятор(ы) давления 2):

2) Ненужное зачеркнуть.

А.3.2.2.1 Марка________________________________________________________________

А.3.2.2.2 Тип(ы)_______________________________________________________________

А.3.2.2.3 Число ступеней снижения давления_______________________________________

А.3.2.2.4 Давление на последней ступени: мин.____________ кПа, макс. ____________ кПа

А.3.2.2.5 Число основных точек регулировки_______________________________________

А.3.2.2.6 Число точек регулировки холостого хода__________________________________

А.3.2.2.7 Номер сертификата соответствия требованиям ГОСТ Р ___________________

А.3.2.3 Топливная система: смесительное устройство/подача газа/впрыск жидкости/непосредственный впрыск 2)

2) Ненужное зачеркнуть.

А.3.2.3.1 Регулирование состава смеси____________________________________________

А.3.2.3.2 Описание системы и/или диаграмма и чертежи_____________________________

А.3.2.3.3 Номер сертификата соответствия требованиям ГОСТ Р___________________

А.3.2.4 Смесительное устройство:

А.3.2.4.1 Количество____________________________________________________________

А.3.2.4.2 Марка(и) _____________________________________________________________

А.3.2.4.3 Тип(ы)_______________________________________________________________

А.3.2.4.4 Расположение_________________________________________________________

А.3.2.4.5 Возможности регулировки_______________________________________________

А.3.2.4.6 Номер сертификата соответствия требованиям ГОСТ Р___________________

А.3.2.5 Впрыск во впускной коллектор:

А.3.2.5.1 Впрыск: одноточечный/многоточечный 2)

2) Ненужное зачеркнуть.

А.3.2.5.2 Впрыск: непрерывный/синхронный/последовательный 2)

2) Ненужное зачеркнуть.

А.3.2.5.3 Оборудование для впрыска:

А.3.2.5.3.1 Марка(и)____________________________________________________________

А.3.2.5.3.2 Тип(ы)______________________________________________________________

А.3.2.5.3.3 Возможности регулировки_____________________________________________

А.3.2.5.3.4 Номер сертификата соответствия требованиям ГОСТ Р__________________

А.3.2.5.4 Подающий насос (если имеется):

А.3.2.5.4.1 Марка_______________________________________________________________

А.3.2.5.4.2 Тип(ы)______________________________________________________________

А.3.2.5.4.3 Номер сертификата соответствия требованиям ГОСТ Р__________________

А.3.2.5.5 Форсунка(и):

А.3.2.5.5.1 Марка(и)____________________________________________________________

А.3.2.5.5.2 Тип(ы)______________________________________________________________

А.3.2.5.5.3 Номер сертификата соответствия требованиям ГОСТ Р__________________

А.3.2.6 Непосредственный впрыск:

А.3.2.6.1 Топливный насос/регулятор давления 1):

1) Ненужное зачеркнуть.

А.3.2.6.1.1 Марка(и)____________________________________________________________

А.3.2.6.1.2 Тип(ы)______________________________________________________________

А.3.2.6.1.3 Регулировка впрыска__________________________________________________

А.3.2.6.1.4 Номер сертификата соответствия требованиям ГОСТ Р__________________

А.3.2.6.2 Форсунка(и):

А.3.2.6.2.1 Марка(и)____________________________________________________________

А.3.2.6.2.2 Тип(ы)______________________________________________________________

А.3.2.6.2.3 Давление в начальный момент впрыска ___________________ кПа или диаграмма изменения давления 1), 2) _________________________________________________

1) Ненужное зачеркнуть.

2) Указать допуск.

А.3.2.6.2.4 Номер сертификата соответствия требованиям ГОСТ Р__________________

А.3.2.7 Электронный управляющий блок (ЭУБ):

А.3.2.7.1 Марка(и)______________________________________________________________

А.3.2.7.2 Тип(ы)_______________________________________________________________

А.3.2.7.3 Возможности регулировки_______________________________________________

А.3.2.8 Оборудование, предназначенное непосредственно для работы на ПГ:

А.3.2.8.1 Вариант 1 (только для случая выдачи сертификатов соответствия на двигатели, предназначенные для работы на топливе нескольких конкретных составов)

А.3.2.8.1.1 Состав топлива

Компонент

Молярная доля, %

исходная

максимальная

минимальная

Метан (СН4)







Этан (С2Н6)







Пропан (С3Н8)







Бутан (С4Н10)







С5/С5+







Кислород (О2)







Инертный газ (N2, He, и т.п.)







А.3.2.8.1.2 Форсунка(и):

А.3.2.8.1.2.1 Марка(и)___________________________________________________________

А.3.2.8.1.2.2 Тип(ы)____________________________________________________________

А.3.2.8.1.3 Прочее (если применимо)______________________________________________

А.3.2.8.2 Вариант 2 (только в случае выдачи сертификатов соответствия для работы на топливе нескольких конкретных составов)

А.4 Газораспределение

А.4.1 Максимальный ход клапанов и фазовые углы открытия и закрытия, определяемые относительно «мертвых» точек или эквивалентные данные_____________________________

А.4.2 Нормируемые и/или устанавливаемые диапазоны значений 1)

1) Ненужное зачеркнуть.

А.5 Система зажигания (только двигатели с принудительным зажиганием)

А.5.1 Тип системы зажигания:

общая катушка и свечи зажигания/отдельная катушка и свечи зажигания/катушка на свече/другое (указать) 1)

1) Ненужное зачеркнуть.

А.5.2 Устройство управления зажиганием:

А.5.2.1 Марка(и)_______________________________________________________________

А.5.2.2 Тип(ы)_________________________________________________________________

А.5.3 Диаграмма опережения зажигания/многопараметрическая характеристика угла опережения зажигания 1), 2)

1) Ненужное зачеркнуть.

2) Указать допуск.

А.5.4 Регулировка момента зажигания 2) ________градусов до ВМТ при частоте вращения_______мин-1 и понижении давления впуска __________________ кПа

2) Указать допуск.

А.5.5 Свечи зажигания:

А.5.5.1 Марка(и)_______________________________________________________________

А.5.5.2 Тип(ы)_________________________________________________________________

А.5.5.3 Установка зазора________________________________________________________

А.5.6 Катушка(и) зажигания:

А.5.6.1 Марка(и)_______________________________________________________________

А.5.6.2 Тип(ы)_________________________________________________________________

А.6 Оборудование, приводимое от двигателя

Двигатель должен быть представлен на испытание со вспомогательным оборудованием, необходимым для работы двигателя (например, вентилятором, водяным насосом и т.п.), состав которого указан в ГОСТ Р 41.24, и в соответствии с установленными в ГОСТ Р 41.24 условиями работы.

А.6.1 Вспомогательное оборудование, устанавливаемое для проведения испытания

Если подобное вспомогательное оборудование невозможно или нецелесообразно устанавливать на испытательный стенд, то следует определить потребляемую им мощность и вычесть ее из мощности двигателя, измеряемой на протяжении всей его работы в ходе испытательного цикла (испытательных циклов).

А.6.2 Вспомогательное оборудование, демонтируемое на время проведения испытания

Вспомогательное оборудование, необходимое только для работы собственно ТС (например, воздушный компрессор, система кондиционирования воздуха), на время проведения испытания должно быть демонтировано. Если оборудование невозможно демонтировать, то следует определить потребляемую им мощность и добавить ее к мощности двигателя, измеряемой на протяжении всего испытания в ходе испытательного цикла (испытательных циклов).

А.7 Дополнительные сведения относительно условий проведения испытаний

А.7.1 Применяемая смазка:

А.7.1.1 Марка__________________________________________________________________

А.7.1.2 Тип ___________________________________________________________________

указать процентное содержание масла в смеси, если используют смесь топлива и смазки

А.7.2 Оборудование, приводимое от двигателя (если имеется).

Мощность, потребляемую вспомогательным оборудованием, определяют только в следующих случаях:

- если вспомогательное оборудование, требуемое для работы двигателя, не установлено на двигателе и/или

-если вспомогательное оборудование, нетребуемое для работы двигателя, установлено на двигателе.

А.7.2.1 Перечень и идентифицирующие признаки

А.7.2.2 Мощность, кВт, потребляемая вспомогательным оборудованием при различных частотах вращения двигателя, мин-1:

Показатель

Режим проведения испытания

Холостой ход

Низкая частота вращения

Высокая частота вращения

Частота вращения А 1)

Частота вращения В 1)

Частота вращения С 1)

Исходная частота вращения 2)

P(а)

Мощность вспомогательного оборудования, необходимого для работы двигателя 3>, см. А.6.1















P(b)

Мощность вспомогательного оборудования, нетребуемого для работы двигателя 4), см. А.6.2















А.8 Характеристики двигателя

А.8.1 Частоты вращения двигателя 5)

Низкая частота вращения (nIo)_____________ мин-1

Высокая частота вращения (nhi)____________ мин-1

- для испытаний ESC и ELR:

холостой ход_____________________________ мин-1

частота вращения А______________________ мин-1

частота вращения B______________________ мин-1

частота вращения С______________________ мин-1

- для испытания ETC:

исходная частота вращения________________мин-1

1) В испытании ESC.

2) Только в испытании ETC.

3) Вычитают из измеренной мощности двигателя.

4) Добавляют к измеренной мощности двигателя.

5) Указать допустимые отклонения, которые должны находиться в диапазоне ±3 % значений, установленных изготовителем.

А.8.2 Потребляемая мощность, кВт, измеренная в соответствии с требованиями ГОСТ Р 41.24 при различных частотах вращения двигателя, мин-1:

Показатель

Режим проведения испытания

Холостой ход

Частота вращения А 1)

Частота вращения B 1)

Частота вращения С 1)

Исходная частота вращения 2)

P(m)

Мощность, измеренная на испытательном стенде











P(a)

Мощность, потребляемая вспомогательным оборудованием, устанавливаемым для испытания (см. А.6.1):











- если оборудование установлено;











- если не установлено

0

0

0

0

0

P(b)

Мощность, потребляемая вспомогательным оборудованием, демонтируемым на время испытания (см. А.6.2):











- если оборудование установлено;











- если не устанавлено

0

0

0

0

0

P(n)

Полезная мощность двигателя: Р(n) = Р(m) - Р(a) + Р(b)











А.8.3 Регулировки динамометра

Регулировки динамометра для испытаний ESC и ELR и для исходного цикла испытания ETC должны быть основаны на полезной мощности двигателя P(n), указанной в А.8.2. Рекомендуется устанавливать двигатель на испытательном стенде таким образом, чтобы он развивал полезную мощность. В этом случае P(m) и P(n) идентичны. Если такая установка невозможна или нецелесообразна, регулировки следует корректировать для приведения значений, полученных при измерениях, к значениям полезной мощности, рассчитанным на основе указанной в А.8.2 формулы.

А.8.3.1 Испытания ESC и ELR

Диапазоны измерений для динамометра, кВт, рассчитывают в соответствии с формулами, указанными в 1.2 дополнения 1 к приложению Д.

Нагрузка в процентах

Режим проведения испытания

Холостой ход

Частота вращения А

Частота вращения В

Частота вращения С

10

-







25

-







50

-







75

-







100









А.8.3.2 Испытание ETC

Если двигатель испытывают в условиях, не обеспечивающих измерение его полезной мощности, то поправочные формулы для приведения значений измеренной мощности или измеренной работы за цикл к значениям полезной мощности или полезной работы за цикл, как это определено в соответствии с разделом 2 дополнения 2 к приложению Д, должны быть представлены изготовителем двигателя для всего цикла и быть одобрены органом по сертификации.

1) В испытании ESC.

2) Только в испытании ETC.

Дополнение 1 (к приложению А)

Характеристики частей транспортного средства, связанных с двигателем

1 Разрежение в системе впуска при номинальной частоте вращения двигателя и 100-процентной нагрузке______________________________________________________________

2 Противодавление в системе выпуска при номинальной частоте вращения двигателя и 100-процентной нагрузке_____________________________________________________________________кПа

3 Объем системы выпуска____________________________________________________см3

4 Мощность, кВт, потребляемая вспомогательным оборудованием, необходимым для работы двигателя при различных частотах вращения двигателя, мин-1. (Состав оборудования указан в ГОСТ Р 41.24 в соответствии с устанавливаемыми в ГОСТ Р 41.24 условиями работы.)

Показатель

Режим проведения испытания

Холостой ход

Низкая частота вращения

Высокая частота вращения

Частота вращения А1)

Частота вращения B1)

Частота вращения C1)

Исходная частота вращения 2)

Р(а)

Мощность вспомогательного оборудования, необходимого для работы двигателя 3), см. А.6.1















1) Испытание ESC.

2) Только испытание ETC.

3) Вычитают из измеренной мощности двигателя.

Дополнение 2 (к приложению А)

Основные характеристики семейства двигателей

1 Общие параметры

1.1 Рабочий цикл_______________________________________________________________

1.2 Охлаждающая среда_________________________________________________________

1.3 Число цилиндров 1)

1) Если не имеется, указать «Нет».

1.4 Рабочий объем цилиндра_____________________________________________________

1.5 Принцип впуска воздуха_____________________________________________________

1.6 Тип/конструкция камеры сгорания_____________________________________________

1.7 Клапаны и патрубки - конфигурация, размеры и количество_______________________

1.8 Топливная система__________________________________________________________

1.9 Система зажигания (для газовых двигателей)____________________________________

1.10 Другие характеристики:

- система охлаждения заряда 1)___________________________________________________

- рециркуляция отработавших газов (РОГ)1)________________________________________

- впрыск воды/эмульсии 1)_______________________________________________________

- впрыск воздуха 1)_____________________________________________________________

1) Если не имеется, указать «Нет».

1.11 Последующая очистка отработавших газов 1):

Подтверждение идентичного (или наименьшего в случае базового двигателя) соотношения: объем системы/подача топлива на один такт в соответствии с указанным на диаграмме значением (указанными на диаграмме значениями) __________________________

1) Если не имеется, указать «Нет».

2 Перечень семейств двигателей

2.1 Наименование семейства дизельных двигателей

2.1.1 Технические характеристики двигателей этого семейства:

Показатель

Значение для двигателей семейства

1

2

3

4

Базовый двигатель

Тип двигателя











Число цилиндров











Номинальная частота вращения, мин-1











Объем подачи топлива на один такт при номинальной частоте вращения, мм3











Номинальная полезная мощность, кВт











Частота вращения при максимальном крутящем моменте, мин-1











Объем подачи топлива на один такт при максимальном крутящем моменте, мм3











Максимальный крутящий момент, Н·м











Низкая частота вращения на холостом ходу, мин-1











Рабочий объем цилиндра (в процентах объема цилиндра базового двигателя)









100

2.2 Наименование семейства газовых двигателей

2.2.1 Технические характеристики двигателей этого семейства

Показатель

Значение для двигателей семейства

1

2

3

4

Базовый двигатель

Тип двигателя











Число цилиндров











Номинальная частота вращения, мин-1











Объем подачи топлива на один такт при номинальной частоте вращения, мм3











Номинальная полезная мощность, кВт











Частота вращения при максимальном крутящем моменте, мин-1











Объем подачи топлива на один такт при максимальном крутящем моменте, мм3











Максимальный крутящий момент, Н·м











Низкая частота вращения на холостом ходу, мин-1











Рабочий объем цилиндра (в процентах объема цилиндра базового двигателя)









100

Регулировка момента зажигания











Поток РОГ











Воздушный насос: имеется/отсутствует











Фактическая производительность воздушного насоса











Дополнение 3 (к приложению А)

Основные характеристики типа двигателя, входящего в семейство

1 Описание двигателя

1.1 Предприятие-изготовитель___________________________________________________

1.2 Обозначение двигателя, присвоенное изготовителем______________________________

1.3 Рабочий цикл: четырехтактный/двухтактный 2)

2) Ненужное зачеркнуть.

1.4 Количество и расположение цилиндров_________________________________________

1.4.1 Диаметр цилиндра _____________________________________________________ мм

1.4.2 Ход поршня___________________________________________________________ мм

1.4.3 Порядок работы цилиндров_________________________________________________

1.5 Рабочий объем двигателя_________________________________________________ см3

1.6 Степень сжатия 3)___________________________________________________________

3) Указать допуск.

1.7 Чертеж(и) камеры сгорания и головки поршня___________________________________

1.8 Минимальное поперечное сечение впускных и выпускных каналов______________мм2

1.9 Частота вращения холостого хода_________________________________________мин-1

1.10 Максимальная полезная мощность ____________________ кВт при___________ мин-1

1.11 Максимальная допустимая частота вращения двигателя_____________________ мин-1

1.12 Максимальный полезный крутящий момент _____________ Н·м при__________ мин-1

1.13 Принцип работы: с воспламенением от сжатия/с принудительным зажиганием 2)

2) Ненужное зачеркнуть.

1.14 Топливо: дизельное/СНГ/ПГ группы Н/ПГ группы L/ПГ групп Н и L/этанол 2)

2) Ненужное зачеркнуть.

1.15 Система охлаждения:

1.15.1 Жидкостная:

1.15.1.1 Вид жидкости__________________________________________________________

1.15.1.2 Циркуляционный(ые) насос(ы): имеется/отсутствует 2)

2) Ненужное зачеркнуть.

1.15.1.3 Характеристики или марка(и) и тип(ы) (при наличии насоса)__________________

1.15.1.4 Передаточное(ые) число(а) (при наличии насоса)_____________________________

1.15.2 Воздушная:

1.15.2.1 Компрессор: имеется/отсутствует 1)

1) Представляют для каждого двигателя семейства.

1.15.2.2 Характеристики или марка(и) и тип(ы) (при наличии компрессора)_____________

1.15.2.3 Передаточное(ые) число(а) (при наличии компрессора)_______________________

1.16 Температура, устанавливаемая изготовителем:

1.16.1 Жидкостное охлаждение: максимальная температура на выходе _______________К

1.16.2 Воздушное охлаждение:

Базисная точка_________________________________________________________________

Максимальная температура в базисной точке ____________________________________ К

1.16.3 Максимальная температура впускного воздуха на выходе из промежуточного охладителя (при наличии) ________________________________________________________К

1.16.4 Максимальная температура отработавших газов в точке выпускной(ых) трубы(труб) рядом с наружным(и) фланцем(ами) выпускного(ых) коллектора(ов) или турбонагнетателя (трубонагнетателей)_____________________________________________________________ К

1.16.5 Температура топлива: мин. __________________К, макс. ______________________К

(для дизелей - на входе топливного насоса, для газовых двигателей -на последней ступени регулятора давления)

1.16.6 Давление топлива: мин. _________ кПа, макс. __________ кПа на последней ступени регулятора давления (только для газовых двигателей, работающих на ПГ)

1.16.7 Температура смазки: мин. ____________________К, макс. ____________________К

1.17 Турбонагнетатель: имеется/отсутствует 1)

1) Ненужное зачеркнуть.

1.17.1 Марка__________________________________________________________________

1.17.2 Тип ____________________________________________________________________

1.17.3 Описание системы (например, максимальное давление наддува, наличие редукционного клапана, если применимо) ___________________________________________

1.17.4 Промежуточный охладитель: имеется/отсутствует 1)

1) Ненужное зачеркнуть.

1.18 Система впуска

Максимально допустимое разрежение на впуске при номинальной частоте вращения двигателя, 100-процентной нагрузке и условиях работы в соответствии с ГОСТ Р 41.24__кПа

1.19 Система выпуска

Максимальное противодавление, допустимое на выпуске, при номинальной частоте вращения двигателя, 100-процентной нагрузке и условиях работы в соответствии с ГОСТ Р 41.24________________________________________________________________________кПа

Объем системы выпуска _____________________________________________________ дм3

2 Средства, применяемые для ограничения выбросов вредных веществ

2.1 Устройство для рециркуляции картерных газов (описание и чертежи)_______________

2.2 Дополнительные устройства, ограничивающие выбросы вредных веществ (если таковые имеются и не упомянуты в другом пункте)____________________________________

2.2.1 Каталитический нейтрализатор: имеется/отсутствует 1)

1) Ненужное зачеркнуть.

2.2.1.1 Количество каталитических нейтрализаторов и элементов______________________

2.2.1.2 Размеры, форма и объем каталитического(их) нейтрализатора(ов)_______________

2.2.1.3 Принцип действия катализатора____________________________________________

2.2.1.4 Суммарная загрузочная доза драгоценных металлов___________________________

2.2.1.5 Относительная концентрация______________________________________________

2.2.1.6 Носитель катализатора (структура и материал)________________________________

2.2.1.7 Плотность ячеек наполнителя______________________________________________

2.2.1.8 Тип корпуса каталитического(их) нейтрализатора(ов)__________________________

2.2.1.9 Расположение каталитического(их) нейтрализатора(ов) (место и относительное положение в выпускном тракте)____________________________________________________

2.2.2 Датчик кислорода: имеется/отсутствует 1)

1) Ненужное зачеркнуть.

2.2.2.1 Тип____________________________________________________________________

2.2.3 Впрыск воздуха: да/нет 1)

1) Ненужное зачеркнуть.

2.2.3.1 Тип (пульсирующая подача, компрессор и т.д.)_______________________________

2.2.4 РОГ: да/нет 1)

1) Ненужное зачеркнуть.

2.2.4.1 Характеристики (производительность и т.д.)_________________________________

2.2.5 Сажевый фильтр: имеется/отсутствует 1)

1) Ненужное зачеркнуть.

2.2.5.1 Размеры, форма и емкость сажевого фильтра_________________________________

2.2.5.2 Тип и конструкция сажевого фильтра_______________________________________

2.2.5.3 Расположение (относительное положение в выпускном тракте)_________________

2.2.5.4 Метод или система регенерации: описание и/или чертеж_______________________

2.2.6 Другие системы: имеются/отсутствуют 1)

1) Ненужное зачеркнуть.

2.2.6.1 Описание и принцип работы_______________________________________________

3 Подача топлива

3.1 Дизельные двигатели:

3.1.1 Топливный насос__________________________________________________________

Давление 2)_____________________________________________кПа или характеристика 1)

1) Ненужное зачеркнуть.

2) Указать допуск.

3.1.2 Система впрыска

3.1.2.1 Топливный насос высокого давления:

3.1.2.1.1 Марка(и)______________________________________________________________

3.1.2.1.2 Тип(ы)________________________________________________________________

3.1.2.1.3 Производительность____мм3 2) за такт при частоте вращения двигателя____мин-1 и максимальном значении впрыска или характеристика впрыска 1) 2)______________________

Указать используемый метод определения производительности: на двигателе/на насосном стенде 1) Если предусмотрена регулировка давления впрыска, привести зависимость подачи топлива и давления впрыска от частоты вращения двигателя____________________________

1) Ненужное зачеркнуть.

2) Указать допуск.

3.1.2.1.4 Опережение впрыска:

3.1.2.1.4.1 Диаграмма опережения впрыска 2)_______________________________________

2) Указать допуск.

3.1.2.1.4.2 Статическая регулировка фазы впрыска 2)_________________________________

2) Указать допуск.

3.1.2.2 Линия подачи топлива под давлением:

3.1.2.2.1 Длина______________________________________________________________ мм

3.1.2.2.2 Внутренний диаметр ________________________________________________ мм

3.1.2.3 Форсунка(и):

3.1.2.3.1 Марка(и)______________________________________________________________

3.1.2.3.2 Тип(ы)________________________________________________________________

3.1.2.3.3 Давление в начальный момент впрыска _______________________ кПа или диаграмма изменения давления 1) 2)__________________________________________________

1) Ненужное зачеркнуть.

2) Указать допуск.

3.1.2.4 Регулятор:

3.1.2.4.1 Марка(и)______________________________________________________________

3.1.2.4.2 Тип(ы):

3.1.2.4.3 Частота вращения в момент прекращения подачи топлива при полной нагрузке

________________________________________________________________________ мин-1

3.1.2.4.4 Максимальная частота вращения без нагрузки_________________________ мин-1

3.1.2.4.5 Частота вращения холостого хода____________________________________ мин-1

3.1.3 Система пуска холодного двигателя:

3.1.3.1 Марка(и)________________________________________________________________

3.1.3.2 Тип(ы)_________________________________________________________________

3.1.3.3 Описание_______________________________________________________________

3.1.3.4 Вспомогательное средство облегчения пуска:

3.1.3.4.1 Марка________________________________________________________________

3.1.3.4.2 Тип __________________________________________________________________

3.2 Двигатели, работающие на газовом топливе

3.2.1 Топливо: природный газ/СНГ 1)

1) Ненужное зачеркнуть.

3.2.2 Регулятор(ы) давления или испаритель/регулятор(ы) давления 1):

1) Ненужное зачеркнуть.

3.2.2.1 Марка__________________________________________________________________

3.2.2.2 Тип(ы)_________________________________________________________________

3.2.2.3 Число ступеней снижения давления_________________________________________

3.2.2.4 Давление на последней ступени: мин. ____________ кПа, макс. _____________ кПа

3.2.2.5 Число основных точек регулировки_________________________________________

3.2.2.6 Число точек регулировки холостого хода____________________________________

3.2.2.7 Номер сертификата соответствия требованиям ГОСТ Р_____________________

3.2.3 Топливная система:

смесительное устройство/подача газа/впрыск жидкости/непосредственный впрыск 1)

1) Ненужное зачеркнуть.

3.2.3.1 Регулирование состава смеси______________________________________________

3.2.3.2 Описание системы и/или диаграмма и чертежи_______________________________

3.2.3.3 Номер сертификата соответствия требованиям ГОСТ Р_____________________

3.2.4 Смесительное устройство:

3.2.4.1 Количество_____________________________________________________________

3 2.4.2 Марка(и)________________________________________________________________

3.2.4.3 Тип(ы)_________________________________________________________________

3.2.4.4 Расположение___________________________________________________________

3.2.4.5 Возможности регулировки_________________________________________________

3.2.4.6 Номер сертификата соответствия требованиям ГОСТ Р_____________________

3.2.5 Впрыск во впускной коллектор:

3.2.5.1 Впрыск: одноточечный/многоточечный 1)

1) Ненужное зачеркнуть.

3.2.5.2 Впрыск: непрерывный/синхронный/последовательный 1)

1) Ненужное зачеркнуть.

3.2.5.3 Оборудование для впрыска:

3.2.5.3.1 Марка(и)______________________________________________________________

3.2.5.3.2 Тип(ы)________________________________________________________________

3.2.5.3.3 Возможности регулировки_______________________________________________

3.2.5.3.4 Номер сертификата соответствия требованиям ГОСТ Р____________________

3.2.5.4 Подающий насос (если имеется):

3.2.5.4.1 Марка________________________________________________________________

3.2.5.4.2 Тип(ы)________________________________________________________________

3.2.5.4.3 Номер сертификата соответствия требованиям ГОСТ Р____________________

3.2.5.5 Форсунка(и):

3.2.5.5.1 Марка(и)______________________________________________________________

3.2.5.5.2 Тип(ы)________________________________________________________________

3.2.5.5.3 Номер сертификата соответствия требованиям ГОСТ Р____________________

3.2.6 Непосредственный впрыск:

3.2.6.1 Топливный насос/регулятор давления 1):

1) Ненужное зачеркнуть.

3.2.6.1.1 Марка(и)______________________________________________________________

3.2.6.1.2 Тип(ы)________________________________________________________________

3.2.6.1.3 Регулировка впрыска:

3.2.6.1.4 Номер сертификата соответствия требованиям ГОСТ Р____________________

3.2.6.2 Форсунка(и):

3.2.6.2.1 Марка(и)______________________________________________________________

3.2.6.2.2 Тип(ы)________________________________________________________________

3.2.6.2.3 Давление в начальный момент впрыска ________ кПа или диаграмма изменения давления 1) 2)

1) Ненужное зачеркнуть.

2) Указать допуск.

3.2.6.2.4 Номер сертификата соответствия требованиям ГОСТ Р____________________

3.2.7 Электронный управляющий блок (ЭУБ):

3.2.7.1 Марка(и)________________________________________________________________

3.2.7.2 Тип(ы)_________________________________________________________________

3.2.7.3 Возможности регулировки_________________________________________________

3.2.8 Оборудование, предназначенное непосредственно для работы на ПГ

3.2.8.1 Вариант 1 (только для случая выдачи сертификатов соответствия на двигатели, предназначенные для работы на топливе нескольких конкретных составов):

3.2.8.1.1 Состав топлива

Компонент

Молярная доля, %

исходная

максимальная

минимальная

Метан (СН4)







Этан (С2H6)







Пропан (С3Н8)







Бутан (С4Н10)







С5/С5+







Кислород (О2)







Инертный газ (N2, He, и т.п.)







3.2.8.1.2 Форсунка(и):

3.2.8.1.2.1 Марка(и)_____________________________________________________________

3.2.8.1.2.2 Тип(ы)______________________________________________________________

3.2.8.1.3 Прочее (если применимо)________________________________________________

3.2.8.2 Вариант 2 (только в случае выдачи сертификатов соответствия для работы на топливе нескольких конкретных составов)___________________________________________

4 Газораспределение

4.1 Максимальный ход клапанов и фазовые углы открытия и закрытия, определяемые относительно «мертвых» точек или эквивалентные данные_____________________________

4.2 Нормируемые и/или устанавливаемые диапазоны значений 1)______________________

1) Ненужное зачеркнуть.

5 Система зажигания (только двигатели с искровым зажиганием)

5.1 Тип системы зажигания:

общая катушка и свечи зажигания/отдельная катушка и свечи зажигания/катушка на свече/другое (указать) 1)

1) Ненужное зачеркнуть.

5.2 Устройство управления зажиганием:

5.2.1 Марка(и)_________________________________________________________________

5.2.2 Тип(ы)___________________________________________________________________

5.3 Диаграмма опережения зажигания/многопараметрическая характеристика угла опережения зажигания 1) 2)________________________________________________________

1) Ненужное зачеркнуть.

2) Указать допуск.

5.4 Регулировка момента зажигания 2)_____градусов до ВМТ при частоте вращения____мин-1 и понижении давления впуска ________________________________ кПа

1) Ненужное зачеркнуть.

2) Указать допуск.

5.5 Свечи зажигания:

5.5.1 Марка(и)_________________________________________________________________

5.5.2 Тип(ы)___________________________________________________________________

5.5.3 Установка зазора__________________________________________________________

5.6 Катушка(и) зажигания:

5.6.1 Марка(и)_________________________________________________________________

5.6.2 Тип(ы)___________________________________________________________________

Приложение Б (обязательное)

Форма приложения к сертификату соответствия типа двигателя с воспламенением от сжатия, типа двигателя, работающего на природном газе, или типа двигателя с принудительным зажиганием, работающего на сжиженном нефтяном газе, как отдельного технического агрегата в отношении выбросов вредных веществ

Бланк сертификата соответствия № _______________

Всего страниц ______________

РОСС________________________1)

ПРИЛОЖЕНИЕ

к сертификату соответствия двигателя автотранспортного средства в отношении выбросов вредных веществ на основании ГОСТ Р 41.49 (04)

1 Тип двигателя



2 Принцип сгорания: воспламенение от сжатия/принудительное зажигание 2)



2.1 Вид топлива



3 Максимальное разрежение на впуске ............................................................ кПа

4 Максимальное противодавление на выпуске ................................................ кПа

5 Мощность, потребляемая оборудованием, приводимым от двигателя:

- в промежуточных режимах ............................................. кВт

- номинальная .................................................................... кВт

6 Ограничения использования (если применимо)



7 Уровни выбросов вредных веществ двигателя/базового двигателя:

7.1 Испытание ESC (если применимо):

СО ............................................ г/кВт

ТНС .......................................... г/кВт

N0x ........................................... г/кВт

РТ ............................................. г/кВт

7.2 Испытание ELR (если применимо):

Дымность.......................................м-1

7.3 Испытание ETC (если применимо):

СО ............................................ г/кВт

ТНС .......................................... г/кВт

NMHC ...................................... г/кВт

СН4 ........................................... г/кВт

NOx ........................................... г/кВт

РТ ............................................. г/кВт

8 Двигатель, представленный для испытаний: ......................................................

Руководитель органа по сертификации _______________      ____________________

                                                                             подпись                     инициалы, фамилия

Эксперт                                                     _______________      ____________________

                                                                             подпись                     инициалы, фамилия

1) Номер серификата соответствия по Госреестру, присвоенный согласно Постановлению Госстандарта России от 24.10.2000 № 71.

2) Ненужное зачеркнуть.

Приложение В (обязательное)

Форма приложения к сертификату соответствия типа транспортного средства в отношении выбросов его двигателем вредных веществ

Бланк сертификата соответствия №_______________

Всего страниц______________

РОСС________________________1)

ПРИЛОЖЕНИЕ

к сертификату соответствия транспортного средства в отношении выбросов его двигателем вредных веществ на основании ГОСТ Р 41.49 (04)

1 Максимальное разрежение на впуске......................................................кПа

2 Максимальное противодавление, на выпуске.............................................кПа

3 Мощность, потребляемая оборудованием, приводимым от двигателя:

- в промежуточных режимах............................................кВт

- номинальная ...............................................................кВт

4 Марка и тип двигателя



5 Уровни выбросов вредных веществ двигателя/базового двигателя:

5.1 Испытание ESC (если применимо):

СО.....................................................г/кВт

ТНС...................................................г/кВт

N0 ...................................................г/кВт

РТ.....................................................г/кВт

5.2 Испытание ELR (если применимо):

Дымность........................................................л/Г7

5.3 Испытание ETC (если применимо):

СО.....................................................г/кВт

ТНС...................................................г/кВт

NMHC.................................................г/кВт

СН4...................................................г/кВт

N0x...................................................г/кВт

РТ.....................................................г/кВт

6 Двигатель, представленный для испытаний ......................................................

Руководитель органа по сертификации _________________          ____________________

                                                                             подпись                          инициалы, фамилия

Эксперт                                                      _________________          ____________________

                                                                             подпись                          инициалы, фамилия

1) Номер сертификата соответствия по Госреестру, присвоенный согласно Постановлению Госстандарта России от 24.10.2000 №71.

Приложение Г (обязательное)

Маркировка знаком соответствия

Г.1 Маркировка 1) включает в себя:

1) При получении официального утверждения на соответствие Правилам ЕЭК ООН маркировку осуществляют знаком официального утверждения по приложению 3 к Правилам ЕЭК ООН № 49.

Г.1.1 Знак соответствия по ГОСТ Р 50460 с нанесенными в нижней его части последними четырьмя знаками обозначения органа по сертификации, выдавшего сертификат соответствия.

Г.1.2 Условное обозначение римской цифрой (I, II, III или IV) предельного уровня выбросов вредных веществ в соответствии с 4.6.4 и таблицей (таблицами) в 5.2.1.

Г.1.3 Для двигателей, работающих на ПГ, - условное обозначение вида(ов) топлива, для работы на котором(ых) предназначен сертифицируемый тип двигателя (ТС) в соответствии с 4.6.4.1 (используют буквы латинского алфавита и их комбинации - Н, L, HL, Ht, Lt и HLt).

Г.1.4 Обозначение нормативного документа (в данном случае - ГОСТ Р 41.49), на основании которого был выдан сертификат соответствия.

Г.1.5 Справа от обозначения нормативного документа, в скобках, обозначение последней серии поправок к Правилам ЕЖ ООН № 49 (в данном случае - поправок серии 04), учтенной в ГОСТ Р 41.49.

Г.2 Пример маркировки двигателя, предназначенного для работы на ПГ, и ТС, укомплектованного таким двигателем, приведен на рисунке Г.1.

Рисунок Г.1

Римская цифра I указывает, что двигатель/ТС по предельным значениям выбросов вредных веществ соответствует уровню I по 4.6.4 (предельные значения конкретных вредных веществ, соответствующие этому уровню, указаны в строках А таблиц 2 и 3 в 5.2.1).

Сочетание латинских букв HL в соответствии с 4.6.4.1 указывает, что двигатель предназначен для работы на ПГ групп Н и L.

Г.З Пример маркировки двигателя, предназначенного для работы на дизельном топливе или СНГ, и ТС, укомплектованного таким двигателем, в случае, когда двигатель/ТС сертифицирован на соответствие ГОСТ Р 41.49 и другим нормативным документам, приведен на рисунке Г.2.

Рисунок Г.2

Римская цифра II в ячейке, крайней слева в верхней строке, указывает, что двигатель/ТС по предельным значениям выбросов вредных веществ, установленным ГОСТ Р 41.49, соответствует уровню II по 4.6.4 (предельные значения конкретных вредных веществ, соответствующие этому уровню, указаны в строке В1 таблиц 2 и 3 в 5.2.1). Незаполненная ячейка слева от обозначения ГОСТ Р 41.49(04), указывает на то, что двигатель предназначен для работы на дизельном топливе или СНГ.

В нижней строке маркировки обозначение ГОСТ Р 41.24(03) указывает, что двигатель (и/или ТС) также сертифицирован по дымности отработавших газов на соответствие ГОСТ Р 41.24, в котором учтена поправка серии 03 к Правилам ЕЖ ООН № 24.

Число 1,30 слева от обозначения ГОСТ Р 41.24(03) указывает, что корректированный коэффициент светопоглощения составляет 1,3 м-1.

Примечание - Обозначение органа по сертификации приведено в качестве примера.

Приложение Д (обязательное)

Процедура испытаний

Д.1 Введение

Д.1.1 В настоящем приложении описаны методы определения вредных газообразных веществ, вредных частиц и дыма, содержащихся в выбросах испытуемых двигателей. Приведены описания испытаний трех видов, которые следует применять в соответствии с 5.2:

Д.1.1.1 Испытание ESC, представляющее собой цикл, состоящий из 13 установившихся режимов.

Д.1.1.2 Испытание ELR, состоящее из последовательных ступенчатых изменений нагрузки при различных частотах вращения, являющихся составными частями единой процедуры испытания и выполняемых одновременно.

Д.1.1.3 Испытание ETC, представляющее собой посекундную последовательность переходных режимов.

Д.1.2 Испытания выполняют на двигателе, установленном на испытательном стенде и соединенном с динамометром.

Д.1.3 Принципы проведения измерений

Выбросы вредных веществ из двигателя, уровень которых подлежит измерению, включают в себя газообразные вещества (оксид углерода; общее количество углеводородов - для дизельных и газовых двигателей только в испытании ESC; углеводороды, не содержащие метан, - для дизельных и газовых двигателей только в испытании ETC; метан -для газовых двигателей только в испытании ETC и оксиды азота), вредные частицы (для дизельных двигателей, для газовых двигателей только для строк С в таблицах 2 и 3 в 5.2.1) и дым (только для дизельных двигателей в испытании ELR). Кроме того, в качестве индикаторного газа для определения коэффициента разбавления в системах полного и частичного разбавления потока часто используют диоксид углерода. Как показала инженерная практика, измерение общего содержания диоксида углерода может быть эффективным инструментом для выявления проблем, возникающих при измерениях в процессе проведения испытаний.

Д.1.3.1 Испытание ESC

В процессе выполнения предписанной последовательности режимов на прогретом двигателе необходимо постоянно измерять количественные значения упомянутых выше компонентов выбросов из двигателя путем отбора проб неочищенных отработавших газов. Испытательный цикл состоит из нескольких режимов, характеризуемых сочетаниями нагрузок и частот вращения, которые покрывают типовой диапазон эксплуатационных режимов для дизельных двигателей. В течение каждого режима измеряют концентрацию каждого составляющего вредного вещества, интенсивность потока отработавших газов и выходную мощность. Необходимо также определять массы вредных веществ. Пробу вредных частиц растворяют кондиционированным окружающим воздухом. Отбирают одну пробу после окончания полного цикла испытаний и пропускают ее через соответствующие фильтры. Массу каждого вредного вещества в выбросах двигателя, отнесенную к киловатт-часу (г/(кВт·ч)], рассчитывают как это предписано в дополнении 1 к настоящему приложению. Кроме того, измеряют NOx в трех точках, выбранных органом по сертификации в пределах контрольной области, и сравнивают измеренные значения с расчетными значениями для тех режимов испытательного цикла, совокупность которых перекрывает выбранные точки измерений.

Примечание - Точки для измерения NOx выбирают с использованием санкционированных статистических методов рандомизации.

Д.1.3.2 Испытание ELR

В процессе испытания, цель которого - определить реакцию двигателя на предписанную нагрузку, дымность прогретого двигателя определяют с помощью дымомера. Испытание заключается в последовательном повышении нагрузки на двигатель начиная с 10 % вплоть до 100 % при трех различных частотах вращения двигателя. Кроме того, необходимо дополнительно испытать двигатель в четвертом нагрузочном режиме, выбранном органом по сертификации, и сравнить измеренные значения со значениями, полученными на ранее использованных ступенях нагрузки. Пиковое значение дымности определяют, используя алгоритм усреднения, описанный в дополнении 1 к настоящему приложению.

Примечание - Дополнительный нагрузочный режим выбирают с использованием санкционированных статистических методов рандомизации.

Д.1.3.3 Испытание ETC

В процессе выполнения на прогретом двигателе предписанного переходного цикла, основанного на воспроизведении особенностей эксплуатационных режимов работы мощных двигателей, устанавливаемых на грузовые автомобили и автобусы, вышеупомянутые выбросы вредных веществ определяют после разбавления всего количества отработавших газов кондиционированным атмосферным воздухом. С помощью сигналов обратной связи, отслеживающих значения крутящего момента и частоты вращения и поступающих с динамометра, необходимо проинтегрировать мощность по времени цикла и в результате получить работу, выполненную двигателем в течение цикла. Концентрации NOx и НС за цикл определяют интегрированием сигнала, поступающего от анализатора.

Концентрации СО, СО2 и NMHC могут быть определены путем интегрирования сигнала, поступающего от анализатора, или использования процедуры накопления пробы в резервуаре. Для вредных частиц соответствующие количества проб собирают на подходящих для этой цели фильтрах. Расход разбавленных отработавших газов определяют за цикл, что позволяет рассчитать значения масс выбросов вредных веществ. Массу каждого вредного вещества в выбросах следует отнести к работе, выполненной двигателем, для того чтобы получить в результате массы всех вредных веществ, выраженные в граммах на киловатт-час [г/(кВт·ч)], как это предписано в дополнении 2 к настоящему приложению.

Д.2 Условия проведения испытаний

Д.2.1 Условия проведения испытаний двигателей

Д.2.1.1 Измеряют абсолютную температуру (Ta) воздуха на входе в двигатель, выражаемую в Кельвинах, и «сухое» атмосферное давление (ps), выражаемое в килопаскалях (кПа), и определяют параметр F по следующим формулам:

а) Для дизельных двигателей:

Двигатели без наддува и с механическим наддувом

Двигатели с турбонаддувом (с охлаждением нагнетаемого воздуха или без охлаждения)

б) Для газовых двигателей:

Д.2.1.2 Достоверность испытаний

Чтобы испытания были признаны достоверными, значения параметра F должны находиться в диапазоне 0,96 < F < 1,06.

Д.2.2 Двигатели с охлаждением воздушного заряда

Необходимо регистрировать температуру воздушного заряда, которая при частоте вращения, соответствующей декларируемой максимальной мощности и полной нагрузке, должна быть равна максимальной температуре впускного воздуха, указываемой в 1.16.3 дополнения 3 к приложению А, с допустимым отклонением ± 5 К. Температура охлаждающей субстанции должна быть не менее 293 К.

Если используют систему станции для испытаний двигателей или внешний вентилятор, то температура воздушного заряда должна быть равна максимальной температуре впускного воздуха на выходе из промежуточного охладителя, указываемой в 1.16.3 дополнения 3 к приложению А, с допустимым отклонением ± 5 К. Регулировка устройства для охлаждения воздушного заряда, удовлетворяющая приведенным выше требованиям, должна быть сохранена на протяжении всего испытательного цикла.

Д.2.3 Система впуска воздуха в двигатель

Система впуска воздуха в двигатель должна обеспечивать давление, равное верхнему пределу давления впуска, создаваемого двигателем, работающим при частоте вращения, соответствующей декларируемой максимальной мощности и полной нагрузке, с допустимым отклонением ± 100 Па.

Д.2.4 Система выпуска двигателя

Система выпуска двигателя должна обеспечивать противодавление выпуска, равное верхнему пределу противодавления выпуска, создаваемого двигателем, работающим при частоте вращения, соответствующей декларируемой максимальной мощности и полной нагрузке, с допустимым отклонением ± 1000 Па и иметь объем, равный декларируемому изготовителем, с допустимым отклонением ± 40 %. Допускается использование системы станции для испытаний ДВС, если она обеспечивает реальные условия эксплуатации. Система выпуска должна соответствовать требованиям отбора проб отработавших газов в соответствии с 3.4 дополнения 4 к приложению Д и 2.2.1 (компонент ЕР) и 2.3.1 (компонент ЕР) дополнения 6 к приложению Д.

Если двигатель укомплектован устройством окончательной очистки отработавших газов, то выпускная труба должна иметь диаметр такой же, как и, по меньшей мере, 4 диаметра трубы, направленной против потока отработавших газов и примыкающей к впускной части расширительного патрубка, содержащего устройство окончательной очистки. Расстояние от фланца выпускного патрубка или выхода из турбонагнетателя до устройства окончательной очистки отработавших газов должно быть таким же, как и при установке на ТС, или же в пределах, указанных изготовителем. Противодавление выпуска и его допустимые отклонения, которые должны удовлетворять требованиям, аналогичным приведенным выше, допускается регулировать с помощью клапана. Контейнер с устройством окончательной очистки допускается демонтировать в процессе предварительных испытаний и снятия рабочих характеристик двигателя и заменять эквивалентным контейнером с неактивным носителем катализатора.

Д.2.5 Система охлаждения

Необходимо использовать систему охлаждения, объем которой достаточен для обеспечения нормальной рабочей температуры двигателя в соответствии с предписаниями изготовителя.

Д.2.6 Масло для двигателя

Технические требования к маслу для двигателя, используемому в испытаниях, должны быть зафиксированы и представлены вместе с результатами испытаний, как предписано в А.7.1.

Д.2.7 Топливо

Необходимо использовать эталонное топливо, технические требования к которому приведены в приложении Е, Ж или И.

Температура топлива и точка измерения должны быть установлены изготовителем в пределах, указанных в А.1.16.5 приложения А. Температура топлива должна быть не ниже 306 К (33 °С). Если специальные указания отсутствуют, температура топлива на входе в подающий топливопровод должна быть 311 К ± 5 К (38 °С ± 5 °С).

Для двигателей, работающих на ПГ и СНГ, температура топлива и точка измерения должны быть установлены в пределах, указаннных в А.1.16.5 или же в А.1.16.5 дополнения 3 к приложению А, в случае, когда испытуемый двигатель не является базовым.

Д.2.8 Испытания систем окончательной очистки отработавших газов

Если двигатель оборудован системой окончательной очистки отработавших газов, выбросы вредных веществ, измеренные в испытательном цикле, должны соответствовать выбросам, получаемым в условиях эксплуатации. Если это не обеспечивается за один отдельно взятый испытательный цикл (например, для фильтров, улавливающих вредные частицы, с периодической регенерацией), необходимо провести несколько испытательных циклов и получить обобщенные результаты либо усреднением, либо с помощью коэффициентов весомости. Конкретную процедуру изготовитель двигателя должен согласовать с органом по сертификации на основе проверенной инженерной практики.

Дополнение 1 (к приложению Д)

Испытательные циклы ESC и ELR

1 Калибровки двигателя и динамометра

1.1 Определение частот вращения двигателя А, В и С

Частоты вращения двигателя A, B и C должны быть назначены изготовителем по следующей методике:

Высокую частоту вращения nhi определяют исходя из расчета 70 % объявленной максимальной полезной мощности P(n) [см. А.8.2 (приложение А)]. Наибольшей частотой вращения, соответствующей этому значению мощности по диаграмме мощности, является пы.

Низкую частоту вращения nIo определяют исходя из расчета 50 % объявленной максимальной полезной мощности P(n) [см. А.8.2 (приложение А)]. Наименьшей частотой вращения, соответствующей этому значению мощности по диаграмме мощности, является nIo.

Частоты вращения двигателя определяют по следующим формулам:

Частота A = nIo + 0,25(nhi - nIo).

Частота B = nIo + 0,50(nhi - nIo).

Частота C = nIo + 0,75(nhi - nIo).

Правильность выбора частот A, B и C может быть подтверждена одним из нижеследующих методов:

а) Для более точного определения частот вращения nhi и nIo проводят дополнительные измерения в процессе определения мощности двигателя по ГОСТ Р 41.24. Максимальную мощность, частоты nhi и nIo определяют по диаграмме мощности, а частоты вращения двигателя A, B и C рассчитывают по вышеприведенным формулам.

б) Определяют диаграммы работы двигателя в полном диапазоне зависимости нагрузок от частоты вращения начиная от максимальной частоты вращения при нулевой нагрузке до частоты вращения холостого хода, используя результаты не менее пяти измерений на каждом диапазоне 1000 мин-1 и проводя измерения в точках ± 50 мин-1 от частоты вращения, соответствующей максимальной мощности двигателя. Максимальную мощность, частоты nhi и nIo определяют по диаграмме работы двигателя, а частоты вращения двигателя A, B и C рассчитывают по вышеприведенным формулам.

Если полученные результаты измерений частот вращения A, B и C находятся в диапазонах частот, составляющих ± 3 % соответствующих частот, декларируемых изготовителем, для измерения уровней выбросов вредных веществ следует использовать эти декларированные частоты. Если отклонения любой из этих частот выходят за пределы установленного выше диапазона, для измерения уровней выбросов вредных веществ следует использовать частоты вращения, полученные на основе упомянутых выше измерений.

1.2 Определение диапазонов измерения динамометра

Необходимо экспериментально определить диаграмму крутящего момента при полной нагрузке, чтобы рассчитать значения крутящего момента для выделенных режимов испытаний в условиях измерения полезной мощности, предписанных в А.8.2 (приложение А).

Необходимо учитывать мощность, потребляемую оборудованием, приводимым от двигателя (если такое оборудование имеется). Диапазон измерения динамометра s, кВт, для каждого режима испытаний, за исключением холостого хода, определяют по формулам:

если испытания проводят в условиях, обеспечивающих получение полезной мощности, и

если испытания проводят в условиях, не обеспечивающих получение полезной мощности, где Р(n) - полезная мощность двигателя, в соответствии с А.8.2 ( приложение А) , кВт;

L - нагрузка (см. 2.7.1 настоящего дополнения), %;

Р(a) - мощность, отбираемая вспомогательным оборудованием, устанавливаемым в соответствии с А.6.1 (приложение А), кВт;

P(b) - мощность, отбираемая вспомогательным оборудованием, демонтируемым в соответствии с А.6.2 (приложение А), кВт.

2 Испытание ESC

По запросу изготовителя допускается проведение предварительных испытаний для подготовки двигателя и системы выпуска к измерительному циклу.

2.1 Подготовка фильтров для отбора проб

По меньшей мере за 1 ч до начала испытания каждый фильтр (пару фильтров) помещают в закрытую, но незапечатанную чашку Петри и устанавливают в камеру для взвешивания на период стабилизации. По окончании периода стабилизации каждый фильтр (пару фильтров) взвешивают и массу сухого фильтра регистрируют. Затем фильтр (пару фильтров) сохраняют в закрытой чашке Петри или запечатанном контейнере для фильтра до момента, когда он потребуется для испытания. Если фильтр (пару фильтров) не используют в течение 8 ч с момента выемки из камеры для взвешивания, его перед использованием повторно подготовляют и взвешивают.

2.2 Установка измерительной аппаратуры

Приборы и пробоотборники устанавливают в соответствии с предусмотренными требованиями. В случае применения для разбавления отработавших газов системы разбавления полного потока к этой системе подсоединяют выпускную трубу.

2.3 Пуск системы разбавления и двигателя

Систему разбавления и двигатель запускают и прогревают, пока все значения температур и давлений не стабилизируются при максимальной мощности в соответствии с указаниями изготовителя и на основании проверенной инженерной практики.

2.4 Пуск системы отбора проб вредных частиц

Систему отбора проб вредных частиц запускают и обеспечивают ее работу по обходной схеме. Фоновый уровень концентрации вредных частиц в разбавляющем воздухе разрешается определять, пропуская разбавляющий воздух через фильтры для отбора проб вредных частиц. Если используется отфильтрованный разбавляющий воздух, допускается проводить одно измерение до или после испытания. Если же разбавляющий воздух не фильтруется, то допускается проведение измерений до и после испытания с последующим осреднением результатов.

2.5 Регулировка коэффициента разбавления

Действие разбавляющего воздуха должно быть отрегулировано так, чтобы температура разбавленных отработавших газов непосредственно перед входом в первый фильтр не превышала 325 К (52 °С) в любом режиме испытаний. Коэффициент разбавления q должен удовлетворять условию

q ≥ 4.

Если системами предусмотрены измерения концентрации СО2 или NOx для контроля коэффициента разбавления, то необходимо измерять содержание СО2 или NOx в разбавляющем воздухе в начале и в конце каждого испытания. Фоновая концентрация СО2 или NOx в разбавляющем воздухе, измеренная до и после испытания, не должна превышать 100 млн-1 и отличаться более чем на 5 млн-1 в одном измерении от другого.

2.6 Проверка анализаторов

Анализаторы выбросов вредных веществ должны быть установлены на нуль, а и их диапазоны измерений -отрегулированы.

2.7 Испытательный цикл

2.7.1 На испытуемом двигателе необходимо воспроизвести по динамометру последовательность 13 режимов:

Номер режима

Частота вращения двигателя

Процентная нагрузка, %

Коэффициент весомости

Продолжительность режима, мин

1

Холостой ход

-

0,15

4

2

А

100

0,08

2

3

В

50

0,10

2

4

В

75

0,10

2

5

А

50

0,05

2

6

А

75

0,05

2

7

А

25

0,05

2

8

В

100

0,09

2

9

В

25

0,10

2

10

С

100

0,08

2

11

С

25

0,05

2

12

С

75

0,05

2

13

С

50

0,05

2

2.7.2 Процедура испытаний

Испытания проводят, соблюдая последовательность режимов в соответствии с их номерами в таблице, представленной в 2.7.1.

В каждом режиме двигатель должен работать предписанное время, завершая изменения частоты вращения и нагрузки в течение первых 20 с. Частоту вращения следует поддерживать в пределах ± 50 мин-1 предписанного значения, а крутящий момент - в пределах ± 2 % максимального крутящего момента для частоты вращения, на которой проводят испытание.

По запросу изготовителя последовательность режимов испытания может быть повторена несколько раз, так чтобы накопить достаточно большое количество вредных частиц на фильтре. Изготовитель должен представить подробное описание процедуры получения расчетных данных и методов расчета. Однако выбросы газообразных веществ измеряют только в течение первого цикла.

2.7.3 Показания анализаторов

Показания анализаторов должны быть зарегистрированы на ленточном самописце или получены с помощью эквивалентной системы сбора данных при прохождении потока отработавших газов через анализаторы в испытательном цикле.

2.7.4 Отбор проб вредных частиц

Для выполнения процедуры испытаний необходимо использовать одну пару фильтров (основной и вспомогательный фильтры, см. дополнение 4 к приложению Д). Коэффициенты весомости, установленные для конкретных режимов в процедуре испытаний, должны быть учтены путем отбора пробы, пропорциональной потоку отработавших газов, в процессе выполнения каждого режима испытательного цикла. Это обеспечивают, как правило, регулированием расхода потока при отборе пробы, времени отбора пробы и/или коэффициента разбавления соответственно, так чтобы удовлетворить критериям, определящим эффективные коэффициенты весомости, в соответствии с 5.6 настоящего дополнения.

Время отбора пробы для одного режима должно составлять не менее 4 с на 0,01 коэффициента весомости. В каждом режиме отбор проб следует проводить как можно позже -процесс отбора проб вредных частиц необходимо заканчивать не ранее чем за 5 с до окончания каждого режима.

2.7.5 Условия работы двигателя в процессе испытаний

В процессе выполнения каждого режима необходимо записывать частоту вращения двигателя и нагрузку, температуру воздуха и разрежение на впуске, температуру отработавших газов и противодавление выпуска, расход топлива и расход воздуха или расход отработавших газов, температуру воздушного заряда, температуру топлива и влажность. Должны быть также учтены требования к частоте вращения двигателя и нагрузке (см. 2.7.2 настоящего дополнения), которые необходимо выполнять в процессе отбора проб вредных частиц и, в любом случае, в последнюю минуту каждого режима.

Должны быть записаны все дополнительные данные, необходимые для проведения расчетов (см. разделы 4 и 5 настоящего дополнения).

2.7.6 Проверка содержания NOx в пределах контрольной области

Проверка содержания NOx в пределах контрольной области должна быть проведена непосредственно после завершения режима 13. Двигатель должен быть выдержан в режиме 13 в течение 3 мин перед началом измерений. Необходимо выполнить три измерения в различных точках контрольной области, выбранных органом по сертификации1) Время каждого измерения должно составлять 2 мин.

1) Точки измерений следует выбирать, используя утвержденные статистические методы рандомизации.

Процедура измерений, идентичная процедуре измерения NOx в цикле из 13 режимов, должна быть выполнена в соответствии с 2.7.3, 2.7.5 и 4.1 настоящего дополнения и разделом 3 дополнения 4 к приложению Д.

Расчеты должны быть выполнены в соответствии с разделом 4 настоящего дополнения.

2.7.7 Повторная проверка анализаторов

По завершении испытания необходимо для повторной проверки использовать нулевой поверочный газ и калибровочный газ. Результаты испытания будут признаны приемлемыми, если различия между значениями, полученными до и после испытания, составят менее 2 % значения, полученного для калибровочного газа.

3 Испытание ELR

3.1 Установка измерительной аппаратуры

Дымомер и пробоотборники (если их используют) должны быть установлены за глушителем системы выпуска или устройством для окончательной обработки отработавших газов любого типа (если его устанавливают) в соответствии с общими инструкциями по установке, разработанными изготовителем измерительной аппаратуры. Кроме того, должны быть учтены требования раздела 10 международного стандарта ИСО 11614 [4] там, где это применимо.

Перед любыми проверками установки на нуль и калибровки полной шкалы дымомер должен быть прогрет и приведен в стабильное состояние в соответствии с рекомендациями его изготовителя. Если дымомер оборудован системой газовой продувки для предотвращения осаждения сажи на измерительной оптике, эту систему также необходимо привести в действие и отрегулировать в соответствии с указаниями изготовителя.

3.2 Проверка дымомера

Проверки установки на нуль и калибровки полной шкалы необходимо выполнять в режиме градуировки для определения дымности, поскольку шкала дымности предлагает две достоверно определяемые точки для калибровки, а именно, 0 % дымности и 100 % дымности. Коэффициент светопоглощения, тем самым, корректируют расчетом на основе измеренной дымности и эффективной базы дымомера La, декларируемой его изготовителем, когда инструмент возвращают для тестирования в режим градуировки шкалы для определения коэффициента светопоглощения k.

При отсутствии препятствий для прохождения светового луча через дымомер показание шкалы должно быть отрегулировано на 0,0 % ±1,0 % дымности. При отсутствии попадания светового луча на светоприемник показание шкалы должно быть отрегулировано на 100,0 % ± 1,0 % дымности.

3.3 Испытательный цикл

3.3.1 Подготовка двигателя

Необходимо прогреть двигатель и систему при максимальной мощности, чтобы стабилизировать параметры двигателя в соответствии с указаниями изготовителя. Фаза предварительной подготовки необходима для того, чтобы предотвратить влияние отложений в системе выпуска, образовавшихся в предыдущих испытаниях, на результаты рабочих измерений.

После того как двигатель достигнет стабильного состояния , испытательный цикл необходимо начать в течение (20 ± 2) с после окончания фазы предварительной подготовки. По запросу изготовителя допускается до выполнения измерительного цикла дополнительно провести пробное испытание для дальнейшей подготовки.

3.3.2 Последовательность проведения испытания

Испытание состоит из трех последовательных ступенчатых увеличений нагрузки при каждой из трех частот вращения двигателя: A (цикл 1), B (цикл 2) и C (цикл 3), определяемых в соответствии с 1.1 приложения Д, за которыми следует цикл 4 при частоте вращения в пределах контрольной области и при нагрузке от 10 % до 100 %, выбираемых органом по сертификации1). Каждый цикл состоит из трех сегментов. В процессе испытаний необходимо по динамометру обеспечивать последовательность выполнения режимов, показанных на рисунке Д.1.

1) Точки измерений следует выбирать, используя утвержденные статистические методы рандомизации.

Рисунок Д.1 - Последовательность режимов в испытании ELR

а) Двигатель должен проработать на частоте вращения А и при 10 % нагрузки в течение (20 ± 2) с. Установленная частота вращения не должна выходить за пределы допустимого отклонения ± 20 мин-1, а установленный крутящий момент - за пределы допустимого отклонения ± 2 % максимального крутящего момента при используемой в испытании частоте вращения двигателя.

б) В момент окончания предыдущего сегмента испытания рычаг управления частотой вращения необходимо быстро передвинуть и затем удерживать в положении широкого открытия в течение (10 + 1) с. При этом необходимо приложить к двигателю соответствующую нагрузку, чтобы поддерживать частоту вращения двигателя в диапазоне + 150 мин-1 в течение первых 3 с и в диапазоне ± 20 мин-1 в течение оставшейся части сегмента.

в) Последовательность, описанная в перечислениях (а) и (б), должна быть повторена еще два раза.

г) По окончании третьего сегмента повышения нагрузки двигатель необходимо в течение (20 ± 2) с отрегулировать на частоту вращения В при 10 %-й нагрузке.

д) При работе двигателя на частоте В необходимо выполнить последовательность действий от (а) до (в).

е) По окончании третьего сегмента повышения нагрузки двигатель необходимо в течение (20 ± 2) с отрегулировать на частоту вращения С при 10 %-й нагрузке.

ж) При работе двигателя на частоте С необходимо выполнить последовательность действий от (а) до (в).

и) По окончании третьего сегмента повышения нагрузки двигатель необходимо в течение (20 ± 2) с отрегулировать на выбранную частоту вращения при любой выбранной нагрузке, превышающей 10 %.

к) При работе двигателя на выбранной частоте необходимо выполнить последовательность действий от (а) до (с).

3.4 Оценка достоверности результатов

Относительные среднеквадратичные отклонения средних значений дымности на каждой частоте вращения испытания SVA, SVB, SVC, рассчитанные в соответствии с 6.3.3 настоящего дополнения на основе трех последовательных сегментов увеличения нагрузки на каждой частоте вращения, должны составлять менее 15 % среднего значения или 10 % предельного значения, приведенного в таблице 2 (см. 5.2.1), в зависимости от того, какое значение больше. Если отклонения превышают указанное значение, последовательность нагрузок необходимо повторить, пока три последовательных сегмента увеличения нагрузки не будут удовлетворять критерию достоверности.

3.5 Повторная проверка дымомера

Дрейф нуля дымомера после испытаний не должен превышать ± 5 % предельного значения, приведенного в таблице 2 (см. 5.2.1).

4 Расчет выбросов вредных газообразных веществ

4.1 Оценка данных

Для оценки выбросов вредных газообразных веществ необходимо усреднить графические показания самописцев за последние 30 с работы двигателя в каждом режиме и на основе этих усредненных показаний и соответствующих данных по калибровке определить концентрации (cone) НС, СО и NOx в каждом режиме. Допускается использование других методов записи данных при условии, что они обеспечивают эквивалентную полноту данных.

Для проверки содержания NOx в пределах контрольной области изложенные выше требования применимы только для NOx.

Расход отработавших газов GEXHW или расход разбавленных отработавших газов GTOTW, используемый как допустимый вариант, определяют в соответствии с 2.3 дополнения 4 к приложению Д.

4.2 Поправка на сухое/влажное состояние

Измеренную концентрацию необходимо привести к влажному состоянию по следующей формуле, если концентрация не была уже измерена на основе влажного состояния.

conc(wet) = KW·conc(dry),

где conc(wet) - концентрация во влажном состоянии;

conc(dry) - концентрация в сухом состоянии.

Для неразбавленных отработавших газов:

и

Для разбавленных отработавших газов:

или

Для разбавляющего воздуха

Для воздуха на впуске (если его состояние отлично от разбавляющего воздуха)

где Ha, Hd - масса воды на 1 кг сухого воздуха, г/кг, в разбавляющем воздухе/воздухе на впуске;

Rd, Ra - относительная влажность разбавляющего воздуха/воздуха на впуске, %;

pd, ра - давление насыщенных паров разбавляющего воздуха/воздуха на впуске, кПа;

pВ - общее барометрическое давление, кПа.

4.3 Поправка на влажность и температуру для NOx

Так как выбросы NOx зависят от наружных атмосферных условий, концентрацию NOx необходимо корректировать с учетом температуры и влажности окружающего воздуха, используя поправочный коэффициент, вычисляемый по формуле

где А = 0,309 GFUEL/GAIRD - 0,0266;

В = -0,209 GFUEL/GAIRD + 0,00954;

Ta - температура воздуха, К;

Ha - влажность воздуха на впуске, масса воды на 1 кг сухого воздуха, г/кг, определяемая как

где Ra - относительная влажность воздуха на впуске, %;

pa - давление насыщенных паров воздуха на впуске, кПа;

рВ - общее барометрическое давление, кПа.

4.4 Расчет массовых расходов выбросов вредных веществ

Массовые расходы выбросов вредных веществ NOx mass, COmass, HCmass, г/ч, для каждого режима рассчитывают по приведенным ниже формулам, принимая плотность отработавших газов равной 1,293 кг/м3 при температуре 273 К (0 °С ) и давлении 101,3 кПа:

NOx mass = 0,001587 NOx concKH,D GEXHW;

COmass = 0,000966 COconc GEXHW;

HCmass = 0,000479 HCconc GEXHW,

где NOx conc, COconc, HCconc1) - средние, с поправкой на фон, концентрации, млн-1, вредных веществ в неразбавленных отработавших газах в каждом режиме, как определено в 4.1 настоящего дополнения.

1) На основе C1 - эквивалента.

Если, факультативно, концентрации выбросов газообразных веществ определяют в системе с полным разбавлением потока, то необходимо воспользоваться следующими формулами:

NOx mass = 0,001587 NOx conc KH,D GTOTW;

COmass = 0,000966 COconc GTOTW;

HCmass = 0,000479 HCconc GTOTW,

где NOx conc, COconc, HCconc 1) - средние, с поправкой на фон, концентрации, млн-1, вредных веществ в разбавленных отработавших газах в каждом режиме, как определено в 4.3.1.1 дополнения 2 к приложению Д.

1) На основе C1 - эквивалента.

4.5 Расчет удельных выбросов вредных веществ

Удельные выбросы , рассчитывают для всех газообразных вредных веществ следующим образом:

Коэффициенты весомости (WF), используемые в приведенных выше расчетах, выбирают в соответствии с 2.7.1 настоящего дополнения.

4.6 Расчет параметров контрольной области

Для трех контрольных точек, выбираемых в соответствии с 2.7.6 настоящего дополнения, удельные выбросы NOx измеряют и рассчитывают в соответствии с 4.6.1 настоящего дополнения, а также определяют интерполяцией результатов, полученных в режимах испытательного цикла, ближайших к соответствующей контрольной точке , согласно 4.6.2 настоящего дополнения. Затем измеренные значения сравнивают с интерполированными значениями в соответствии с 4.6.3 настоящего дополнения.

4.6.1 Расчет удельных выбросов

Выброс NOx для каждой контрольной точки Z вычисляют по следующим формулам:

NOx mass,Z = 0,001587NOx conc,ZKH,DGEXHW;

NOx.Z = NOx mass,Z/P(n)Z.

4.6.2 Определение выбросов вредных веществ в испытательных циклах

Удельный выброс NOx в каждой контрольной точке определяют интерполяцией на основе четырех ближайших режимов испытательного цикла, располагающихся в окрестности этой точки (точки Z на рисунке Д.2). Для этих режимов (R, S, Т и U) используют следующие определения:

Частота вращения (R) = Частота вращения (Т) = nRT

Частота вращения (S) = Частота вращения (U) = nSU

Нагрузка в процентах (R) - Нагрузка в процентах (S).

Нагрузка в процентах (T) = Нагрузка в процентах (U).

Удельный выброс NOx в выбранной контрольной точке Z рассчитывают по следующим формулам:

EZ = ERS + (ETU - ERS)·(MZ - MRS)/(MTU - MRS);

ETU = ET + (EU - ET)·(nZ - nRT)/(nSU - nRT)

ERS = ER + (ES - ER)·(nZ - nRT)/(nSU - nRT):

MTU = MT + (MUMT)·(nZ - nRT)/(nSU - nRT);

MRS = MR + (MS - MR)·(nZ - nRT)/(nSU - nRT),

где ER, ES, ET, EU - удельные выбросы NOx в режимах в окрестности точки Z, рассчитанные в соответствии с 4.6.1 настоящего дополнения;

MR, MS, МT, МU - крутящий момент в режимах в окрестности точки Z.

Рисунок Д.2 - Интерполяция удельного выброса NOx для контрольной точки Z

4.6.3 Сопоставление значений удельных выбросов NOx

Измеренное значение удельного выброса NOx в контрольной точке Z (NOx,Z) сопоставляют с интерполированным значением EZ по формуле

NOx,diff = 100(NOx,Z - EZ)/EZ.

5 Расчет выбросов вредных частиц

5.1 Оценка данных

Для оценки выбросов вредных частиц необходимо для каждого i-го режима записать общую массу пробы MSAM,i, полученную после прохождения отработавших газов через фильтры.

Фильтры вновь помещают в камеру для взвешивания и выдерживают там не менее 1 ч, но не более 80 ч, а затем взвешивают. Записывают полную массу фильтров и вычитают из нее массу сухих фильтров (см. 2.1 настоящего дополнения). Масса вредных частиц Mf - это сумма масс вредных частиц, собранных на основном и вспомогательном фильтрах. В случае применения поправки на фон записывают массу разбавляющего воздуха MDIL, прошедшего через фильтры, и массу вредных частиц Мd Если проводят более одного измерения, то для каждого измерения определяют отношение Мd/MDIL получают среднее значение.

5.2 Система с частичным разбавлением потока

Окончательные указываемые в отчетах результаты испытаний, проводимых для оценки выбросов вредных частиц, получают выполнением расчетов по 5.2.1 - 5.2.4. Поскольку возможно использование различных методов управления степенью разбавления, применяют и различные методы расчета для определения GEDFW. Все расчеты должны быть основаны на средних значениях, полученных в конкретных i-х режимах в процессе отбора проб.

5.2.1 Изокинетические системы

GEDFW,i = GEXHW,iqi,

где r - отношение площади поперечного сечения изокинетического пробоотборника Ap к площади выпускной трубы Ar:



5.2.2 Системы с измерением концентраций СО2 или NOx

GEDFW,i = GEXHW,iqi,

где concE - влажная концентрация пробного газа в неразбавленных отработавших газах;

concD - влажная концентрация пробного газа в разбавленных отработавших газах;

concA - влажная концентрация пробного газа в разбавляющем воздухе.

Концентрации, измеренные в сухом состоянии, должны быть преобразованы в концентрации во влажном состоянии в соответствии с 4.2 настоящего дополнения.

5.2.3 Системы с измерением СО2 и использованием метода углеродного баланса 1)

1) Полученное значение действительно только для эталонного топлива, требования к которому установлены в приложениях Е, Ж и И к настоящему стандарту.

где CO2D - концентрация СО2 в разбавленных отработавших газах;

CO2A - концентрация СО2 в разбавляющем воздухе.

Примечание - Концентрация дана в процентах объема на влажной основе.

Эта формула выведена в предположении существования углеродного баланса (атомы углерода, поступившие в двигатель, выбрасываются из двигателя с молекулами СО2) и получена из равенств:

GEDFW,i = GEXHW,iqi

и

5.2.4 Системы с измерением потока

GEDFW,i = GEXHW,iqi

5.3 Система с полным разбавлением потока

Указываемые в отчетах результаты испытаний, проводимых для оценки выбросов вредных частиц, должны быть определены в нижеследующих этапах. Все расчеты должны базироваться на средних значениях, полученных в конкретных i-х режимах в процессе отбора проб.

GEDFW,i = GTOTW,i.

5.4 Расчет расхода по потоку вредных частиц

Расход по потоку вредных частиц рассчитывают следующим образом:

где

i = 1, 2, ..., n.

Эти величины определяют за испытательный цикл суммированием средних значений по отдельным циклам в процессе отбора проб.

Массовый расход вредных частиц может быть корректирован по фону следующим образом:

Если проведено более одного измерения, отношение Md/MDIL необходимо заменить на среднее значение отношений Md/MDIL по всем измерениям.

DFi = 13,4/[concСО2 + (concСО + concНС)10-4] - для отдельных режимов

или

DFi = 13,4/concСО2 - для отдельных режимов.

5.5 Расчет удельных значений выбросов

Выбросы вредных частиц рассчитывают по формуле

5.6 Эффективный коэффициент весомости

Эффективный коэффициент весомости WFE,i для каждого режима рассчитывают следующим образом:

Значения эффективных коэффициентов весомости не должны выходить за пределы диапазона ±0,003 (±0,005 для холостого хода) значений коэффициентов весомости, перечисленных в 2.7.1 настоящего дополнения.

6 Расчет значений дымности

6.1 Алгоритм Бесселя

Средние значения мгновенных показателей дымности за 1 с, преобразованных в соответствии с 6.3.1 настоящего дополнения, рассчитывают с использованием алгоритма Бесселя. Алгоритм выполняет функцию фильтра низких частот второго порядка, и его применение требует многократных повторяющихся расчетов для определения коэффициентов. Эти коэффициенты представляют собой функцию времени реакции системы дымомера и частоты выборки. Следовательно, расчеты, предписанные в 6.1.1 настоящего дополнения, должны быть проведены заново всякий раз, когда меняются время реакции системы и/или частота выборки.

6.1.1 Расчет времени реакции фильтра и констант Бесселя

Искомое время реакции для алгоритма Бесселя tf, представляющее собой функцию времени протекания физической и электрической реакций системы дымомера, как определено в 5.2.4 дополнения 4 к приложению Д, рассчитывают по формуле

где tp - время физической реакции, с;

te - время электрической реакции, с.

Расчеты для определения отсекаемой частоты фильтра основаны на шаге итерации s ≤ 0,1 при расчете реакции на ступенчатое входное воздействие, изменяющееся от 0 до 1 (см. приложение К). Время реакции определяют как отрезок времени, прошедший с момента, когда функция Бесселя для этого шага достигает 10 % (t10), и до момента, когда она достигает 90 % (t90). Это должно быть обеспечено итерацией по fc до момента t90 - t10tf. Первую итерацию для fc определяют по формуле

Константы Бесселя Е и K рассчитывают по формулам:

где D = 0,618034;

Ω = 1/tg(πtfc) и

t - 1/частота выборки.

6.1.2 Расчет алгоритма Бесселя

Подставляя значения констант E и K, полученные по приведенным выше формулам, среднюю реакцию по Бесселю Yi на ступенчатый импульс Si рассчитывают по формуле

Yi = Yi-1 + E(Si + 2Si-1 + Si-2 – 4Yi-2) + K(Yi-1 - Yi-2),

где Si-2 = Si-1 = 0;

Si = 1;

Yi-2 = Yi-1 = 0.

Моменты времени t10 и t90 необходимо интерполировать. Разность между значениями t90 и t10 определяет время реакции tf для данного значения fc. Если это время реакции недостаточно близко к требуемому времени реакции, итерацию следует продолжить до момента, когда реальное время реакции окажется в диапазоне ±1 % требуемого времени реакции, т.е. будет выполнено условие

6.2 Оценка данных

Измерения дымности следует проводить с частотой не менее 20 Гц.

6.3 Определение дымности

6.3.1 Преобразование данных

Поскольку принцип действия всех дымомеров основан на измерении прозрачности, значения дымности получают путем преобразования прозрачности τ в коэффициент светопоглощения k по формулам:

N = 100 - τ,

где k - коэффициент светопоглощения, м-1;

LA - эффективная оптическая база дымомера, м;

N -дымность, %;

τ - прозрачность, %.

Преобразование должно быть проведено до того, как будут предприняты любые дальнейшие шаги по обработке данных.

6.3.2 Расчет дымности, осредненной по Бесселю

Соответствующая отсекаемая частота fc является одним из факторов, формирующих требуемое время реакции фильтра tf. Если эта частота уже определена итеративными вычислениями в соответствии с 6.1.1 настоящего дополнения, необходимо вычислить соответствующие константы E и K алгоритма Бесселя. Затем алгоритм Бесселя необходимо применить к мгновенным значениям следов дымности (значениям коэффициента k), как определено в 6.1.2 настоящего дополнения:

Yi = Yi-1 + E(Si + 2Si-1 + Si-2 – 4Yi-2) + K(Yi-1 - Yi-2),

Алгоритм Бесселя рекурсивен по своей природе. Следовательно, он нуждается в первичных входных величинах Si-1 и Si-2, а также в первичных выходных величинах Yi-1 и Yi-2 для запуска алгоритма. Эти величины могут быть приняты равными нулю.

Для каждого шага нагрузки при трех частотах вращения А, В и С максимальное значение Ymax для 1 с должно быть выбрано из индивидуальных значений Yi для каждого измерения дымности.

6.3.3 Окончательные результаты

Средние значения дымности (SV) в каждом цикле (при частотах вращения А, В и С) рассчитывают следующим образом:

для испытательной частоты A: SVA = (Ymax1,А + Ymax2,А + Ymax3,А)/3;

для испытательной частоты Б: SVB = (Ymax1,В + Ymax2,В + Ymax3,В)/3;

для испытательной частоты С: SVC = (Ymax1,С + Ymax2,С + Ymax3,С)/3,

где Ymax1, Ymax2, Ymax3 - максимальное среднее односекундное значение по Бесселю дымности для каждого из трех ступенчатых колебаний нагрузки. Окончательное значение получают следующим образом:

SV = (0,43SVA) + (0,56SVB) + (0,01SVC).

Дополнение 2 (к приложению Д)

Испытательный цикл ETC

1 Процедура построения карты характеристик двигателя

1.1 Определение диапазона частот вращения для построения карты характеристик

Для проведения испытания ETC в испытательном боксе необходимо предварительно построить карту характеристик двигателя с целью определить график зависимости частоты вращения от крутящего момента. Минимальную и максимальную частоты вращения для построения карты определяют следующим образом:

- минимальная частота вращения для построения карты = частоте вращения холостого хода;

- максимальная частота вращения для построения карты = nhi·1,02 или

- максимальная частота вращения для построения карты = частоте вращения, при которой значение крутящего момента при максимальной нагрузке падает до нуля.

1.2 Построение карты мощности двигателя

Двигатель прогревают в режиме максимальной мощности, чтобы стабилизировать его параметры в соответствии с указаниями изготовителя и на основании проверенной инженерной практики. Когда двигатель достигнет стабильного состояния, построение карты характеристик двигателя осуществляют в последовательности:

- с двигателя снимают нагрузку и обеспечивают его работу на холостом ходу;

- двигатель переводят на работу при регулировке топливного насоса на полную нагрузку при минимальной частоте вращения для построения карты;

- частоту вращения двигателя регулируют таким образом, чтобы она увеличивалась со средней интенсивностью (8 ± 1) мин-1/с в диапазоне от минимальной до максимальной частоты вращения, что необходимо для построения карты. Точки карты, соответствующие конкретным сочетаниям частоты вращения двигателя и крутящего момента, должны быть записаны с частотой измерений не менее одной точки в секунду.

1.3 Построение кривой на карте

Все точки карты, отображающие данные, полученные в соответствии с 1.2 настоящего дополнения, соединяют между собой с помощью линейной интерполяции между точками. Полученная в результате кривая является характеристикой карты двигателя, и ею необходимо пользоваться для преобразования приведенных значений крутящего момента двигателя в цикле в реальные значения крутящего момента для испытательного цикла в соответствии с разделом 2 настоящего дополнения.

1.4 Альтернативное построение карты

Если изготовитель утверждает, что вышеописанная методика построения карты небезопасна или нерепрезентативна для какого-либо конкретного двигателя, допускается использовать альтернативные методики построения карты. Эти альтернативные методики должны решать задачу, стоящую перед любой конкретной методикой построения карты, - определять максимальный развиваемый двигателем крутящий момент при всех частотах вращения в испытательных циклах. Отклонения от методики построения карты, устанавливаемой в настоящем разделе, по причинам, связанным с безопасностью или репрезентативностью, должны быть одобрены органом по сертификации одновременно с обоснованием их применения. Однако для двигателей с регулятором или турбо-наддувом использование постоянно уменьшающихся размахов колебаний частоты оборотов двигателя не допускается ни в каких случаях.

1.5 Повторные испытания

Двигатель не нуждается в картографировании характеристик перед каждым испытательным циклом. Повторное картографирование проводят перед испытательным циклом в следующих случаях:

- после снятия последней карты прошло слишком много времени (определяется квалифицированной инженерной оценкой) или

- были произведены такие физические изменения самого двигателя или его регулировок, которые могли повлиять на его характеристики.

2 Построение исходного испытательного цикла

Переходный испытательный цикл описан в дополнении 3 к настоящему приложению. Приведенные значения крутящего момента и частоты вращения заменяют на их реальные значения, как описано ниже, чтобы преобразовать этот цикл в исходный.

2.1 Реальная частота вращения

Частоту вращения двигателя преобразуют из приведенной в реальную с помощью следующего равенства:

где nreal - реальная частота вращения, мин-1;

 - приведенная частота вращения, %;

nidie - частота вращения холостого хода, мин-1;

nref - исходная частота вращения, мин-1.

Исходная частота вращения nref соответствует 100 %-м значениям частоты вращения на графике показаний динамометра, приведенном в дополнении 3 к настоящему приложению. Ее определяют следующим образом (см. рисунок 1):

nref = nlo + 0,95(nhi - nlo).

где nhi и nlo - определены в соответствии с разделом 2 настоящего стандарта или в соответствии с 1.1 дополнения 1 к настоящему приложению.

2.2 Реальный крутящий момент

Приведенный крутящий момент определяют в процентах максимального крутящего момента при соответствующей частоте вращения. Значения приведенного крутящего момента в исходном цикле преобразуют в реальные значения с использованием карты характеристик, определяемой по 1.3 настоящего дополнения, следующим образом:

где Мreal - реальный крутящий момент, кН·м;

 - приведенный крутящий момент, %;

Мmax - максимальный крутящий момент (при той же частоте вращения двигателя, что и Mreal, в соответствии с 2.1 настоящего дополнения), кН·м.

Для построения исходного цикла следует принимать во внимание отрицательные значения крутящего момента в точках m, где происходит прокрутка двигателя. Реальные значения крутящего момента при этом определяют одним из следующих способов:

- принятием значения крутящего момента, равного минус 40 % значения положительного крутящего момента, достижимого при соответствующей частоте вращения двигателя;

- построением карты для отрицательного крутящего момента, необходимого для прокрутки двигателя в диапазоне частот вращения двигателя, требуемых для построения карты, от минимальной до максимальной;

- определением отрицательного крутящего момента, требуемого для прокрутки двигателя при частоте вращения холостого хода и исходной частоте вращения, и линейной интерполяцией между этими двумя точками.

2.3 Пример процедуры получения реального значения из приведенного

В качестве примера взяты следующие испытательные точки:

- приведенная частота вращения двигателя - 43 %;

- приведенный крутящий момент - 82 %.

Заданные базовые значения:

- исходная частота вращения - 2200 мин-1;

- частота вращения холостого хода - 600 мин-1.

В результате получены:

- реальная частота вращения

- реальный крутящий момент

так как максимальный крутящий момент для частоты вращения двигателя 1288 мин-1, найденный по характеристике, взятой с карты, - 700 Н·м .

3 Процедура проведения испытаний для оценки выбросов вредных веществ

По запросу изготовителя до начала измерительного цикла допускается проведение предварительных испытаний для подготовки двигателя и системы выпуска отработавших газов.

Двигатели, работающие на ПГ и СНГ, должны пройти обкатку в цикле ETC. Двигатели должны выполнить не менее двух циклов ETC и продолжать работать, пока выбросы СО, измеренные в течение одного цикла ETC, не будут превышать выбросы СО, измеренные в предыдущем цикле, менее чем на 10 %.

3.1 Подготовка фильтров для отбора проб (в случае применения фильтров)

Не менее чем за 1 ч до начала испытаний каждый фильтр (пару фильтров) помещают в закрытую, но незапечатанную чашку Петри и устанавливают в камеру для взвешивания на период стабилизации. По окончании периода стабилизации каждый фильтр (пару фильтров) взвешивают и записывают массу сухого фильтра. Затем фильтр (пару фильтров) сохраняют в закрытой чашке Петри или запечатанном контейнере для фильтра до момента, когда он потребуется для испытаний. Если фильтр (пару фильтров) не используют в течение 8 ч с момента выемки из камеры для взвешивания, его перед использованием повторно подготовляют и взвешивают.

3.2 Установка измерительного оборудования

Приборы и пробоотборники устанавливают в соответствии с предусмотренными требованиями. К системе разбавления полного потока подсоединяют выпускную трубу.

3.3 Пуск системы разбавления и двигателя

Систему разбавления и двигатель запускают и прогревают, пока все значения температур и давлений не стабилизируются при максимальной мощности в соответствии с указаниями изготовителя и на основе проверенной инженерной практики.

3.4 Пуск системы отбора проб вредных частиц (в случае применения системы)

Систему отбора проб вредных частиц приводят в действие и обеспечивают ее работу по обходной схеме. Фоновый уровень концентрации вредных частиц в разбавляющем воздухе разрешается определять, пропуская разбавляющий воздух через фильтры для отбора проб вредных частиц. В случае использования отфильтрованного разбавляющего воздуха допускается проводить одно измерение до или после испытания. Если же разбавляющий воздух не фильтруют, то допускается проведение измерений до и после испытания с последующим осреднением результатов.

3.5 Регулировка системы разбавления полного потока

Суммарный разбавленный поток отработавших газов должен быть отрегулирован так, чтобы исключить возможность конденсации воды в системе и обеспечить максимальную температуру на поверхности фильтра не более 325 К (52 °С) [см. 2.3.1 (компонент DT) дополнения 6 к приложению Д].

3.6 Проверка анализаторов

Анализаторы выбросов должны быть установлены на нуль, а их диапазоны измерений - отрегулированы. Мешки для отбора проб отработавших газов (в случае их использования) необходимо снять.

3.7 Процедура пуска двигателя

Двигатель, состояние которого предварительно было стабилизировано, запускают в соответствии с процедурой, рекомендованной изготовителем и изложенной в руководстве по эксплуатации. При этом может быть использован стартер двигателя или динамометр. Допускается также начать испытательный цикл непосредственно после окончания фазы предварительной подготовки без глушения двигателя, когда двигатель будет работать в режиме холостого хода.

3.8 Испытательный цикл

3.8.1 Последовательность этапов испытания

Последовательности этапов испытания начинают выполнять после того, как двигатель перейдет к работе в режиме холостого хода. Испытание проводят в соответствии с разделом 2 настоящего дополнения. Частота выдачи команд на установку частоты вращения и крутящего момента двигателя должна быть не менее 5 Гц (рекомендуемая частота - 10 Гц). Частота регистрации данных обратной связи о реальных частоте вращения и крутящем моменте - не реже одного раза в секунду на протяжении испытательного цикла. Допускается электронная фильтрация сигналов.

3.8.2 Показания анализатора

При пуске двигателя или в начальный момент испытательного цикла (если цикл начался непосредственно после фазы предварительной подготовки) необходимо привести в действие измерительное оборудование, синхронно выполнив следующие действия:

- активизировать поток разбавляющего воздуха для отбора проб или анализа результатов;

- активизировать поток разбавленных отработавших газов для сбора проб или анализа результатов;

- начать количественные измерения разбавленных отработавших газов (CVS) и задаваемых значений температуры и давления;

- начать запись данных обратной связи с динамометра о реальных частоте вращения и крутящем моменте двигателя.

Концентрации НС и NOx следует измерять в смесительном канале непрерывно с частотой 2 Гц. Средние значения концентраций определяют путем интегрирования сигналов от анализатора в течение испытательного цикла. Время задержки срабатывания системы не должно превышать 20 с и должно быть согласовано, при необходимости, со смещениями по времени/циклу флуктуации потока при CVS и отборе проб. Концентрации СО, СО2, NMHC и СН4 определяют интегрированием или анализом концентраций этих веществ в отработавших газах, накопившихся в мешке для отбора проб в течение одного цикла. Концентрации газообразных вредных веществ в разбавляющем воздухе определяют методом интеграции или накоплением в мешке для фоновых включений. Все другие показания необходимо записывать с частотой не менее 1 Гц.

3.8.3 Отбор проб вредных частиц (в случае применения этого процесса)

При пуске двигателя или в начале испытательного цикла (если цикл начинается непосредственно после окончания предварительной подготовки двигателя) систему отбора проб вредных частиц переключают с обходного тракта на режим накопления вредных частиц.

При отсутствии компенсации потока насос(ы) для отбора проб должен (должны) быть отрегулирован(ы) так, чтобы отклонения расхода потока через пробоотборник или передаточную трубу не превышали ± 5 % расхода потока, установленного регулировкой. При наличии компенсации потока (т.е. пропорциональном управлении потоком через пробоотборник) должно быть продемонстрировано, что отношение потока, идущего по основному трубопроводу, к потоку через пробоотборник для вредных частиц не должно отклоняться более чем на + 5 % от значения этого отношения, установленного регулировкой (за исключением первых 10 с процесса отбора проб).

Примечание - В случае работы при двойном разбавлении расход потока через пробоотборник равняется разности между расходом потока через фильтры пробоотборника и расходом потока вторичного разбавляющего воздуха.

Должны быть измерены средние температура и давление на входе потока в газовый(е) счетчик(и) или другую измерительную аппаратуру. Если заданный расход потока невозможно поддерживать на всем протяжении цикла (с отклонениями не более ± 5 %) из-за интенсивных отложений частиц на фильтре, полученные результаты следует аннулировать и повторить испытание, используя пониженный расход потока и/или фильтр увеличенного диаметра.

3.8.4 Действия в случае, если заглох двигатель

Если в процессе выполнения испытательного цикла заглох двигатель, его следует заново подготовить к испытаниям и повторить испытание. Если в испытательном цикле возникла неисправность в любом из устройств, необходимых для проведения испытаний, испытание признают недействительным.

3.8.5 Работы, выполняемые после испытания

По завершении испытания необходимо прекратить измерения объема разбавленных отработавших газов, газового потока, направляемого в накопительные мешки, а также остановить насос для отбора проб. Что касается интегрирующих систем анализаторов, то отбор проб должен продолжаться до момента перекрытия времени задержки срабатывания системы.

Концентрации вредных веществ в накопительных мешках (при использовании таких мешков) должны быть подвергнуты анализу как можно быстрее, в любом случае не позднее чем через 20 мин после окончания испытательного цикла.

После испытания, проведенного с целью измерить выбросы вредных веществ, необходимо провести повторную проверку анализатора с помощью пробного (нулевого) газа и того же самого калибровочного газа. Результаты испытания будут признаны приемлемыми, если разность между результатами проверки анализатора, полученными перед проведением испытания, и результатами, полученными после его проведения, не превышает ± 2 % значений, полученных для калибровочного газа.

В случае испытания дизельных двигателей фильтры для улавливания вредных частиц необходимо возвратить в камеру для взвешивания не позднее чем через 1 ч после завершения испытания, и там они должны быть выдержаны в закрытой, но негерметичной чашке Петри не менее чем 1 ч, но не более 80 ч перед взвешиванием.

3.9 Проверка достоверности хода испытаний

3.9.1 Сдвиг данных по времени

Чтобы свести к минимуму эффект смещения из-за задержки по времени между задаваемыми и получаемыми значениями параметров цикла, вся последовательность сигналов, показывающих реальные получаемые на двигателе значения частоты вращения и крутящего момента, может быть сдвинута по времени вперед или назад по отношению к исходной последовательности значений частоты вращения и крутящего момента. Если получаемые от двигателя сигналы имеют сдвиг, то сдвиг по частоте вращения и крутящему моменту должен иметь одинаковое значение и направление.

3.9.2 Расчет работы за цикл

Реальная работа за цикл в киловатт-часах должна быть рассчитана с использованием всех записанных реальных пар значений частоты вращения и крутящего момента, полученных на двигателе. Если был выбран такой вариант, то его следует выполнять каждый раз после того, как будет иметь место сдвиг по времени данных, поступающих от двигателя. Реальную работу за цикл Wakt используют для сравнения с исходной работой за цикл Wref и для расчета удельных значений выбросов вредных веществ (см. 4.4 и 5.2 настоящего дополнения). Аналогичная методология должна быть использована для получения интегральных значений задаваемой и реальной мощности двигателя. Если необходимо определить значения параметров между соседними задаваемыми или соседними измеренными значениями, то следует использовать линейную интерполяцию.

При интеграции исходной и реальной работы за цикл все отрицательные значения крутящего момента должны быть приняты равными нулю и учтены. Если интеграция выполняется с частотой менее 5 Гц и если в течение отрезка времени между измерениями крутящий момент меняет знак, то отрицательную часть крутящего момента необходимо при вычислениях принять равной нулю. Положительная часть крутящего момента должна быть учтена в интегрированном значении работы.

Wakt должна находиться в диапазоне от минус 15 % до плюс 5 % Wref.

3.9.3 Статистические критерии достоверности испытательного цикла

Линейная регрессия реальных значений, полученных от двигателя, по исходным значениям должна быть выполнена для частоты вращения, крутящего момента и мощности. Эту операцию следует проводить каждый раз после того, как будет иметь место сдвиг по времени данных, поступающих от двигателя, если такой вариант будет выбран. Должен быть применен метод наименьших квадратов, ориентированный на уравнение, определяющее статистически наиболее вероятную зависимость

y = mx + b,

где y - полученное от двигателя (реальное) значение частоты вращения, мин-1, крутящего момента, Н·м, или мощности, кВт.

m - коэффициент наклона линии регрессии;

x - исходное значение частоты вращения, мин-1, крутящего момента, Н·м, или мощности, кВт;

b - отсекаемое на оси у значение линии регрессии.

Для каждой линии регрессии необходимо рассчитать стандартную погрешность оценки SE по y и x и коэффициент смешанной корреляции r2.

Рекомендуется выполнять данный анализ с частотой 1 Гц. Все отрицательные значения исходного крутящего момента и связанные с ними значения реального крутящего момента, полученного на двигателе, должны быть исключены из расчета статистических характеристик достоверности крутящего момента. Для того чтобы испытание было признано достоверным, необходимо соответствие критериям таблицы Д.1.

Таблица Д.1

Допуски параметров регрессии

Наименование и обозначение параметра регрессии

Значение отклонений параметра регрессии для параметров двигателя

частоты вращения

крутящего момента

мощности

Стандартная погрешность оценки по осям y и x SE

Не более 100 мин-1

Не более 13 % (15 %) максимального крутящего момента по карте мощности

Не более 8 % (15 %) максимальной мощности по карте мощности

Коэффициент наклона линии регрессии m

0,95-1,03

0,83 - 1,03

0,89-1,03

(0,83-1,03)

Коэффициент смешанной корреляции r2

Не менее 0,9700

Не менее 0,8800

Не менее 0,9100

(не менее 0,9500)

(не менее 0,7500)

(не менее 0,7500)

Отсекаемое на оси у значение линии регрессии b

± 50 мин-1

± 20 Н-м или ± 2 %

± 4 кВт или ± 2 %



(± 20 Н-м или ± 3 %) максимального крутящего момента в зависимости от того, какое значение больше

(± 4 кВт или ± 3 %) максимальной мощности в зависимости от того, какое значение больше

Примечание - Значения, указанные в скобках, допускается использовать для сертификационных испытаний газовых двигателей до 1 октября 2005 г.

Допускаются исключения точек из регрессионного анализа в соответствии с таблицей Д.2.

Таблица Д.2

Условия для исключения точек из регрессионного анализа

Условие, при котором допускается исключение

Исключаемый параметр

Реальный крутящий момент при полной нагрузке, полученный на двигателе, не равен исходному крутящему моменту

Крутящий момент и/или мощность

Реальный крутящий момент при отсутствии нагрузки, полученный на двигателе не в режиме холостого хода, превышает исходный крутящий момент

Крутящий момент и/или мощность

Реальная частота вращения на двигателе при отсутствии нагрузки и закрытом дросселе в режиме холостого хода превышает исходную частоту вращения

Частота вращения двигателя и/или мощность

4 Расчет выбросов вредных газообразных веществ

4.1 Определение расхода потока разбавленных отработавших газов

Суммарный расход потока разбавленных отработавших газов за цикл в килограммах за цикл определяют на основе значений, измеренных в цикле, и соответствующих данных о калибровке устройств для измерения расхода (V0 для PDP или KV для CFV, в соответствии с разделом 2 дополнения 5 к приложению Д). Если температура разбавленных отработавших газов поддерживается постоянной в течение всего цикла с помощью теплообменника (с допустимыми отклонениями ± 6 К для системы PDP - CVS, ± 11 К для системы CFV-CVS в соответствии с 2.3 дополнения 6 к приложению Д), то для расчета используют следующие формулы:

Для системы PDP - CVS:

MTOTW = 1,293V0NP(pВ - p1)273/(101,3T),

где MTOTW - масса разбавленных отработавших газов на влажной основе за цикл, кг;

V0 - объем газа, подаваемого за один оборот в условиях испытания, м3/об;

NP - суммарное число оборотов вала насоса за испытание;

pВ - атмосферное давление в испытательном боксе, кПа;

p1 - уменьшение давления по сравнению с атмосферным на входе в насос, кПа;

T - средняя температура за цикл разбавленных отработавших газов на входе в насос, К.

Для системы CFV - CVS:

MTOTW = 1,293tKVpA/T0,5,

где MTOTW - масса разбавленных отработавших газов на влажной основе за цикл, кг;

t - продолжительность цикла, с;

KV - калибровочный коэффициент для трубки Вентури с критическим расходом (CFV) при стандартных условиях;

pA - абсолютное давление на входе в трубку Вентури, кПа;

T - абсолютная температура на входе в трубку Вентури, К.

Если применяют систему с компенсацией потока (т.е. без теплообменника), то необходимо рассчитывать мгновенные значения масс выбросов вредных веществ и интегрировать их за цикл. В этом случае мгновенное значение массы разбавленных отработавших газов определяют по следующим формулам:

Для системы PDP - CVS:

MTOTW,i = 1,293V0NP,i(pВ - p1)273/(101,3T),

где MTOTW,i - мгновенное значение массы разбавленных отработавших газов на влажной основе, кг;

NP,i - суммарное число оборотов вала насоса за i-й временной интервал.

Для системы CFV - CVS:

MTOTW,i = 1,293∆tiKVpA/T0,5,

где MTOTW,i - мгновенное значение массы разбавленных отработавших газов на влажной основе, кг;

ti - i-й временной интервал, с.

Если суммарная масса отобранной пробы вредных частиц (МSAM) и вредных газообразных веществ превышает 0,5 % суммарного значения массы потока CVS (MTOTW), то поток CVS следует корректировать по МSAM или поток вредных частиц, идущий на отбор проб, следует соединить с потоком CVS до его входа в устройство для измерения потока (PDP или CFV).

4.2 Коррекция NOx по влажности

Так как выбросы NOx зависят от состояния наружного воздуха, концентрацию NOx необходимо корректировать с учетом влажности наружного воздуха с помощью коэффициентов, рассчитываемых по следующим формулам:

а) для дизельных двигателей:

б) для газовых двигателей:

где Ha - влажность воздуха на впуске (в граммах на кг сухого воздуха), и

где Ra - относительная влажность воздуха на впуске, %;

pa - давление насыщенного пара воздуха на впуске, кПа;

pВ - общее барометрическое давление, кПа.

4.3 Расчет массового расхода потока выбросов вредных веществ

4.3.1 Системы с постоянным массовым расходом

Для систем с теплообменником массовые расходы вредных веществ в граммах за цикл определяют по следующим уравнениям:

NOx mass = 0,001587NOx concKH,DMTOTW (для дизельных двигателей);

NOx mass = 0,001587NOx concKH,GMTOTW (для газовых двигателей);

COmass = 0,000966COconcMTOTW (для всех двигателей);

HCmass = 0,000479HCconcMTOTW (для дизельных двигателей);

HCmass = 0,000502HCconcMTOTW (для двигателей, работающих на СНГ);

HCmass = 0,000552HCconcMTOTW (для двигателей, работающих на ПГ);

NMHCmass = 0,000479NMHCconcMTOTW (для дизельных двигателей);

NMHCmass = 0,000502NMHCconcMTOTW (для двигателей, работающих на СНГ);

NMHCmass = 0,000516NMHCconcMTOTW (для двигателей, работающих на ПГ);

CH4mass = 0,000552СН4concMTOTW (для двигателей, работающих на ПГ),

где NOx conc, COconc, HCconc1), NMHCconc, СН4conc - средние концентрации за цикл, корректированные по фону, полученные методом интеграции (обязательно для NOx и НС) или измеренные в накопительном мешке, млн-1;

MTOTW - суммарная масса растворенных отработавших газов за цикл, как определено в 4.1 настоящего дополнения, кг;

KH,D - поправочный коэффициент на влажность для дизельных двигателей, как определено в 4.2 настоящего дополнения;

KH,G - поправочный коэффициент на влажность для газовых двигателей, как определено в 4.2 настоящего дополнения.

1) На основе углерода C1

Концентрации NOx conc, COconc, HCconc, NMHCconc, СН4conc измеренные на сухой основе, следует преобразовать в концентрации на влажной основе в соответствии с 4.2 дополнения 1 к приложению Д.

Определение NMHCconc и СН4conc зависит от используемого метода (см. 3.3.4 дополнения 4 к приложению Д). Обе концентрации должны быть определены как указано ниже, тем самым, для определения NMHCconc концентрацию СН4 следует вычесть из концентрации НС:

а) метод GC:

NMHCconc = HCconc - СН4conc;

б) метод NMC:

где HC(w/Cutter) - концентрация НС при прохождении газа, предназначенного для отбора проб, через NMC;

HC(w/o Cutter) - концентрация НС при прохождении газа, предназначенного для отбора проб, в обход NMC;

CEM - эффективность метана в соответствии с определением, данным в 1.8.4.1 дополнения 5 к приложению Д;

CEE - эффективность этана в соответствии с определением, данным в 1.8.4.2 дополнения 5 к приложению Д.

4.3.1.1 Определение концентраций, корректированных по фону

Средние фоновые концентрации выбросов вредных газообразных веществ в разбавляющем воздухе необходимо вычесть из измеренных концентраций, чтобы получить «чистые» концентрации газообразных выбросов. Средние значения фоновых концентраций можно определить с помощью накопительного мешка или непрерывным измерением с последующей интеграцией. Необходимо пользоваться формулой

conc = conc e - conc d [1 - (1/DF)],

где conc - концентрация соответствующего вредного вещества в разбавленных отработавших газах, корректированная с учетом количества этого вещества, содержащегося в разбавляющем воздухе, млн-1;

conc e - концентрация соответствующего вредного вещества, измеренная в разбавленных отработавших газах, млн-1;

conc d - концентрация соответствующего вредного вещества, измеренная в разбавляющем воздухе, млн-1;

DF - коэффициент разбавления. Коэффициент разбавления DF определяют следующим образом:

где СО2 conc e - концентрация СО2 в разбавленных отработавших газах, объемная доля, %;

НСconc e - концентрация НС в разбавленных отработавших газах, млн-1 на основе С1;

СОconc e - концентрация СО в разбавленных отработавших газах, млн-1;

FS - стехиометрический коэффициент.

Концентрации, измеренные на сухой основе, должны быть преобразованы в концентрации на влажной основе в соответствии с 4.2 дополнения 1 к приложению Д.

Стехиометрический коэффициент рассчитывают следующим образом:

где x, у - состав топлива СxНy.

Если состав топлива неизвестен, допускается использовать следующие значения стехиометрических коэффициентов:

FS = 13,4 (дизельные двигатели);

FS = 11,6 (двигатели, работающие на СНГ);

FS = 9,5 (двигатели, работающие на ПГ).

4.3.2 Системы с компенсацией расхода

Для систем без теплообменника значения масс выбросов в граммах за цикл (г/цикл) получают на основе расчета мгновенных значений масс выбросов и интегрирования этих мгновенных значений на протяжении цикла. Кроме того, необходимо выполнить фоновую коррекцию, причем эту коррекцию следует проводить непосредственно по мгновенным значениям концентрации. Вычисления необходимо проводить по следующим формулам:

для дизельных двигателей:

для газовых двигателей:

для всех двигателей:

для дизельных двигателей:

для двигателей, работающих на СНГ:

для двигателей, работающих на ПГ:

для дизельных двигателей:

для двигателей, работающих на СНГ:

для двигателей, работающих на ПГ:

для двигателей, работающих на ПГ:

где conc e - концентрация соответствующего вредного вещества, измеренная в разбавленных отработавших газах, млн-1;

conc d - концентрация соответствующего вредного вещества, измеренная в разбавляющем воздухе, млн-1;

MTOTW,i - мгновенное значение массы разбавленных отработавших газов (см. 4.1 настоящего дополнения), кг;

MTOTW - суммарное значение массы разбавленных отработавших газов (см. 4.1 настоящего дополнения), кг;

KH,D - поправочный коэффициент на влажность для дизельных двигателей (см. 4.2 настоящего дополнения), основанный на средней за цикл влажности воздуха на впуске;

KH,G - поправочный коэффициент на влажность для газовых двигателей (см. 4.2 настоящего дополнения), основанный на средней за цикл влажности воздуха на впуске;

DF - коэффициент разбавления (см. 4.3.1.1 настоящего дополнения).

4.4 Расчет удельных выбросов

Удельные выбросы в граммах на киловатт-час рассчитывают для каждого отдельного компонента следующим образом:

где Wact - реально выполненная работа за цикл (см. 3.9.2 настоящего дополнения), кВт·ч.

5 Расчет выбросов вредных частиц (если это применимо)

5.1 Массу вредных частиц PTmass, г/цикл, рассчитывают следующим образом:

где Mf - масса вредных частиц, отобранная за цикл, мг;

MTOTW- суммарная масса разбавленных отработавших газов за цикл (см. 4.1 настоящего дополнения), кг;

MSAM - масса разбавленных отработавших газов, взятых из смесительного канала для отбора проб вредных частиц, кг;

Mf = Mf,p + Mf,b, если взвешивание проводят раздельно, мг,

где Mf,p - масса вредных частиц, собранных на основном фильтре, мг,

Mf,b - масса вредных частиц, собранных на вспомогательном фильтре, мг.

Если используют систему с двойным разбавлением, массу воздуха для вторичного разбавления необходимо вычесть из общей массы дважды разбавленных отработавших газов, пропущенных через фильтры для отбора проб вредных частиц:

MSAM = MTOT - MSEC,

где MTOT - масса дважды разбавленных отработавших газов, кг;

MSEC - масса воздуха, используемого для вторичного разбавления, кг.

Если фоновый уровень вредных частиц в разбавляющем воздухе определен в соответствии с 3.4 настоящего дополнения, масса вредных частиц может быть корректирована по фону. В этом случае массу вредных частиц PTmass, г/цикл, определяют по уравнению

где Mf, MSAM, MTOTW - см. выше;

MDIL- масса первично разбавленного воздуха, пропущенного через пробоотборник для вредных частиц;

Мd - масса отобранных фоновых вредных частиц в первичном разбавляющем воздухе, кг;

DF - коэффициент разбавления (см. 4.3.1.1 настоящего дополнения).

5.2 Расчет удельных выбросов

Удельные выбросы вредных частиц рт г/(кВт·ч), рассчитывают следующим образом:

где Wact - реально выполненная работа за цикл, кВт·ч, как определено в 3.9.2 настоящего дополнения. ;

Дополнение 3 (к приложению Д)

Программа задания режима работы двигателя на динамометрическом стенде в испытательном цикле ETC

Таблица Д.3

Время, с

Приведенная Частота вращения, %

Приведенный крутящий момент, %

Время, с

Приведенная частота вращения, %

Приведенный крутящий момент, %

Время, с

Приведенная частота вращения, %

Приведенный крутящий момент, %

1

0

0

50

0

0

99

0

0

2

0

0

51

0

0

100

0

0

3

0

0

52

0

0

101

0

0

4

0

0

53

0

0

102

0

0

5

0

0

54

0

0

103

0

0

6

0

0

55

0

0

104

0

0

7

0

0

56

0

0

105

0

0

8

0

0

57

0

0

106

0

0

9

0

0

58

0

0

107

0

0

10

0

0

59

0

0

108

11,6

14,8

11

0

0

60

0

0

109

0

0

12

0

0

61

0

0

110

27,2

74,8

13

0

0

62

25,5

11,1

111

17

76,9

14

0

0

63

28,5

20,9

112

36

78

15

0

0

64

32

73,9

113

59,7

86

16

0,1

1,5

65

4

82,3

114

80,8

17,9

17

23,1

21,5

66

34,5

80,4

115

49,7

0

18

12,6

28,5

67

64,1

86

116

65,6

86

19

21,8

71

68

58

0

117

78,6

72,2

20

19,7

76,8

69

50,3

83,4

118

64,9

m

21

54,6

80,9

70

66,4

99,1

119

44,3

m

22

71,3

4,9

71

81,4

99,6

120

51,4

83,4

23

55,9

18,1

72

88,7

73,4

121

58,1

97

24

72

85,4

73

52,5

0

122

69,3

99,3

25

86,7

61,8

74

46,4

58,5

123

72

20,8

26

51,7

0

75

48,6

90,9

124

72,1

m

27

53,4

48,9

76

55,2

99,4

125

65,3

m

28

34,2

87,6

77

62,3

99

126

64

m

29

45,5

92,7

78

68,4

91,5

127

59,7

m

30

54,6

99,5

79

74,5

73,7

128

52,8

m

31

64,5

96,8

80

38

0

129

45,9

m

32

71,7

85,4

81

41,8

89,6

130

38,7

m

33

79,4

54,8

82

47,1

99,2

131

32,4

m

34

89,7

99,4

83

52,5

99,8

132

27

m

35

57,4

0

84

56,9

80,8

133

21,7

m

36

59,7

30,6

85

58,3

11,8

134

19,1

0,4

37

90,1

m

86

56,2

m

135

34,7

14

38

82,9

m

87

52

m

136

16,4

48,6

39

51,3

m

88

43,3

m

137

0

11,2

40

28,5

m

89

36,1

m

138

1,2

2,1

41

29,3

m

90

27,6

m

139

30,1

19,3

42

26,7

m

91

21,1

m

140

30

73,9

43

20,4

m

92

8

0

141

54,4

74,4

44

14,1

0

93

0

0

142

77,2

55,6

45

6,5

0

94

0

0

143

58,1

0

46

0

0

95

0

0

144

45

82,1

47

0

0

96

0

0

145

68,7

98,1

48

0

0

97

0

0

146

85,7

67,2

49

0

0

98

0

0

147

60,2

0

Продолжение таблицы Д.3

148

59,4

98

204

0

0

261

76,6

99,9

149

72,7

99,6

205

0

0

262

79

0

150

79,9

45

206

0

0

263

52,9

97,5

151

44,3

0

207

0

0

264

53,1

99,7

152

41,5

84,4

208

0

0

265

59

99,1

153

56,2

98,2

209

0

0

266

62,2

99

154

65,7

99,1

210

0

0

267

65

99,1

155

74,4

84,7

211

0

0

268

69

83,1

156

54,4

0

212

0

0

269

69,9

28,4

157

47,9

89,7

213

0

0

270

70,6

12,5

158

54,5

99,5

214

0

0

271

68,9

8,4

159

62,7

96,8

215

0

0

272

69,8

9,1

160

62,3

0

216

0

0

273

69,6

7

161

46,2

54,2

217

0

0

274

65,7

m

162

44,3

83,2

218

0

0

275

67,1

m

163

48,2

13,3

219

0

0

276

66,7

m

164

51

m

220

0

0

277

65,6

m

165

50

m

221

0

0

278

64,5

m

166

49,2

m

222

0

0

279

62,9

m

167

49,3

m

223

0

0

280

59,3

m

168

49,9

m

224

0

0

281

54,1

m

169

51,6

m

225

21,2

62,7

282

51,3

m

170

49,7

m

226

30,8

75,1

283

47,9

m

171

48,5

m

227

5,9

82,7

284

43,6

m

172

50,3

72,5

228

34,6

80,3

285

39,4

m

173

51,1

84,5

229

59,9

87

286

34,7

m

174

54,6

64,8

230

84,3

86,2

287

29,8

m

175

56,6

76,5

231

68,7

m

288

20,9

73,4

176

58

m

232

43,6

m

289

36,9

m

177

53,6

m

233

41,5

85,4

290

35,5

m

178

40,8

m

234

49,9

94,3

291

20,9

m

179

32,9

m

235

60,8

99

292

49,7

11,9

180

26,3

m

236

70,2

99,4

293

42,5

m

181

20,9

m

237

81,1

92,4

294

32

m

182

10

0

238

49,2

0

295

23,6

m

183

0

0

239

56

86,2

296

19,1

0

184

0

0

240

56,2

99,3

297

15,7

73,5

185

0

0

241

61,7

99

298

25,1

76,8

186

0

0

242

69,2

99,3

299

34,5

81,4

187

0

0

243

74,1

99,8

300

44,1

87,4

188

0

0

244

72,4

8,4

301

52,8

98,6

189

0

0

245

71,3

0

302

63,6

99

190

0

0

246

71,2

9,1

303

73,6

99,7

191

0

0

247

67,1

m

304

62,2

m

192

0

0

248

65,5

m

305

29,2

m

193

0

0

249

64,4

m

306

46,4

22

194

0

0

250

62,9

25,6

307

47,3

13,8

195

0

0

251

62,2

35,6

308

47,2

12,5

196

0

0

252

62,9

24,4

309

47,9

11,5

197

0

0

253

58,8

m

310

47,8

35,5

198

0

0

254

56,9

m

311

49,2

83,3

199

0

0

255

54,5

m

312

52,7

96,4

200

0

0

256

51,7

17

313

57,4

99,2

201

0

0

257

56,2

78,7

314

61,8

99

202

0

0

258

59,5

94,7

315

66,4

60,9

203

0

0

259

65,5

99,1

316

65,8

m







260

71,2

99,5

317

59

m

Продолжение таблицы Д.3

318

50,7

m

374

47,8

10,3

430

51,8

99,9

319

41,8

m

375

46,8

15,9

431

51,3

100

320

34,7

m

376

46,9

12,7

432

51,1

100

321

28,7

m

377

46,8

8,9

433

51,3

100

322

25,2

m

378

46,1

6,2

434

52,3

99,8

323

43

24,8

379

46,1

m

435

52,9

99,7

324

38,7

0

380

45,5

m

436

53,8

99,6

325

48,1

31,9

381

44,7

m

437

51,7

99,9

326

40,3

61

382

43,8

m

438

53,5

99,6

327

42,4

52,1

383

41

m

439

52

99,8

328

46,4

47,7

384

41,1

6,4

440

51,7

99,9

329

46,9

30,7

385

38

6,3

441

53,2

99,7

330

46,1

23,1

386

35,9

0,3

442

54,2

99,5

331

45,7

23,2

387

33,5

0

443

55,2

99,4

332

45,5

31,9

388

53,1

48,9

444

53,8

99,6

333

46,4

73,6

389

48,3

m

445

53,1

99,7

334

51,3

60,7

390

49,9

m

446

55

99,4

335

51,3

51,1

391

48

m

447

57

99,2

336

53,2

46,8

392

45,3

m

448

61,5

99

337

53,9

50

393

41,6

3,1

449

59,4

5,7

338

53,4

52,1

394

44,3

79

450

59

0

339

53,8

45,7

395

44,3

89,5

451

57,3

59,8

340

50,6

22,1

396

43,4

98,8

452

64,1

99

341

47,8

26

397

44,3

98,9

453

70,9

90,5

342

41,6

17,8

398

43

98,8

454

58

0

343

38,7

29,8

399

42,2

98,8

455

41,5

59,8

344

35,9

71,6

400

42,7

98,8

456

44,1

92,6

345

34,6

47,3

401

45

99

457

46,8

99,2

346

34,8

80,3

402

43,6

98,9

458

47,2

99,3

347

35,9

87,2

403

42,2

98,8

459

51

100

348

38,8

90,8

404

44,8

99

460

53,2

99,7

349

41,5

94,7

405

43,4

98,8

461

53,1

99,7

350

47,1

99,2

406

45

99

462

55,9

53,1

351

53,1

99,7

407

42,2

54,3

463

53,9

13,9

352

46,4

0

408

61,2

31,9

464

52,5

m

353

42,5

0,7

409

56,3

72,3

465

51,7

m

354

43,6

58,6

410

59,7

99,1

466

51,5

52,2

355

47,1

87,5

411

62,3

99

467

52,8

80

356

54,1

99,5

412

67,9

99,2

468

54,9

95

357

62,9

99

413

69,5

99,3

469

57,3

99,2

358

72,6

99,6

414

73,1

99,7

470

60,7

99,1

359

82,4

99,5

415

77,7

99,8

471

62,4

m

360

88

99,4

416

79,7

99,7

472

60,1

m

361

46,4

0

417

82,5

99,5

473

53,2

m

362

53,4

95,2

418

85,3

99,4

474

44

m

363

58,4

99,2

419

86,6

99,4

475

35,2

m

364

61,5

99

420

89,4

99,4

476

30,5

m

365

64,8

99

421

62,2

0

477

26,5

m

366

68,1

99,2

422

52,7

96,4

478

22,5

m

367

73,4

99,7

423

50,2

99,8

479

20,4

m

368

73,3

29,8

424

49,3

99,6

480

19,1

m

369

73,5

14,6

425

52,2

99,8

481

19,1

m

370

68,3

0

426

51,3

100

482

13,4

m

271

45,4

49,9

427

51,3

100

483

6,7

m

372

47,2

75,7

428

51,1

100

484

3,2

m

373

44,5

9

429

51,1

100

485

14,3

63,8

Продолжение таблицы Д.3

486

34,1

0

542

53,8

89,7

598

43

79

487

23,9

75,7

543

59,7

99,1

599

57,4

98,9

488

31,7

79,2

544

64,8

99

600

72,1

73,8

489

32,1

19,4

545

70,6

96,1

601

53

0

490

35,9

5,8

546

72,6

19,6

602

48,1

86

491

36,6

0,8

547

72

6,3

603

56,2

99

492

38,7

m

548

68,9

0,1

604

65,4

98,9

493

38,4

m

549

67,7

m

605

72,9

99,7

494

39,4

m

550

66,8

m

606

67,5

m

495

39,7

m

551

64,3

16,9

607

39

m

496

40,5

m

552

64,9

7

608

41,9

38,1

497

40,8

m

553

63,6

12,5

609

44,1

80,4

498

39,7

m

554

63

7,7

610

46,8

99,4

499

39,2

m

555

64,4

38,2

611

48,7

99,9

500

38,7

m

556

63

11,8

612

50,5

99,7

501

32,7

m

557

63,6

0

613

52,5

90,3

502

30,1

m

558

63,3

5

614

51

1,8

503

21,9

m

559

60,1

9,1

615

50

m

504

12,8

0

560

61

8,4

616

49,1

m

505

0

0

561

59,7

0,9

617

47

m

506

0

0

562

58,7

m

618

43,1

m

507

0

0

563

56

m

619

39,2

m

508

0

0

564

53,9

m

620

40,6

0,5

509

0

0

565

52,1

m

621

41,8

53,4

510

0

0

566

49,9

m

622

44,4

65,1

511

0

0

567

46,4

m

623

48,1

67,8

512

0

0

568

43,6

m

624

53,8

99,2

513

0

0

569

40,8

m

625

58,6

98,9

514

30,5

25,6

570

37,5

m

626

63,6

98,8

515

19,7

56,9

571

27,8

m

627

68,5

99,2

516

16,3

45,1

572

17,1

0,6

628

72,2

89,4

517

27,2

4,6

573

12,2

0,9

629

77,1

0

518

21,7

1,3

574

11,5

1,1

630

57,8

79,1

519

29,7

28,6

575

8,7

0,5

631

60,3

98,8

520

36,6

73,7

576

8

0,9

632

61,9

98,8

521

61,3

59,5

577

5,3

0,2

633

63,8

98,8

522

40,8

0

578

4

0

634

64,7

98,9

523

36,6

27,8

579

3,9

0

635

65,4

46,5

524

39,4

80,4

580

0

0

636

65,7

44,5

525

51,3

88,9

581

0

0

637

65,6

3,5

526

58,5

11,1

582

0

0

638

49,1

0

527

60,7

m

583

0

0

639

50,4

73,1

528

54,5

m

584

0

0

640

50,5

m

529

51,3

m

585

0

0

641

51

m

530

45,5

m

586

0

0

642

49,4

m

531

40,8

m

587

8,7

22,8

643

49,2

m

532

38,9

m

588

16,2

49,4

644

48,6

m

533

36,6

m

589

23,6

56

645

47,5

m

534

36,1

72,7

590

21,1

56,1

646

46,5

m

535

44,8

78,9

591

23,6

56

647

46

11,3

536

51,6

91,1

592

46,2

68,8

648

45,6

42,8

537

59,1

99,1

593

68,4

61,2

649

47,1

83

538

66

99,1

594

58,7

m

650

46,2

99,3

539

75,1

99,9

595

31,6

m

651

47,9

99,7

540

81

8

596

19,9

8,8

652

49,5

99,9

541

39,1

0

597

32,9

70,2

653

50,6

99,7

Продолжение таблицы Д.3

654

51

99,6

710

55,5

m

766

56,8

33,7

655

53

99,3

711

51,7

m

767

57,2

96

656

54,9

99,1

712

49,2

m

768

58,6

98,9

657

55,7

99

713

48,8

40,4

769

59,5

98,8

658

56

99

714

47,9

m

770

61,2

98,8

659

56,1

9,3

715

46,2

m

771

62,1

98,8

660

55,6

m

716

45,6

9,8

772

62,7

98,8

661

55,4

m

717

45,6

34,5

773

62,8

98,8

662

54,9

51,3

718

45,5

37,1

774

64

98,9

663

54,9

59,8

719

43,8

m

775

63,2

46,3

664

54

39,3

720

41,9

m

776

62,4

m

665

53,8

m

721

41,3

m

111

60,3

m

666

52

m

722

41,4

m

778

58,7

m

667

50,4

m

723

41,2

m

779

57,2

m

668

50,6

0

724

41,8

m

780

56,1

m

669

49,3

41,7

725

41,8

m

781

56

9,3

670

50

73,2

726

43,2

17,4

782

55,2

26,3

671

50,4

99,7

727

45

29

783

54,8

42,8

672

51,9

99,5

728

44,2

m

784

55,7

47,1

673

53,6

99,3

729

43,9

m

785

56,6

52,4

674

54,6

99,1

730

38

10,7

786

58

50,3

675

56

99

731

56,8

m

787

58,6

20,6

676

55,8

99

732

57,1

m

788

58,7

m

677

58,4

98,9

733

52

m

789

59,3

m

678

59,9

98,8

734

44,4

m

790

58,6

m

679

60,9

98,8

735

40,2

m

791

60,5

9,7

680

63

98,8

736

39,2

16,5

792

59,2

9,6

681

64,3

98,9

737

38,9

73,2

793

59,9

9,6

682

64,8

64

738

39,9

89,8

794

59,6

9,6

683

65,9

46,5

739

42,3

98,6

795

59,9

6,2

684

66,2

28,7

740

43,7

98,8

796

59,9

9,6

685

65,2

1,8

741

45,5

99,1

797

60,5

13,1

686

65

6,8

742

45,6

99,2

798

60,3

20,7

687

63,6

53,6

743

48,1

99,7

799

59,9

31

688

62,4

82,5

744

49

100

800

60,5

42

689

61,8

98,8

745

49,8

99,9

801

61,5

52,5

690

59,8

98,8

746

49,8

99,9

802

60,9

51,4

691

59,2

98,8

747

51,9

99,5

803

61,2

57,7

692

59,7

98,8

748

52,3

99,4

804

62,8

98,8

693

61,2

98,8

749

53,3

99,3

805

63,4

96,1

694

62,2

49,4

750

52,9

99,3

806

64,6

45,4

695

62,8

37,2

751

54,3

99,2

807

64,1

5

696

63,5

46,3

752

55,5

99,1

808

63

3,2

697

64,7

72,3

753

56,7

99

809

62,7

14,9

698

64,7

72,3

754

61,7

98,8

810

63,5

35,8

699

65,4

77,4

755

64,3

47,4

811

64,1

73,3

700

66,1

69,3

756

64,7

1,8

812

64,3

37,4

701

64,3

m

757

66,2

m

813

64,1

21

702

64,3

m

758

49,1

m

814

63,7

21

703

63

m

759

52,1

46

815

62,9

18

704

62,2

m

760

52,6

61

816

62,4

32,7

705

61,6

m

761

52,9

0

817

61,7

46,2

706

62,4

m

762

52,3

20,4

818

59,8

45,1

707

62,2

m

763

54,2

56,7

819

57,4

43,9

708

61

m

764

55,4

59,8

820

54,8

42,8

709

58,7

m

765

56,1

49,2

821

54,3

65,2

Продолжение таблицы Д.3

822

52,9

62,1

878

61,4

19,3

934

52,2

34,9

823

52,4

30,6

879

60,3

1,2

935

52,8

60,1

824

50,4

m

880

60,5

2,9

936

53,7

69,7

825

48,6

m

881

61,2

34,1

937

54

70,7

826

47,9

m

882

61,6

13,2

938

55,1

71,7

827

46,8

m

883

61,5

16,4

939

55,2

46

828

46,9

9,4

884

61,2

16,4

940

54,7

12,6

829

49,5

41,7

885

61,3

m

941

52,5

0

830

50,5

37,8

886

63,1

m

942

51,8

24,7

831

52,3

20,4

887

63,2

4,8

943

51,4

43,9

832

54,1

30,7

888

62,3

22,3

944

50,9

71,1

833

56,3

41,8

889

62

38,5

945

51,2

76,8

834

58,7

26,5

890

61,6

29,6

946

50,3

87,5

835

57,3

m

891

61,6

26,6

947

50,2

99,8

836

59

m

892

61,8

28,1

948

50,9

100

837

59,8

m

893

62

29,6

949

49,9

99,7

838

60,3

m

894

62

16,3

950

50,9

100

839

61,2

m

895

61,1

m

951

49,8

99,7

840

61,8

m

896

61,2

m

952

50,4

99,8

841

62,5

m

897

60,7

19,2

953

50,4

99,8

842

62,4

m

898

60,7

32,5

954

49,7

99,7

843

61,5

m

899

60,9

17,8

955

51

100

844

63,7

m

900

60,1

19,2

956

50,3

99,8

845

61,9

m

901

59,3

38,2

957

50,2

99,8

846

61,6

29,7

902

59,9

45

958

49,9

99,7

847

60,3

m

903

59,4

32,4

959

50,9

100

848

59,2

m

904

59,2

23,5

960

50

99,7

849

57,3

m

905

59,5

40,8

961

50,2

99,8

850

52,3

m

906

58,3

m

962

50,2

99,8

851

49,3

m

907

58,2

m

963

49,9

99,7

852

47,3

m

908

57,6

m

964

50,4

99,8

853

46,3

38,8

909

57,1

m

965

50,2

99,8

854

46,8

35,1

910

57

0,6

966

50,3

99,8

855

46,6

m

911

57

26,3

967

49,9

99,7

856

44,3

m

912

56,5

29,2

968

51,1

100

857

43,1

m

913

56,3

20,5

969

50,6

99,9

858

42,4

2,1

914

56,1

m

970

49,9

99,7

859

41,8

2,4

915

55,2

m

971

49,6

99,6

860

43,8

68,8

916

54,7

17,5

972

49,4

99,6

861

44,6

89,2

917

55,2

29,2

973

49

99,5

862

46

99,2

918

55,2

29,2

974

49,8

99,7

863

46,9

99,4

919

55,9

16

975

50,9

100

864

47,9

99,7

920

55,9

26,3

976

50,4

99,8

865

50,2

99,8

921

56,1

36,5

977

49,8

99,7

866

51,2

99,6

922

55,8

19

978

49,1

99,5

867

52,3

99,4

923

55,9

9,2

979

50,4

99,8

868

53

99,3

924

55,8

21,9

980

49,8

99,7

869

54,2

99,2

925

56,4

42,8

981

49,3

99,5

870

55,5

99,1

926

56,4

38

982

49,1

99,5

871

56,7

99

927

56,4

11

983

49,9

99,7

872

57,3

98,9

928

56,4

35,1

984

49,1

99,5

873

58

98,9

929

54

7,3

985

50,4

99,8

874

60,5

31,1

930

53,4

5,4

986

50,9

100

875

60,2

m

931

52,3

27,6

987

51,4

99,9

876

60,3

m

932

52,1

32

988

51,5

99,9

877

60,5

6,3

933

52,3

33,4

989

52,2

99,7

Продолжение таблицы Д.3

990

52,8

74,1

1046

47,9

24

1102

58,8

m

991

53,3

46

1047

48,1

36,2

1103

57,7

m

992

53,6

36,4

1048

47,5

34,5

1104

56

m

993

53,4

33,5

1049

46,9

30,3

1105

54,7

m

994

53,9

58,9

1050

47,7

53,5

1106

53,3

m

995

55,2

73,8

1051

46,9

61,6

1107

52,6

23,2

996

55,8

52,4

1052

46,5

73,6

1108

53,4

84,2

997

55,7

9,2

1053

48

84,6

1109

53,9

99,4

998

55,8

2,2

1054

47,2

87,7

1110

54,9

99,3

999

56,4

33,6

1055

48,7

80

1111

55,8

99,2

1000

55,4

m

1056

48,7

50,4

1112

57,1

99

1001

55,2

m

1057

47,8

38,6

1113

56,5

99,1

1002

55,8

26,3

1058

48,8

63,1

1114

58,9

98,9

1003

55,8

23,3

1059

47,4

5

1115

58,7

98,9

1004

56,4

50,2

1060

47,3

47,4

1116

59,8

98,9

1005

57,6

68,3

1061

47,3

49,8

1117

61

98,8

1006

58,8

90,2

1062

46,9

23,9

1118

60,7

19,2

1007

59,9

98,9

1063

46,7

44,6

1119

59,4

m

1008

62,3

98,8

1064

46,8

65,2

1120

57,9

m

1009

63,1

74,4

1065

46,9

60,4

1121

57,6

m

1010

63,7

49,4

1066

46,7

61,5

1122

56,3

m

1011

63,3

9,8

1067

45,5

m

1123

55

m

1012

48

0

1068

45,5

m

1124

53,7

m

1013

47,9

73,5

1069

44,2

m

1125

52,1

m

1014

49,9

99,7

1070

43

m

1126

51,1

m

1015

49,9

48,8

1071

42,5

m

1127

49,7

25,8

1016

49,6

2,3

1072

41

m

1128

49,1

46,1

1017

49,9

m

1073

39,9

m

1129

48,7

46,9

1018

49,3

m

1074

39,9

38,2

1130

48,2

46,7

1019

49,7

47,5

1075

40,1

48,1

1131

48

70

1020

49,1

m

1076

39,9

48

1132

48

70

1021

49,4

m

1077

39,4

59,3

1133

47,2

67,6

1022

48,3

m

1078

43,8

19,8

1134

47,3

67,6

1023

49,4

m

1079

52,9

0

1135

46,6

74,7

1024

48,5

m

1080

52,8

88,9

1136

47,4

13

1025

48,7

m

1081

53,4

99,5

1137

46,3

m

1026

48,7

m

1082

54,7

99,3

1138

45,4

m

1027

49,1

m

1083

56,3

99,1

1139

45,5

24,8

1028

49

m

1084

57,5

99

1140

44,8

73,8

1029

49,8

m

1085

59

98,9

1141

46,6

99

1030

48,7

m

1086

59,8

98,9

1142

46,3

98,9

1031

48,5

m

1087

60,1

98,9

1143

48,5

99,4

1032

49,3

31,3

1088

61,8

48,3

1144

49,9

99,7

1033

49,7

45,3

1089

61,8

55,6

1145

49,1

99,5

1034

48,3

44,5

1090

61,7

59,8

1146

49,1

99,5

1035

49,8

61

1091

62

55,6

1147

51

100

1036

49,4

64,3

1092

62,3

29,6

1148

51,5

99,9

1037

49,8

64,4

1093

62

19,3

1149

50,9

100

1038

50,5

65,6

1094

61,3

7,9

1150

51,6

99,9

1039

50,3

64,5

1095

61,1

19,2

1151

52,1

99,7

1040

51,2

82,9

1096

61,2

43

1152

50,9

100

1041

50,5

86

1097

61,1

59,7

1153

52,2

99,7

1042

50,6

89

1098

61,1

98,8

1154

51,5

98,3

1043

50,4

81,4

1099

61,3

98,8

1155

51,5

47,2

1044

49,9

49,9

1100

61,3

26,6

1156

50,8

78,4

1045

49,1

20,1

1101

60,4

m

1157

50,3

83

Продолжение таблицы Д.3

1158

50,3

31,7

1214

56

89,4

1270

59,8

10,3

1159

49,3

31,3

1215

56

93,1

1271

59,9

10

1160

48,8

21,5

1216

56,4

93,1

1272

60,6

6,2

1161

47,8

59,4

1217

56,7

94,4

1273

60,5

7,3

1162

48,1

77,1

1218

56,9

94,8

1274

60,2

14,8

1163

48,4

87,6

1219

57

94,1

1275

60,6

8,2

1164

49,6

87,5

1220

57,7

94,3

1276

60,6

5,5

1165

51

81,4

1221

57,5

93,7

1277

61

14,3

1166

51,6

66,7

1222

58,4

93,2

1278

61

12

1167

53,3

63,2

1223

58,7

93,2

1279

61,3

34,2

1168

55,2

62

1224

58,2

93,7

1280

61,2

17,1

1169

55,7

43,9

1225

58,5

93,1

1281

61,5

15,7

1170

56,4

30,7

1226

58,8

86,2

1282

61

9,5

1171

56,8

23,4

1227

59

72,9

1283

61,1

9,2

1172

57

m

1228

58,2

59,9

1284

60,5

4,3

1173

57,6

m

1229

57,6

8,5

1285

60,2

7,8

1174

56,9

m

1230

57,1

47,6

1286

60,2

5,9

1175

56,4

4

1231

57,2

74,4

1287

60,2

5,3

1176

57

23,4

1232

57

79,1

1288

59,9

4,6

1177

56,4

41,7

1233

56,7

67,2

1289

59,4

21,5

1178

57

49,2

1234

56,8

69,1

1290

59,6

15,8

1179

57,7

56,6

1235

56,9

71,3

1291

59,3

10,1

1180

58,6

56,6

1236

57

77,3

1292

58,9

9,4

1181

58,9

64

1237

57,4

78,2

1293

58,8

9

1182

59,4

68,2

1238

57,3

70,6

1294

58,9

35,4

1183

58,8

71,4

1239

57,7

64

1295

58,9

30,7

1184

60,1

71,3

1240

57,5

55,6

1296

58,9

25,9

1185

60,6

79,1

1241

58,6

49,6

1297

58,7

22,9

1186

60,7

83,3

1242

58,2

41,1

1298

58,7

24,4

1187

60,7

77,1

1243

58,8

40,6

1299

59,3

61

1188

60

73,5

1244

58,3

21,1

1300

60,1

56

1189

60,2

55,5

1245

58,7

24,9

1301

60,5

50,6

1190

59,7

54,4

1246

59,1

24,8

1302

59,5

16,2

1191

59,8

73,3

1247

58,6

m

1303

59,7

50

1192

59,8

77,9

1248

58,8

m

1304

59,7

31,4

1193

59,8

73,9

1249

58,8

m

1305

60,1

43,1

1194

60

76,5

1250

58,7

m

1306

60,8

38,4

1195

59,5

82,3

1251

59,1

m

1307

60,9

40,2

1196

59,9

82,8

1252

59,1

m

1308

61,3

49,7

1197

59,8

65,8

1253

59,4

m

1309

61,8

45,9

1198

59

48,6

1254

60,6

2,6

1310

62

45,9

1199

58,9

62,2

1255

59,6

m

1311

62,2

45,8

1200

59,1

70,4

1256

60,1

m

1312

62,6

46,8

1201

58,9

62,1

1257

60,6

m

1313

62,7

44,3

1202

58,4

67,4

1258

59,6

4,1

1314

62,9

44,4

1203

58,7

58,9

1259

60,7

7,1

1315

63,1

43,7

1204

58,3

57,7

1260

60,5

m

1316

63,5

46,1

1205

57,5

57,8

1261

59,7

m

1317

63,6

40,7

1206

57,2

57,6

1262

59,6

m

1318

64,3

49,5

1207

57,1

42,6

1263

59,8

m

1319

63,7

27

1208

57

70,1

1264

59,6

4,9

1320

63,8

15

1209

56,4

59,6

1265

60,1

5,9

1321

63,6

18,7

1210

56,7

39

1266

59,9

6,1

1322

63,4

8,4

1211

55,9

68,1

1267

59,7

m

1323

63,2

8,7

1212

56,3

79,1

1268

59,6

m

1324

63,3

21,6

1213

56,7

89,7

1269

59,7

22

1325

62,9

19,7

Продолжение таблицы Д.3

1326

63

22,1

1382

59,4

13,1

1438

61,9

17,2

1327

63,1

20,3

1383

59,7

22,3

1439

61,5

6,1

1328

61,8

19,1

1384

60,7

10,5

1440

61

9,9

1329

61,6

17,1

1385

59,8

9,8

1441

60,9

4,8

1330

61

0

1386

60,2

8,8

1442

60,6

11,1

1331

61,2

22

1387

59,9

8,7

1443

60,3

6,9

1332

60,8

40,3

1388

61

9,1

1444

60,8

7

1333

61,1

34,3

1389

60,6

28,2

1445

60,2

9,2

1334

60,7

16,1

1390

60,6

22

1446

60,5

21,7

1335

60,6

16,6

1391

59,6

23,2

1447

60,2

22,4

1336

60,5

18,5

1392

59,6

19

1448

60,7

31,6

1337

60,6

29,8

1393

60,6

38,4

1449

60,9

28,9

1338

60,9

19,5

1394

59,8

41,6

1450

59,6

21,7

1339

60,9

22,3

1395

60

47,3

1451

60,2

18

1340

61,4

35,8

1396

60,5

55,4

1452

59,5

16,7

1341

61,3

42,9

1397

60,9

58,7

1453

59,8

15,7

1342

61,5

31

1398

61,3

37,9

1454

59,6

15,7

1343

61,3

19,2

1399

61,2

38,3

1455

59,3

15,7

1344

61

9,3

1400

61,4

58,7

1456

59

7,5

1345

60,8

44,2

1401

61,3

51,3

1457

58,8

7,1

1346

60,9

55,3

1402

61,4

71,1

1458

58,7

16,5

1347

61,2

56

1403

61,1

51

1459

59,2

50,7

1348

60,9

60,1

1404

61,5

56,6

1460

59,7

60,2

1349

60,7

59,1

1405

61

60,6

1461

60,4

44

1350

60,9

56,8

1406

61,1

75,4

1462

60,2

35,3

1351

60,7

58,1

1407

61,4

69,4

1463

60,4

17,1

1352

59,6

78,4

1408

61,6

69,9

1464

59,9

13,5

1353

59,6

84,6

1409

61,7

59,6

1465

59,9

12,8

1354

59,4

66,6

1410

61,8

54,8

1466

59,6

14,8

1355

59,3

75,5

1411

61,6

53,6

1467

59,4

15,9

1356

58,9

49,6

1412

61,3

53,5

1468

59,4

22

1357

59,1

75,8

1413

61,3

52,9

1469

60,4

38,4

1358

59

77,6

1414

61,2

54,1

1470

59,5

38,8

1359

59

67,8

1415

61,3

53,2

1471

59,3

31,9

1360

59

56,7

1416

61,2

52,2

1472

60,9

40,8

1361

58,8

54,2

1417

61,2

52,3

1473

60,7

39

1362

58,9

59,6

1418

61

48

1474

60,9

30,1

1363

58,9

60,8

1419

60,9

41,5

1475

61

29,3

1364

59,3

56,1

1420

61

32,2

1476

60,6

28,4

1365

58,9

48,5

1421

60,7

22

1477

60,9

36,3

1366

59,3

42,9

1422

60,7

23,3

1478

60,8

30,5

1367

59,4

41,4

1423

60,8

38,8

1479

60,7

26,7

1368

59,6

38,9

1424

61

40,7

1480

60,1

4,7

1369

59,4

32,9

1425

61

30,6

1481

59,9

0

1370

59,3

30,6

1426

61,3

62,6

1482

60,4

36,2

1371

59,4

30

1427

61,7

55,9

1483

60,7

32,5

1372

59,4

25,3

1428

62,3

43,4

1484

59,9

3,1

1373

58,8

18,6

1429

62,3

37,4

1485

59,7

m

1374

59,1

18

1430

62,3

35,7

1486

59,5

m

1375

58,5

10,6

1431

62,8

34,4

1487

59,2

m

1376

58,8

10,5

1432

62,8

31,5

1488

58,8

0,6

1377

58,5

8,2

1433

62,9

31,7

1489

58,7

m

1378

58,7

13,7

1434

62,9

29,9

1490

58,7

m

1379

59,1

7,8

1435

62,8

29,4

1491

57,9

m

1380

59,1

6

1436

62,7

28,7

1492

58,2

m

1381

59,1

6

1437

61,5

14,7

1493

57,6

m

Продолжение таблицы Д.3

1494

58,3

9,5

1550

57,4

m

1606

60,9

19,6

1495

57,2

6

1551

57,1

1,1

1607

60,1

34,3

1496

57,4

27,3

1552

57,1

0

1608

59,9

27

1497

58,3

59,9

1553

57

4,5

1609

60,8

25,6

1498

58,3

7,3

1554

57,1

3,7

1610

60,6

26,3

1499

58,8

21,7

1555

57,3

3,3

1611

60,9

26,1

1500

58,8

38,9

1556

57,3

16,8

1612

61,1

38

1501

59,4

26,2

1557

58,2

29,3

1613

61,2

31,6

1502

59,1

25,5

1558

58,7

12,5

1614

61,4

30,6

1503

59,1

26

1559

58,3

12,2

1615

61,7

29,6

1504

59

39,1

1560

58,6

12,7

1616

61,5

28,8

1505

59,5

52,3

1561

59

13,6

1617

61,7

27,8

1506

59,4

31

1562

59,8

21,9

1618

62,2

20,3

1507

59,4

27

1563

59,3

20,9

1619

61,4

19,6

1508

59,4

29,8

1564

59,7

19,2

1620

61,8

19,7

1509

59,4

23,1

1565

60,1

15,9

1621

61,8

18,7

1510

58,9

16

1566

60,7

16,7

1622

61,6

17,7

1511

59

31,5

1567

60,7

18,1

1623

61,7

8,7

1512

58,8

25,9

1568

60,7

40,6

1624

61,7

1,4

1513

58,9

40,2

1569

60,7

59,7

1625

61,7

5,9

1514

58,8

28,4

1570

61,1

66,8

1626

61,2

8,1

1515

58,9

38,9

1571

61,1

58,8

1627

61,9

45,8

1516

59,1

35,3

1572

60,8

64,7

1628

61,4

31,5

1517

58,8

30,3

1573

60,1

63,6

1629

61,7

22,3

1518

59

19

1574

60,7

83,2

1630

62,4

21,7

1519

58,7

3

1575

60,4

82,2

1631

62,8

21,9

1520

57,9

0

1576

60

80,5

1632

62,2

22,2

1521

58

2,4

1577

59,9

78,7

1633

62,5

31

1522

57,1

m

1578

60,8

67,9

1634

62,3

31,3

1523

56,7

m

1579

60,4

57,7

1635

62,6

31,7

1524

56,7

5,3

1580

60,2

60,6

1636

62,3

22,8

1525

56,6

2,1

1581

59,6

72,7

1637

62,7

12,6

1526

56,8

m

1582

59,9

73,6

1638

62,2

15,2

1527

56,3

m

1583

59,8

74,1

1639

61,9

32,6

1528

56,3

m

1584

59,6

84,6

1640

62,5

23,1

1529

56

m

1585

59,4

76,1

1641

61,7

19,4

1530

56,7

m

1586

60,1

76,9

1642

61,7

10,8

1531

56,6

3,8

1587

59,5

84,6

1643

61,6

10,2

1532

56,9

m

1588

59,8

77,5

1644

61,4

m

1533

56,9

m

1589

60,6

67,9

1645

60,8

m

1534

57,4

m

1590

59,3

47,3

1646

60,7

m

1535

57,4

m

1591

59,3

43,1

1647

61

12,4

1536

58,3

13,9

1592

59,4

38,3

1648

60,4

5,3

1537

58,5

m

1593

58,7

38,2

1649

61

13,1

1538

59,1

m

1594

58,8

39,2

1650

60,7

29,6

1539

59,4

m

1595

59,1

67,9

1651

60,5

28,9

1540

59,6

m

1596

59,7

60,5

1652

60,8

27,1

1541

59,5

m

1597

59,5

32,9

1653

61,2

27,3

1542

59,6

0,5

1598

59,6

20

1654

60,9

20,6

1543

59,3

9,2

1599

59,6

34,4

1655

61,1

13,9

1544

59,4

11,2

1600

59,4

23,9

1656

60,7

13,4

1545

59,1

26,8

1601

59,6

15,7

1657

61,3

26,1

1546

59

11,7

1602

59,9

41

1658

60,9

23,7

1547

58,8

6,4

1603

60,5

26,3

1659

61,4

32,1

1548

58,7

5

1604

59,6

14

1660

61,7

33,5

Продолжение таблицы Д.3

1549

57,5

m

1605

59,7

21,2

1661

61,8

34,1

1662

61,7

17

1709

59,6

13,8

1756

58,8

11,8

1663

61,7

2,5

1710

59,5

13,9

1757

58,3

8,1

1664

61,5

5,9

1711

60,1

18,9

1758

58,3

5,5

1665

61,3

14,9

1712

59,4

13,1

1759

59

4,1

1166

61,5

17,2

1713

59,8

5,4

1760

58,2

4,9

1667

61,1

m

1714

59,9

2,9

1761

57,9

10,1

1668

61,4

m

1715

60,1

7,1

1762

58,5

7,5

1669

61,4

8,8

1716

59,6

12

1763

57,4

7

1670

61,3

8,8

1717

59,6

4,9

1764

58,2

6,7

1671

61

18

1718

59,4

22,7

1765

58,2

6,6

1672

61,5

13

1719

59,6

22

1766

57,3

17,3

1673

61

3,7

1720

60,1

17,4

1767

58

11,4

1674

60,9

3,1

1721

60,2

16,6

1768

57,5

47,4

1675

60,9

4,7

1722

59,4

28,6

1769

57,4

28,8

1676

60,6

4,1

1723

60,3

22,4

1770

58,8

24,3

1677

60,6

6,7

1724

59,9

20

1771

57,7

25,5

1678

60,6

12,8

1725

60,2

18,6

1772

58,4

35,5

1679

60,7

11,9

1726

60,3

11,9

1773

58,4

29,3

1680

60,6

12,4

1727

60,4

11,6

1774

59

33,8

1681

60,1

12,4

1728

60,6

10,6

1775

59

18,7

1682

60,5

12

1729

60,8

16

1776

58,8

9,8

1683

60,4

11,8

1730

60,9

17

1777

58,8

23,9

1684

59,9

12,4

1731

60,9

16,1

1778

59,1

48,2

1685

59,6

12,4

1732

60,7

11,4

1779

59,4

37,2

1686

59,6

9,1

1733

60,9

11,3

1780

59,6

29,1

1687

59,9

0

1734

61,1

11,2

1781

50

25

1688

59,9

20,4

1735

61,1

25,6

1782

40

20

1689

59,8

4,4

1736

61

14,6

1783

30

15

1690

59,4

3,1

1737

61

10,4

1784

20

10

1691

59,5

26,3

1738

60,6

m

1785

10

5

1692

59,6

20,1

1739

60,9

m

1786

0

0

1693

59,4

35

1740

60,8

4,8

1787

0

0

1694

60,9

22,1

1741

59,9

m

1788

0

0

1695

60,5

12,2

1742

59,8

m

1789

0

0

1696

60,1

11

1743

59,1

m

1790

0

0

1697

60,1

8,2

1744

58,8

m

1791

0

0

1698

60,5

6,7

1745

58,8

m

1792

0

0

1699

60

5,1

1746

58,2

m

1793

0

0

1700

60

5,1

1747

58,5

14,3

1794

0

0

1701

60

9

1748

57,5

4,4

1795

0

0

1702

60,1

5,7

1749

57,9

0

1796

0

0

1703

59,9

8,5

1750

57,8

20,9

1797

0

0

1704

59,4

6

1751

58,3

9,2

1798

0

0

1705

59,5

5,5

1752

57,8

8,2

1799

0

0

1706

59,5

14,2

1753

57,5

15,3

1800

0

0

1707

59,5

6,2

1754

58,4

38







1708

59,4

10,3

1755

58,1

15,4







Примечание - m- прокручивание двигателя на динамометрическом стенде.

Графическое изображение режима работы двигателя, задаваемого на динамометрическом стенде в испытательном цикле ETC, приведено на рисунке Д.3

Рисунок Д.3 - Динамометрический график испытания ETC

Дополнение 4 (к приложению Д)

Процедуры измерений и отбора проб

1 Введение

Концентрации газообразных вредных веществ и вредных частиц, присутствующих в выбросах двигателей, представленных на испытания, а также дымность этих выбросов должны быть измерены методами, описанными в дополнении 6 к приложению Д. Соответствующие разделы дополнения 6 к приложению Д описывают рекомендуемые аналитические системы для выбросов вредных газообразных веществ (раздел 1), рекомендуемые системы разбавления и отбора проб для вредных частиц (раздел 2) и рекомендуемые дымомеры для измерения дымности (раздел 3).

В испытании ESC газообразные компоненты следует определять в неразбавленных отработавших газах. Допускается также определять эти компоненты в разбавленных отработавших газах при условии, что для определения вредных частиц должна быть использована система с полным разбавлением потока.

В испытании ETC для определения газообразных компонентов и вредных частиц должна быть использована только система с полным разбавлением потока, которую считают основной системой. Однако допускается утверждение органом по сертификации систем с частичным разбавлением потока, если их критерии эквивалентны приведенным в 5.2 настоящего стандарта и если в орган по сертификации представлены подробные описания процедур оценки данных и расчета.

2 Динамометр и испытательный стенд

2.1 Динамометр для двигателя

Динамометр для двигателя должен иметь характеристики, обеспечивающие выполнение испытательных циклов, описанных в дополнениях 1 и 2 к приложению Д. Система измерения частоты вращения должна обеспечивать точность считывания показаний с погрешностью не более ± 2 %. Система измерения крутящего момента должна обеспечивать точность считывания показаний с погрешностью не более ± 3 % в диапазоне, охватывающем более 20 % полной шкалы.

2.2 Измерительная аппаратура (кроме динамометра для двигателя)

Если потребуется, должна быть использована измерительная аппаратура для определения расхода топлива, расхода воздуха, температуры охлаждающей субстанции и смазки, противодавления отработавших газов, разрежения в системе впуска, температуры отработавших газов, температуры воздуха на впуске, атмосферного давления, влажности, температуры топлива. Эта аппаратура должна удовлетворять требованиям, указанным в таблице Д.4.

Таблица Д.4

Точность измерительной аппаратуры

Измеряемый параметр (свойство)

Допускаемая погрешность, не более

Расход топлива

± 2 % максимального значения

Расход воздуха

± 2 % максимального значения

Температура не более 600 К (327 °С )

± 2 К (в абсолютных величинах)

Температура более 600 К (327 °С )

± 1 % считываемых показаний

Атмосферное давление

± 0,1 кПа (в абсолютных величинах)

Противодавление отработавших газов

± 0,2 кПа (в абсолютных величинах)

Разрежение во впускном тракте

± 0,05 кПа (в абсолютных величинах)

Давление в других случаях

± 0,1 кПа (в абсолютных величинах)

Относительная влажность

± 3 % (в абсолютных величинах)

Абсолютная влажность

± 5 % считываемых показаний

2.3 Расход отработавших газов

Для расчета концентраций вредных веществ, содержащихся в неразбавленных отработавших газах, требуется определить расход отработавших газов (см. 4.4 дополнения 1 к приложению Д). Для определения расхода отработавших газов применяют любой из следующих методов:

- прямое измерение расхода отработавших газов с помощью мерного сопла или эквивалентной измерительной системы;

- измерение расхода воздуха и расхода топлива соответствующими измерительными системами и последующий расчет расхода отработавших газов по формуле

GEXHW = GAIRW +GFUEL (для массы отработавших газов во влажном состоянии).

Погрешность результатов определения расхода отработавших газов не должна превышать ± 2,5 % считываемых показаний.

2.4 Расход разбавленных отработавших газов

Прежде чем рассчитать концентрации вредных веществ, содержащихся в разбавленных отработавших газах при использовании полного разбавления потока отработавших газов (обязательного для испытания ETC), следует определить расход разбавленных отработавших газов (см. 4.3 дополнения 2 к приложению Д). Суммарный массовый расход разбавленных отработавших газов (GTOTW) или суммарную массу разбавленных отработавших газов за цикл (MTOTW) измеряют с помощью PDP или CFV (см. 2.3.1 дополнения 6 к приложению Д). Погрешность измерений не должна превышать + 2 % считываемых показаний. Она должна быть определена в соответствии с 2.4 дополнения 5 к приложению Д.

3 Определение газообразных компонентов

3.1 Общие требования к анализаторам

Анализаторы должны иметь диапазон измерений, соответствующий точности, требуемой для измерения концентраций компонентов, входящих в отработавшие газы (см. 3.1.1 настоящего дополнения). Рекомендуется использовать анализаторы таким образом, чтобы измеряемые концентрации располагались в диапазоне 15 % - 100 % полной шкалы.

Если считывающие системы (компьютеры, регистраторы показаний) способны обеспечивать достаточную точность и разрешение в диапазоне ниже 15 % полной шкалы, результаты измерений в этом диапазоне также считают приемлемыми. В этом случае проводят измерения в отдельных точках для обеспечения точности калибровочных кривых в соответствии с 1.5.5.2 дополнения 5 к приложению Д.

Электромагнитная совместимость (ЭМС) оборудования должна находиться на уровне, сводящем к минимуму дополнительные погрешности.

3.1.1 Погрешность измерения

Суммарная погрешность измерения, включая чувствительность к присутствию других газов (см. 1.9 дополнения 5 к приложению Д), не должна превышать ± 5 % считываемых показаний или ± 3,5 % полной шкалы в зависимости от того, какое значение меньше. Для концентраций менее 100 млн-1 погрешность измерений не должна превышать ± 4 млн-1.

3.1.2 Воспроизводимость

Воспроизводимость, определяемая как увеличенное в 2,5 раза среднеквадратичное отклонение 10 повторений реакции на данный калибровочный или поверочный газ, не должна превышать ± 1 % верхнего значения концентрации по полной шкале для любого диапазона концентраций свыше 155 млн-1 (или млн-1 С) и + 2 % для любого диапазона ниже 155 млн-1 (или млн-1 С).

3.1.3 Помехи

Чувствительность анализатора по полному размаху показаний к нулевому, поверочному или калибровочному газу в течение любого 10-секундного периода не должна превышать 2 % полной шкалы во всех используемых диапазонах измерений.

3.1.4 Дрейф нуля

Дрейф нуля в течение 1 ч не должен превышать 2 % полной шкалы в самом нижнем из используемых диапазонов измерений. Чувствительность к нулю определяют как среднюю чувствительность, включая помехи, к нулевому газу в течение 30-секундного отрезка времени.

3.1.5 Дрейф калибровки

Дрейф калибровки в течение 1 ч не должен превышать 2 % полной шкалы в самом нижнем из используемых диапазонов измерений. Дрейф калибровки определяют как разность между чувствительностью к калибровке и чувствительностью к нулю. Чувствительность к калибровке определяют как среднюю чувствительность с учетом помех к калибровочному газу в течение 30 с.

3.2 Сушка газа

Факультативное устройство для сушки газа должно оказывать минимальное влияние на концентрацию измеряемых газов. Химические осушители не являются приемлемыми средствами удаления воды из пробы.

3.3 Анализаторы

В 3.3.1 - 3.3.4 настоящего дополнения описаны принципы приемлемых методов измерений. Подробное описание систем измерения приведено в дополнении 6 к приложению Д. Газы, подлежащие измерению, необходимо измерять с помощью перечисленного ниже инструментария. Для нелинейных анализаторов допускается применение линеаризующих схем.

3.3.1 Определение оксида углерода (СО)

Анализатор оксида углерода должен быть недисперсионного инфракрасного (NDIR) абсорбционного типа.

3.3.2 Определение диоксида углерода (СО2)

Анализатор диоксида углерода должен быть недисперсионного инфракрасного (NDIR) абсорбционного типа.

3.3.3 Определение углеводородов (НС)

Для дизельных двигателей и газовых двигателей, работающих на СНГ, анализатор углеводородов должен быть типа «нагреваемый плазменно-ионизационный детектор» (HFID) с детектором, клапанами, трубами и т.п., нагреваемыми так, чтобы обеспечить температуру газа 463 К ± 10 К (190 °С ±10 °С). Для газовых двигателей, работающих на ПГ, в качестве анализатора углеводородов может быть использован ненагреваемый плазменно-ионизационный детектор (FID) в зависимости от используемого метода (см. 1.3 дополнения 6 к приложению Д).

3.3.4 Определение концентрации углеводородов, не содержащих метан (NMHC), - (только для двигателей, работающих на ПГ)

Концентрацию углеводородов, не содержащих метан, определяют одним из следующих методов:

3.3.4.1 Метод газовой хроматографии (GC)

Концентрацию углеводородов, не содержащих метан, определяют вычитанием концентрации метана, выявленного с помощью газового хроматографа (GC) при температуре 423 К (150 °С), из концентрации углеводородов, измеренных в соответствии с 3.3.3 настоящего дополнения.

3.3.4.2 Метод, использующий отделитель фракций, не содержащих метан (NMC)

Определение фракции углеводородов, не содержащих метан, выполняют с помощью прогретого NMC, работающего последовательно с FID (см. 3.3.3 настоящего дополнения), путем вычитания фракции метана из фракции углеводородов.

3.3.5 Определение оксидов азота

Анализатор оксидов азота должен быть типа «хемилюминесцентный детектор» (CLD) или « нагреваемый хемилюминесцентный детектор» (HCLD) с конвертором NO2/NO, если измерение проводят на основе осушенного газа. Если измерение проводят на основе влажного газа, то необходимо использовать HCLD с конвертором при температуре, поддерживаемой на уровне свыше 328 К (55 °С), и при условии осуществления удовлетворительного контроля удаляемой воды (см. 1.9.2.2 дополнения 5 к приложению Д).

3.4 Отбор проб выбросов вредных газообразных веществ

3.4.1 Неразбавленные отработавшие газы (только для испытания ESC)

Диаметр пробоотборников для выбросов вредных газообразных веществ должен составлять не менее 0,5 м или быть не менее чем в 3 раза больше диаметра выпускной трубы (в зависимости от того, какое значение больше). Пробоотборники должны быть максимально (в допустимых пределах) удалены от двигателя и, в то же время, достаточно близки к нему, чтобы обеспечить температуру отработавших газов в пробоотборнике не менее 343 К (70 °С).

В случае многоцилиндрового двигателя с разветвленными выпускными патрубками вход в пробоотборник должен быть расположен на достаточном удалении по потоку, чтобы обеспечить репрезентативность отобранных проб по отношению к усредненным выбросам вредных газообразных веществ по всем цилиндрам. В многоцилиндровых двигателях, таких как V-образные двигатели, имеющих разнесенные группы патрубков, допускается отбирать пробы из каждой группы патрубков отдельно и рассчитывать усредненные значения выбросов вредных веществ в отработавших газах. Допустимо также использовать и другие методы, если продемонстрировано, что они коррелируются с методами, упомянутыми выше. Для расчета содержания вредных веществ в отработавших газах необходимо использовать суммарный массовый расход отработавших газов.

Если двигатель укомплектован системой дополнительной обработки отработавших газов, пробу отработавших газов следует отбирать на выходе из этой системы.

3.4.2 Разбавленные отработавшие газы (обязательно для испытания ETC, факультативно для испытания ESC)

Выпускная труба между двигателем и системой полного разбавления потока отработавших газов должна соответствовать требованиям 2.3.1 (компонент ЕР) дополнения 6 к приложению Д.

Пробоотборник(и) для выбросов вредных газообразных веществ должен(ны) быть установлен(ны) в разбавляющем туннеле в точке, где обеспечивается удовлетворительное смешивание разбавляющего воздуха и отработавших газов.

Для испытания ETC пробы, в основном, отбирают двумя способами:

- в мешок для отбора проб в течение всего цикла и проводят измерения после завершения испытания;

- непрерывно и интегрируют в течение всего цикла; этот способ обязателен для определения НС и NOx.

4 Определение вредных частиц

Для определения вредных частиц требуется система разбавления отработавших газов. Разбавление может быть осуществлено с помощью системы частичного разбавления потока (только для испытания ESC) или системы полного разбавления потока (обязательной для испытания ETC). Пропускная способность систем разбавления должна быть достаточно высока, чтобы полностью устранить конденсацию воды в системах разбавления и отбора проб и поддерживать температуру разбавленных отработавших газов не более 325 К (52 °С) непосредственно перед фильтродержателями.

Допускается осушение разбавляющего воздуха перед входом в систему разбавления, особенно при высокой влажности разбавляющего воздуха. Температура разбавляющего воздуха должна быть 298 К ± 5 К (25 °С ± 5 °С). При наружной температуре ниже 293 К (20 °С) рекомендуется предварительно подогревать разбавляющий воздух до температуры, превышающей 303 К (30 °С). Однако температура разбавляющего воздуха не должна превышать 325 К (52 °С) перед поступлением отработавших газов в разбавляющий туннель.

Система частичного разбавления потока предназначается для разделения потока отработавших газов на две части, из которых меньшая разбавляется воздухом и, соответственно, используется для определения вредных частиц. В этом случае существенно, чтобы коэффициент разбавления был определен с большой точностью. Могут быть использованы различные способы разделения потока, и, тем самым, от способа разделения в значительной степени зависят состав оборудования для отбора проб и применяемые процедуры (см. 2.2 дополнения 6 к приложению Д). Пробоотборник для вредных частиц должен быть установлен в непосредственной близости от пробоотборника для выбросов вредных газообразных веществ, и его установка должна соответствовать требованиям 3.4.1 настоящего дополнения.

Для определения массы вредных частиц необходимо наличие системы отбора проб вредных частиц, фильтров для осаждения вредных частиц, весов с погрешностью не более 10-6 г, камеры для взвешивания с контролем влажности и температуры. Отбор проб вредных частиц должен быть проведен методом с незаменяемыми фильтрами, т.е. при использовании одной пары фильтров для всего испытательного цикла (см. 4.1.3 настоящего дополнения). В испытании ESC следует уделять повышенное внимание периодам времени, в течение которых проводят отбор образцов, и расходам по потоку в этой фазе испытания.

4.1 Фильтры для осаждения вредных частиц

4.1.1 Требования к фильтрам

Необходимо использовать фильтры из стекловолокна с фторуглеродным покрытием или фильтры мембранного типа на фторуглеродной основе. Фильтры всех типов должны иметь коэффициент улавливания частиц диоктилфталата диаметром 0,3 мкм не менее 95 % при скорости протекания газа через фильтр от 35 до 80 см/с.

4.1.2 Размеры фильтров

Фильтры для вредных частиц должны иметь диаметр не менее 47 мм (диаметр пятна осаждаемых частиц 37 мм). Допускается использование фильтров большего диаметра (см. 4.1.5 настоящего дополнения).

4.1.3 Основной и вспомогательный фильтры

Пробы отбирают из отработавших газов, проходящих через пару фильтров (основной и вспомогательный), расположенных последовательно, в процессе последовательного выполнения фаз испытания. Вспомогательный фильтр должен быть расположен ниже по потоку на расстоянии не более 100 мм от основного и не иметь контакта с ним. Фильтры допускается взвешивать по отдельности или в паре. В последнем случае пятна осаждаемых частиц должны быть обращены одно к другому.

4.1.4 Необходимо поддерживать скорость прохождения газа через фильтр от 35 до 80 м/с. Падение давления в период от начала до окончания испытания не должно превышать 25 кПа.

Рекомендуемая минимальная нагрузка на фильтр - 0,5 мг/1075 мм2 площади пятна осаждаемых частиц. Для фильтров наиболее распространенных размеров рекомендуемые нагрузки приведены в таблице Д.5.

Таблица Д.5

Рекомендуемые нагрузки на фильтр

Диаметр фильтра, мм

Рекомендуемый диаметр пятна осаждаемых частиц, мм

Рекомендуемая минимальная нагрузка, мг

47

37

0,5

70

60

1,3

90

80

2,3

110

100

3,6

4.2 Требования к камере для взвешивания и аналитическим весам

4.2.1 Условия в камере для взвешивания

Температура в камере (или в комнате), где фильтры для осаждения частиц доводят до соответствующей кондиции и взвешивают, должна быть 295 К ± 3 К (22 °С ± 3 °С) в течение всего времени выдерживания и взвешивания фильтра. Влажность следует поддерживать в диапазоне точки росы 282,5 К ± 3 К (9,5 °С ± 3 °С) и относительную влажность - в диапазоне 48 % ± 8 %.

4.2.2 Взвешивание эталонных фильтров

Пространство камеры (комнаты) не должно содержать никаких взвешенных частиц (таких, как пыль), которые могут осаждаться на фильтрах в процессе их выдерживания. Отклонения от условий, поддерживаемых в камере для взвешивания в соответствии с 4.2.1 настоящего дополнения, допускаются, если длительность этих отклонений не превышает 30 мин. Камера для взвешивания должна быть приведена в соответствие с предъявляемыми требованиями до того, как персонал войдет в камеру. Не менее двух ранее не использованных эталонных фильтров или пар эталонных фильтров должно быть взвешено в период времени, не превышающий 4 ч до взвешивания фильтров (пар фильтров), предназначенных для отбора проб. При этом предпочтительнее все взвешивания проводить одновременно. Эталонные фильтры (пары фильтров) должны быть изготовлены из того же материала, что и фильтры (пары фильтров), предназначенные для отбора проб, и иметь те же размеры.

Если средняя масса эталонных фильтров (пары эталонных фильтров) изменяется между взвешиваниями фильтров, предназначенных для отбора проб, более чем на ± 5 % (± 7,5 % для частей фильтров соответственно) рекомендованной минимальной нагрузки на фильтр (см. 4.1.5 настоящего дополнения), то все фильтры, предназначенные для отбора проб, необходимо демонтировать, а испытание, цель которого - измерить выбросы вредных веществ, - повторить.

Если требования к стабильности условий в камере для взвешивания не выполняются, но результаты взвешивания эталонных фильтров (пар эталонных фильтров) соответствуют приведенным выше критериям, изготовитель двигателя может либо принять результаты взвешивания фильтров, предназначенных для испытаний, либо отвергнуть их, отрегулировав систему поддержания необходимых условий в камере, и провести испытание заново.

4.2.3 Аналитические весы, применяемые для определения масс всех фильтров, должны иметь погрешность (среднеквадратичное отклонение) 20 мг и разрешение (цену деления на шкале) 10 мг. Для фильтров диаметром менее 70 мм погрешность и разрешение должны быть 2 мг и 1 мг соответственно.

4.2.4 Устранение статического электричества

Для устранения статического электричества фильтры перед взвешиванием должны быть нейтрализованы с помощью либо полониевого нейтрализатора, либо другого устройства аналогичного действия.

4.3 Дополнительные требования к измерению вредных частиц

Все элементы системы разбавления и системы отбора проб на участке от выпускной трубы до фильтродержателя, находящиеся в контакте с неразбавленными и разбавленными отработавшими газами, должны быть сконструированы так, чтобы свести к минимуму осаждение вредных частиц или изменение их характеристик. Все элементы должны быть изготовлены из электропроводящих материалов, не вступающих в реакцию с компонентами отработавших газов, и быть заземлены для предотвращения образования статического электричества.

5 Определение дымности

Настоящий раздел устанавливает требования к обязательному и факультативному оборудованию, используемому в испытании ELR. Дымность необходимо измерять дымомером, работающим как в режиме, измеряющем значения дымности, так и в режиме, измеряющем значения коэффициента светопоглощения. Режим непосредственного измерения дымности должен быть применен только для калибровки и поверки дымомера. Показания дымности в испытательном цикле следует определять только по результатам измерений коэффициента светопоглощения.

5.1 Общие требования

Для проведения испытания ELR требуется система измерения дымности и обработки данных, включающая в себя три функциональных блока. Блоки могут быть объединены в агрегат или выполнены в виде системы соединенных между собой компонентов. Эти три функциональных блока перечислены ниже:

- дымомер, отвечающий требованиям раздела 3 дополнения 6 к приложению Д;

- блок обработки данных, функции которого установлены в разделе 6 дополнения 1 к приложению Д;

- принтер и/или электронный накопительный блок для записи и выдачи необходимых значений дымности, определенных в 6.3 дополнения 1 к приложению Д.

5.2 Специальные требования

5.2.1 Линейность должна находиться в диапазоне ± 2 % (в абсолютных значениях дымности).

5.2.2 Дрейф нуля

Дрейф нуля в течение 1 ч не должен превышать ± 1 % (в абсолютных значениях дымности).

5.2.3 Показания на экране дымомера и их диапазон

Диапазон показаний дымности, отображаемых на экране дымомера, должен составлять 0 % - 100 % дымности при погрешности считывания 0,1 % дымности. Для коэффициента светопоглощения показания на экране дымомера должны быть отображены в диапазоне 0 - 30 м-1 при погрешности считывания 0,01 м-1.

5.2.4 Время реакции прибора

Время физической реакции дымомера не должно превышать 0,2 с. Время физической реакции - это разность между моментами времени, когда реакция приемного устройства быстрого реагирования дымомера достигает 10 % и 90 % полного отклонения сигнала при том, что измеряемая дымность газа изменяется за период времени менее 0,1 с.

Время электрической реакции дымомера не должно превышать 0,05 с. Время электрической реакции - это разность между моментами времени, когда реакция дымомера достигает 10 % и 90 % полной шкалы при том, что источник света перекрывается или полностью затухает за период времени менее 0,01 с.

5.2.5 Фильтры нейтральной оптической плотности

Все фильтры нейтральной оптической плотности, используемые при калибровке дымомера, измерении линейности или установке диапазона, должны иметь известную оптическую плотность в пределах 1 % дымности. Для обеспечения точности результатов номинальное значение оптической плотности фильтра следует проверять не менее раза в год в соответствии с национальным или международным стандартом, на который делают ссылку.

Фильтры нейтральной оптической плотности представляют собой устройства высокой точности и могут быть повреждены в процессе использования. Контакт с фильтрами должен быть сведен к минимуму, и, если он требуется, необходимо проявлять осторожность во избежание нанесения царапин на фильтр и его загрязнения.

Дополнение 5 (к приложению Д)

Калибровка

1 Калибровка аналитических приборов

1.1 Введение

Любой аналитический прибор должен быть подвергнут калибровке так часто, как это необходимо для обеспечения точности, требуемой настоящим стандартом. В настоящем разделе описан метод калибровки аналитических приборов, указанных в разделе 3 дополнения 4 и в разделе 1 дополнения 6 к приложению Д.

1.2 Калибровочные газы

Необходимо соблюдать сроки годности всех калибровочных газов. Сроки годности калибровочных газов, установленные изготовителем, должны быть зафиксированы.

1.2.1 Химически чистые газы

Требуемая чистота газов зависит от предельного содержания примесей, указанных ниже. Для проведения испытаний должны иметься в наличии следующие газы:

- чистый азот: примеси, не более:

углеводороды, эквивалентные углероду C1 - 1 млн-1;

оксид углерода - 1 млн-1;

диоксид углерода - 400 млн-1;

оксид азота - 0,1 млн-1,

- чистый кислород:

содержание кислорода - объемная доля не менее 95 %,

- смесь водорода и гелия (40 % ± 2 % - водород, остальное - гелий):

примеси, не более:

углеводороды, эквивалентные углероду С1 - 1 млн-1;

диоксид углерода - 400 млн-1,

- чистый синтетический воздух:

содержание кислорода - объемная доля 18 % - 21 %,

примеси, не более:

углеводороды, эквивалентные углероду С1 - 1 млн-1;

оксид углерода - 1 млн-1;

диоксид углерода - 400 млн-1;

оксид азота - 0,1 млн-1,

- чистый пропан или оксид углерода (СО) для поверки CVS.

1.2.2 Калибровочные и поверочные газы

Для проведения испытаний должны иметься в наличии смеси газов, состоящие из следующих химических соединений:

- С3Н8 и чистый синтетический воздух (см. 1.2.1 настоящего дополнения);

- СО и чистый азот;

- NOx и чистый азот (количество NO2, содержащегося в этом калибровочном газе, не должно превышать 5 % содержания NO);

- СО2 и чистый азот;

- СН4 и чистый синтетический воздух;

- С2Н6 и чистый синтетический воздух.

Примечание - Допускается использование и других комбинаций газов при условии, что газы, составляющие комбинацию, не вступают в реакцию между собой.

Реальная концентрация калибровочного газа должна соответствовать ее номинальному значению ± 2 %. Все концентрации калибровочного газа должны быть указаны в объемных долях (% или млн-1). Газы, применяемые для калибровки, можно также получить с помощью газового разделителя, используя в качестве разбавляющей субстанции чистый азот или чистый синтетический воздух. Точность, обеспечиваемая смешивающим устройством, должна быть такой, чтобы концентрацию разбавленных калибровочных газов можно было бы определять с погрешностью, не превышающей + 2 %.

1.3 Процедура использования анализаторов и системы отбора проб

Процедура использования анализаторов должна соответствовать инструкциям изготовителя приборов по их запуску и эксплуатации. При этом необходимо учитывать минимальные требования 1.4 - 1.9 настоящего дополнения.

1.4 Испытание на герметичность

Необходимо провести испытание системы на герметичность. Для этого пробоотборник отсоединяют от системы выпуска и его входное отверстие закрывают пробкой. Включают насос анализатора. После завершения периода первичной стабилизации все расходомеры должны показывать «нуль». Если требование не выполняется, то необходимо проверить магистраль пробоотборника и устранить неисправность.

Предельно допустимая степень утечки на стороне разрежения должна составлять 0,5 % реального расхода в проверяемой части системы. Допускается определять значения реального расхода по расходам потоков, идущих через анализатор и по обходному тракту.

Другой метод заключается в ступенчатом изменении концентрации на входе в магистраль пробоотборника в результате переключения с нулевого на калибровочный газ. Если после соответствующего периода времени наблюдается более низкая концентрация, чем непосредственно после переключения, то это указывает на проблемы с калибровкой или герметичностью.

1.5 Процедура калибровки

1.5.1 Комплект приборов

Комплект приборов необходимо подвергнуть калибровке, калибровочные кривые проверяют стандартными газами. При отборе проб отработавших газов необходимо использовать те же расходы потока, что и при калибровке.

1.5.2 Время прогрева

Время прогрева должно соответствовать указаниям изготовителя. Если соответствующие указания отсутствуют, рекомендуемое время прогрева анализатора - не менее 2 ч.

1.5.3 Анализаторы NDIR и HFID

Анализатор NDIR должен быть настроен, если это необходимо. В анализаторе HFID необходимо оптимизировать интенсивность горения (см. 1.8.1 настоящего дополнения).

1.5.4 Калибровка

Калибровку необходимо проводить для каждого используемого в нормальных условиях рабочего диапазона.

Анализаторы СО, СО2, NOx и НС должны быть установлены на нуль с помощью чистого синтетического воздуха или азота.

Соответствующие калибровочные газы необходимо пропустить через анализаторы, зафиксировать показания и определить калибровочную кривую в соответствии с 1.5.5 настоящего дополнения.

Необходимо вновь проверить установку на нуль и, если необходимо, повторить процедуру калибровки.

1.5.5 Определение калибровочной кривой

1.5.5.1 Общие указания

Калибровочную кривую анализатора строят не менее чем по пяти калибровочным точкам (не считая нуля), распределенным как можно более равномерно. Наивысшая номинальная концентрация должна соответствовать не менее 90 % полной шкалы.

Калибровочную кривую рассчитывают методом наименьших квадратов. Если полученная в результате расчета степень полинома более трех (3), то число калибровочных точек (включая нуль) должно, по меньшей мере, быть равно степени полинома плюс 2.

Калибровочная кривая не должна отклоняться более чем на ± 2 % от номинального значения в каждой калибровочной точке и более чем на ± 1 % от значения верхней границы полной шкалы в нулевой точке.

По калибровочной кривой и калибровочным точкам возможно проверить правильность выполнения калибровки. Должны быть указаны различные параметры анализатора, в том числе:

-диапазон измерений;

- чувствительность;

- дата калибровки.

1.5.5.2 Калибровка в диапазоне ниже 15 % полной шкалы

Калибровочную кривую определяют с помощью не менее чем четырех дополнительных калибровочных точек (исключая нуль), расположенных практически равномерно в диапазоне ниже 15 % полной шкалы.

Калибровочную кривую рассчитывают методом наименьших квадратов.

Калибровочная кривая не должна отклоняться более чем на ± 4 % от номинального значения в каждой калибровочной точке и более чем на ± 1 % от значения верхней границы полной шкалы в нулевой точке.

1.5.5.3 Альтернативные методы

Если удается продемонстрировать, что альтернативные методы (компьютер, переключатель диапазонов с электронным управлением и т.п.) обеспечивают эквивалентную точность, то применение таких методов допускается.

1.6 Проверка калибровки

Каждый используемый в нормальных условиях рабочий диапазон необходимо проверять перед каждым анализом в соответствии с нижеследующей процедурой:

Калибровку проверяют нулевым поверочным газом и калибровочным газом, нормальное значение концентрации которого превышает 80 % полной шкалы измерительного диапазона.

Если для двух выбранных калибровочных точек найденные значения отличаются не более чем на ± 4 % полной шкалы от декларированных исходных значений, то допускается изменение регулируемых параметров. В противном случае необходимо построить новую калибровочную кривую в соответствии с 1.5.5 настоящего дополнения.

1.7 Проверка эффективности конвертора NOx

Эффективность конвертора, преобразующего NO2 в NO, проверяют в соответствии с 1.7.1 - 1.7.8 (см. рисунок Д.4).

1 - электромагнитный клапан; 2 - озонатор; 3 - регулируемый трансформатор

Рисунок Д.4 - Схема устройства для проверки эффективности конвертора NO2

1.7.1 Эффективность конвертора может быть проверена на испытательной установке, показанной на рисунке Д.4 (см. также 3.3.5 дополнения 4 к приложению Д), в соответствии с процедурой, изложенной ниже, с помощью озонатора.

1.7.2 Калибровка

Детекторы CLD и HCLD необходимо калибровать в наиболее часто используемом рабочем диапазоне, руководствуясь требованиями изготовителя и используя нулевой поверочный и калибровочный газ (содержание NO в котором должно соответствовать, приблизительно, 80 % рабочего диапазона, а концентрация NO2 в газовой смеси должна составлять менее 5 % концентрации NO). В анализаторе NOx должен быть установлен режим измерения NO так, чтобы калибровочный газ не проходил через конвертор. Показания концентрации при этом должны быть зафиксированы.

1.7.3 Расчет

Эффективность конвертора NOx, %, рассчитывают по формуле

где а - концентрация NOx в соответствии с 1.7.6 настоящего дополнения;

b - концентрация NOx в соответствии с 1.7.7 настоящего дополнения;

с - концентрация NO в соответствии с 1.7.4 настоящего дополнения;

d- концентрация NO в соответствии с 1.7.5 настоящего дополнения.

1.7.4 Добавление кислорода

С помощью тройника кислород или чистый воздух непрерывно добавляют в поток газа до момента, когда показания концентрации снизятся, приблизительно, до 20 % (минимально - 10 %) показаний калибровки, полученных в соответствии с 1.7.2 настоящего дополнения (анализатор должен быть в режиме измерения NO). Показание концентрации с необходимо зафиксировать. Озонатор должен быть отключен в течение всего процесса.

1.7.5 Активизация озонатора

Теперь необходимо активизировать озонатор, чтобы генерировать достаточное количество озона для снижения концентрации NO, приблизительно, до 20 % (минимально - 10 %) показаний калибровки, полученных в соответствии с 1.7.2 настоящего дополнения. Показание концентрации d необходимо зафиксировать. (Анализатор должен быть в режиме измерения NO.)

1.7.6 Режим измерения NOx

Затем анализатор NO переключают в режим измерения NOx, так чтобы газовая смесь (состоящая из NO, NO2, O2 и N2) теперь проходила через конвертор. Показания концентрации а необходимо зафиксировать (Анализатор должен быть в режиме измерения NOx.)

1.7.7 Отключение озонатора

Затем озонатор отключают. Смесь газов, описанная в 1.7.6 настоящего дополнения, проходит через конвертор в детектор. Показания концентрации b необходимо зафиксировать (Анализатор должен быть в режиме измерения NOx.)

1.7.8 Режим измерения NO

При переключении на режим измерения NO с отключением озонатора поток кислорода или синтетического воздуха также отключается. Показание NOx на анализаторе не должно отличаться более чем на 5 % от значения, полученного в соответствии с 1.7.2 настоящего дополнения. (Анализатор должен быть в режиме измерения NO.)

1.7.9 Периодичность испытаний

Эффективность конвертора следует проверять перед каждой калибровкой анализатора NOx

1.7.10 Требования к эффективности

Эффективность конвертора должна быть не менее 90 % , однако настоятельно рекомендуется более высокая эффективность - 95 %.

Примечание - Если при регулировке анализатора на наиболее часто используемый рабочий диапазон работа озонатора не показывает уменьшение концентрации с 80 % до 20 %, как предписано в 1.7.5 настоящего дополнения, необходимо использовать наиболее высокий диапазон, показывающий такое уменьшение.

1.8 Регулировка плазменно-ионизационного детектора (FID)

1.8.1 Оптимизация чувствительности детектора

Детектор регулируют в соответствии с требованиями его изготовителя. Для оптимизации чувствительности в наиболее часто используемом рабочем диапазоне следует использовать калибровочную газовую смесь из чистого воздуха и пропана.

После регулировки расходов топлива и воздуха в соответствии с указаниями изготовителя в анализатор направляют калибровочный газ концентрации 350 млн-1 С ± 75 млн-1 С. Чувствительность при конкретном значении расхода топлива определяют как разность между чувствительностью на калибровочный газ и чувствительностью на нулевой газ. Расход топлива ступенчато регулируют в диапазоне от значения, превышающего диапазон значений, заданный изготовителем, и до значения, меньшего, чем этот диапазон. Чувствительности на калибровочный и нулевой газы при этих значениях расхода топлива фиксируют. Разность между значениями чувствительности к калибровочному и нулевому газам наносят на график, и расход топлива регулируют по стороне кривой, соответствующей более богатой смеси.

1.8.2 Коэффициенты чувствительности на углеводороды

Анализатор калибруют с помощью воздушно-пропановой смеси и чистого синтетического воздуха в соответствии с 1.5 настоящего дополнения.

Коэффициенты чувствительности определяют при вводе анализатора в эксплуатацию и после основных этапов работы. Коэффициент чувствительности (Rf) для конкретных углеводородов определяют как отношение показания детектора FID, выраженного в млн-1 C1 к концентрации газа в цилиндре, выраженной в млн-1 C1. Концентрация газа, используемого в испытаниях, должна быть на уровне чувствительности, соответствующей, приблизительно, 80 % полной шкалы. Концентрация должна быть известна с погрешностью ± 2 % по отношению к гравиметрическому эталону, выраженному в объемных долях. Кроме того, газовый цилиндр необходимо выдержать в течение 24 ч при температуре 298 К ± 5 К (25 °С ± 5 °С).

Газы, используемые при испытаниях, и рекомендуемые относительные коэффициенты чувствительности указаны ниже:

- метан и чистый синтетический воздух: 1,00 < Rf < 1,15 (для дизельных двигателей и двигателей, работающих на СНГ);

- метан и чистый синтетический воздух: 1,00 < Rf < 1,07 (для двигателей, работающих на СНГ);

- пропилен и чистый синтетический воздух: 0,90 < Rf < 1,10;

-толуол и чистый синтетический воздух: 0,90 < Rf < 1,10.

Эти значения даны по отношению к коэффициенту чувствительности Rf для смеси пропана и чистого синтетического воздуха, приравненному к 1,00.

1.8.3 Проверка влияния кислорода

Влияние кислорода проверяют при вводе анализатора в эксплуатацию и после основных этапов работы. Коэффициент чувствительности определяют в соответствии с 1.8.2 настоящего дополнения. Газ, используемый при испытаниях, и диапазон значений рекомендуемого относительного коэффициента чувствительности:

- пропан и азот: 0,95 < Rf < 1,05.

Эти значения даны по отношению к коэффициенту чувствительности Rf для смеси пропана и чистого синтетического воздуха, приравненному к 1,00.

Концентрация кислорода в воздухе горелки детектора FID должна быть равна концентрации кислорода в воздухе горелки, имевшей место при предыдущей проверке влияния кислорода, с погрешностью + 1 % молярной доли кислорода. Если отклонение превышает это значение, влияние кислорода необходимо проверить заново, а анализатор, при необходимости, - отрегулировать.

1.8.4 Эффективность отделителя фракций, не содержащих метан (NMC), - только для газовых двигателей, работающих на ПГ

Отделитель NMC применяют для удаления углеводородов, не содержащих метан (NMHC), из газа в пробоотборнике путем окисления всех углеводородов, за исключением метана. В идеале окисление метана должно быть 0 %, а остальных углеводородов, представленных этаном, - 100 %. Для обеспечения необходимой точности измерения NMHC оценивают эффективность отделителя по метану и этану и используют полученные значения для расчета массового расхода потока выбросов NMHC (см. 4.3 дополнения 2 к приложению Д).

1.8.4.1 Эффективность по метану

Содержащий метан калибровочный газ пропускают через детектор FID с прохождением газа через отделитель NMC и минуя его. Концентрации фиксируют в обоих случаях. Эффективность определяют по формуле

где concw - концентрация НС при СН4, проходящем через NMC;

concw/o - концентрация НС при СН4, идущем в обход NMC.

1.8.4.2 Эффективность по этану

Содержащий этан калибровочный газ пропускают через детектор FID с прохождением газа через отделитель NMC и минуя его. Концентрации фиксируют в обоих случаях. Эффективность определяют по формуле

где conc(w) - концентрация НС при С2Н6, проходящем через NMC;

conc(w/o)- концентрация НС при С2Н6, идущем в обход NMC.

1.9 Воздействие на показания анализаторов СО, СО2 и NOx

Газообразные составляющие отработавших газов (за исключением составляющей, подлежащей анализу) могут различными путями влиять на показания анализатора. Положительное влияние на показания анализаторов NDIR имеет место, когда посторонний газ оказывает такое же воздействие, как и измеряемый газ, но в меньшей степени. Отрицательное влияние на показания анализаторов NDIR имеет место, когда посторонний газ расширяет полосу абсорбции измеряемого газа, а на показания детекторов CLD - когда посторонний газ подавляет излучение. Проверки воздействия, описываемые в 1.9.1 и 1.9.2 настоящего дополнения, должны быть осуществлены перед вводом анализатора в эксплуатацию и после основных этапов работы.

1.9.1 Проверка воздействия на показания анализатора СО

Вода и СО2 могут воздействовать на работу анализатора СО. Поэтому калибровочный газ, содержащий СО2 и имеющий концентрацию от 80 % до 100 % полной шкалы максимального рабочего диапазона, применяемого в испытаниях, должен быть пропущен через воду при комнатной температуре. Чувствительность анализатора фиксируют. Чувствительность анализатора не должна превышать 1 % полной шкалы для диапазонов, соответствующих или превышающих 300 млн-1, или 3 млн-1 для диапазонов менее 300 млн-1.

1.9.2 Проверка анализатора NOx на подавление излучения

На работу анализаторов с детекторами CLD и HCLD отрицательно влияют СО2 и водяной пар. Чувствительность к подавлению излучения этими газами пропорциональна их концентрациям, и, следовательно, требуется испытательное оборудование для определения подавления излучения при наиболее высоких концентрациях, предполагаемых в испытаниях на основе проверенной инженерной практики.

1.9.2.1 Проверка подавления излучения под воздействием СО2

Через анализатор NDIR пропускают калибровочный газ, содержащий СО2 и дающий показания от 80 % до 100 % полной шкалы в наивысшем рабочем диапазоне. Полученное значение для СО2 фиксируют как А. Этот калибровочный газ затем разбавляют, приблизительно, на 50 % калибровочным газом, содержащим NO, и пропускают через анализатор NDIR и детектор CLD или HCLD. Полученные значения для СО2 и NO фиксируют как B и С соответственно. После этого перекрывают подачу СО2 и через детектор (H)CLD пропускают калибровочный газ, содержащий только NO. Значение для NO фиксируют как D.

Подавление излучения, %, которое не должно превышать 3 % полной шкалы, рассчитывают по формуле

где А - концентрация неразбавленного газа СО2, измеренная в анализаторе NDIR, %;

B - концентрация разбавленного газа СО2, измеренная в анализаторе NDIR, %;

С - концентрация разбавленного газа NO, измеренная в детекторе (H)CLD, млн-1;

D - концентрация неразбавленного газа NO, измеренная в детекторе (H)CLD, млн-1.

Допускается использовать альтернативные методы разбавления и количественного определения концентрации калибровочных газов, содержащих СО2 и NO, такие как смешивание и добавление присадок.

1.9.2.2 Проверка подавления излучения под воздействием влаги

Этот метод проверки применим только к измерению концентрации водяного пара. При расчете подавления излучения под воздействием влаги следует принимать во внимание разбавление калибровочного газа, содержащего NO, водяным паром, и провести пересчет концентрации водяного пара в смеси, ориентируясь на значения, ожидаемые в процессе испытаний.

Калибровочный газ, содержащий NO и имеющий концентрацию, соответствующую 80 % - 100 % полной шкалы в нормальном рабочем диапазоне, пропускают через детектор (Н) CLD. Значение концентрации N0 фиксируют как D. Затем калибровочный газ, содержащий NO, пропускают через воду при комнатной температуре, после чего он проходит через детектор CLD (HCLD). Значение концентрации NO фиксируют как С. Необходимо определить абсолютное рабочее давление в анализаторе и температуру воды. Эти значения фиксируют как E и F соответственно. Определяют давление насыщенного пара смеси, соответствующее температуре воды F при пропускании через нее калибровочного газа. Это давление фиксируют как G. Концентрацию водяного пара Н, %, в смеси рассчитывают как

H = 100(G/E).

Предполагаемую концентрацию разбавленного калибровочного газа (в водяном паре) De определяют по формуле

De = D(1 - H/100).

Для отработавших газов дизельного двигателя необходимо установить максимальную концентрацию водяного пара в отработавших газах Hm, %, ожидаемую в испытаниях, предполагая, что атомное отношение топлива Н/С = 1,8:1 при концентрации калибровочного газа, содержащего СО2, равной А (см. 1.9.2.1 настоящего дополнения):

Hm = 0,9A.

Подавление излучения под воздействием влаги, %, которое не должно превышать 3 %, рассчитывают по формуле

Подавление = 100[(De - С)/De](Hm/Н),

где De - предполагаемая концентрация разбавленного NO, млн-1;

С - концентрация разбавленного NO, млн-1;

Hm - максимальная концентрация водяного пара, %;

H - реальная концентрация водяного пара, %.

Примечание - Существенно, чтобы калибровочный газ, содержащий NO, имел при данной проверке минимальную концентрацию NO2, поскольку поглощение NO2 водой не учитывают при расчете подавления излучения.

1.10 Частота выполнения калибровок

Анализаторы калибруют в соответствии с 1.5 настоящего дополнения не реже чем один раз в три месяца или после проведения таких ремонтов или замен в системе, которые могут нарушить калибровку.

2 Калибровка системы CVS

2.1 Общие требования

Систему CVS калибруют с помощью точного расходомера, соответствующего национальным или международным стандартам, и ограничительного устройства. Расход через систему измеряют при установке различных ограничительных устройств. Измеряют также контрольные параметры системы и соотносят их с соответствующими значениями расхода.

Допускается использование расходомеров различных типов, а именно калиброванной трубки Вентури, калиброванного ламинарного расходомера, калиброванного турборасходомера.

2.2 Калибровка насоса с объемным регулированием (PDP)

Все параметры, относящиеся к насосу, измеряют одновременно с параметрами, относящимися к расходомеру, который соединяют с насосом последовательно. Значение расчетного расхода в кубических метрах в минуту (м3/мин) на входе в насос при данном абсолютном давлении и температуре наносят на график зависимости расхода от корреляционной функции, представляющей собой числовое значение определенной комбинации параметров насоса. Затем определяют линейное уравнение, описывающее взаимосвязь расхода через насос и корреляционной функции. Если система CVS имеет многорежимный привод, калибровку выполняют для каждого диапазона значений расходов. В процессе калибровки поддерживают стабильный температурный режим.

2.2.1 Анализ данных

Расход воздуха (QS) при каждом установленном ограничителе потока (которых должно быть не менее шести) рассчитывают в стандартных единицах - кубических метрах в минуту - на основе показаний расходомера, используя метод, предписанный изготовителем. Затем расход воздуха преобразуют в расход насоса V0, м3/об, при абсолютной температуре и абсолютном давлении на входе в насос по формуле

где QS - расход воздуха при стандартных условиях (101,3 кПа; 273 К);

Т - температура на входе в насос, К;

рА -абсолютное давление на входе в насос, (pB - p1)1), кПа;

n -частота вращения, с-1.

1) См. 2.2.1.

Для оценки взаимовлияния изменений давления в насосе и коэффициента наклона насоса определяют корреляционную функцию Х0 между частотой вращения вала насоса, разностью давлений на входе в насос и выходе из него и абсолютным давлением на выходе из насоса по формуле

где ∆pp - разность давлений на входе в насос и выходе из него, кПа;

рА - абсолютное давление на выходе из насоса, кПа.

Линейное уравнение для калибровочной функции получают с помощью метода наименьших квадратов. Это уравнение имеет вид

V0 = D0 - mX0,

где D0 и m - это отрезок, отсекаемый на оси ординат, и коэффициент наклона, соответственно, - константы, определяющие линии регрессии.

Для многорежимных систем CVS калибровочные функции, построенные для различных диапазонов значений расхода, должны располагаться, приблизительно, параллельно одна другой, а отрезки, отсекаемые на оси ординат D0, должны увеличиваться при переходе от диапазона с большими значениями расхода к диапазону с меньшими значениями.

Значения, рассчитанные по уравнению, не должны отличаться от измеренных значений V0 более чем на ± 5 %. Значения m будут изменяться при переходе от одного насоса к другому. Засасывание вредных частиц со временам приведет к уменьшению коэффициента наклона калибровочной функции т. Следовательно, калибровка необходима при вводе насоса в эксплуатацию, после капитального ремонта и в случае, когда полная проверка системы (см. 2.4 настоящего дополнения) показывает уменьшение коэффициента наклона.

2.3 Калибровка трубки Вентури с критическим расходом (CFV)

Калибровка CFV основана на уравнении критического расхода трубки Вентури. Расход газа, зависящий от давления и температуры на входе, описывают уравнением

где KV - калибровочный коэффициент;

pA - абсолютное давление на входе в трубку Вентури, кПа;

T - температура на входе в трубку Вентури, К.

2.3.1 Анализ данных

Расход воздуха QS при каждом установленном ограничителе потока (которых должно быть не менее восьми) рассчитывают в стандартных единицах - кубических метрах в минуту - на основе показаний расходомера, используя метод, предписанный изготовителем. Коэффициент калибровки рассчитывают на основе данных калибровки для каждого установленного ограничителя потока по формуле

где QS - расход воздуха при стандартных условиях (101,3 кПа; 273 К);

T - температура на входе в трубку Вентури;

pA - абсолютное давление на входе в трубку Вентури.

Чтобы определить диапазон критического расхода, KV наносят на график как функцию давления на входе в трубку Вентури. При критическом расходе (при закупорке) KV будет иметь сравнительно постоянное значение. При уменьшении давления (увеличении разрежения) закупорка трубки Вентури рассасывается и KV уменьшается, а следовательно, CFV функционирует за пределами допустимого диапазона.

Среднее значение и среднеквадратичное отклонение KV в диапазоне критического расхода рассчитывают не менее чем по восьми точкам. Среднеквадратичное отклонение не должно превышать ± 0,3 % среднего значения KV.

2.4 Общая проверка системы

Суммарную погрешность системы отбора проб CVS и аналитической системы определяют путем введения заранее известной массы вредного газообразного вещества в систему в процессе ее работы в нормальном режиме. Введенное вредное вещество подвергают анализу , и его массу рассчитывают в соответствии с 4.3 дополнения 2 к приложению Д, кроме случая с пропаном, когда для НС применяют коэффициент 0,000472 вместо 0,000479. Допускается использование любого из двух излагаемых ниже методов.

2.4.1 Измерение с помощью вставки, создающей критический поток

Заранее известное количество чистого однородного газа (оксида углерода или пропана) вводят в систему CVS через калиброванную вставку, создающую критический поток. Если давление на входе достаточно высокое, то расход, регулируемый с помощью вставки, создающей критический поток, не зависит от давления на выходе из вставки (что характеризует критический поток). Система CVS должна работать в течение, приблизительно, от 5 до 10 мин как при нормальном испытании, проводимом для определения содержания выбросов вредных веществ. Пробу газа анализируют с помощью обычно применяемого оборудования или процедуры (мешка для отбора проб или интеграционного метода) и рассчитывают массу газа. Найденная таким способом масса газа не должна отличаться более чем на + 3 % от заранее известной массы газа, введенного в систему.

2.4.2 Измерение с помощью гравиметрической техники

Массу небольшого цилиндрического контейнера, заполненного оксидом углерода или пропаном, определяют с погрешностью ±0,01 г. В течение, приблизительно, 5 - 10 мин система CVS должна работать как при нормальном испытании, проводимом для определения содержания выбросов вредных веществ, в то время как оксид углерода или пропан вводят в систему. Количество введенного однородного газа определяют с помощью дифференциального взвешивания. Пробу газа анализируют с помощью обычно применяемого оборудования или процедуры (мешка для отбора проб или интеграционного метода) и рассчитывают массу газа. Найденная таким способом масса газа не должна отличаться более чем на ± 3 % от заранее известной массы газа, введенного в систему.

3 Калибровка системы измерения вредных частиц

3.1 Введение

Каждый компонент калибруют так часто, как это необходимо для поддержания точности измерений, устанавливаемой настоящим стандартом. В настоящем разделе описан метод калибровки, который применяют для компонентов, указанных в разделе 4 дополнения 4 к приложению Д и в разделе 2 дополнения 6 к приложению Д.

3.2 Измерение параметров потока

Калибровка расходомеров газа или инструментального оборудования для измерения параметров потока должна соответствовать требованиям международных и/или национальных стандартов. Максимальная погрешность измеряемых величин не должна превышать ± 2 % считываемых показаний.

Если расход газового потока определяют дифференциальным (разностным) измерением расхода, максимальная погрешность разности должна быть такой, чтобы погрешность расхода разбавленных отработавших газов GEDF не превышала ± 4 % [см. также 2.2.1 (компонент EGA) дополнения 6 к приложению Д]. Эту погрешность можно вычислить по среднеквадратичному значению погрешностей каждого из используемых инструментов.

3.3 Проверка условий прохождения частичных потоков

Диапазоны скоростей отработавших газов и колебаний давления необходимо проверить и отрегулировать в соответствии с требованиями 2.2.1 (компонент ЕР) дополнения 6 к приложению Д, если это применимо.

3.4 Периодичность калибровки

Оборудование для измерения расходов калибруют не реже чем раз в три месяца или при проведении таких ремонтных работ и замен в системе, которые влияют на калибровку.

4 Калибровка оборудования для измерения дымности

4.1 Введение

Частота калибровки дымомера должна быть такой, чтобы обеспечить точность, требуемую настоящим стандартом. В настоящем разделе описан метод калибровки, применяемый для компонентов, указанных в разделе 5 дополнения 4 к приложению Д и разделе 3 дополнения 6 к приложению Д.

4.2 Процедура калибровки

4.2.1 Время прогрева

Дымомер прогревают и доводят до стабильного состояния в соответствии с указаниями изготовителя. Если дымомер оборудован системой воздушной продувки для предотвращения осаждения копоти на инструментальной оптике, эту систему также следует запустить и отрегулировать в соответствии с указаниями изготовителя.

4.2.2 Установка линейной чувствительности

Линейность дымомера проверяют в режиме определения показаний дымности в соответствии с указаниями изготовителя. В дымомер устанавливают три фильтра нейтральной плотности с заранее известными значениями коэффициента пропускания, соответствующие требованиям 5.2.5 дополнения 4 к приложению Д. Полученные показания фиксируют. Фильтры нейтральной плотности должны иметь номинальные значения дымности, в среднем, 10%, 20% и 40%.

Линейная зависимость не должна отклоняться более чем на ± 2% дымности от номинального значения фильтра нейтральной плотности. Любая нелинейность, превышающая это значение, должна быть корректирована до начала испытания.

4.3 Периодичность калибровки

Дымомер калибруют в соответствии с 4.2.2 настоящего дополнения не реже чем раз в три месяца или при проведении таких ремонтных работ и замен в системе, которые влияют на калибровку.

Дополнение 6 (к приложению Д)

Системы анализа и отбора проб

1 Определение выбросов газообразных вредных веществ

1.1 Введение

Подраздел 1.2 настоящего дополнения и рисунки Д.5 и Д.6 содержат детальные описания рекомендуемых систем отбора проб и анализа. Поскольку при различных конфигурациях таких систем могут быть достигнуты совпадающие результаты, точное соответствие рисункам Д.5 и Д.6 не требуется. Допускается использование дополнительных компонентов, таких как измерительная аппаратура, вентили, соленоиды, насосы, переключатели, для получения дополнительной информации и координации работы взаимодействующих систем. Другие компоненты, функционирование которых не вызвано необходимостью обеспечить точность работы отдельных систем, могут быть исключены, если их исключение основано на проверенной инженерной практике.

Рисунок Д.5 - Схема установки для анализа неразбавленных отработавших газов с определением концентраций СО, СО2, NOx, НС (только для испытания ESC)

Рисунок Д.6 - Схема установки для анализа разбавленных отработавших газов с определением концентраций СО, СО2, NOx, НС (для испытания ETC, факультативно - для испытания ESC)

1.2 Описание аналитических систем

Аналитическая система для определения газообразных выбросов вредных веществ в неразбавленных (рисунок Д.5, только для испытания ESC) или разбавленных (рисунок Д.6, для испытаний ETC и ESC) отработавших газах, приводимая ниже, основана на использовании:

- анализатора HFID для измерения концентрации углеводородов;

- анализатора NDIR для измерения концентрации оксида углерода и диоксида углерода;

- анализатора HCLD или эквивалентного анализатора для измерения концентрации оксидов азота. Отбор проб для анализа всех компонентов допускается проводить с помощью одного зонда или двух зондов,

расположенных в непосредственной близости один от другого и имеющих внутреннее разделение для соединения их с разными анализаторами. Необходимо обеспечить отсутствие конденсации веществ из отработавших газов (включая влагу и серную кислоту) во всех точках аналитической системы.

1.2.1 Компоненты аналитической системы, изображенные на рисунках Д.5 и Д.6:

ЕР - выпускная труба (рисунки Д.5 и Д.6).

SP1 -пробоотборник для отработавших газов (рисунок Д.5).

Рекомендуется прямой пробоотборник из нержавеющей стали с нескольким отверстиями и заглушённым торцом. Внутренний диаметр пробоотборника не должен превышать внутренний диаметр пробоотборной магистрали. Толщина стенок пробоотборника должна быть не более 1 мм. В пробоотборнике должно быть не менее трех отверстий в трех различных радиальных плоскостях, имеющих размеры, обеспечивающие отбор потоков с приблизительно одинаковыми расходами. Диаметр пробоотборника должен составлять не менее 80% диаметра выпускной трубы. Допускается установка одного или двух пробоотборников.

SP2 - пробоотборник для анализа НС в разбавленных отработавших газах (рисунок Д.6). Пробоотборник должен:

- быть расположен в начале подогреваемой пробоотборной магистрали HSL1 и занимать ее отрезок длиной от 254 до 762 мм;

- иметь внутренний диаметр не менее 5 мм;

- быть вставлен в туннель для разбавления (DT) (см. 2.3 настоящего дополнения, рисунок Д.18) в точке, где обеспечено хорошее перемешивание разбавляющего воздуха и отработавших газов, а именно, на расстоянии, приблизительно, 10 диаметров туннеля по направлению потока от точки, в которой отработавшие газы входят в туннель для разбавления;

- быть расположен на достаточном расстоянии по радиусу от других пробоотборников и стенок туннеля, чтобы не быть подвергнутым воздействию турбулентных потоков и завихрений;

- быть подогреваемым так, чтобы температура газового потока повышалась до 463 К ± 10К(190°С ± 10 °С) на выходе из пробоотборника.

SP3 - пробоотборник для анализа СО, СО2, NOx в разбавленных отработавших газах (рисунок Д.6).

Пробоотборник должен;

- находиться в той же плоскости, что и SP2;

- быть расположен на достаточном расстоянии по радиусу от других пробоотборников и стенок туннеля, чтобы не быть подвергнутым воздействию турбулентных потоков и завихрений;

- быть изолированным и подогреваемым по всей длине до температуры 328 К (55 °С) для предотвращения конденсации влаги.

HSL1 - подогреваемая пробоотборная магистраль (рисунки Д.5 и Д.6).

По пробоотборной магистрали проба газа перетекает из единого пробоотборника к точке разделения потоков и в анализатор НС.

Пробоотборная магистраль должна:

- иметь внутренний диаметр от 5 до 13,5 мм;

- быть изготовлена из нержавеющей стали или тефлона;

- поддерживать температуру стенок 463 К ± 10 К (190 °С ± 10 °С) при измерении в каждой отдельно контролируемой подогреваемой секции при температуре отработавших газов в пробоотборнике не более 463 К (190 °С);

- поддерживать температуру стенок выше 453 К (180 °С) при температуре отработавших газов в пробоотборнике выше 463 К (190 °С);

- поддерживать температуру стенок выше 463 К ± 10 К (190 °С ± 10 °С) непосредственно перед подогреваемым фильтром F2 и детектором HFID.

HSL2 - подогреваемая пробоотборная магистраль для NOx (рисунки Д.5 и Д.6).

Пробоотборная магистраль должна:

- поддерживать температуру стенок от 328 К до 473 К (от 55 °С до 200 °С) вплоть до конвертера С, где используют охлаждающую ванну В, и анализатора, где охлаждающую ванну В не используют;

- быть изготовлена из нержавеющей стали или тефлона.

SL - пробоотборная магистраль для СО и СО2 (рисунки Д.5 и Д.6).

Пробоотборная магистраль должна быть изготовлена из тефлона или нержавеющей стали. Она может быть как подогреваемой, так и неподогреваемой.

ВК - мешок для определения фоновой концентрации вредных веществ (факультативно, только на рисунке Д.6).

Для отбора проб с фоновой концентрацией вредных веществ.

BG - мешок для отбора проб (факультативно, только для СО и СО2, рисунок Д.6). Для отбора проб и определения концентраций вредных веществ.

F1 - подогреваемый первичный фильтр (рисунки Д.5 и Д.6, факультативно).

Температуру следует поддерживать такую же, как и для пробоотборной магистрали HSL1.

F2 - подогреваемый фильтр (рисунки Д.5 и Д.6).

Фильтр должен осаждать все вредные частицы из пробы газа до ее попадания в анализатор. Температуру следует поддерживать такую же, как и для пробоотборной магистрали HSL1. Фильтр подлежит замене при необходимости.

Р - подогреваемый насос для перекачки проб (рисунки Д.5 и Д.6).

Насос следует подогреть до температуры пробоотборной магистрали HSL1.

НС - нагреваемый плазменно-ионизационный детектор (HFID) для определения концентрации углеводородов (рисунки Д.5 и Д.6).

Температуру следует поддерживать в диапазоне 453 К - 473 К (180 °С - 200 °С).

СО, СО2 - анализатор NDIR для определения концентраций оксида углерода и диоксида углерода (факультативно, для определения коэффициента разбавления при измерении концентрации вредных частиц, рисунки Д.5 и Д.6).

NO - анализатор CLD или HCLD для определения оксидов азота (рисунки Д.5 и Д.6).

При использовании анализатора HCLD температуру следует поддерживать в диапазоне 328 К - 473 К (55 °С -200°С).

С - конвертер (рисунки Д.5 и Д.6).

Конвертер используют для каталитического преобразования NO2 в NO перед анализом в анализаторе CLD или HCLD.

В - охлаждающая ванна (факультативно, рисунки Д.5 и Д.6).

Для охлаждения и конденсации влаги из пробы отработавших газов. В ванне необходимо поддерживать температуру в диапазоне 273 К- 277 К (0 °С - 4 °С) с помощью льда или искусственного охлаждения. Использование ванны факультативно, если на работу анализатора не влияет водяной пар (см. 1.9.1 и 1.9.2 дополнения 5 к приложению Д). Если влага удаляется с помощью конденсации, то необходимо отслеживать температуру газа в пробе или точку росы либо во влагоотделителе, либо ниже по направлению потока. Температура газа в пробе или точка росы не должна быть выше 280 К (7 °С). Применение химических осушителей для удаления влаги из пробы не допускается.

Т1, Т2, Т3 - датчик температуры (рисунки Д.5 и Д.6).

Для измерения температуры газового потока.

Т4 - датчик температуры (рисунки Д.5 и Д.6).

Для отслеживания температуры в конверторе NO2 - NO.

Т5 - датчик температуры (рисунки Д.5 и Д.6).

Для отслеживания температуры в охлаждающей ванне.

G1, G2, G3 - датчик давления (рисунки Д.5 и Д.6).

Для измерения давления в пробоотборных магистралях.

R1, R2 - регулятор давления (рисунки Д.5 и Д.6).

Для регулирования давления потоков воздуха и топлива, соответственно, поступающих в анализатор HFID.

R3, R4, R5 - регулятор давления (рисунки Д.5 и Д.6).

Для регулирования давления в пробоотборных магистралях и потоках, направляемых в анализаторы.

FL1, FL2, FL3 - расходомер (рисунки Д.5 и Д.6).

Для отслеживания расхода в обходных каналах анализаторов.

FL4, FL5, FL6 - расходомер (факультативно, рисунки Д.5 и Д.6).

Для отслеживания расходов через анализаторы.

VI, V2, V3, V4, V5 - селекторный клапан (рисунки Д.5 и Д.6).

Управляет подачей в анализаторы (по выбору) потоков пробы отработавших газов, калибровочного или нулевого газа.

V6, V7 - электромагнитный клапан (рисунки Д.5 и Д.6).

Для перепуска потока по обходному каналу в обход конвертора С (конвертора NO2 - NO).

V8 - игольчатый клапан (рисунки Д.5 и Д.6).

Для уравнивания потоков через конвертор С и обходной канал.

V9, V10 - игольчатый клапан (рисунки Д.5 и Д.6).

Для регулирования потоков, идущих к анализаторам.

V11, V12 - рычажный клапан (рисунки Д.5 и Д.6).

Для удаления конденсата из ванны В.

V13 - селекторный клапан (факультативно, рисунок Д.6).

Направляет поток в мешок BG или ВК (при наличии).

1.3 Анализ NMHC (только для газовых двигателей, работающих на ПГ)

1.3.1 Метод газовой хроматографии (метод GC, рисунок Д.7)

При применении метода GC пробу небольшого заранее измеренного объема вводят в колонну, где она захватывается инертным транспортирующим газом. В колонне различные компоненты разделяются в соответствии с их точками кипения, в результате чего они вымываются из колонны в различные моменты времени. Затем эти компоненты проходят через детектор, который вырабатывает электрический сигнал, зависящий от их концентрации. Поскольку этот метод не предназначен для непрерывного анализа, его применяют только совместно с методом отбора проб в мешок, описанным в 3.4.2 дополнения 4 к приложению Д.

Рисунок Д.7 - Диаграмма потоков при анализе пробы отработавших газов на содержание метана (по методу GC)

Для NMHC используют автоматизированный метод GC с детектором FID. Отработавшие газы накапливаются в мешке для отбора проб, из которого часть газов отбирают и направляют в газовый хроматограф. Пробу в колонне Порапака разделяют на две части (одна часть - СН4, СО, воздух, другая - NMHC, СО2, вода). Колонна с молекулярным ситом отделяет СН4 от воздуха и СО перед поступлением пробы в детектор FID, где измеряют концентрацию СН4 (метана). Полный цикл от ввода одной пробы до ввода другой занимает 30 с. Для определения концентрации NMHC концентрацию СН4 вычитают из суммарной концентрации НС (см. 4.3.1 дополнения 4 к приложению Д).

На рисунке Д.7 показана типовая установка GC для определения СН4 наиболее распространенным методом. Допускается применение других методов GC, базирующихся на проверенной инженерной практике.

Компоненты, показанные на рисунке Д.7:

PC - колонна Порапака.

Колонна Porapak N, 180/300 мкм (ячейки 50/80), длина 610 мм, внутренний диаметр 2,16 мм, должна начать работу и быть выдержана с транспортирующим газом не менее 12 ч при 423 К (150 °С) перед вводом в эксплуатацию.

MSC - колонна с молекулярным ситом.

Тип 13X, 250/350 мкм (ячейки 45/60), длина 1200 мм, внутренний диаметр 2,16 мм, должна начать работу и быть выдержана с транспортирующим газом не менее 12 ч при 423 К (150 °С) перед вводом в эксплуатацию.

OV - печь.

Для поддержания стабильного температурного режима колонн и вентилей (клапанов) при работе анализатора и для предварительного выдерживания колонн при температуре 423 К (150 °С).

SLP - петлеобразный канал для пробы газа.

Труба из нержавеющей стали достаточной длины для обеспечения объема, приблизительно, 1 см3.

Р - насос.

Для подачи пробы в газовый хроматограф (GC).

D - осушитель.

Осушитель, содержащий молекулярное сито, применяют для отделения влаги и других примесей, которые могут содержаться в транспортирующем газе.

НС - плазменно-ионизационный детектор (FID) для измерения концентрации метана.

V1 - клапан для впуска пробы.

Для впуска пробы, отобранной из мешка для отбора проб и прошедшей через пробоотборную магистраль SL (см. рисунок Д.6). Клапан должен иметь малый «мертвый» объем, быть газонепроницаемым и способным к нагреву до 423 К (150 °С).

V3 - селекторный клапан.

Для подачи по выбору калибровочного газа, пробы отработавших газов или для перекрытия потока.

V2, V4, V5, V6, V7, V8 - игольчатый клапан.

Для управления потоками в системе.

R1, R2, R3 - регулятор давления.

Для управления потоками топлива (транспортирующего газа), пробы газа и воздуха соответственно.

FC - капиллярная трубка в потоке.

Для управления расходом воздуха, поступающего в НС (детектор FID).

G1, G2, G3 - датчик давления.

Для управления потоками топлива (транспортирующего газа), пробы газа и воздуха соответственно.

F1, F2, F3, F4, F5 - фильтр.

Металлокерамические фильтры для предотвращения попадания абразивных частиц в насос и приборы.

FL1 - расходомер.

Для измерения расхода пробы, проходящей по обходному каналу.

1.3.2 Метод отделения фракций, не содержащих метан (NMC, рисунок Д.8)

Рисунок Д.8 - Диаграмма потоков при анализе пробы отработавших газов на содержание метана с помощью отделителя фракций, не содержащих метан (NMC)

Отделитель окисляет все углеводороды, за исключением метана (СН4), превращая их в СО2 и Н2О, так что при прохождении пробы через NМС детектором FID определяется только СН4. Если используют мешок для накопления проб, то в магистраль SL (см. 1.2 настоящего дополнения, рисунок Д.6) устанавливают систему отклонения потока, с помощью которой поток может быть направлен либо в отделитель, либо в обход его (см. рисунок Д.8, верхняя часть). Для измерения углеводородов, не содержащих метан (NMHC), детектором FID должны быть учтены и зафиксированы значения как НС, так и СН4. Если используют интеграционный метод, то параллельно обычно устанавливаемому детектору FID в пробоотборную магистраль HSL1 устанавливают отделитель NMC последовательно со вторым детектором FID (см. 1.2 настоящего дополнения, рисунок Д.6 и рисунок Д.8, нижняя часть). Для измерения NMHC необходимо наблюдать и фиксировать показания обоих детекторов FID.

Прежде чем использовать отделитель в испытаниях, необходимо при температуре не менее 600 К (327 °С) получить характеристики каталитического воздействия на показания СН4 и С2Н6 присутствия влаги в количестве, типичном для потока отработавших газов. Необходимо также знать точку росы и уровень содержания кислорода (О2) в потоке отработавших газов пробы. Кроме того, необходимо зафиксировать чувствительность детектора FID к СН4 (см. 1.8.2 дополнения 5 к приложению Д).

Компоненты, показанные на рисунке Д.8:

NMC - отделитель фракций, не содержащих метан.

Для окисления всех углеводородов, за исключением метана.

НС - нагреваемый плазменно-ионизационный детектор (HFID).

Для измерения концентраций НС и СН4. Температуру при этом следует поддерживать в диапазоне 453 К - 473 К (180 °С - 200 °С).

V1 - селекторный клапан.

Для переключения (по выбору) на режим подачи пробы отработавших газов, нулевого или калибровочного газов. Клапан V1 идентичен клапану V2 на рисунке Д.6.

V2, V3 - электромагнитный клапан.

Для направления потока по обходному каналу в обход отделителя NMC.

V4 - игольчатый клапан.

Для взаимной регулировки потоков через отделитель NMC и по обходному каналу.

SL - пробоотборная магистраль для СО и СО2.

HSL1 - подогреваемая пробоотборная магистраль для углеводородов.

2 Разбавление отработавших газов и определение содержания в них вредных частиц

2.1 Введение

Подразделы 2.2 - 2.4 настоящего дополнения и рисунки Д.9 - Д.20 содержат детальные описания рекомендуемых систем разбавления и отбора проб. Поскольку при различных конфигурациях таких систем могут быть достигнуты эквивалентные результаты, точное соответствие этим рисункам не требуется. Допускается использование дополнительных компонентов, таких как измерительная аппаратура, клапаны, насосы и переключатели, для получения дополнительной информации и координации работы взаимодействующих систем. Компоненты, использование которых необязательно для обеспечения необходимой точности функционирования систем, могут быть исключены, если их исключение основано на проверенной инженерной практике.

2.2 Система частичного разбавления потока

Система разбавления, изображенная на рисунках Д.9 - Д.17, основана на разбавлении части потока отработавших газов. Разделение потока отработавших газов и последующий процесс разбавления могут быть осуществлены с помощью разбавляющих систем различных типов. Для последующего отбора вредных частиц весь поток разбавленных отработавших газов или его часть направляется к системе отбора проб вредных частиц (2.4 настоящего дополнения, рисунок Д.19). Первый метод - это метод полного отбора проб, второй - метод частичного отбора проб.

Способ расчета коэффициента разбавления зависит от используемой системы разбавления. Рекомендуются следующие системы:

Изокинетические системы (рисунки Д.9, Д.10).

В этих системах скорость и давление потока в отводящем патрубке должны совпадать с соответствующими параметрами основного потока отработавших газов и, поэтому, требуется обеспечение невозмущенного и однородного потока у входа в пробоотборник. Обычно это достигается использованием резонатора и трубы с прямым участком перед входом в пробоотборник. Коэффициент разделения потоков в этом случае рассчитывают на основе легкоизмеряемых величин, таких как диаметры труб. Следует отметить, что изокинезис используется только для выравнивания параметров потока, но не для определения соотношения геометрических размеров. Последнее, как правило, не является необходимым, так как размеры вредных частиц достаточно малы, и они перемещаются вместе с газовыми потоками.

Системы с регулированием потока и измерением концентрации (рисунки Д.11 - Д.15).

В этих системах проба отбирается из основного потока отработавших газов благодаря регулированию потока разбавляющего воздуха и полного потока разбавленных отработавших газов. Коэффициент разбавления определяют, основываясь на концентрации индикаторных газов, таких как СО2 или NOx, естественным образом присутствующих в отработавших газах двигателя. Измеряют концентрации в разбавленных отработавших газах и в разбавляющем воздухе, в то время как концентрация в неразбавленных отработавших газах может быть измерена непосредственно или рассчитана на основе расхода топлива и уравнения углеродного баланса при условии, что состав топлива известен. Контроль систем возможен по расчетному коэффициенту разбавления (рисунки Д.11, Д.12) или по параметрам потока в отводящем патрубке (рисунки Д.10, Д.11, Д.12).

Системы с регулированием потока и измерением расхода (рисунки Д.16 и Д.17).

В этих системах проба отбирается из основного потока отработавших газов благодаря регулированию потока разбавляющего воздуха и полного потока разбавленных отработавших газов. Коэффициент разбавления определяют, основываясь на разности расходов этих двух потоков. При этом требуется точная взаимная калибровка расходомеров, поскольку неточности в значениях расходов одного потока относительно другого могут привести к существенным ошибкам при высоких значениях коэффициента разбавления (от 15 и выше). Управление потоками значительно упрощается, если расход разбавленных отработавших газов поддерживать постоянным и изменять, по мере надобности, расход разбавляющего воздуха.

При использовании систем с частичным разбавлением следует избежать проблем, связанных с осаждением вредных частиц в отводящем патрубке, и удостовериться, что из отработавших газов двигателя извлекается представительная по составу проба. Необходимо также тщательно определять коэффициент разделения потоков. Использование описанных выше систем требует повышенного внимания к этим ключевым проблемам.

Рисунок Д.9 - Система с частичным разбавлением потока, изокинетическим пробоотборником и частичным отбором проб. Управление с помощью вытяжного насоса SB

Неразбавленные отработавшие газы направляются из выпускной трубы EP в туннель для разбавления DT по отводящему патрубку ТТ через изокинетический пробоотборник ISP. Разность давлений отработавших газов в выпускной трубе и на входе в пробоотборник улавливается датчиком давления DPT. Сигнал от датчика передается на регулятор расхода FC1, который управляет вытяжным насосом SB для обеспечения нулевого перепада давления у входа в пробоотборник. При соблюдении этого условия скорости потоков отработавшего газа в выпускной трубе и пробоотборнике ISP одинаковы, и поток, проходящий через ISP по отводящему патрубку ТТ, представляет собой постоянную часть полного потока отработавших газов. Коэффициент разделения определяют отношением поперечных площадей ЕР и ISP. Расход потока разбавляющего воздуха измеряют расходомером FM1. Коэффициент разбавления рассчитывают на основании расхода разбавляющего воздуха и коэффициента разделения.

Рисунок Д. 10 - Система с частичным разбавлением потока, изокинетическим пробоотборником и частичным отбором проб. Управление с помощью нагнетательного насоса РВ

Неразбавленные отработавшие газы направляются из выпускной трубы ЕР в туннель для разбавления DT по отводящему патрубку ТТ через изокинетический пробоотборник ISP. Разность давлений отработавших газов в выпускной трубе и на входе в пробоотборник улавливается датчиком давления DPT. Сигнал от датчика DPT передается на регулятор расхода FC1, который управляет нагнетательным насосом РВ, служащим для обеспечения нулевого перепада давления у входа в пробоотборник Это достигается забором части потока разбавляющего воздуха, расход которого уже измерен расходомером FM1, и направлением его в подающий патрубок ТТ через сопло. При соблюдении этого условия скорости потоков отработавшего газа в выпускной трубе и пробоотборнике ISP одинаковы, и поток, проходящий через ISP по отводящему патрубку ТТ, представляет собой постоянную часть полного потока отработавших газов. Коэффициент разделения определяют отношением поперечных площадей ЕР и ISP. Разбавляющий воздух извлекается из туннеля для разбавления DT с помощью вытяжного насоса SB. Расход потока разбавляющего воздуха измеряют расходомером FM1 на входе в туннель DT. Коэффициент разбавления рассчитывают на основании расхода разбавляющего воздуха и коэффициента разделения потоков.

Рисунок Д.11 - Система с частичным разбавлением потока, частичным отбором проб и измерением концентрации СО2 или NOx

Неразбавленные отработавшие газы направляются из выпускной трубы ЕР в туннель для разбавления DT через пробоотборник SP по отводящему патрубку ТТ. Концентрации индикаторного газа (СО2 или NOx) измеряют в неразбавленном и разбавленном потоках отработавших газов, а также в разбавляющем воздухе с помощью анализатора(ов) отработавших газов EGA. Соответствующие сигналы передаются на регулятор расхода FC2, который регулирует работу либо нагнетательного насоса РВ, либо вытяжного насоса SB с целью обеспечить соответствующие разделение потоков отработавших газов и коэффициент разбавления в туннеле DT. Коэффициент разбавления рассчитывают исходя из концентраций индикаторных газов в неразбавленных и разбавленных отработавших газах и в разбавляющем воздухе.

Рисунок Д.12 - Система с частичным разбавлением потока, полным отбором проб, измерением концентрации СО2 и использованием углеродного баланса

Неразбавленные отработавшие газы направляются из выпускной трубы ЕР в туннель для разбавления DT через пробоотборник SP по отводящему патрубку ТТ. Концентрации СО2 измеряют в разбавленных отработавших газах и в разбавляющем воздухе с помощью анализатора(ов) отработавших газов EGA. Сигналы, информирующие о концентрации СО2 и расходе топлива GFUEL, передаются либо на регулятор расхода FC2, либо на регулятор расхода FC3 системы отбора проб вредных частиц PSS (см. рисунок Д.19). Регулятор FC2 управляет работой нагнетательного насоса РВ, регулятор FC3 - работой насоса Р для подачи пробы в систему PSS (см. рисунок Д.19), тем самым регулируя расходы потоков на входе в систему и выходе из нее, что обеспечивает соответствующие разделение потоков отработавших газов и коэффициент разбавления в туннеле DT. Коэффициент разбавления рассчитывают на основе концентрации СО2 и расхода топлива GFUEL в предположении наличия углеродного баланса.

Рисунок Д.13 - Система с частичным разбавлением потока, одинарной трубкой Вентури, частичным отбором проб и измерением концентраций

Неразбавленные отработавшие газы направляются из выпускной трубы EP в туннель для разбавления DT через пробоотборник SP по отводящему патрубку ТТ под воздействием отрицательного давления, создаваемого в трубке Вентури VN, расположенной в туннеле DT. Расход газового потока в патрубке ТТ зависит от обмена энергией в зоне расположения трубки Вентури и, тем самым, зависит от абсолютной температуры газа на выходе из патрубка ТТ. Следовательно, разделение потоков отработавших газов для данного расхода в туннеле не является постоянным и коэффициент разбавления при малых нагрузках несколько ниже, чем при высоких нагрузках. Концентрации индикаторного газа (СО2 или NOx) измеряют в неразбавленных и разбавленных отработавших газах и в разбавляющем воздухе с помощью анализатора(ов) отработавших газов EGA. Коэффициент разбавления рассчитывают на основе полученных значений.

Рисунок Д.14 - Система с частичным разбавлением потока, двумя трубками Вентури или двумя соплами, частичным отбором проб и измерением концентраций

Неразбавленные отработавшие газы направляются из выпускной трубы ЕР в туннель для разбавления DT через пробоотборник SP по отводящему патрубку ТТ с помощью разделителя, включающего в себя комплект трубок Вентури (сопел). Первая трубка (сопло) FD1 встроена в выпускную трубу ЕР, вторая FD2 - в патрубок ТТ. Кроме того, должны быть установлены два регулирующих дросселя PCV1 и PCV2, обеспечивающих неизменный уровень разделения потоков благодаря контролю противодавления в выпускной трубе ЕР и давления в туннеле DT. Дроссель PCV1 расположен за пробоотборником SP (по направлению потока) в выпускной трубе ЕР, а дроссель PCV2 - между нагнетательным насосом РВ и туннелем DT. Концентрации индикаторного газа (СО2 или NOx) измеряют в разбавленных и неразбавленных отработавших газах и разбавляющем воздухе с помощью газового анализатора(ов) EGA. Его использование необходимо для проверки степени разделения отработавших газов и, возможно, для регулировки дросселей PCV1 и PCV2, чтобы обеспечить более точное управление разделением потоков. Коэффициент разбавления рассчитывают на основе концентраций индикаторных газов.

Рисунок Д.15 - Система с частичным разбавлением потока, разделением потока по нескольким трубам, частичным отбором проб и измерением концентраций

Неразбавленные отработавшие газы направляются из выпускной трубы ЕР в туннель для разбавления по отводящему патрубку ТТ через разделитель потока FD3, состоящий из нескольких труб, имеющих одинаковые геометрические параметры (диаметры, длины, радиусы гибки) и вставленных в выпускную трубу ЕР. Через одну из этих труб отработавшие газы направляются в туннель DT, а через остальные проходят в демпфирующую камеру DC. Следовательно, значение коэффициента разделения потоков отработавших газов зависит от общего числа труб в разделителе FD3. Поддержание неизменного коэффициента разделения потоков требует нулевой разности между давлениями в демпфирующей камере DC и на выходе из патрубка ТТ. Эта разность давлений улавливается датчиком давлений DPT. Нулевая разность давления обеспечивается подачей свежего воздуха в туннель DT в зону около выхода из ТТ. Концентрации индикаторных газов (СО2 и NOx) измеряют в неразбавленных и разбавленных отработавших газах и в разбавляющем воздухе с помощью анализатора(ов) отработавших газов EGA. Его (их) использование необходимо для проверки разделения отработавших газов и возможно для управления расходом подаваемого воздуха, чтобы более точно контролировать разделение потоков отработавших газов. Коэффициент разбавления рассчитывают на основе концентраций индикаторных газов.

Рисунок Д. 16 - Система с частичным разбавлением потока, полным отбором проб и управлением расходом

Неразбавленные отработавшие газы направляются из выпускной трубы ЕР в туннель для разбавления DT через пробоотборник SP и отводящий патрубок ТТ. Полный поток в туннеле DT контролируется регулятором расхода FC3 и насосом для подачи проб Р в системе отбора проб вредных частиц PSS (см. рисунок Д.19). Поток разбавляющего воздуха контролируется регулятором расхода FC2, который может использовать расход отработавших газов GEXHW, расход воздуха GAIRW или расход топлива GFUEL в качестве управляющего сигнала с целью обеспечить требуемое разделение потоков отработавших газов. Расход потока из пробоотборника SP в туннеле DT определяют как разность суммарного расхода и расхода разбавляющего воздуха. Расход разбавляющего воздуха определяют расходомером FM1, суммарный расход - расходомером FM3 в системе PSS (см. рисунок Д.19). Коэффициент разбавления рассчитывают на основе этих двух расходов.

Рисунок Д. 17 - Система с частичным разбавлением потока, частичным отбором проб и управлением расходом

Неразбавленные отработавшие газы направляются из выпускной трубы ЕР в туннель для разбавления DT через пробоотборник SP и отводящий патрубок ТТ. Разделение потоков отработавших газов и их расход в туннеле DT контролирует регулятор расхода FC2, управляя расходами (или скоростями), создаваемыми нагнетательным насосом РВ и вытяжным насосом SB соответственно. Это возможно, поскольку проба, отбираемая системой отбора проб вредных частиц PSS, возвращается в туннель DT. Возможно использование расхода отработавших газов GEXHW, расхода воздуха GAIRW или расхода топлива GFUEL в качестве управляющего сигнала для регулятора FC2. Расход разбавляющего воздуха измеряют расходомером FM1, полный поток - расходомером FM2. Коэффициент разбавления рассчитывают на основе этих двух расходов.

2.2.1 Компоненты, показанные на рисунках Д.9 - Д.17:

ЕР - выпускная труба.

Выпускную трубу можно изолировать. Для снижения тепловой инерции выпускной трубы рекомендуется отношение толщины трубы к ее диаметру не более 0, 015. Применение гибких секций должно быть ограничено участками с отношением длины к диаметру не более 12. Сгибы необходимо свести к минимуму, чтобы уменьшить отложения внутри трубы. Если система включает в себя глушитель испытательного стенда, то его также можно изолировать.

В выпускной трубе, используемой с изокинетической системой, не должно быть колен, изгибов и резких изменений диаметра на участке, определяемом расстоянием не менее шести диаметров выпускной трубы до наконечника пробоотборника и трех диаметров выпускной трубы за ним (по направлению потока отработавших газов). Скорость газов в зоне пробоотборника должна составлять более 10 м/с, за исключением их скорости в режиме холостого хода. Колебания давления отработавших газов не должны превышать ± 500 Па от среднего значения. Любые меры по снижению амплитуды колебаний давления, дополнительные по отношению к выпускной системе, используемой на шасси данного типа (включая глушитель и нейтрализатор), не должны влиять на работу двигателя или вызывать осаждение вредных частиц.

Для систем без изокинетического пробоотборника рекомендуется выпускная труба без изгибов и изменения сечения на участке, определяемом расстоянием не менее шести диаметров выпускной трубы до наконечника пробоотборника и трех диаметров выпускной трубы за ним (по направлению потока отработавших газов).

SP - пробоотборник (рисунки Д.11 -Д.14, Д.16, Д.17).

Внутренний диаметр пробоотборника должен быть не менее 4 мм. Отношение диаметра выпускной трубы к диаметру пробоотборника - не менее 4. Пробоотборник должен представлять собой патрубок с открытым торцом, обращенным против направления потока и расположенным на оси выпускной трубы, или же пробоотборник должен иметь несколько отверстий и соответствовать описанию в 1.2.1, компонент SP1 настоящего дополнения (см. рисунок Д.5).

ISP - изокинетический пробоотборник (рисунки Д.9, Д.10).

Изокинетический пробоотборник должен быть установлен так, чтобы его торец был обращен против направления потока и расположен на оси выпускной трубы в зоне, где обеспечиваются условия для компонента SP. Конструкция пробоотборника должна обеспечивать равномерный пропуск пробы неразбавленных отработавших газов. Внутренний диаметр пробоотборника должен быть не менее 12 мм.

Для изокинетического разделения потока отработавших газов необходима система регулирования, устанавливающая нулевую разность давлений между выпускной трубой ЕР и пробоотборником ISP. В этих условиях скорости потоков отработавших газов в выпускной трубе и пробоотборнике одинаковы и массовый расход через пробоотборник ISP представляет собой постоянную долю суммарного расхода отработавших газов. Пробоотборник ISP должен быть подсоединен к датчику DPT, улавливающему разность давлений. Нулевая разность давлений между выпускной трубой ЕР и пробоотборником ISP должна быть обеспечена регулятором расхода FC1.

FD1, FD2 - разделитель потоков (рисунок Д.14).

Комплект трубок Вентури или калиброванных отверстий устанавливают в выпускную трубу ЕР и в отводной патрубок ТТ для отвода соответствующей части потока неразбавленных отработавших газов в пробоотборник. Регулирующая система, состоящая из двух дросселей PCV1 и PCV2, регулирующих давление в выпускной трубе и туннеле для разбавления DT, необходима для соответствующего разделения потоков отработавших газов.

FD3 - разделитель потока (рисунок Д.15).

Комплект труб устанавливают в выпускную трубу для отвода соответствующей части потока неразбавленных отработавших газов в пробоотборник. Одна из труб подает отработавшие газы в туннель для разбавления DT, в то время как по другим трубам отработавшие газы выходят в демпфирующую камеру DC. Трубы должны иметь одинаковые геометрические параметры (диаметр, длину, радиусы гибки), чтобы соотношение расходов разделяемых потоков зависело только от общего числа труб. Для соответствующего разделения потоков необходима система регулирования, поддерживающая нулевую разность давлений между выходом в камеру DC труб комплекта и выходом в туннель DT патрубка ТТ. При этом условии скорости отработавших газов в выпускной трубе ЕР и разделителе FD3 соответствуют одна другой и расход в патрубке ТТ составляет неизменную часть полного потока отработавших газов. К датчику разности давлений должны быть подсоединены выход из патрубка ТТ и вход в демпфирующую камеру DC. Поддержание нулевой разности давлений обеспечивает регулятор расхода FC1.

EGA - анализатор отработавших газов (рисунки Д.11 - Д.15).

Могут быть использованы анализаторы СО2 и NOx. При этом метод углеродного баланса применяют только для анализа СО2. Указанные анализаторы калибруют так же, как и анализаторы для измерения выбросов вредных газообразных веществ. Для определения различий в концентрациях допускается использовать один или несколько анализаторов. Точность измерительных систем должна быть такой, чтобы была обеспечена погрешность измерения расхода разбавленных отработавших газов ± 4 %.

ТТ - отводящий патрубок (рисунки Д.9 - Д.17).

Отводящий патрубок должен:

- иметь возможно меньшую длину, не превышающую 5 м;

- иметь внутренний диаметр не менее диаметра пробоотборника, но не более 25 мм;

- достигать своей концевой частью осевой линии туннеля для разбавления в направлении по движению потока.

Если патрубок имеет длину не более 1 м, его необходимо изолировать материалом с максимальной теплопроводностью 0,05 Вт/(мК) и толщиной (по радиусу), равной диаметру пробоотборника. Если патрубок имеет длину более 1 м, он должен быть изолирован и нагрет до температуры стенки не менее 523 К (250 °С).

DPT - датчик разности давлений (рисунки Д.9, Д.10, Д.15).

Датчик разности давлений должен иметь диапазон измерений не более ± 500 Па.

FC1 - регулятор расхода.

В изокинетических системах (рисунки Д.9, Д.10) для поддержания нулевой разности давлений между выпускной трубой и пробоотборником ISP требуется регулятор расхода. Регулирование может быть осуществлено:

- управлением скоростью или расходом потока, идущего через вытяжной насос SB, и поддержанием постоянных скорости или расхода потока, идущего через нагнетательный насос РВ, во всех испытательных режимах или

- регулировкой вытяжного насоса SB на постоянный расход по массе потока разбавленных отработавших газов и управлением потоком, идущим через нагнетательный насос РВ, и, тем самым, потоком пробы отработавших газов в зону около наконечника патрубка ТТ (рисунок Д.10).

В системе с регулировкой давления остаточная ошибка в контуре регулирования должна быть не более ±3 Па. Колебания давления в туннеле для разбавления не должны превышать ± 250 Па относительно среднего значения.

В системе с несколькими трубами (рисунок Д.15) регулятор расхода обеспечивает соответствующее разделение потока отработавших газов, создавая нулевую разность давления на выходе из труб комплекта и на выходе из отводящего патрубка ТТ. Регулирование заключается в управлении расходом потока воздуха, идущего в туннель DT, в зоне около выходного отверстия патрубка ТТ.

PCV1. PCV2 - дроссель, регулирующий давление (рисунок Д.14).

Для системы с двумя управляющими трубками Вентури (или двумя калиброванными отверстиями) необходимы два дросселя, регулирующих давление, для соответствующего разделения потока путем управления противодавлением в выпускной трубе ЕР и давлением в туннеле для разбавления DT. Один дроссель должен быть расположен в выпускной трубе за наконечником пробоотборника SP (по направлению потока), а другой - между нагнетательным насосом РВ и туннелем для разбавления DT.

DC - демпфирующая камера (рисунок Д.15).

Демпфирующая камера должна быть установлена на выходе из комплекта труб для минимизации колебаний давления в выпускной трубе ЕР.

VN - трубка Вентури (рисунок Д.13).

Трубку Вентури устанавливают в туннеле для разбавления DT, чтобы создать отрицательное давление около выходного наконечника патрубка ТТ. Расход газового потока через патрубок ТТ, определяемый обменом энергии в зоне трубки Вентури, в основном пропорционален расходу в нагнетательном насосе РВ, что способствует неизменности коэффициента разбавления. Поскольку обмен энергии зависит от температуры у выхода из патрубка ТТ и разности давлений в выпускной трубе ЕР и туннеле DT, реальный коэффициент разбавления несколько ниже при малой нагрузке, чем при высокой нагрузке.

FC2 - регулятор расхода (рисунки Д.11, Д.12, Д.16, Д.17).

Регулятор расхода может быть использован для управления расходом в нагнетательном насосе РВ и (или) в вытяжном насосе SB. К нему могут быть подведены сигналы от потоков отработавших газов, воздуха или топлива и (или) отдельные сигналы от СО2 или NOx.

При подаче воздуха под давлением (рисунок Д.16) регулятор FC2 непосредственно управляет потоком воздуха.

FM1 - расходомер (рисунки Д.9, Д.10, Д.16, Д.17).

Расходомер для газа или другие устройства, измеряющие потоки и служащие для измерения расхода разбавляющего воздуха. Расходомер FM1 является факультативным прибором, если нагнетательный насос РВ калиброван для измерения расхода.

FM2 - расходомер (рисунок Д.17).

Расходомер для газа или другие устройства, измеряющие потоки и служащие для измерения расхода разбавляющего воздуха. Расходомер FM2 является факультативным прибором, если вытяжной насос SB калиброван для измерения расхода.

РВ - нагнетательный насос (рисунки Д.11 - Д.14, Д.17).

Для регулирования расхода разбавляющего воздуха насос РВ может быть соединен с регулятором давления FC1 или FC2. Насос РВ не применяют, если используют поворотную заслонку. Нагнетательный насос РВ может быть применен для измерения расхода разбавляющего воздуха, если он соответствующим образом калиброван.

SB - вытяжной насос (рисунки Д.9 - Д.11, Д.14, Д.15, Д.17).

Используется только для частичного отбора проб. Насос SB может быть применен для измерения расхода разбавленных отработавших газов, если он соответствующим образом калиброван.

DAF - фильтр разбавляющего воздуха (рисунки Д.9 - Д.17).

Рекомендуется фильтровать и очищать древесным углем разбавляющий воздух для устранения фоновых углеводородов. По требованию изготовителей двигателей и в соответствии с проверенной инженерной практикой должна быть взята проба разбавляющего воздуха для определения фоновых концентраций вредных частиц, которые затем вычитают из значений, полученных при измерении в разбавленных отработавших газах.

DT - туннель для разбавления. Туннель для разбавления:

- должен иметь длину, достаточную для полного перемешивания отработавших газов с разбавляющим воздухом в условиях турбулентного потока;

- должен быть изготовлен из нержавеющей стали, имеющей:

отношение толщины к диаметру не более 0,025 для туннелей внутренним диаметром более 75 мм, номинальную толщину не менее 1,5 мм для туннелей внутренним диаметром не более 75 мм;

- должен иметь диаметр не менее 75 мм для систем с частичным отбором проб;

- рекомендуется изготовлять диаметром не менее 25 мм для систем с полным отбором проб;

- может быть нагрет до температуры стенки не более 325 К (52 °С) непосредственно или с помощью предварительно нагретого разбавляющего воздуха при условии, что его температура не превышает 325 К (52 °С) перед вводом отработавших газов в туннель для разбавления;

- может иметь изоляцию.

Отработавшие газы двигателя должны быть тщательно перемешаны с разбавляющим воздухом. Для систем с частичным отбором проб после ввода туннеля в эксплуатацию следует проверить качество перемешивания путем измерения концентрации СО2 при работающем двигателе, по меньшей мере, в четырех равномерно расположенных точках туннеля. При необходимости допускается применение смесительных сопел.

Примечание - Если наружная температура около туннеля для разбавления (DT) менее 293 К (20 °С), необходимо предусмотреть меры, чтобы избежать осаждения вредных частиц на холодных стенках туннеля. Следовательно, рекомендуются нагрев и (или) изоляция туннеля в установленных выше пределах.

При высоких нагрузках на двигатель туннель может быть охлажден такими неагрессивными средствами, как вентилятор, в периоды времени, когда температура охлаждающей субстанции не опускается ниже 293 К (20 °С).

НЕ - теплообменник (рисунки Д.14, Д.15).

Теплообменник должен иметь объем, достаточный для поддержания температуры на входе в вытяжной насос SB в диапазоне ±11 К (11 °С) относительно средней рабочей температуры, наблюдаемой в испытании.

2.3 Система с полным разбавлением потока

Система, показанная на рисунке Д.18, основана на разбавлении всего потока отработавших газов в соответствии с концепцией отбора пробы постоянного объема CVS. В этом случае необходимо измерять полный объем смеси отработавших газов и разбавляющего воздуха. Допускается применять как насос с объемным регулированием PDP, так и трубку Вентури с критическим расходом CFV.

Для последующего накопления вредных частиц проба разбавленных отработавших газов должна быть направлена в систему отбора проб вредных частиц (2.4 настоящего дополнения, рисунки Д.19 и Д.20). Если это осуществляется непосредственно, то имеет место однократное разбавление. Если пробу разбавляют еще раз в дополнительном туннеле для разбавления, то такую схему относят к системе с двойным разбавлением. Эта схема полезна в случае, когда требования к температуре на поверхности фильтра не могут быть выполнены при однократном разбавлении. Несмотря на то, что система с двойным разбавлением в определенной степени относится к системам разбавления, ее описание дано в 2.4 настоящего дополнения и на рисунке Д.20, где описана система отбора проб вредных частиц, поскольку система с двойным разбавлением использует большинство компонентов типовой системы отбора проб вредных частиц.

Рисунок Д.18 - Система разбавления полного потока отработавших газов

Весь поток неразбавленных отработавших газов перемешивается с разбавляющим воздухом в туннеле для разбавления. Расход разбавленных отработавших газов измеряют с помощью либо насоса с объемным регулированием PDP, либо трубки Вентури с критическим расходом CFV. Для соответствующего выделения потока пробы, идущего в устройство для определения вредных частиц, и для определения расхода может быть использован теплообменник НЕ или электронный компенсатор расхода EFC. Так как определение массы вредных частиц основано на анализе полного потока разбавленных отработавших газов, отсутствует необходимость расчета коэффициента разбавления.

2.3.1 Компоненты, показанные на рисунке Д.18:

ЕР - выпускная труба.

Длина выпускной трубы от выпускного коллектора двигателя, выхода из турбонагнетателя или каталитического нейтрализатора до входа в туннель для разбавления должна быть не более 10 м. Если длина выпускной трубы превышает 4 м, то она, за исключением участка длиной 4 м от выпускного коллектора двигателя, выхода из турбонагнетателя или каталитического нейтрализатора, должна быть изолирована. Исключение составляет также встроенный в трубу дымомер, если его используют. Толщина изоляции должна быть не менее 25 мм. Теплопроводность изоляционного материала, измеренная при температуре 673 К (400 °С), должна быть не более 0,1 Вт/(м·К). Для уменьшения тепловой инерции выпускной трубы рекомендуется отношение толщины трубы к диаметру не более 0,015. Применение гибких секций должно ограничиваться отношением их длины к диаметру не более 12.

PDP - насос с объемным регулированием.

Насосом PDP измеряют расход всего потока разбавленных отработавших газов, основываясь на числе оборотов вала насоса и его рабочем объеме. Противодавление системы выпуска не должно искусственно понижаться насосом PDP или системой впуска разбавляющего воздуха. Статическое противодавление на выпуске, измеренное при работающем насосе PDP, должно находиться в диапазоне ± 1,5 кПа относительно статического давления, измеренного при отсоединенном насосе PDP при тех же частоте вращения двигателя и нагрузке. Температура газовой смеси непосредственно перед входом в насос PDP должна быть в диапазоне ± 6 К от средней рабочей температуры, наблюдаемой в испытании при отсутствии компенсатора расхода. Компенсатор расхода допускается применять только в том случае, когда температура на входе в насос PDP не превышает 323 К (50 °С).

CVF - трубка Вентури с критическим расходом.

Трубкой CVF измеряют расход всего потока разбавленных отработавших газов, устанавливая расход в условиях дросселирования (критический расход). Статическое противодавление на выпуске, измеренное при подключенной трубке CVF, должно находиться в диапазоне ± 1,5 кПа от статического давления, измеренного при отсоединенной трубке CVF при тех же частоте вращения двигателя и нагрузке. Температура газовой смеси непосредственно перед входом в трубку CVF должна быть в диапазоне ± 11 К от средней рабочей температуры, наблюдаемой в испытании при отсутствии компенсатора расхода.

НЕ - теплообменник (факультативно, если используют компенсатор EFC).

Теплообменник должен иметь объем, достаточный для поддержания температуры в указанных выше пределах.

EFC -электронный компенсатор расхода.

Если температура на входе в насос PDP или трубку CVF не поддерживается в пределах, установленных выше, требуется система компенсации расхода, обеспечивающая непрерывное измерение расхода и регулирование соответствующего разделения проб в системе отбора проб вредных частиц. С этой целью используют непрерывно измеряемые сигналы, корректирующие расход потока пробы, проходящего через фильтры для осаждения вредных частиц системы отбора проб вредных частиц PSS (см. 2.4 настоящего дополнения и рисунки Д.19 и Д.20) соответственно.

DT - туннель для разбавления.

Туннель для разбавления должен:

- иметь достаточно малый диаметр, чтобы создавать турбулентный поток (число Рейнольдса - более 4000), и достаточную длину, чтобы обеспечивать полное перемешивание отработавших газов с разбавляющим воздухом; допускается использование перемешивающих насадок;

- иметь диаметр не менее 460 мм при системе однократного разбавления;

- иметь диаметр не менее 210 мм при системе двойного разбавления;

- быть изолирован.

Отработавшие газы двигателя должны при входе в туннель быть направлены по потоку и полностью перемешаны.

В системе однократного разбавления проба из туннеля для разбавления перетекает в систему отбора проб вредных частиц PSS (2.4 настоящего дополнения и рисунок Д.19).

В системе двойного разбавления проба из туннеля для разбавления перетекает в дополнительный туннель для дальнейшего разбавления, а затем проходит в фильтры для осаждения вредных частиц (2.4 настоящего дополнения и рисунок Д.20). Пропускная способность насоса PDP или трубки CFV должна быть достаточной для протекания разбавленного потока отработавших газов через туннель DT при температуре не более 464 К (191 °С) в зоне входа в пробоотборник. Система дополнительного разбавления должна обеспечивать подачу достаточного количества дополнительного разбавляющего воздуха, чтобы поддерживать температуру дважды разбавленного потока отработавших газов не более 325 К (52 °С) непосредственно перед первым фильтром для осаждения вредных частиц.

DAF - фильтр разбавляющего воздуха.

Рекомендуется фильтровать и очищать древесным углем разбавляющий воздух для устранения фоновых углеводородов. По требованию изготовителей двигателей и в соответствии с проверенной инженерной практикой должна быть взята проба разбавляющего воздуха для определения фоновых концентраций вредных частиц, которые затем вычитают из значений, полученных при измерении в разбавленных отработавших газах.

PSP - пробоотборник для вредных частиц.

Пробоотборник - основная часть патрубка отвода вредных частиц РТТ. Пробоотборник:

- должен быть установлен так, чтобы его торец был направлен против потока, в зоне, где разбавляющий воздух и отработавшие газы хорошо перемешиваются, а именно, на оси туннеля для разбавления DT на расстоянии, приблизительно, 10 диаметров по направлению потока от той точки, где отработавшие газы входят в туннель для разбавления;

- должен иметь внутренний диаметр не менее 12 мм;

- может быть подгорет, однако температура его стенок не должна превышать 325 К (52 °С). Подогрев может быть как непосредственным, так и с помощью предварительно нагретого разбавляющего воздуха при условии, что температура воздуха не превышает 325 К (52 °С) перед входом в разбавляющий туннель отработавших газов;

- может иметь изоляцию.

2.4 Система отбора проб вредных частиц PSS

Система отбора проб вредных частиц необходима для их осаждения на фильтре для отбора вредных частиц. В случае полного отбора проб и частичного разбавления потока отработавших газов, когда часть потока отработавших газов, подвергнутая разбавлению, является пробой и целиком проходит через фильтр, система разбавления (2.2 настоящего дополнения, рисунки Д.12 и Д.16) и система отбора проб составляют, как правило, единый блок. В случае частичного отбора проб и частичного или полного разбавления потока отработавших газов, когда через фильтр проходит только часть разбавленных отработавших газов, система разбавления (2.2 и 2.3 настоящего дополнения и рисунки Д.9 - Д.11, Д.13 - Д.15, Д.17, Д.18) и система отбора проб, как правило, составляют отдельные блоки.

В настоящем стандарте блок повторного разбавления (рисунок Д.20) системы полного разбавления потока рассматривают как модификацию типовой системы отбора проб вредных частиц (см. рисунок Д.19). Система дополнительного разбавления включает в себя все основные элементы системы отбора проб вредных частиц, такие как фильтродержатели, насос перекачки проб, а также некоторые элементы, служащие для разбавления, такие как детали для подачи разбавляющего воздуха и туннель для дополнительного разбавления.

Во избежание любых помех в контурах регулирования рекомендуется, чтобы насос для перекачки проб работал в течение всей процедуры испытаний. В случае применения метода с одним фильтром следует использовать систему с обходным каналом, чтобы направлять пробы к фильтрам для отбора проб в соответствующие моменты времени. Влияние процедуры переключения потоков на контуры регулирования необходимо свести к минимуму.

Проба разбавленных отработавших газов (см. рисунок Д.19) отбирается из туннеля для разбавления DT системы полного или частичного разбавления и пропускается через пробоотборник вредных частиц PSP и патрубок отвода вредных частиц РТТ с помощью насоса для перекачки пробы Р. Проба проходит через фильтродержатель (филь-тродержатели) FH, содержащий фильтры для осаждения проб вредных частиц. Расход потока пробы контролируется регулятором расхода FC3. Если используют электронный компенсатор расхода EFC (см. рисунок Д.18), расход разбавленных отработавших газов служит управляющим сигналом для регулятора FC2.

Проба разбавленных отработавших газов (см. рисунок Д.20) направляется из туннеля для разбавления DT системы полного разбавления потока через пробоотборник вредных частиц PSP и патрубок отвода вредных частиц РТТ в туннель для дополнительного разбавления SDT, где она разбавляется вторично. Затем проба проходит через фильтродержатель (фильтродержатели) FH, где установлены фильтры для осаждения вредных частиц. Расход разбавляющего воздуха, как правило, постоянный, поскольку расход пробы контролируется регулятором расхода FC3. Если используют электронный компенсатор расхода EFC (см. рисунок Д.18), то суммарный расход разбавленных отработавших газов служит управляющим сигналом для регулятора FC3.

Рисунок Д. 19 - Система отбора проб вредных частиц (PSS)

Рисунок Д.20 - Система двойного разбавления [DDS (только для систем с полным потоком отработавших газов)]

2.4.1 Компоненты, показанные на рисунках Д.19 и Д.20:

РТТ - патрубок отвода вредных частиц (рисунки Д.19 и Д.20).

Длина патрубка отвода вредных частиц должна быть минимальной и не превышать 1020 мм. Где это применимо (например, для систем с частичным разбавлением потока и с частичным отбором проб и систем с полным разбавлением потока), длина пробоотборника (SP, ISP, PSP - см. 2.2 и 2.3 настоящего дополнения) должна быть включена в общую длину патрубка РТТ.

Длину патрубка РТТ определяют:

- для системы с частичным разбавлением потока и частичным отбором проб и систем с полным однократным разбавлением потока - от наконечника пробоотборника (SP, ISP, PSP соответственно) до входа в фильтродержатель;

- для систем с частичным разбавлением потока и полным отбором проб - от окончания туннеля для разбавления до входа в фильтродержатель;

- для систем с полным двукратным разбавлением потока - от наконечника пробоотборника PSP до туннеля для повторного разбавления.

Патрубок отвода:

- может быть подогрет, однако температура его стенок не должна превышать 325 К (52 °С). Подогрев может быть как непосредственным, так и предварительно нагретым разбавляющим воздухом при условии, что его температура не превышает 325 К (52 °С) перед поступлением в туннель для разбавления отработавших газов;

- может быть изолирован.

SDT - туннель для дополнительного разбавления (рисунок Д.20).

Туннель для дополнительного разбавления должен иметь диаметр не менее 75 мм и быть достаточной длины для того, чтобы обеспечить время задержки дважды разбавленной пробы не менее 0,25 с. Первичный фильтродержатель FH должен быть расположен на расстоянии не более 300 мм от выхода из туннеля SDT.

Туннель для дополнительного разбавления:

- может быть подогрет, однако температура его стенок не должна превышать 325 К (52 °С). Подогрев может быть как непосредственным, так и предварительно нагретым разбавляющим воздухом при условии, что его температура не превышает 325 К (52 °С) перед поступлением в туннель для разбавления отработавших газов;

- может быть изолирован.

FH - фильтродержатель (фильтродержатели) (рисунки Д.19 и Д.20).

Для основного и дополнительного фильтров могут быть использованы общие или отдельные фильтродержатели. Должны быть выполнены требования 4.1.3 дополнения 4 к приложению Д. Фильтродержатель (фильтродержатели):

- может быть подогрет, однако температура его стенок не должна превышать 325 К (52 °С). Подогрев может быть как непосредственным, так и предварительно нагретым разбавляющим воздухом при условии, что его температура не превышает 325 К (52 °С) перед поступлением в туннель для разбавления отработавших газов;

- может быть изолирован.

Р - насос для перекачки проб (рисунки Д.19 и Д.20).

Насос для перекачки проб вредных частиц должен быть расположен на расстоянии от туннеля для разбавления, достаточном для поддержания постоянной температуры на входе в насос с предельными отклонениями ± 3 К, если не предусмотрена коррекция расхода с помощью регулятора FC3.

DP - насос для подачи разбавляющего воздуха (рисунок Д.20).

Насос для подачи разбавляющего воздуха должен быть расположен так, чтобы воздух для дополнительного разбавления имел температуру 298 К ± 5 К (25 °С ± 5 °С), если он не был подогрет предварительно.

FC3 - регулятор расхода (рисунки Д.19 и Д.20).

Регулятор расхода применяют для компенсации влияния на расход пробы вредных частиц изменений температуры и противодавления в пробоотборной магистрали в случае невозможности использования других средств. Регулятор расхода необходим при использовании компенсатора EFC (рисунок Д.18).

FM3 - расходомер (рисунки Д.19 и Д.20).

Газовый расходомер или другое устройство для измерения расхода пробы вредных частиц должно быть расположено на достаточном расстоянии от насоса для перекачки проб Р, так чтобы температура газа на входе оставалась постоянной с предельными отклонениями ± 3 К, если коррекция с помощью регулятора FC3 не применена.

FM4 - расходомер (рисунок Д.20).

Газовый расходомер или другое устройство для измерения расхода разбавляющего воздуха располагают так, чтобы температура газа на входе составляла 298 К ± 5 К (25 °С ± 5 °С).

BV - шаровой затвор (факультативно, рисунки Д.19 и Д.20).

Шаровой затвор должен иметь внутренний диаметр не менее чем внутренний диаметр патрубка отвода вредных частиц РТТ и время переключения менее 0,5 с.

Примечание - Если наружная температура около пробоотборника PSP, патрубка РТТ, туннеля SDT и фильтродержателей FH менее 293 К (20 °С), необходимо предусмотреть меры, исключающие осаждение вредных частиц на холодных стенках этих устройств. Поэтому рекомендуют подогрев и (или) изоляцию указанных устройств в границах, устанавливаемых соответствующими предписаниями. Рекомендуется также, чтобы температура на поверхности фильтра в процессе осаждения пробы была не менее 293 К (20 °С).

При работе двигателя при высоких нагрузках вышеупомянутые устройства можно охлаждать неагрессивными средствами, такими как вентилятор, если температура охлаждающей субстанции не опускается ниже 293 К (20 °С).

3 Определение дымности

3.1 Введение

Подразделы 3.2, 3.3 настоящего дополнения и рисунки Д.21 и Д.22 содержат подробные описания рекомендуемых дымомеров. Поскольку на дымомерах различных модификаций могут быть получены эквивалентные результаты, точное соответствие дымомера рисункам Д.21 и Д.22 не требуется. Допускается использование дополнительных компонентов, таких как измерительная аппаратура, клапаны, соленоиды, насосы и переключатели, для получения дополнительной информации и для координации функций отдельных систем. Другие компоненты, функционирование которых не вызвано необходимостью обеспечить точность работы отдельных систем, могут быть исключены, если их исключение основано на проверенной инженерной практике.

Принцип измерения дымности заключается в том, что параметры светового луча, проходящего сквозь дымовой столб определенной длины, измеряют и часть этого первоначального луча, достигшую светоприемника, используют для оценки параметров светопоглощения среды. Способы измерения дымности зависят от конструкции аппаратуры, и это измерение может быть проведено в выпускной трубе (полнопоточный встроенный дымомер) или на концевой части выпускной трубы (полнопоточный концевой дымомер), или путем отвода пробы из выпускной трубы (дымомер на частичном потоке). Для определения коэффициента светопоглощения по сигналу затухания изготовитель инструмента должен указать оптическую базу дымомера.

3.2 Полнопоточный дымомер

Могут быть использованы полнопоточные дымомеры двух основных типов (рисунок Д.21). При встроенном дымомере измеряют светопоглощение полного дымового заряда, находящегося в выпускной трубе вместе с отработавшими газами. В дымомере этого типа эффективная оптическая база определяется конструкцией дымомера.

При концевом дымомере светопоглощение полного дымового заряда измеряют на выходе из выпускной трубы. В дымомере этого типа эффективная оптическая база определяется конструкцией выпускной трубы и расстоянием между торцом выпускной трубы и дымомером.

Рисунок Д.21 - Полнопоточный дымомер

3.2.1 Компоненты дымомера, изображенные на рисунке Д.21:

ЕР - выпускная труба.

При использовании встроенного дымомера не должно быть никаких изменений диаметра выпускной трубы на участках длиной до трех диаметров выпускной трубы до входа в зону измерений и за выходом из нее. Если диаметр зоны измерений больше диаметра выпускной трубы, рекомендуется плавный переход от выпускной трубы к зоне измерений перед входом в эту зону.

В случае использования концевого дымомера концевая часть выпускной трубы длиной 0,6 м должна иметь круглое поперечное сечение и на этом участке не должно быть изгибов и колен. Торец выпускной трубы должен быть обрезан перпендикулярно к оси трубы. Дымомер должен быть установлен по оси выходящего из трубы дымового заряда на расстоянии (25 ± 5) мм от торца выпускной трубы.

OPL - оптическая база дымомера.

Длина пути, проходимого лучом в дымомере через задымленное пространство от источника света до светоприемника, корректированная, если требуется, с учетом неравномерной плотности и краевого эффекта. Оптическую базу дымомера устанавливает его изготовитель с учетом любых мер, принимаемых против образования сажи (например, использования продувочного воздуха). Если оптическая база дымомера неизвестна, ее определяют в соответствии с [4], пункт 11.6.5. Для правильного определения оптической базы дымомера необходимо обеспечить скорость потока не менее 20 м/с.

LS - источник света.

Источником света должна быть лампа накаливания с цветовой температурой от 2800 К до 3250 К или светодиод, излучающий зеленый свет (LED) с пиком спектра в диапазоне от 550 до 570 нм. Источник света должен быть защищен от отложений сажи средствами, которые не влияют на оптическую базу, выводя ее за пределы диапазона, установленного изготовителем.

LD - фотоприемник.

Фотоприемником должен быть фотоэлемент или фотодиод (с фильтром, если это необходимо). В случае использования лампы накаливания в качестве источника света светоприемник должен иметь пиковую спектральную реакцию, подобную фототопической реакции человеческого глаза (максимальную реакцию) в диапазоне от 550 до 570 нм с уменьшением до значений, составляющих менее 4 % максимальной реакции, в диапазонах спектра ниже 430 нм и выше 680 нм. Фотоприемник должен быть защищен от отложений сажи средствами, которые не влияют на оптическую базу, выводя ее за пределы диапазона, установленного изготовителем.

CL - коллиматорная линза.

Излучаемый световой пучок должен быть конвертирован в луч, имеющий в сечении максимальный диаметр 30 мм. Расхождение луча не должно выходить за пределы конуса с углом отклонения от оптической оси 3°.

Т1 - датчик температуры (факультативно).

Температура отработавших газов может быть измерена в процессе испытания.

3.3 Дымомер на частичном потоке

В случае дымомера на частичном потоке (рисунок Д.22) представительная проба отработавших газов, отобранная из выпускной трубы, проходит через отводящий патрубок в измерительную камеру. В дымомере данного типа эффективная оптическая база зависит от конструкции дымомера. Значения времени реакции, указанные в следующем пункте, применимы к минимальному расходу газов, проходящих через дымомер, устанавливаемому изготовителем прибора.

Рисунок Д.22 - Дымомер на частичном потоке

3.3.1 Компоненты, показанные на рисунке Д.22:

ЕР - выпускная труба.

Выпускная труба должна быть прямой на участке длиной не менее шести диаметров трубы до наконечника пробоотборника и на участке длиной не менее трех диаметров трубы за этим наконечником (по направлению потока).

SP - пробоотборник.

Пробоотборник должен иметь открытый торец, обращенный против направления потока, расположенный на оси выпускной трубы или вблизи нее Расстояние между отводящим патрубком и стенкой выпускной трубы должно быть не менее 5 мм. Диаметр отверстия пробоотборника должен обеспечивать отбор репрезентативной пробы и достаточно интенсивный поток через дымомер.

ТТ - отводящий патрубок.

Отводящий патрубок должен:

- иметь возможно меньшую длину и обеспечивать температуру отработавших газов 373 К ± 30 К (100 °С ± 30 СС) на входе в измерительную камеру;

- иметь температуру стенок выше точки росы отработавших газов на значение, достаточное для предотвращения конденсации;

- иметь по всей длине диаметр, равный диаметру пробоотборника;

- иметь время реакции (см. определение в 5.2.4 дополнения 4 к приложению Д) менее 0,05 с при минимальном потоке, проходящем через дымомер;

- не оказывать существенного влияния на максимум дымности.

FM - расходомер.

Прибор для определения реального расхода в измерительной камере. Минимальное и максимальное значения расхода должен устанавливать изготовитель расходомера, и они должны быть такими, чтобы удовлетворять требованиям к времени реакции отводящего патрубка и оптической базе. Расходомер может быть расположен около насоса для перекачки проб Р, если его применяют.

МС - измерительная камера.

Измерительная камера должна иметь не дающую отражения внутреннюю поверхность или окружающее пространство с аналогичными свойствами. Попадание постороннего света на фотоприемник из-за внутренних отблесков при диффузии света должно быть сведено к минимуму.

Давление газа в измерительной камере не должно отличаться от атмосферного давления более чем на 0,75 кПа. Там, где это условие не может быть выполнено из-за особенностей конструкции, показания дымомера должны быть приведены к атмосферному давлению.

Температуру стенок измерительной камеры следует поддерживать неизменной от 343 К (70 °С) до 373 К (100 °С) с отклонениями от устанавливаемого значения ± 5 К, но в любом случае выше точки росы отработавших газов на значение, достаточное для предотвращения конденсации.

Измерительная камера должна быть оборудована соответствующими устройствами для измерения температуры.

OPL - оптическая база.

Длина пути, проходимого лучом в дымомере через задымленное пространство от источника света до све-топриемника, корректированная, при необходимости, с учетом неравномерной плотности и краевого эффекта. Оптическую базу дымомера устанавливает его изготовитель с учетом любых мер, принимаемых против образования сажи (например, использования продувочного воздуха). Если оптическая база дымомера неизвестна, ее определяют в соответствии с [4], пункт 11.6.5.

LS - источник света.

Источником света должна быть лампа накаливания с цветовой температурой от 2800 К до 3250 К или светодиод, излучающий зеленый свет (LED) с пиком спектра в диапазоне от 550 до 570 нм. Источник света должен быть защищен от отложений сажи средствами, которые не влияют на оптическую базу, выводя ее за пределы диапазона, установленного изготовителем.

LD - фотоприемник.

Фотоприемником должен быть фотоэлемент или фотодиод (с фильтром, если это необходимо). В случае использования лампы накаливания в качестве источника света светоприемник должен иметь пиковую спектральную реакцию, подобную фототопической реакции человеческого глаза (максимальную реакцию) в диапазоне от 550 до 570 нм с уменьшением до значений, составляющих менее 4 % максимальной реакции, в диапазонах спектра ниже 430 нм и выше 680 нм. Фотоприемник должен быть защищен от отложений сажи средствами, которые не влияют на оптическую базу, выводя ее за пределы диапазона, установленного изготовителем.

CL - коллиматорная линза.

Излучаемый световой пучок должен быть конвертирован в луч, имеющий в сечении максимальный диаметр 30 мм и параллельный оптической оси. Отклонения границ луча от этой оси не должны превышать 3°.

Т1 -датчик температуры. Для отслеживания температуры отработавших газов на входе в измерительную камеру.

Р - насос для перекачки пробы (факультативно).

За измерительной камерой (по направлению потока) может быть установлен насос для перекачки пробы через измерительную камеру.

Приложение Е (обязательное)

Технические характеристики эталонного топлива для двигателей с воспламенением от сжатия, предназначенного для сертификационных испытаний и подтверждения соответствия производства

Таблица Е.1 - Дизельное топливо 1)

Показатель

Единица измерения

Предельное значение 2)

Метод испытания

минимальное

максимальное

Цетановое число 3)



52

54

ИСО 5165 [5]

Плотность при 15 °С

кг/м3

833

837

ИСО 3675 [6]

Перегонка:









- температура перегонки 50 % объема

°С

245



ИСО 3405 [7]

- температура перегонки 90 % объема

°С

345

350

ИСО 3405 [7]

- температура конечной точки кипения

°С

-

370

ИСО 3405 [7]

Температура вспышки

°С

55

-

ИСО 2719 [8]

Точка закупорки холодного фильтра (CFPP)

°С

-

-5

ЕН 116 [9]

Вязкость при 40 °С

мм2

2,5

3,5

ГОСТ 33

Содержание полициклических ароматических углеводородов

% (массовая доля)

3,0

6,0

JP 3914) [10]

Содержание серы 5)

мг/кг

-

300

ИСО 14596 [11]

Коррозия медной пластины

-

-

1

ИСО 2160 [12]

Углеродистый осадок по Конрадсону, 10% DR

% (массовая доля)

-

0,2

ИСО 10370 [13]

Содержание золы

% (массовая доля)

-

0,01

ИСО 6245 [14]

Содержание воды

% (массовая доля)

-

0,05

ИСО 12937[15]

Индекс нейтрализации (концентрированная кислота)

мг КОН/г

-

0,02

ASTMD974[16]

Устойчивость к окислению 6)

мг/см3

-

0,025

ИСО 12205 [17]

1) Если требуется рассчитать термический КПД двигателя или ТС, то теплотворную способность топлива можно рассчитать исходя из следующего:

Удельная энергия (низшая теплотворная способность) Eуд, МДж/кг:

где d - плотность при 15 °С;

x - содержание воды, % (массовая доля);

у - содержание золы, % (массовая доля);

s - содержание серы, % (массовая доля).

2) Значения показателей, устанавливаемые в таблице, - это «фактические значения». При этом используются статистические методы, описанные в международном стандарте ИСО 4259 [18]. При установлении минимального значения показателя принята минимальная разность 2R относительно нулевого значения, при установлении минимального и максимального значений - минимальная разность 4R (где R - воспроизводимость). Однако, несмотря на эти критерии, которые необходимы по статистическим соображениям, изготовитель топлива должен стремиться к нулевому значению, если принято максимальное отклонение, равное 2R, и к среднему значению в случае ссылки на минимальное и максимальное предельные значения. Если появится необходимость выяснить, соответствует ли топливо устанавливаемым требованиям, то следует применить методы, описанные в [18].

3) Диапазон значений цетанового числа не соответствует требованию соблюдения минимального диапазона, равного 4R. Однако в случае возникновения разногласий между изготовителем и потребителем топлива для их разрешения могут быть применены методы [18] при условии повторения измерений в объеме, достаточном для достижения необходимой точности результатов, что предпочтительнее однократного измерения.

4) Более совершенный метод испытаний изложен в европейском стандарте ЕН 12916 [19].

5) Реальное содержание серы в топливе, используемом в испытаниях, должно быть указано. Кроме того, содержание серы в эталонном топливе, используемом для сертификации ТС или двигателя, по предельным значениям, установленным в строке В таблицы в 5.2.1 настоящего стандарта, не должно превышать 50 млн-1.

6) Несмотря на наличие контроля устойчивости к окислению, желательно ограничить срок хранения эталонного топлива. Поставщик должен представить указания по условиям и сроку хранения.

Таблица Е.2 - Этанол для дизельных двигателей 1)

Показатель

Единица измерения

Предельное значение 2)

Метод испытания 3)

минимальное

максимальное

Содержание спиртов

% (массовая доля)

92,4

-

ASTM D 5501 [20]

Содержание спиртов, отличных от этанола, в общем количестве спиртов

% (массовая доля)

-

2

ASTM D 5501 [20]

Плотность при 15 °С

кг/м3

795

815

ASTMD4052[21]

Содержание золы

% (массовая доля)

-

0,001

ИСО 6245 [14]

Температура вспышки

°С

10



ИСО 2719 [8]

Кислотность, рассчитываемая как содержание уксусной кислоты

% (массовая доля)

-

0,0025

ИСО 1388-2 [22]

Индекс нейтрализации (сильная кислота)

КОН мг/дм3

-

1



Цвет

По шкале

-

10

ASTMD 1209 [23]

Сухой остаток при 100 °С

мг/кг



15

ИСО 759 [24]

Содержание воды

% (массовая доля)

-

6,5

ИСО 760 [25]

Содержание альдегидов, рассчитываемое как содержание уксусной кислоты

% (массовая доля)



0,0025

ГОСТ Р 50468

Содержание серы

мг/кг

-

10

ASTM D 5453 [26]

Содержание сложных эфиров, рассчитываемое как содержание этилацетата

% (массовая доля)



0,1

ASTM D 1617 [27]

1) К этаноловому топливу по требованию изготовителя двигателя может быть добавлена присадка, повышающая цетановое число. Максимально допустимое содержание (по массе) - 10 %.

2) Значения показателей, устанавливаемые в таблице, - это «фактические значения». При этом используются статистические методы, описанные в международном стандарте ИСО 4259 [18]. При установлении минимального значения показателя принята минимальная разность 2R относительно нулевого значения, при установлении минимального и максимального значений - минимальная разность 4R (где R - воспроизводимость). Однако, несмотря на эти критерии, которые необходимы по статистическим соображениям, изготовитель топлива должен стремиться к нулевому значению, если принято максимальное отклонение, равное 2R, и к среднему значению в случае ссылки на минимальное и максимальное предельные значения. Если появится необходимость выяснить, соответствует ли топливо устанавливаемым требованиям, то следует применить методы, описанные в [18].

3) Для определения всех свойств, указанных в таблице, будут применены эквивалентные методы испытаний, устанавливаемые международными стандартами ИСО, по мере введения в действие соответствующих стандартов.

Приложение Ж (обязательное)

Технические характеристики эталонного природного газа, предназначенного для сертификационных испытаний и подтверждения соответствия производства

Тип: природный газ (ПГ)

Европейский рынок предлагает ПГ в двух группах:

- группа Н, предельными эталонными топливами для которой являются GR и G23;

- группа L, предельными эталонными топливами для которой являются G23 и G25. Характеристики эталонных топлив GR, G23 и G25 приведены ниже:

Таблица Ж.1 - Эталонное топливо GR

Состав

Единица измерения

Базовое значение

Предельное значение

Метод испытания

минимальное

максимальное

Метан

% (молярная доля)

87

84

89

-

Этан

% (молярная доля)

13

11

15

-

Баланс 1)

% (молярная доля)

-

-

1

ИСО 6974 [28]

Содержание серы 2)

мг/м3

-

-

10

ИСО 6326-5 [29]

1) Инертные газы + С2.

2) Показатель измеряют при стандартных атмосферных условиях: температуре 293 К (20 °С) и давлении 101,3 кПа.

Таблица Ж.2 - Эталонное топливо G23

Состав

Единица измерения

Базовое значение

Предельное значение

Метод испытания

минимальное

максимальное

Метан

% (молярная доля)

92,5

91,5

93,5

-

Баланс 1)

% (молярная доля)

-

-

1

ИСО 6974 [28]

N2

% (молярная доля)

7,5

6,5

8,5

-

Содержание серы 2)

мг/м3

-

-

10

ИСО 6326-5 [29]

1) Инертные газы (отличные от N2) + С22+.

2) Показатель измеряют при стандартных атмосферных условиях: температуре 293 К (20 °С) и давлении 101,3 кПа.

Таблица Ж.З - Эталонное топливо G25

Состав

Единица измерения

Базовое значение

Предельное значение

Метод испытания

минимальное

максимальное

Метан

% (молярная доля)

86

84

88

-

Баланс 1)

% (молярная доля)

-

-

1

ИСО 6974 [28]

N2

% (молярная доля)

14

12

16

-

Содержание серы 2)

мг/м3

-

-

10

ИСО 6326-5 [29]

1) Инертные газы (отличные от N2) + С22+.

2) Показатель измеряют при стандартных атмосферных условиях: температуре 293 К (20 °С) и давлении 101,3 кПа.

Приложение И (обязательное)

Технические характеристики эталонного сжиженного нефтяного газа, предназначенного для сертификационных испытаний и подтверждения соответствия производства

Тип: сжиженный нефтяной газ (СНГ)

Таблица И.1

Показатель

Единица измерения

Предельное значение

Метод испытания

Топливо А

Топливо В

минимальное

максимальное

минимальное

максимальное

Октановое число (по моторному методу)

-

92,5 1)

-

92,5

-

ЕН 589 [30] (приложение В)

Состав

Углеводороды С3

% (объемная доля)

48

52

83

87

ИСО7941 [31]

Углеводороды С4

% (объемная доля)

48

52

13

17

ИСО7941 [31]

Олефины

% (объемная доля)



12

-

14

-

Остаток после испарения

мг/кг

-

50

-

50

NF М 41-015 [32]

Общее содержание серы 1)

млн-1 (массовая доля)

-

50

-

50

ИСО 4260 [33]

Сульфид водорода

-

-

Нет

-

Нет

ИСО8819[34]

Коррозионное воздействие на медную пластинку

Класс

-

Класс 1

-

Класс 1

ИСО 6251 2) [35]

Вода при 0 °С







-



Визуальный осмотр

1) Показатель измеряют при стандартных атмосферных условиях: температуре 293 К (20 °С) и давлении 101,3 кПа.

2) Этот метод не гарантирует необходимую точность при определении наличия веществ, вызывающих коррозию, если образец топлива содержит ингибиторы коррозии или другие химические препараты, уменьшающие коррозионное воздействие образца на медную пластинку. Следовательно, добавление таких составляющих с единственной целью изменить методику испытаний не допускается.

Приложение К (обязательное)

Пример расчета

К.1 Испытание ESC

К.1.1 Выбросы вредных газообразных веществ

Данные, полученные в испытаниях и используемые для расчета результатов испытаний в отдельном конкретном режиме, приведены ниже. В этом примере концентрации СО и NOx измерены в сухом состоянии, НС - во влажном состоянии.

Концентрация НС указана в пропановом эквиваленте (С3), и ее необходимо умножить на 3, чтобы получить результат в эквиваленте С1 Процедура расчета для других режимов идентична.

Р, кВт

Ta, к

На, г/кг

GEXH, кг

GAIRW кг

GFUEL, кг

НС, млн-1

СО, млн-1

NOx, млн-1

82,9

294,8

7,81

563,38

545,29

18,09

6,3

41,2

495

Расчет поправочного коэффициента перехода из влажного в сухое состояние Kw,r (см. 4.2 дополнения 1 к приложению Д):

Расчет концентрации во влажном состоянии:

CO = 41,2·0,9239 = 38,1 млн-1;

NOx = 495·0,9239 = 457 млн-1.

Расчет поправочного коэффициента на влажность для NOx, KH,D (см. 4.3 дополнения 1 к приложению Д):

А = 0,309·18,09/541,06 - 0,0266 = -0,0163;

В = -0,209·18,09/541,06 + 0,00954 = 0,0026;

Расчет массовых расходов выбросов вредных веществ (см. 4.4 дополнения 1 к приложению Д):

NOx = ,001587·457·0,9625·563,38 = 393,27 г/ч;

СО = 0,000966·38,1·563,38 = 20,753 г/ч;

НС = 0,000479·6,3·3·563,38 = 5,100 г/ч.

Расчет удельных выбросов вредных веществ (4.5 дополнения 1 к приложению Д):

Приведенный ниже пример расчета дан для СО; для других компонентов процедура расчета аналогична.

Массовые расходы выбросов вредных веществ в отдельных режимах умножают на соответствующие коэффициенты весомости, как показано в 2.7.1 дополнения 1 к приложению Д, суммируют и получают средний массовый расход выбросов вредных веществ за цикл:

СО = (6,7·0,15)+ (24,6·0,08)+ (20,5·0,10)+ (20,7·0,10)+ (20,6·0,05) +(15,0·0,05)+ (19,7·0,05) + + (74,5·0,09) + (31,5·0,10) + (81,9·0,08) + (34,8·0,05) + (30,8·0,05) + (27,3·0,05) = 30,91 г/ч.

Мощность двигателя в отдельных режимах умножают на соответствующие коэффициенты весомости, как показано в 2.7.1 дополнения 1 к приложению Д, суммируют и получают среднюю мощность за цикл:

P(n) = (0,1·0,15) + (96,8·0,08) + (55,2·0,10) + (82,9·0,10) + (46,8·0,05) + (70,1·0,05) + (23,0·0,05) + (114,3·0,09) + (27,0·0,10) + (122,0·0,08) + (28,6·0,05) + (87,4·0,05) + (57,9·0,05) = 60,006 кВт.

Расчет удельных выбросов NOx в произвольно выбранной точке (см. 4.6.1 дополнения 1 к приложению Д):

Предполагают, что в произвольно выбранной точке Z определены значения следующих величин:

nZ = 1600 мин-1;

МZ = 495 Н·м;

NOx mass, Z = 487,9 г/ч (рассчитывают по вышеприведенной формуле);

P(n)Z = 83 кВт;

NOx, Z = 487,9/83 = 5,878 г/(кВт·ч).

Определение значений выбросов вредных веществ за испытательный цикл (см. 4.6.2 дополнения 1 к приложению Д):

Предполагают, что результаты, полученные в четырех режимах, составляющих испытание ESC, следующие;

nRT

nSU

ER

ES

ET

EU

MR

MS

MT

MU

1368

1785

5,943

5,565

5,889

4,973

515

460

681

610

ETU = 5,889 + (4,973 - 5,889)·(1600-1·368)/(1785-1·368) = 5,377 г / (кВт·ч );

ERS = 5,943 + (5,565 - 5,943)·(1600-1·368)/(1785-1·368) = 5,732 г/(кВт·ч);

MTU = 681 + (601 - 681)·(1600-1·368)/(1785-1·368) =641,3 Н·м;

MRS = 515 + (460 - 515)·(1600-1·368)/(1785-1·368) = 484,3 Н·м;

EZ = 5,732 + (5,377 - 5,732)·(495 - 484,3)/(641,3 - 484,3) = 5,708 г/(кВт·ч).

Сравнение полученного интерполяцией значения выбросов NOx в точке Z с непосредственно измеренным значением этих выбросов в той же точке (см. 4.6.3 дополнения 1 к приложению Д):

NOx diff = 100 (5,878 -5,708)/5,708 = 2,98 %.

К.1.2 Выбросы вредных частиц

Измерение выбросов вредных частиц основано на принципе отбора проб вредных частиц за целый цикл, но заключается в определении, при этом, масс пробы MSAM и эквивалентных расходов потоков отработавших газов GEDF в отдельных режимах, из которых состоит цикл. Расчет эквивалентного расхода GEDF зависит от используемой системы. В нижеследующих примерах приведены расчеты для системы с измерением СО2 и учетом углеродного баланса и системы с измерением расхода потока. Если используют систему с полным разбавлением потока, расход GEDF измеряют непосредственно аппаратурой CVS.

Расчет расхода GEDF (см. 5.2.3 и 5.2.4 дополнения 1 к приложению Д);

Предполагают, что в режиме 4 получены следующие исходные данные:

GEXH, кг/ч

GFUEL, кг/ч

GDILW кг/ч

GTOTW, кг/ч

CO2D, %

CO2A, %

334,02

10,76

5,4435

6,0

0,657

0,040

а) метод углеродного баланса

б) метод измерения расхода

GEDFW = 334,02·10,78 = 3600,7 кг/ч.

Расчет массового расхода потока (см. 5.4 дополнения 1 к приложению Д):

Расходы потоков GEDFW в отдельных режимах умножают на соответствующие коэффициенты весомости, как показано в 2.7.1 дополнения 1 к приложению Д, суммируют и получают среднее значение расхода GEDF за цикл. Суммарный массовый расход пробы MSAM рассчитывают как сумму расходов пробы в отдельных режимах цикла.

GEDFW = (3567·0,15) + (3592·0,08) + (3611·0,10) + (3600·0,10) + (3618·0,05) + (3600·0,05) +

+ (3640·0,05) + (3614·0,09) + (3620·0,10) + (3601·0,08) + (3639·0,05) + (3582·0,05) +

+ (3635·0,05) = 3604,6 кг/ч.

MSAM = 0,226 + 0,122 + 0,151 + 0,152 + 0,076 + 0,076 + 0,076 + 0,136 + 0,151 + 0,121 + 0,076 + 0,075 = 1,515 кг.

Допускают, что на фильтрах осела масса вредных частиц 2,5 мг, тогда

Коррекция по фону (факультативно):

Допускают, что выполнено одно измерение фона и получены данные, приведенные ниже. Расчет коэффициента разбавления DF аналогичен расчету в 3.1 настоящего приложения и здесь не приведен.

Md = 0,1 мг; WDIL = 1,5 кг.

Сумма DF = [(1-1/119,15)·0,15] + [(1-1/8,89)·0,08] + [(1-1/14,75)·0,10] + [(1-1/10,10)·0,10] +

+ [(1-1/18,02)·0,05] + [(1-1/12,33)·0,05] + [(1-1/32,18)·0,05] + [(1-1/6,94)·0,09] +

+ [(1-1/25,19)·0,10] + [(1-1/6,12)·0,08] + [(1-1/20,87)·0,05] + [(1-1/8,77)·0,05] +

+[(1-1/12,59)·0,05] = 0,923;

Расчет удельных выбросов (см. 5.5 дополнения 1 к приложению Д):

P(n) = (0,1·0,15)+ (96,8·0,08) + (55,2·0,10) + (82,9·0,10) + (46,8·0,05) + (70,1·0,05) +

+ (23,0·0,05) + +(114,3·0,09) + (27,0·0,10) + (122,0·0,08) + (28,6·0,05) + (87,4·0,05) +

+ (57,9·0,05) = 60,006 кВт;

Если необходима коррекция по фоновым значениям,

Расчет эффективного коэффициента весомости (см. 5.6 дополнения 1 к приложению Д):

Взяты исходные данные для режима 4, приведенные выше, тогда

Это значение находится в допустимых пределах 0,10 ± 0,003.

К.2 Испытание ELR

Поскольку фильтрация по Бесселю является совершенно новой усредняющей процедурой для официальных документов, касающихся отработавших газов, ниже приведены объяснение процедуры фильтрации по Бесселю, пример построения алгоритма Бесселя и пример расчета окончательных значений дымности. Константы алгоритма Бесселя зависят только от конструкции дымомера и значения расхода пробы в применяемой системе получения исходных данных. Рекомендуется, чтобы изготовитель дымомера предоставлял окончательные константы фильтра Бесселя для различных значений расхода пробы, а потребитель использовал эти константы для построения алгоритма и расчета значений дымности.

К.2.1 Общие замечания по фильтрам Бесселя

Из-за высокочастотных искажений необработанный сигнал дымности, как правило, показывает чрезвычайно разбросанные траектории. Для устранения этих высокочастотных искажений при проведении испытания ELR требуется фильтр Бесселя. Фильтр Бесселя представляет собой рекурсивный низкочастотный фильтр второго порядка, который гарантирует наиболее быстрое усиление сигнала без искажений.

Если допустить, что факел первичных выпускных газов в выпускной трубе образуется в реальном времени, то траектории сигнала дымности у каждого дымомера будут разные и появляться они будут с задержкой. Задержка траектории сигнала и уровень значений дымности зависят, главным образом, от конфигурации измерительной камеры дымомера, включая пробоотборные магистрали для отработавших газов, и от времени, необходимого для обработки сигнала электроникой дымомера. Величины, определяющие эти два фактора, называют временами физической и электрической реакций, характеризующими индивидуальный фильтр Бесселя для дымомера каждого типа.

Целью использования фильтра Бесселя является получение гарантированных единых общих характеристик фильтра для всей системы дымомера, в число которых входят:

- время физической реакции дымомера tp;

- время электрической реакции дымомера te,

- время реакции используемого фильтра Бесселя tF.

Общее время реакции системы tAver рассчитывают по формуле

причем оно должно быть одинаковым для дымомеров всех типов, чтобы была возможность получать одинаковое значение дымности. Поэтому фильтр Бесселя необходимо создавать так, чтобы время реакции фильтра tF вместе со временем физической tp и электрической te реакции отдельного дымомера образовывало требуемое общее время реакции tAver. Поскольку tp и te являются заданными величинами для каждого отдельного дымомера и tAver в настоящем стандарте принято за 1,0 с, tF можно рассчитать следующим образом:

По определению, время реакции фильтра tF - это время нарастания фильтруемого выходного сигнала от 10 % до 90 % значения ступенчатого входного сигнала. Поэтому частота фильтрации фильтра Бесселя должна повторяться так, чтобы время реакции фильтра Бесселя укладывалось в отрезок времени нарастания сигнала.

На рисунке К.1 показаны траектории ступенчатого входного сигнала и выходного сигнала, фильтруемого с помощью фильтра Бесселя, а также время реакции фильтра Бесселя tF.

Рисунок К.1 - Траектории ступенчатого входного сигнала и фильтруемого выходного сигнала

Построение окончательного алгоритма фильтра Бесселя представляет собой многоступенчатый процесс, для которого требуются многочисленные итерационные циклы. Схема процедуры итерации представлена на рисунке К.2.

Рисунок К.2 - Пошаговое построение алгоритма фильтра Бесселя

К.2.2 Вычисление алгоритма Бесселя

Настоящий пример показывает построение алгоритма Бесселя как последовательности многочисленных шагов в соответствии с итерационной процедурой, представленной на рисунке К.2 и основанной на положениях 6.1 дополнения 1 к приложению Д.

Приняты следующие исходные данные, характеризующие дымомер и систему получения результатов:

- время физической реакции tp       0,15 с;

- время электрической реакции te  0,05 с;

- общее время реакции tAver            1,00 с (значение, установленное в настоящем стандарте);

- частота отбора проб                      150 Гц.

Шаг 1. Требуемое время реакции фильтра Бесселя tF:

Шаг 2. Определение частоты фильтрации и расчет констант Бесселя E и K (первая итерация):

fc =3,1415/(10·0,987421) = 0,318152Гц;

t = 1/150 = 0,006667 с;

Ω = 1/[tg(3,1415·0,006667·0,318152)] = 150,07948;

K = 2·7,0948·10-5(0,618034·150,076644 - 1) - 1 = 0,970783.

Отсюда получен следующий алгоритм Бесселя:

Y = Yi-1 + 7,07948·10-5(Si + 2Si-2 + Si-2 - 4Yi-2) + 0,970783(Yi-1 - Yi-2),

где Si равен значению ступенчатого входного сигнала (Si = 0 или Si = 1), а Yi( представляет собой фильтрованные значения выходного сигнала.

Шаг 3. Применения фильтра Бесселя к ступенчатому входному сигналу:

Время реакции фильтра Бесселя tF определено как время возрастания фильтрованного выходного сигнала от 10 % до 90 % ступенчатого входного сигнала. Для определения отрезков времени, за которые реакция достигает 10 % (t10) и 90 % (t90) выходного сигнала, к ступенчатому входному сигналу необходимо применить фильтр Бесселя, используя найденные выше значения fc, E и K.

Номера индексов, время, значения ступенчатого входного сигнала и фильтрованного по Бесселю выходного сигнала первой и второй итераций приведены в таблице К.1. В таблице К.1 первая итерация (10 %-я реакция) имеет место между номерами индексов 30 и 31, а 90 %-я реакция - между номерами индексов 191 и 192. Для расчета времени tF,iter точные значения t10 и t90 определяют линейной интерполяцией в промежутке между ближайшими измеренными позициями следующим образом:

t10 = tlower + ∆t(0,1 - outlower)/(outupper - outlower);

t90 = tlower +∆t(0,9 - outlower)/(outupper - outlower),

где outupper и outlower - верхнее и нижнее значения фильтрованного сигнала Бесселя, соответственно, и tlower - время ближайшей точки измерения, как указано в таблице К.1.

t10 = 0,200000 + 0,006667(0,1 - 0,099208)/(0,104794 - 0,099208) = 0,200945 с.

t90 = 1,273333 + 0,006667(0,9 - 0,899147)/(0,901168 - 0,899147) = 1,276147 с.

Шаг 4. Время реакции фильтра в первом итерационном цикле

tF,iter = 1,276147 - 0,200945 = 1,075202 с.

Шаг 5. Отклонение времени реакции фильтра Бесселя, полученного в первом итерационном цикле, от требуемого

∆ = (1,075202 - 0,987421)/0,987421 = 0,081641.

Таблица К.1 - Значения ступенчатого входного сигнала и фильтрованного по Бесселю выходного сигнала для первого и второго итерационных циклов

Индекс i

Время, с

Ступенчатый входной сигнал

Фильтрованный выходной сигнал Yi

Первая итерация

Вторая итерация

-2

-0,013333

0

0,000000

0,000000

-1

-0,006667

0

0,000000

0,000000

0

0,000000

1

0,000071

0,000083

1

0,006667

1

0,000352

0,000411

2

0,013333

1

0,000908

0,001060

3

0,020000

1

0,001731

0,002019

4

0,026667

1

0,002813

0,003278

5

0,033333

1

0,004145

0,004828

. . .

. . .

. . .

. . .

. . .

24

0,160000

1

0,067877

0,077876

25

0,166667

1

0,072816

0,083476

26

0,173333

1

0,077874

0,089205

27

0,180000

1

0,083047

0,095056

28

0,186667

1

0,088331

0,101024

29

0,193333

1

0,093719

0,107102

30

0,200000

1

0,099208

0,113286

31

0,206667

1

0,104794

0,119570

32

0,213333

1

0,110471

0,125949

33

0,220000

1

0,116236

0,132418

34

0,226667

1

0,122085

0,138972

35

0,233333

1

0,128013

0,145605

36

0,240000

1

0,134016

0,152314

37

0,246667

1

0,140091

0,159094

. . .

. . .

. . .

. . .

. . .

175

1,166667

1

0,862416

0,895701

176

1,173333

1

0,864968

0,897941

177

1,180000

1

0,867484

0,900145

178

1,186667

1

0,869964

0,902312

179

1,193333

1

0,872410

0,904445

180

1,200000

1

0,874821

0,906542

181

1,206667

1

0,877197

0,908605

182

1,213333

1

0,879540

0,910633

183

1,220000

1

0,881849

0,912628

184

1,226667

1

0,884125

0,914589

185

1,233333

1

0,886367

0,916517

186

1,240000

1

0,888577

0,918412

187

1,246667

1

0,890755

0,920276

188

1,253333

1

0,892900

0,922107

189

1,260000

1

0,895014

0,923907

190

1,266667

1

0,897096

0,925676

191

1,273333

1

0,899147

0,927414

192

1,280000

1

0,901168

0,929121

193

1,286667

1

0,903158

0,930799

194

1,293333

1

0,905117

0,932448

195

1,300000

1

0,907047

0,934067

. . .

. . .

. . .

. . .

. . .

Шаг 6. Проверка критериев итерации:

Необходимо выполнение условия: |∆| < 0,01. Поскольку 0,081641 > 0,01, условие окончания процесса итерации не выполнено, и необходимо начать следующий цикл итерации. Для этого итерационного цикла рассчитывают новую частоту фильтрации исходя из полученных значений fc и ∆:

fc,new = 0,318152(1 + 0,081641) = 0,344126 Гц.

Эту новую частоту фильтрации используют во втором итерационном цикле, начинающемся с шага 2 и повторяющем последующие шаги. Итерацию необходимо повторять, пока результат не будет удовлетворять критерию итерации. Значения параметров, полученные в результате первой и второй итераций, сведены в таблицу К.2.

Шаг 7.Окончательный алгоритм Бесселя:

Как только требование критерия итерации будет выполнено, рассчитывают окончательные значения констант фильтра Бесселя и окончательный алгоритм Бесселя в соответствии с шагом 2. В данном примере требование критерия итерации начинает выполняться после второй итерации (∆ =0,006657 ≤ 0,01). Тогда окончательный алгоритм, предназначенный для определения средних значений дымности, будет:

Yi = Yi-1 + 8,272777·10-5(Si + 2Si-1 + Si-2 –4Yi-2) + 0,968410(Yi-1 - Yi-2)

Таблица К.2 - Значения параметров, полученные в результате первой и второй итераций

Параметр

Первая итерация

Вторая итерация

fс, Гц

0,318152

0,344126

E

7,07948·10-5

8,272777·10-5

K

0,970783

0,968410

t10, c

0,200945

0,185523

t90, с

1,276147

1,179562

fF,iter, с

1,075202

0,994039

0,081641

0,006657

fc,new, Гц

0,344126

0,346417

К.2.3 Расчет значений дымности

На рисунке К.3 представлена общая процедура определения конечных значений дымности.

nA - частота вращения А; nB - частота вращения B; nC - частота вращения C; Стн 1 - ступень нагрузки 1; Стн 2 - ступень нагрузки 2; Стн 3 - ступень нагрузки 3

Рисунок К.3 - Процедура определения окончательного значения дымности

На рисунке К.4 показаны траектория измеряемого необработанного сигнала дымности, а также траектории нефильтрованного и фильтрованного коэффициентов светопоглощения к, полученные при выполнении первой ступени нагрузки в испытании ELR. Показано также максимальное значение Ymax1, A фильтрованной траектории коэффициента k.

Рисунок К.4 - Траектории измеряемых сигналов дымности N, нефильтрованного и фильтрованного коэффициентов светопоглощения k

Соответственно, таблицы К.3 и К.4 содержат числовые значения индекса i моментов времени (при частоте измерений проб 150 Гц), необработанного сигнала дымности, нефильтрованного и фильтрованного сигналов коэффициента светопоглощения k. Фильтрацию выполняют с использованием констант алгоритма Бесселя, построенного в 2.2 настоящего приложения. Из-за большого объема данных в таблицах К.3 и К.4 приведены только те значения дымности, которые характеризуют фрагменты траектории сигнала дымности, расположенные в начале траектории и около максимального значения.

Максимальное (пиковое) значение (при i = 272) рассчитано исходя из данных, представленных в таблице К.4. Все остальные индивидуальные значения дымности рассчитывают аналогично. Для начального момента расчета алгоритма его слагаемые Si-1, Si-2, Yi-1 и Yi-2 принимают равными нулю.

Расчет коэффициента светопоглощения k:

LA, м

0,430

Index i

272

N, %

16,783

S271, м-1

0,427392

S270, м-1

0,427532

Y271, м-1

0,542383

Y270, м-1

0,542337

Этому значению соответствует S272 в приведенном ниже равенстве.

Расчет среднего значения коэффициента светопоглощения после фильтрации по Бесселю (см. 6.3.2 дополнения 1 к приложению Д):

В приведенном ниже равенстве использованы константы Бесселя из 2.2 настоящего дополнения. Реальное значение нефильтрованного коэффициента k, рассчитанное выше, соответствует S272(Si), S271(Si-1) и S270(Si-2) - это два предыдущих значения нефильтрованного коэффициента k, Y271(Yi-1) и Y270(Yi-2) - два предыдущих значения фильтрованного коэффициента k.

Y272 = 0,542383 + 8,272777·10-5(0,427252 + 2·0,427392 + 0,427523 - 4·0,542337) +

+ 0,968410(0,542383 - 0,542337) = 0,542389 м-1.

Это значение соответствует Ymax 1A в приведенной ниже таблице. Расчет конечного значения дымности (см. 6.3.3 дополнения 1 к приложению Д):

Из каждой трассы сигнала дымности отбирают максимальное значение фильтрованного коэффициента светопоглощения к. Приняты для расчета следующие величины:

Частота вращения

Ymax, м-1

Цикл 1

Цикл 2

Цикл 3

А

0,5424

0,5435

0,5587

В

0,5596

0,5400

0,5389

С

0,4912

0,5207

0,5177

Средние значения дымности будут:

SVA = (0,5254 + 0,5435 + 0,5578)/3 = 0,5482 м-1;

SVB = (0,5596 + 0,5400 + 0,5389)/3 = 0,5462 м-1;

SVC = (0,4912 + 0,5207 + 0,5177)/3 = 0,5099 м-1;

SV = (0,43·0,5482) + (0,56·0,5462) + (0,01·0,5099) = 0,5467м-1.

Подтверждение достоверности результатов, полученных в цикле:

Перед расчетом величины SV необходимо подтвердить достоверность цикла вычислением удельных среднеквадратичных отклонений значений дымности по трем циклам на каждой частоте вращения.

Частота вращения

Среднее значение SV, м-1

Абсолютное среднеквадратичное отклонение, м-1

Удельное среднеквадратичное отклонение, %

А

0,5482

0,0091

1,7

В

0,5462

0,0116

2,1

С

0,5099

0,0162

3,2

В этом примере расчет удовлетворяет критерию достоверности, равному 15 % для каждой частоты вращения.

Таблица К.3 - Значения дымности N, нефильтрованного и фильтрованного коэффициентов светопоглощения к в начальный момент ступенчатого увеличения нагрузки

Индекс i

Время, с

Дымность N, %

Коэффициент светопоглощения k, м-1

нефильтрованный

фильтрованный

-2

0,000000

0,000000

0,000000

0,000000

-1

0,000000

0,000000

0,000000

0,000000

0

0,000000

0,000000

0,000000

0,000000

1

0,006667

0,020000

0,000465

0,000000

2

0,013333

0,020000

0,000465

0,000000

3

0,020000

0,020000

0,000465

0,000000

4

0,026667

0,020000

0,000465

0,000001

5

0,033333

0,020000

0,000465

0,000002

6

0,040000

0,020000

0,000465

0,000002

7

0,046667

0,020000

0,000465

0,000003

8

0,053333

0,020000

0,000465

0,000004

9

0,060000

0,020000

0,000465

0,000005

10

0,066667

0,020000

0,000465

0,000006

11

0,073333

0,020000

0,000465

0,000008

12

0,080000

0,020000

0,000465

0,000009

13

0,086667

0,020000

0,000465

0,000011

14

0,093333

0,020000

, 0,000465

0,000012

15

0,100000

0,192000

0,004469

0,000014

16

0,106667

0,212000

0,004935

0,000018

17

0,113333

0,212000

0,004935

0,000022

18

0,120000

0,212000

0,004935

0,000028

19

0,126667

0,343000

0,007990

0,000036

20

0,133333

0,566000

0,013200

0,000047

21

0,140000

0,889000

0,020767

0,000061

22

0,146667

0,929000

0,021706

0,000082

23

0,153333

0,929000

0,021706

0,000109

24

0,160000

1,263000

0,029559

0,000143

25

0,166667

1,455000

0,034086

0,000185

26

0,173333

1,697000

0,039804

0,000237

27

0,180000

2,030000

0,047695

0,000301

28

0,186667

2,081000

0,048906

0,000378

29

0,193333

2,081000

0,048906

0,000469

30

0,200000

2,424000

0,057067

0,000573

31

0,206667

2,475000

0,058282

0,000693

32

0,213333

2,475000

0,058282

0,000827

33

0,220000

2,808000

0,066237

0,000977

34

0,226667

3,010000

0,071075

0,001144

35

0,233333

3,253000

0,076909

0,001328

36

0,240000

3,606000

0,085410

0,001533

37

0,246667

3,960000

0,093966

0,001758

38

0,253333

4,455000

0,105983

0,002007

39

0,260000

4,818000

0,114836

0,002283

40

0,266667

5,020000

0,119776

0,002587

. . .

. . .

. . .

. . .

. . .

Таблица К.4 - Значения дымности N, нефильтрованного и фильтрованного коэффициентов светопоглоще-ния к в окрестности пикового значения алгоритма Бесселя Ymax1, A 1)

Индекс i

Время, с

Дымность N, %

Коэффициент светопогпощения k, м-1

нефильтрованный

фильтрованный

. . .

. . .

. . .

. . .

. . .

259

1,726667

17,182000

0,438429

0,538856

260

1,733333

16,949000

0,431896

0,539423

261

1,740000

16,788000

0,427392

0,539936

262

1,746667

16,798000

0,427671

0,540396

263

1,753333

16,788000

0,427392

0,540805

264

1,760000

16,798000

0,427671

0,541163

265

1,766667

16,798000

0,427671

0,541473

266

1,773333

16,788000

0,427392

0,541735

267

1,780000

16,788000

0,427392

0,541951

268

1,786667

16,798000

0,427671

0,542123

269

1,793333

16,798000

0,427671

0,542251

270

1,800000

16,793000

0,427532

0,542337

271

1,806667

16,788000

0,427392

0,542383

272

1,813333

16,783000

0,427252

0,542389

273

1,820000

16,780000

0,427168

0,542357

274

1,826667

16,798000

0,427671

0,542288

275

1,833333

16,778000

0,427112

0,542183

276

1,840000

16,808000

0,427951

0,542043

277

1,846667

16,768000

0,426833

0,541870

278

1,853333

16,010000

0,405750

0,541662

279

1,860000

16,010000

0,405750

0,541418

280

1,866667

16,000000

0,405473

0,541136

281

1,873333

16,010000

0,405750

0,540819

282

1,880000

16,000000

0,405473

0,540466

283

1,886667

16,010000

0,405750

0,540080

284

1,893333

16,394000

0,416406

0,539663

285

1,900000

16,394000

0,416406

0,539216

286

1,906667

16,404000

0,416685

0,538744

287

1,913333

16,394000

0,416406

0,538245

288

1,920000

16,394000

0,416406

0,537722

289

1,926667

16,384000

0,416128

0,537175

290

1,933333

16,010000

0,405750

0,536604

291

1,940000

16,010000

0,405750

0,536009

292

1,946667

16,000000

0,405473

0,535389

293

1,953333

16,010000

0,405750

0,534745

294

1,960000

16,212000

0,411349

0,534079

295

1,966667

16,394000

0,416406

0,533394

296

1,973333

16,394000

0,416406

0,532691

297

1,980000

16,192000

0,410794

0,531971

298

1,986667

16,000000

0,405473

0,531233

299

1,993333

16,000000

0,405473

0,530477

300

2,000000

16,000000

0,405473

0,529704

1) Выделены полужирным шрифтом.

К.3 Испытание ETC

К.3.1 Выбросы вредных газообразных веществ (дизельные двигатели)

Предположительно, при использовании системы PDP-CVS получены следующие данные:

Показатель

Единица измерения

Значение

Показатель

Единица измерения

Значение

V0

м3/об

0,1776

COconc e

млн-1

38,9

Np

об

23073

COconc d

млн-1

1,0

pB

кПа

98,0

НСconc e (без отделителя NMC)

млн-1

9,00

p1

кПа

2,3

HCconc d (без отделителя NMC)

млн-1

3,02

T

К

322,5

НСconc e (с отделителем NMC)

млн-1

1,20

Ha

г/кг

12,8

HCconc d (с отделителем NMC)

млн-1

0,65

NOх conc e

млн-1

53,7

СO2, conc e

%

0,723

NOx conc d

млн-1

0,4

Wасt

кВт·ч

62,72

Расчет расхода разбавленных отработавших газов (см. 4.1 дополнения 2 к приложению Д):

MTOTW = 1,293·0,1776·23073(98,0 - 2,3)·273/(101,3·322,5) = 4237,2 кг.

Расчет поправочного коэффициента на влажность для NOx (см. 4.2 дополнения 2 к приложению Д):

Расчет концентрации NMHC по методу NMC (см. 4.3.1 дополнения 2 к приложению Д) исходя из эффективности по метану СЕМ = 0,04 и эффективности по этану СEЕ = 0,98:

Расчет концентраций, корректированных по фону (см. 4.3.1.1 дополнения 2 к приложению Д):

Если состав дизельного топлива определен как C1Н1,8, то:

NOx conc = 53,7 - 0,4 [1 - (1/18,69)] = 53,3 млн-1;

СОconc = 38,9 - 1,0[1 - (1/18,69)] = 37,9 млн-1;

HCconc = 9,00 - 3,02[1 - (1/18,69)] = 6,14 млн-1;

NMHCconc = 7,91 - 2,39[1 - (1/18,69)] = 5,65 млн-1.

Расчет массовых расходов выбросов вредных веществ (см. 4.3.1 дополнения 2 к приложению Д):

NOx mass =0,001587·53,3·1,039·4237,2 = 372,391 г/ч;

СОmass = 0,000966·37,9·4237,2 = 155,129 г/ч;

HCmass = 0,00479·6,14·4237,2 = 12,462 г/ч;

NMHCmass = 0,000479·5,65·4237,2 = 11,467 г/ч.

Расчет удельных выбросов (см. 4.4 дополнения 2 к приложению Д):

К.3.2 Выбросы вредных частиц (дизельные двигатели)

Предположительно, при использовании системы PDP-CVS и двойного разбавления получены следующие данные:

MTOTW, кг

4237,2

Mf,p, мг

3,030

Mf,b, мг

0,044

MTOT, кг

2,159

MSEC, кг

0,909

Md, мг

0,341

MDIL, кг

1,245

DF

18,69

Wact, кВт·ч

62,72

Расчет выбросов по массе (см. 5.1 дополнения 2 к приложению Д):

Mf = 3,030 + 0,044 = 3,074 мг;

MSAM = 2,159 - 0,909 = 1,250 кг;

Расчет выбросов по массе, корректированных по фону (см. 5.1 дополнения 2 к приложению Д):

Расчет удельных выбросов (см. 5.2 дополнения 2 к приложению Д):

К.3.3 Выбросы вредных газообразных веществ (двигатели, работающие на СНГ)

Предположительно, при использовании системы PDP-CVS получены следующие данные:

MTOTW,

кг

4237,2

Ha

г/кг

12,8

NOx conc e,

млн-1

17,2

NOx cone d,

млн-1

0,4

COconc e,

млн-1

44,3

COconc d,

млн-1

1,0

НСconc e (без отделителя NMC),

млн-1

27,0

HCconc d (без отделителя NMC),

млн-1

2,02

НСconc е (с отделителем NMC),

млн-1

18,0

НСconc d (с отделителем NMC),

млн-1

0,65

СO4, conc e,

млн-1

18,0

СO4, conc d,

млн-1

1,1

СO2, conc e,

%

0,723

Wact,

кВт·ч

62,72

Расчет поправочного коэффициента на влажность для NOx (см. 4.2 дополнения 2 к приложению Д):

Расчет концентрации NMHC (см. 4.3.1 дополнения 2 к приложению Д):

а) по методу GC:

NMHCconc e = 27,0 - 18,0 = 9,0 млн-1;

б) по методу NMC:

Принимая эффективность по метану СEM = 0,04 и эффективность по этану СЕЕ = 0,98 (см. 1.8.4 дополнения 5 к приложению Д), получают

Расчет концентрации, корректированной по фону (см. 4.3.1.1 дополнения 2 к приложению Д):

При условии использования эталонного топлива G20 (100 % метана) состава СН4:

Для NMHC по методу GC фоновая концентрация определяется разностью между концентрациями HCconc d и СH4 conc d:

NOx conc = 17,2 - 0,4[1 - (1/13,01)] = 16,8 млн-1;

COconc = 44,3 -1,0[1 - (1/13,01)] =43,4 млн-1;

NMHCconc = 8,4 - 1,37[1 - (1/13,01)] =7,13 млн-1 (по методу NMC);

NMHCconc = 9,0 - 0,92[1 - (1/13,01)] = 8,15 млн-1 (по методу GC);

CH4 conc = 18,0 - 1,1[1 - (1/13,01)]= 17,0 млн-1 (по методу GC).

Расчет массовых расходов (см. 4.3.1 дополнения 2 к приложению Д):

NOx mass = 0,001587·16,8·1,074·4237,2 = 121,330 г/ч:

COmass = 0,000966·43,4·4237,2 = 177,642 г/ч;

NHMCmass =0,000516·7,13·4237,2 = 15,589 г/ч (по методу NMC);

NHMCmass =0,000516·8,15·4237,2 = 17,819 г/ч (по методу GC);

CH4 mass = 0,000552·17,0·4237,2 = 39,762 г/ч (по методу GC).

Расчет удельных выбросов (см. 4.4 дополнения 2 к приложению Д):

К.4 Коэффицент λ-смещения Sλ

К.4.1 Расчет коэффициента λ-смещения (Sλ) [36], [37]

где Sλ - коэффициент λ-смещения;

inert % - объемная доля инертных газов в топливе (N2, CO2, He и др.), %;

О2* - объемная доля кислорода, первоначально содержащегося в топливе, %;

n и m - относятся к средним значениям этих величин в формуле CmHn, представляющей углеводороды применяемого топлива, а именно:

где СН4 - объемная доля метана в топливе, %;

С2 - объемная доля всех углеводородов группы С22Н6, С2Н4 и т.п.) в топливе, %;

С3 - объемная доля всех углеводородов группы С33Н8, С3Н6 и т.п.) в топливе, %;

С4 - объемная доля всех углеводородов группы С44Н10, С4Н8 и т.п.) в топливе, %;

С5 - объемная доля всех углеводородов группы С55Н12, С5Н10 и т.п.) в топливе, %;

diluent % - объемная доля растворенных газов (О2*, N2, СО2, Не и т.п.) в топливе, %.

К.4.2 Примеры расчета коэффициента λ-смещения Sλ

Пример 1 - Эталонное топливо G25: СН4 = 86 %, N2 = 14 % (объемные доли)

Пример 2 - Эталонное топливо GR: СН4 = 87 %, N2 = 13 % (объемные доли)

Пример 3 -Топливо США: СН4 = 89 %, С2Н6 = 4,5 %, С3Н8 = 2,3 %, С6Н14 = 0,2 %, О2 = 0,6 %, N2 = 4 % (объемные доли)

Приложение Л (обязательное)

Специальные технические требования, касающиеся дизельных двигателей, работающих на этаноле

В случае дизельных двигателей, работающих на этаноле, необходимо соответствующим образом изменить следующие пункты, равенства и коэффициенты, относящиеся к методам испытаний, определяемым в приложении Д к настоящему стандарту.

Дополнение 1 к приложению Д:

4.2 Поправка на сухое/влажное состояние

4.3 Поправка на влажность и температуру для NOx



где A = 0,181GFUEL/GAIRD - 0,0266;

B = -0,123GFUEL/GAIRD + 0,00954;

Ta - температура воздуха, К;

Ha - влажность воздуха на впуске, масса воды на 1 кг сухого воздуха, г/кг.

4.4 Расчет массовых расходов выбросов вредных веществ

Массовые расходы выбросов вредных веществ в граммах в час (г/ч) для каждого режима следует рассчитывать по приведенным ниже формулам, принимая плотность отработавших газов равной 1,272 кг/м3 при температуре 273 К (0 °С ) и давлении 101,3 кПа:

NOx mass = 0,001613NOx concKH,DGEXHW;

COmass = 0,000982COconcGEXHW;

HCmass = 0,000809HCconcKH,DGEXHW,

где NOconc, COconc, HCconc1) - средние концентрации (млн-1) вредных веществ в неразбавленных отработавших газах, как определено в 4.1 настоящего дополнения.

1) На основе С1 - эквивалента.

Если, факультативно, концентрации выбросов вредных газообразных веществ определяют в системе с полным разбавлением потока, то необходимо использовать следующие формулы:

NOx mass = 0,001587NOx concKH,DGTOTW;

COmass = 0,000966COconcGTOTW;

HCmass = 0,000795HCconcGTOTW,

где NOx conc, COconc, HCconc1) - средние, с поправкой на фон, концентрации (млн-1) вредных веществ в разбавленных отработавших газах в каждом режиме, как определено в 4.3.1.1 дополнения 2 к приложению Д.

1) На основе С1 - эквивалента.

Дополнение 2 к приложению Д:

Область распространения пунктов 3.1, 3.4, 3.8.3 и раздела 5 дополнения 2 к приложению Д расширяется на дизельные двигатели, работающие на этаноле.

4.2 Условия проведения испытаний должны быть такими, чтобы температура и влажность воздуха, измеренные на входе в двигатель, соответствовали стандартным условиям в течение всего периода проведения испытаний. Стандартные условия должны включать в себя требование использовать (6 ± 0,5) г воды на 1 кг сухого воздуха при температуре (298 ± 3) К. В этих пределах дальнейшая коррекция NOx не является необходимой. Результаты испытания не засчитывают, если эти условия не выполняются.

4.3 Расчет массового расхода потока выбросов вредных веществ

4.3.1 Системы с постоянным массовым расходом

Для систем с теплообменником массы вредных веществ в граммах за цикл (г/цикл) следует определять по уравнениям:

NOx mass = 0,001587NOx concKH,DMTOTW (для двигателей, работающих на этаноле);

COmass = 0,000966COconcMTOTW (для двигателей, работающих на этаноле);

HCmass = 0,000794HCconcMTOTW (для двигателей, работающих на этаноле),

где NOx conc, COconc, HCconc1), NMHCconc, CH4 conc - средние концентрации за цикл, корректированные по фону, полученные методом интеграции (обязательно для NOx и НС) или измеренные в накопительном мешке, млн-1;

1) На основе С1 - эквивалента.

MTOTW -суммарная масса растворенных отработавших газов за цикл, как определено в 4.1 настоящего дополнения, кг.

4.3.1.1 Определение концентраций, корректированных по фону

Средние фоновые концентрации выбросов вредных газообразных веществ в разбавляющем воздухе необходимо вычесть из измеренных концентраций, чтобы получить «чистые» концентрации выбросов вредных газообразных веществ. Средние значения фоновых концентраций можно определить с помощью накопительного мешка или непрерывным измерением с последующей интеграцией. Необходимо пользоваться формулой

conc = conc e - conc d[1 - (1/DF)],

где conc - концентрация соответствующего вредного вещества в разбавленных отработавших газах, корректированная с учетом количества этого вещества, содержащегося в разбавляющем воздухе, млн-1;

conc e - концентрация соответствующего вредного вещества, измеренная в разбавленных отработавших газах, млн-1;

conc d - концентрация соответствующего вредного вещества, измеренная в разбавляющем воздухе, млн-1;

DF - коэффициент разбавления. Коэффициент разбавления определяют следующим образом:

где СО2, conc e - концентрация СО2 в разбавленных отработавших газах, % (объемная доля);

НCconc e - концентрация НС в разбавленных отработавших газах, млн-1, на основе С1;

СOconc e - концентрация СО в разбавленных отработавших газах, млн-1;

FS - стехиометрический коэффициент.

Концентрации, измеренные на сухой основе, должны быть преобразованы в концентрации на влажной основе в соответствии с 4.2 дополнения 1 к приложению Д.

Стехиометрический коэффициент для обобщенного состава топлива CHαOβNγ рассчитывают следующим образом:

Если состав топлива неизвестен, допускается использовать следующее значение стехиометрического коэффициента:

FS(этанол) = 12,3.

4.3.2 Системы с компенсацией расхода

Для систем без теплообменника массу выбросов вредных веществ в граммах за цикл определяют расчетом мгновенных значений масс выбросов и интегрированием мгновенных значений за цикл. Кроме того, выполняют фоновую коррекцию непосредственно по мгновенным значениям концентрации. Вычисления проводят по следующим формулам:

где conc e - концентрация соответствующего вредного вещества, измеренная в разбавленных отработавших газах, млн-1;

conc d - концентрация соответствующего вредного вещества, измеренная в разбавляющем воздухе, млн-1;

MTOTW, i - мгновенное значение массы разбавленных отработавших газов (см. 4.1 настоящего дополнения), кг;

MTOTW -суммарное значение массы разбавленных отработавших газов (см. 4.1 настоящего дополнения), кг;

DF -коэффициент разбавления (см. 4.3.1.1 настоящего дополнения).

4.4 Расчет удельных выбросов

Удельные выбросы, г/(кВт-ч), рассчитывают для каждого отдельного компонента следующим образом:

где Wact - реально выполненная работа за цикл (см. 3.9.2 настоящего дополнения), кВт·ч.

Приложение М (справочное)

Сведения о соответствии ссылочных международных (региональных) стандартов межгосударственным (национальным) стандартам, использованным в настоящем стандарте в качестве нормативных ссылок

Таблица М.1

Обозначение ссылочного межгосударственного (национального) стандарта

Обозначение и наименование ссылочного международного (регионального) стандарта и условное обозначение степени его соответствия ссылочному межгосударственному (национальному) стандарту

ГОСТ 33-2000

ИСО 3104 : 1994 «Нефтепродукты. Прозрачные и непрозрачные жидкости. Определение кинематической вязкости и расчет динамической вязкости» (ЮТ)

ГОСТ Р 41.24-2003

Правила ЕЭК ООН № 24 «Единообразные предписания, касающиеся: I. официального утверждения двигателей с воспламенением от сжатия в отношении выбросов видимых загрязняющих веществ; II. официального утверждения автотранспортных средств в отношении установки на них двигателей с воспламенением от сжатия, официально утвержденных по типу конструкции; III. официального утверждения автотранспортных средств с двигателями с воспламенением от сжатия в отношении выброса видимых загрязняющих веществ; IV. измерения мощности двигателей с воспламенением от сжатия» (MOD)

ГОСТ Р 41.83-2004

Правила ЕЭК ООН № 83 «Единообразные предписания, касающиеся официального утверждения транспортных средств в отношении выбросов загрязняющих веществ в зависимости от топлива, необходимого для двигателей» (MOD)

ГОСТ Р ИСО 5725-1-2002

ИСО 5725-1:1994 «Точность (достоверность и сходимость) методов и результатов измерений. Часть 1. Общие принципы и определения» (IDT)

ГОСТ Р ИСО 5725-2-2002

ИСО 5725-2:1994 «Точность (достоверность и сходимость) методов и результатов измерений. Часть 2. Основной метод определения повторяемости и воспроизводимости стандартного метода измерения» (IDT)

ГОСТ Р ИСО 5725-3-2002

ИСО 5725-3:1994 «Точность (достоверность и сходимость) методов и результатов измерений. Часть 3. Промежуточные показатели сходимости стандартного метода измерений» (IDT)

ГОСТ Р ИСО 5725-4-2002

ИСО 5725-4:1994 «Точность (достоверность и сходимость) методов и результатов измерений. Часть 4. Основные методы определения достоверности стандартного метода измерения» (IDT)

ГОСТ Р ИСО 5725-5-2002

ИСО 5725-5:1994 «Точность (достоверность и сходимость) методов и результатов измерений. Часть 5. Альтернативные методы определения сходимости стандартного метода измерения» (IDT)

ГОСТ Р ИСО 5725-6-2002

ИСО 5725-6:1994 «Точность (достоверность и сходимость) методов и результатов измерений. Часть 6. Использование значений точности на практике» (IDT)

ГОСТ Р 50460-92

-

ГОСТ Р 50468-93

ИСО 1388-4:1981 «Этанол технический. Методы испытаний. Часть 4. Определение содержания карбонильных соединений, присутствующих в больших количествах. Титриметрический метод» (IDT)

ГОСТ Р 50779.75-99

ИСО 8422:1991 «Планы выборочного контроля по качественным признакам последовательные» (IDT)

ГОСТ Р 52051-2003

Сводная резолюция о конструкции транспортных средств (СР.3), Приложение 7/Пересмотр 2 от 16 апреля 1999 г. «Классификация и определение механических транспортных средств и прицепов» (MOD)

Примечание - В настоящей таблице использованы следующие условные обозначения степени соответствия стандартов:

- IDT - идентичные стандарты;

- MOD - модифицированные стандарты.

Библиография

[1]

Европейский стандарт ЕН 437:1993

Газы, используемые для испытаний, давление при испытаниях, категории аппаратов (Test gases - Test pressures - Appliance categories)

[2]

Международный стандарт ИСО 16183:2002

Двигатели большой мощности. Измерение выбросов вредных газообразных веществ из неочищенных отработавших газов и выбросов вредных частиц с помощью систем частичного разбавления потока в неустановившемся режиме (Heavy duty engines - Measurement of gaseous emissions from raw exhaust gas and of particulate emissions using partial flow dilution systems under transient test conditions)

[3]

Документ КВТ ЕЭКООН, СР.З

Сводная резолюция о конструкции транспортных средств, TRANS/WP. 29/78/Rev. 1 от 11.08.1997 г.

[4]

Международный стандарт ИСО 11614:1999

Двигатели внутреннего сгорания с воспламенением от сжатия поршневые. Прибор для измерения прозрачности и для определения коэффициента поглощения света отработавших газов (Reciprocating internal combustion compression-ignition engines- Apparatus for measurement of the opacity and for determination of the light absorption coefficient of exhaust gas)

[5]

Международный стандарт ИСО 5165:1998

Нефтепродукты. Определение воспламеняемости дизельного топлива. Цетановый метод (Petroleum products - Determination of the ignition quality of diesel fuels - Cetane engine method)

[6]

Международный стандарт ИСО 3675:1998

Нефть сырая и жидкие нефтепродукты. Лабораторное определение плотности. Метод с использованием ареометра (Crude petroleum and liquid petroleum products - Laboratory determination of density - Hydrometer method)

[7]

Международный стандарт ИСО 3405:2000

Нефтепродукты. Определение дистилляционных характеристик при атмосферном давлении (Petroleum products - Determination of distillation characteristics at atmospheric pressure)

[8]

Международный стандарт ИСО 2719:2002

Определение температуры вспышки. Метод с применением прибора Мартенс-Пенского с закрытым тиглем (Determination of flash point. Pensky-Martens closed cup method)

[9]

Европейский стандарт ЕН 116:1997

Дизельные и бытовые жидкие топлива. Определение предельного значения температуры фильтруемости (Diesel and domestic heating fuels; determination of cold water plugging point)

[10]

JP 391:1995

Ароматические углеводороды в дизельном топливе и дистиллятах, определяемые с помощью жидкостной хроматографии высокого разрешения (HPLC) (Aromatic Hydrocarbons in Diesel Fuels and Distillates by HPLC)

[11]

Международный стандарт ИСО 14596:1998

Нефтепродукты. Определение содержания серы. Рентгеновская флуоресцентная спектрометрия с дисперсией по длине волны (Petroleum products - Determination of sulfur content - Wavelength-dispersive X-ray fluorescence spectrometry)

[12]

Международный стандарт ИСО 2160:1998

Нефтепродукты. Коррозионное воздействие на медь. Испытание с применением медной пластинки (Petroleum products - Corrosiveness to copper - Copper strip test)

[13]

Международный стандарт ИСО 10370:1993

Нефтепродукты. Определение углеродистого остатка кокса. Метод микроизмерений (Petroleum products; determination of carbon residue; micro method)

[14]

Международный стандарт ИСО 6245:2001

Нефтепродукты. Определение содержания золы (Petroleum products. Determination of ash)

[15]

Международный стандарт ИСО 12937:2000

Нефтепродукты. Определение содержания воды. Метод кулонометрического титрования по Карлу Фишеру (Petroleum products. Determination of water. Coulometric Karl Fischer titration method)

[16]

Стандарт ASTM D 974-02

Метод определения кислотного и щелочного чисел с помощью титрования с цветовой индикацией (Test Method for Acid and Base Number by Color-Indicator Titration)

[17]

Международный стандарт ИСО 12205:1995

Нефтепродукты. Определение устойчивости к окислению средних нефтяных дистиллятов (Petroleum products - Determinatio of the oxidation stability of middle-distillate fuels)

[18]

Международный стандарт ИСО 4259:1992

Нефтепродукты. Определение и применение данных о точности методов испытаний (Petroleum products; determination and application of precision data in relation to methods of test)

[19]

Европейский стандарт ЕН 12916:2000

Нефтепродукты. Определение типов ароматических углеводородов в промежуточных дистиллятах. Высокоэффективный метод жидкостной хроматографии с определением коэффициента преломления

[20]

Стандарт ASTM D 5501-94

Метод определения содержания этанола в денатурированном этаноле, используемом в качестве топлива, с помощью газовой хроматографии (Test Method for Determination of Ethanol Content of Denatured Fuel Ethanol by Gas Chromatography)

[21]

Стандарт ASTM D 4052--96

Метод определения плотности и относительной плотности жидкостей цифровым измерителем плотности (Standard Test Method for Density and Relative Density of Liquids by Digital Density Meter)

[22]

Международный стандарт ИСО 1388-2:1981

Этанол технический. Методы испытаний. Часть 2. Выявление щелочности или определение кислотности по фенолфталеину (Ethanol for industrial use; Methods of test; Part 2 : Detection of alkalinity or determination of acidity to phenolphthalein)

[23]

Стандарт ASTM D 1209-00

Метод определения цвета чистых жидкостей (по платиново-кобальтовой шкале) (Standard Test Method for Color of Clear Liquids (Platinum-Cobalt Scale))

[24]

Международный стандарт ИСО 759:1981

Жидкости органические летучие технические. Определение сухого остатка после выпаривания на водяной бане. Общий метод (Volatile organic liquids for industrial use. Determination of dry residue after evaporation on water bath. General method)

[25]

Международный стандарт ИСО 760:1978

Определение содержания воды. Метод Карла Фишера (общий метод) (Determination of water. Karl Fischer method (General method))

[26]

Стандарт ASTM D 5453-00

Метод определения общего содержания серы в легких углеводородах, топливе для двигателей и маслах с помощью ультрафиолетовой флуоресценции (Standard Test Method for Determination of Total Sulfur in Light Hydrocarbons, Motor Fuels and Oils by Ultraviolet Fluorescence)

[27]

Стандарт ASTM D 1617-90

Метод определения эфирного числа растворителей и разбавителей (Standard Test Method for Ester Value of Solvents and Thinners)

[28]

Международный стандарт ИСО 6974:2000

Природный газ. Определение состава с заданной погрешностью методом газовой хроматографии. Части 1-6 (Natural gas - Determination of composition with defined uncertainty by gas chromatography - Parts 1-6)

[29]

Международный стандарт ИСО 6326-5:1989

Газ природный. Определение содержания сернистых соединений. Часть 5. Метод сжигания по Лингнеру (Natural gas; determination of sulfur compounds; part 5: Lingener combustion method)

[30]

Европейский стандарт ЕН 589:2000

Топливо для автомобилей. Сжиженный нефтяной газ. Требования и методы испытаний (Automotive fuels - LPG - Requirements and test methods)

[31]

Международный стандарт ИСО 7941:1988

Пропан и бутан технические. Анализ методом газовой хроматографии (Commercial propane and butane; analysis by gas chromatography)

[32]

NFM 41-015: 1988

Нефтепродукты - Определение остатков отработанного пара сжиженного нефтяного газа

[33]

Международный стандарт ИСО 4260:1987

Нефтепродукты и углеводороды. Определение содержания серы. Метод сжигания по Викболду (Petroleum products and hydrocarbons; Determination of sulfur content; Wickbold combustion method)

[34]

Международный стандарт ИСО 8819:1993

Газы сжиженные нефтяные. Обнаружение сероводорода. Метод с применением ацетата свинца (Liquefied petroleum gases; detection of hydrogen sulfide; lead acetate method)

[35]

Международный стандарт ИСО 6251:1996

Газы сжиженные нефтяные. Коррозионное воздействие на медь. Испытание с применением медной пластинки (Liquefied petroleum gases - Corrosiveness to copper - Copper strip test)

[36]

Стандарт SAE Л 829:1987

Стехиометрические коэффициенты воздух/топливо автомобильных топлив (Stoichiometric Air/Fuel ratios of automotive fuels)

[37]

John В. Heywood

Internal Combustion Engine Fundamentals, Chapter 3.4. "Combustion stoichiometry" (pages 68 to 72); McGraw-Hill, 1988
