ГОСТ 3.1412-87

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ

ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ
ДОКУМЕНТОВ НА ТЕХНОЛОГИЧЕСКИЕ
ПРОЦЕССЫ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЙ
МЕТОДОМ ПОРОШКОВОЙ МЕТАЛЛУРГИИ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система технологической документации

ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ ДОКУМЕНТОВ
НА ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ ИЗГОТОВЛЕНИЯ
ИЗДЕЛИЙ МЕТОДОМ ПОРОШКОВОЙ МЕТАЛЛУРГИИ

Unified system for technological documentation. Requirements for
arrangement of documents on technological processes for parts production
by powder metallurgy method

ГОСТ
3.1412-87

Дата введения 01.07.88

Настоящий стандарт устанавливает требования к оформлению документов на технологические процессы изготовления изделий методом порошковой металлургии, применяемых при различных способах проектирования единичных и типовых (групповых) процессов (операций) в отраслях машиностроения и приборостроения.

1. ВИДЫ И ОБЩИЕ ТРЕБОВАНИЯ К КОМПЛЕКТНОСТИ ТЕХНОЛОГИЧЕСКИХ ДОКУМЕНТОВ

1.1. Виды и назначение технологических документов (далее - документов) в зависимости от типа производства, стадии разработки документации, степени детализации описания процессов приведены в табл. 1.

1.2. Общие требования к комплектности документов устанавливаются:

- для единичных технологических процессов - по ГОСТ 3.1119;

- для типовых (групповых) технологических процессов (операций) - по ГОСТ 3.1121.

Таблица 1

Тип производства	Стадия разработки документации	Степень детализации описания технологического процесса	Наименование вида документа и обозначение формы документа	Условное обозначение вида документа, функции которого выполняет документ	Указания по применению
Все типы производства	На всех стадиях разработки документации	Маршрутное, маршрутно-пооперационное, операционное	Маршрутная карта по ГОСТ 3.1118, формы 2, 1б, 4, 3б, 6, 5а	КТП; КТТП	Для операционного описания технологического процесса изготовления изделий методом порошковой металлургии в технологической последовательности по основным операциям с указанием переходов, технологических режимов и данных о средствах технологического оснащения, материальных и трудовых затрат. Маршрутное описание следует применять только для процессов, не связанных с указанием технологических режимов
			Маршрутная карта по ГОСТ 3.1118, формы 2, 1б, 4, 3б, 6, 5а	КТИ	Карта технологической информации (КТИ) для указания переменной информации к типовому (групповому) технологическому процессу (ТТП, ГТП), к типовой (групповой) технологической операции (ТО, ГО) по каждому изделию взамен ведомости деталей к типовому (групповому) технологическому процессу (операции) (ВТП, ВТО) на изделие одного обозначения
			То же	ОК	Для описания отдельных операций по переходам с указанием соответствующих технологических режимов в строке с привязкой к служебному символу «Р» или после текста содержания перехода
			«	КТО	Для описания отдельных типовых (групповых) операций (ТО, ГО) по переходам с указанием постоянной информации
Все типы производства	На всех стадиях разработки документации	Маршрутное, маршрутно-операционное, операционное	Карта типового (группового) технологического процесса по ГОСТ 3.1121, формы 1, 1а	КТТП	Для разработки типовых (групповых) технологических процессов с указанием общих данных для всей группы изделий. Применяется совместно с ВТП
			Ведомость деталей (сборочных единиц) к ТТП, ГТП по ГОСТ 3.1121, формы 2, 2а, 3, 3а, 4, 4а, 6, 6а	ВТП (ВТО)	Для указания переменной информации к ТТП (ГТП) или ТО (ГО) по каждому изделию с привязкой к операциям
			Ведомость удельных норм расхода материалов по ГОСТ 3.1123, формы 4, 4а, 5, 5а	ВУН	Для указания состава компонентов при приготовлении порошковых материалов и их норм расхода
			Технологическая инструкция по ГОСТ 3.1105, формы 5, 5а	ТИ	Допускается применять взамен МК/КТТП и МК/ОК для описания технологических процессов (операций), действий, связанных с приготовлением смесей, подготовкой к формованию, спеканию, а также с наладкой оборудования и т.п.
			Карта эскизов по ГОСТ 3.1105, формы 6, 6а	КЭ	Для графических иллюстраций. Допускается применять КЭ других форматов
Все типы производства	На всех стадиях разработки документации	Маршрутное, маршрутно-операционное, операционное	Ведомость технологических документов по ГОСТ 3.1122, формы 4, 4а, 5, 5а	ВТД	Для указания состава изделий и документов в комплекте документов на ТТП (ГТП)

Примечания:

1. Применение документов других видов по ГОСТ 3.1102 устанавливается на уровне отрасли или предприятия (организации).

2. Выбор соответствующих форм технологических документов устанавливает разработчик документации.

2. ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ ДОКУМЕНТОВ

2.1. Требования к оформлению документов, разрабатываемых:

- без применения средств механизации и автоматизации - по ГОСТ 3.1129 и ГОСТ 3.1130;

- с применением средств механизации и автоматизации - по ГОСТ 2.004.

2.2. Отражение и оформление общих требований безопасности труда в технологических документах - по ГОСТ 3.1120.

2.3. При применении форм МК, выполняющих функции документов других видов, их следует оформлять в соответствии с правилами, предусмотренными соответствующими стандартами ЕСТД, приведенными в табл. 1. При этом в графе 28 блока Б6 основной надписи по ГОСТ 3.1103 следует проставлять через дробь условное обозначение соответствующего вида документа, функцию которого выполняет МК, например МК/КТТП, МК/КТП, МК/ОК и т.д.

При применении форм МК/ОК запись информации в графах следует выполнять с учетом следующих дополнений:

- в графе «Масса заготовки» следует указывать массу навески изделия;

- в графах «Тп.з.» и «Тшт.» следует вносить данные по Тв и То:

в строке с привязкой к служебному символу Б - Тв и То на операцию без заполнения остальных граф;

в строке с привязкой к служебному символу О - Тв и То на переход после текста содержания перехода.

2.4. В целях возможности указания данных по нормам расхода материалов допускается применять МК формы 1. В этом случае в заголовок формы следует вводить дополнительную строку с привязкой к служебному символу К/М.

2.5. При разработке документов технологического процесса (операции) приготовления порошковых материалов (шихты) сведения о материалах следует указывать в графах МК или КТП, относящихся к служебному символу К/М или Н/М. При этом допускается указывать:

- в графе «КИ» - массовую долю компонентов шихты в частях или процентное содержание компонентов шихты;

- в графе «Норма расхода» - количество материалов, необходимых для приготовления шихты.

Перед текстом содержания операции (перехода) допускается записывать:

- насыпную плотность порошковых материалов;

- размер частиц порошковых материалов;

- текучесть порошковой смеси;

- прессуемость порошка.

2.6. При разработке документов типового технологического процесса в графах ВТП допускается указывать:

- в графе «Масса заготовки» - массу навески изделия;

- в графе «КОИД» - количество изделий в приспособлении.

2.7. Данные по технологическим режимам изготовления изделий методом порошковой металлургии следует указывать в последовательности, предусмотренной в типовом блоке данных технологических режимов, который приведен в приложении 1.

2.8. Запись наименований операций следует выполнять по «Классификатору технологических операций машиностроения и приборостроения (КТО).

2.9. Примеры оформления МК и ОК, выполненных на формах МК, приведены в приложениях 2-4.

ПРИЛОЖЕНИЕ 1
Рекомендуемое

ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ ПАРАМЕТРОВ ТЕХНОЛОГИЧЕСКИХ РЕЖИМОВ, ПРИМЕНЯЕМЫХ ПРИ ИЗГОТОВЛЕНИИ ИЗДЕЛИЙ МЕТОДОМ ПОРОШКОВОЙ МЕТАЛЛУРГИИ

1. В формах документов, предусматривающих операционное описание процессов (операций) изготовления изделий методом порошковой металлургии, следует указывать параметры технологических режимов.

2. Параметры технологических режимов могут быть внесены в бланки документов:

- в заголовок формы после строки со служебным символом К/М с привязкой к служебному символу Р в соответствии с типовым блоком режимов, представленным на черт. 1.

Черт. 1

- на отдельной строке со служебным символом Р после записи содержания операции (перехода) и данных по технологической оснастке с указанием параметров режимов и единиц величины в соответствии с черт. 2.

Черт. 2

- после текста содержания операции (перехода) в строке со служебным символом О, например

Запись информации следует выполнять по всей длине строки с возможностью переноса ее на последующие строки.

3. Выбор состава параметров технологических режимов осуществляет разработчик документов.

4. Наименование единиц величин параметров технологических режимов следует указывать в заголовке графы или непосредственно при записи параметров.

5. Размеры граф, входящих в блок режимов, устанавливает разработчик документов, исходя из:

- необходимости записи в графах параметров режимов с указанием единиц величины;

- необходимости размещения граф таким образом, чтобы вертикальные линии, разделяющие графы в строках предыдущих служебных символов и графы режимов, по возможности совпадали.

6. Графы блока режимов изготовления изделий методом порошковой металлургии следует заполнять в соответствии с табл. 2.

Таблица 2

Номер графы	Условное обозначение графы при		Содержание графы
Номер графы	ручном способе заполнения	автоматизированном проектировании	Содержание графы
1	Р	Р	Давление прессования, формования, калибрования, среды распыления и т.п.
2	Т-ра	Т-РА	Температура спекания, отжига, пропитки, охлаждения и т.п.
3	Т	Т	Время нагрева, охлаждения, выдержки на заданном режиме (при спекании, прессовании, отжиге и т.п.)
4	v	V	Скорость перемещения изделия в рабочем пространстве оборудования, нагрева или охлаждения изделия, вращения барабана
5	Среда	СРЕДА	Наименование среды распыления, охлаждения, спекания (водород, эндогаз, вакуум, газ)
6	Расход	РАСХОД	Расход газа
7	-	-	Резервная графа. Заполняют при необходимости по усмотрению разработчика

1. ВИДЫ И ОБЩИЕ ТРЕБОВАНИЯ К КОМПЛЕКТНОСТИ ТЕХНОЛОГИЧЕСКИХ ДОКУМЕНТОВ

2. ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ ДОКУМЕНТОВ

ПРИЛОЖЕНИЕ 1
Рекомендуемое

ТРЕБОВАНИЯ К ОФОРМЛЕНИЮ ПАРАМЕТРОВ ТЕХНОЛОГИЧЕСКИХ РЕЖИМОВ, ПРИМЕНЯЕМЫХ ПРИ ИЗГОТОВЛЕНИИ ИЗДЕЛИЙ МЕТОДОМ ПОРОШКОВОЙ МЕТАЛЛУРГИИ

ПРИЛОЖЕНИЕ 2
Рекомендуемое

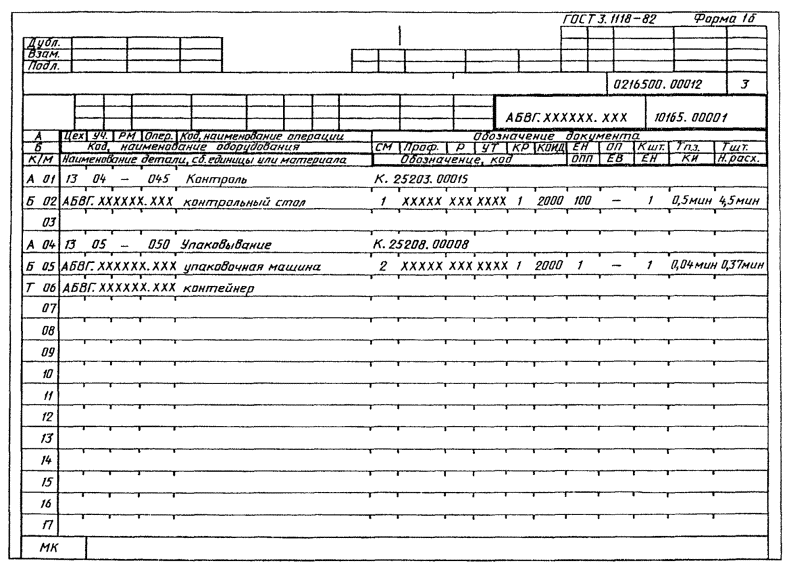

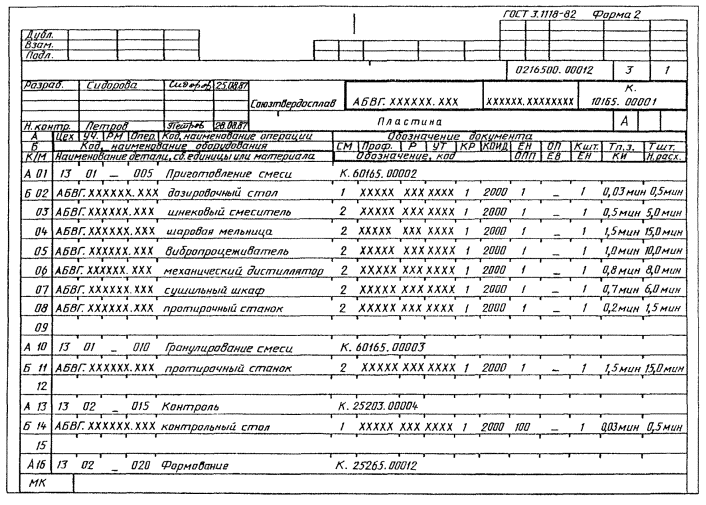

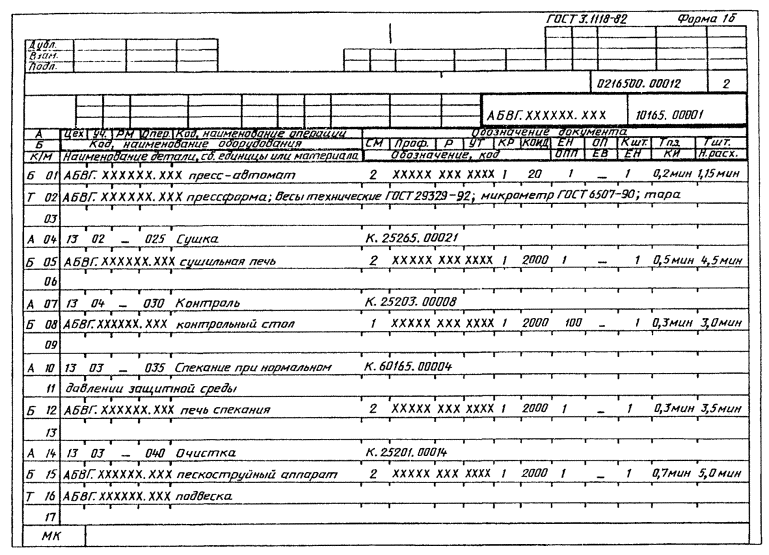

ПРИМЕР ОФОРМЛЕНИЯ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА ИЗГОТОВЛЕНИЯ ДЕТАЛЕЙ МЕТОДОМ ПОРОШКОВОЙ МЕТАЛЛУРГИИ, ВЫПОЛНЕННЫЙ НА ФОРМЕ МК

ПРИЛОЖЕНИЕ 3
Рекомендуемое

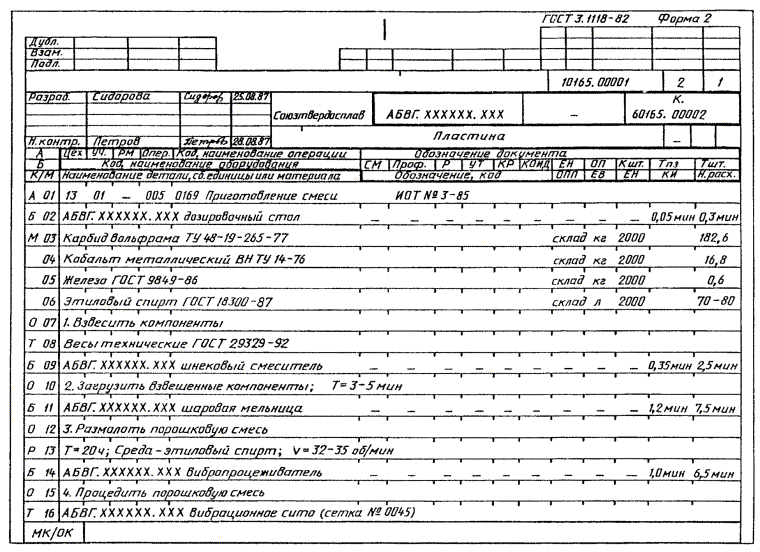

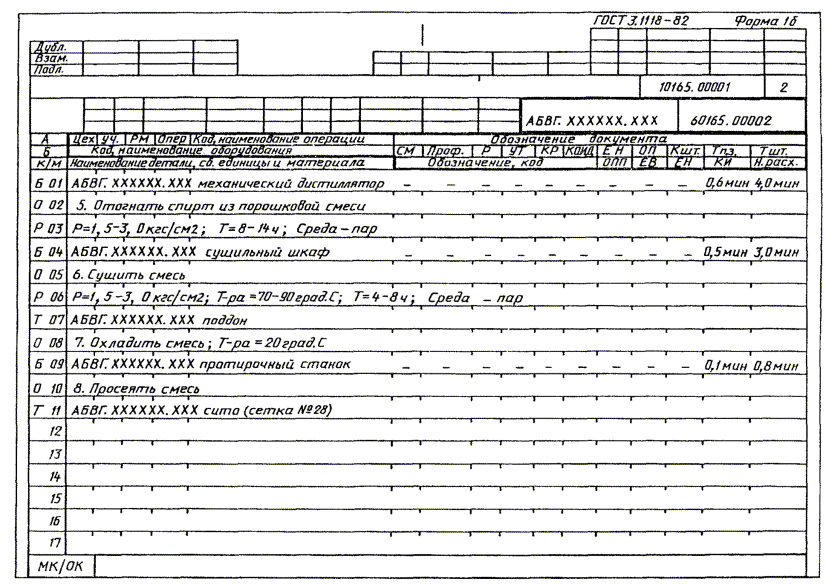

ПРИМЕР ОФОРМЛЕНИЯ ОПЕРАЦИОННОЙ КАРТЫ ПРИГОТОВЛЕНИЯ СМЕСИ, ВЫПОЛНЕННЫЙ НА ФОРМЕ МК

ПРИЛОЖЕНИЕ 4
Рекомендуемое

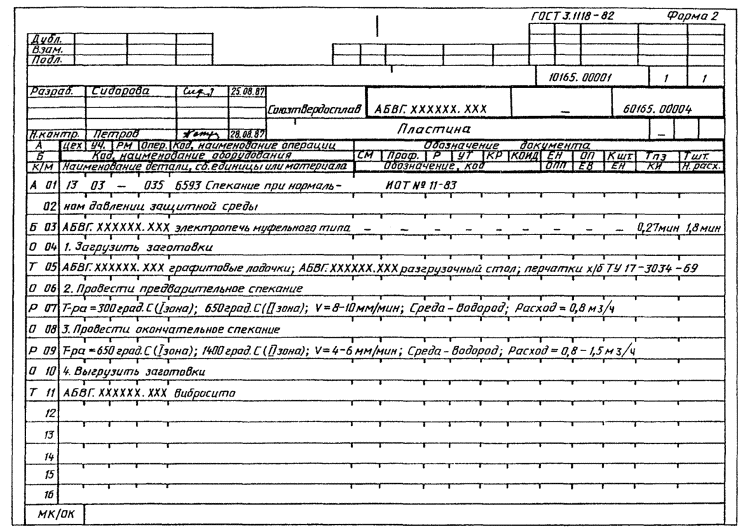

ПРИМЕР ОФОРМЛЕНИЯ ОПЕРАЦИОННОЙ КАРТЫ СПЕКАНИЯ, ВЫПОЛНЕННЫЙ НА ФОРМЕ МК
