ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ
НА ПРОИЗВОДСТВО ОТДЕЛЬНЫХ ВИДОВ РАБОТ

РАЗДЕЛ 01

ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА
НА ЗЕМЛЯНЫЕ И БУРОВЗРЫВНЫЕ РАБОТЫ

1.01.01.69

КОМПЛЕКСНО-МЕХАНИЗИРОВАННЫЙ ПРОЦЕСС
РАЗРАБОТКИ ОТВАЛА ИЗ ГРУНТА II ГРУППЫ

МОСКВА - 1989

РАЗРАБОТАНА

ВНИПИИСТРОМСЫРЬЕ

Главный инженер института Р.А. Родин

Главный инженер проекта В.Н. Буман

ОДОБРЕНА

Отделом организации и технологии строительного производства Госстроя СССР

Письмо от 14.09.1988 г. № 23-532

Введена в действие с 01.01.1989 г.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Типовая технологическая карта рекомендуется для использования временных отвалов грунта, образованных от разработки грунтов различных выемок (котлованов, траншей, вертикальных планировок и т.д.).

Грунт от разборки временных отвалов предназначен для устройства различного вида полезных насыпей.

1.2. Типовая технологическая карта может быть использована при разборке отвалов в грунтах I - III групп.

1.3. В данной карте приведен пример разборки временного отвала с параметрами:

длина - 500 м; ширина - 300 м;

максимальная высота - 20 м. Заложение откосов 1:1,5.

Объем - 1500000 м³.

1.4. Строительство осуществляется в средней зоне СССР при положительных температурах воздуха.

1.5. При привязке технологической карты к конкретному объекту и условиям строительства необходимо скорректировать объемы грунтов, группы грунтов, график производства работ и калькуляцию затрат труда, средства механизации с учетом наличия парка землеройных механизмов.

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ СТРОИТЕЛЬНОГО ПРОЦЕССА

2.1. Настоящий комплексно-механизированный технологический процесс состоит из подготовительных и основных операций.

2.2. К подготовительным операциям относятся:

устройство освещения мест разработки грунта;

устройство временных подъездных автодорог.

2.3. К основным операциям относятся:

разработка грунта в отвале;

устройство временных землевозных автодорог в пределах участка работ.

Таблица 1

Технологическая операция	Варианты комплексов машин
Технологическая операция	1	2	3	4 (аналог)
Разработка грунта в отвале	Экскаватор ЭО-4121Б прямая лопата. Автомобиль-самосвал КамАЗ3-5511. Бульдозер ДЗ-110А. Автогрейдер ДЗ-31-1	Экскаватор ЭО-5122А прямая лопата. Автомобиль-самосвал КрАЗ-256Б. Бульдозер ДЗ-110А. Автогрейдер ДЗ-31-1	Экскаватор ЭО-4321А прямая лопата. Автомобиль-самосвал КамАЗ-5511. Бульдозер ДЗ-110А. Автогрейдер ДЗ-31-1	Экскаватор ЭО-5111Б прямая лопата. Автомобиль-самосвал КамАЗ-5511. Бульдозер ДЗ-110А. Автогрейдер ДЗ-31-1
Устройство землевозных автодорог	Бульдозер ДЗ-110А	Бульдозер ДЗ-110А	Бульдозер ДЗ-110А	Бульдозер ДЗ-110А

Ведущими машинами в комплексе являются:

в варианте № 1 - экскаватор ЭО-4121В, оборудованный прямой лопатой, с ковшом 1,0 м³;

в варианте № 2 - экскаватор ЭО-5122A, оборудованный прямой лопатой, с ковшом 1,6 м³;

в варианте № 3 - экскаватор ЭО-4321А, оборудованный прямой лопатой, с ковшом 0,8 м³;

в варианте № 4 - (аналог) экскаватор ЭО-5111Б, оборудованный прямой лопатой, с ковшом 1,0 м³.

2.5. Технология производства работ для варианта 1. Разработка отвала выполняется в 5 горизонтов при высоте одного горизонта 4,0 м.

До начала выполнения работ по разработке отвала производится срезка и окучивание грунта бульдозером ДЗ-110А при высоте отвала менее 1,0 м с перемещением на среднее расстояние 40 м.

Разработка грунта в отвале ведется экскаватором ЭО-4121Б, оборудованным прямой лопатой, уширенным лобовым забоем, с погрузкой на автомобили-самосвалы КамАЗ-5511.

Дальнейшая разработка отвала после проходки экскаватором уширенного лобового забоя, расположенного по центру отвала, выполняется боковыми забоями.

Экскаватор при уширенном лобовом забое движется зигзагом.

Автомобили-самосвалы подаются к экскаватору задним ходом и устанавливаются за пределами хвостовой части экскаватора по поставленным вешкам с расчетом, чтобы угол поворота платформы экскаватора был минимальным.

Разработанный в отвале грунт транспортируется автомобилями-самосвалами на расстояние 2,0 км и используется для устройства полезных насыпей дамб плотин, автомобильных и железных дорог, вертикальной планировки, обратных засыпок и др.

При движении автомобилей-самосвалов при транспортировании грунта предусматривается устройство временных землевозных дорог из доменного шлака или других местных строительных материалов на каждом горизонте.

Сначала в пределах уширенной лобовой проходки устраивается центральная основная землевозная дорога шириной 7 м, а в дальнейшем, перпендикулярно основной, через 50 м устраиваются землевозные дороги шириной 5 м.

Покрытие землевозных дорог принято толщиной 0,3 м.

Землевозные дороги, по которым транспортируется грунт, должны постоянно поддерживаться в исправном состоянии автогрейдером ДЗ-31-1.

Бульдозер ДЗ-110А, работающий на устройстве временных землевозных дорог, в свободное от основной работы время занят на подготовке и планировке экскаваторных забоев.

2.6. Разработка грунта отвала для варианта № 1 выполняется (при работе в одну смену) следующим составом:

машинисты экскаватора 6 разряда - 4;

машинист бульдозера 6 разряда - 1;

машинист автогрейдера 6 разряда - 1;

водители автомобиля-самосвала - 16.

2.7. Контроль качества выполняемых операций.

Таблица 2

Наименование операций, подлежащих контролю		Контроль качества выполняемых операций
производителем работ	мастером	Состав	Способы	Время	Привлекаемые службы
	Устройство временных землевозных автодорог	Точность выноса	Стальной рулеткой	В процессе разработки грунта	Геодезическая
	Разработка грунта в отвале	Геометрические размеры в плане, высотные отметки, крутизна откосов	Нивелиром, стальной рулеткой	В процессе разработки грунта	Геодезическая

3. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ

В соответствии с принятыми вариантами комплексов машин (табл. 1) и на основании калькуляции затрат труда в табл. 3 приведены сравнительные технико-экономические показатели эффективности вариантов.

Таблица 3

Наименование показателей	Варианты комплексов механизации работ
Наименование показателей	1	2	3	4 (аналог)
Объем работ, м	1500000	1500000	1500000	1500000
Общая трудоемкость, чел.-дн.	12054	10828	12797	14784
Общая трудоемкость на 1000 м³ грунта, чел.-ч	65,90	59,19	69,95	80,81
Затраты машинного времени на весь объем работ, маш.-смен.	12054	9456	12797	12406
Продолжительность процесса при двухсменной работе, день	291	244	276	254
Выработка на 1 маш.-ч., м³	15,1	19,3	14,2	14,7
Стоимость затрат труда на весь объем работ, руб.-коп.	79608-81	78101-01	85092-54	99863-95
То же, на 1000 м³, руб.-коп.	53-07	52-06	56-73	66-58
Приведенные затраты на весь объем работ, руб.	876000	849000	879000	912000
То же, на 1000 м³ грунта, руб.	540	566	586	608
Эффективность в сравнении с аналогом на 1000 м³, руб.	+68,00	+42,00	+22,00	-
Прямые затраты на 1000 м³ грунта, руб.	504	479	501	533

4. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

4.1. Потребность в машинах, оборудовании, инструментах, инвентаре и приспособлениях.

Таблица 4

Наименование машин, оборудования, инструментов и приспособлений	Тип	Марка ГОСТ	Количество машин для вариантов механизации, шт.				Техническая характеристика
	Тип	Марка ГОСТ	1	2	3	4	Техническая характеристика
Экскаватор универсальный	Одноковшовый с гидравлическим приводом на гусеничном ходу	ЭО-4121Б 22894-77	4	-	-	-	Оборудован прямой лопатой. Ковш 1,0 м³
Экскаватор универсальный	Одноковшовый с гидравлическим приводом на гусеничном ходу	ЭО-5122А 22894-77	-	3	-	-	Оборудован прямой лопатой. Ковш 1,6 м³
Экскаватор универсальный	Одноковшовый с гидравлическим приводом на пневмоколесном ходу	ЭО-4321А 22894-77	-	-	5	-	Оборудован прямой лопатой. Ковш 0,8 м³
Экскаватор универсальный	Одноковшовый с механическим приводом на гусеничном ходу	ЭО-5111Б 17313-83	-	-	-	5	Оборудован прямой лопатой. Ковш 1,0 м³
Бульдозер с неповоротным отвалом, управление гидравлическое	На тракторе класса 10 т	ДЗ-110А	1	1	1	1	Трактор Т-130.1.Г-1, длина отвала 3220 мм
Автогрейдер	Среднего типа, самоходный	ДЗ-31-1 9420-79	1	1	1	1	Мощность двигателя 96 кВт. Длина отвала 3700 мм
Автомобиль-самосвал	Трёхосный	КамАЗ-5511	16	-	18	19	Грузоподъемность 10 т
Автомобиль-самосвал	Трехосный	КрАЗ-256Б 779-79	-	15	-	-	Грузоподъемность 12 т
Нивелир		Н-10 10528-76	1	1	1	1
Рейка нивелирная		РН-10 11158-83	2	2	2	2
Вешка геодезическая	Стандартная		3	3	3	3
Рулетка измерительная металлическая	Стандартная	РС-20 7502-80	1	1	1	1

4.2. Потребность в эксплуатационных материалах

Таблица 5

Наименование эксплуатационных материалов	Норма на час работы машины, кг	Количество на принятый объем работ по вариантам, кг
Наименование эксплуатационных материалов	Норма на час работы машины, кг	1	2	3	4
Экскаватор ЭО-4121Б
Дизельное топливо	5,5	99039,6	-	-	-
Бензин	0,16	288,1	-	-	-
Моторное масло	0,27	486,2	-	-	-
Трансмиссионное масло	0,03	54,0	-	-	-
Консистентная смазка	0,16	288,1	-	-	-
Экскаватор ЭО-5122А
Дизельное топливо	6,60	-	74252,6	-	-
Бензин	0,20	-	2250,0	-	-
Моторное масло	0,32	-	3600,0	-	-
Трансмиссионное масло	0,04	-	450,0	-	-
Консистентная смазка	0,20	-	2250,0	-	-
Экскаватор ЭО-4321А
Дизельное топливо	3,50	-	-	73500,7	-
Бензин	0,10	-	-	2100,0	-
Моторное масло	0,17	-	-	3570,0	-
Трансмиссионное масло	0,02	-	-	420,0	-
Консистентная смазка	0,10	-	-	2100,0	-
Экскаватор ЭО-5111Б
Дизельное топливо	6,30	-	-	-	122847,4
Бензин	0,19	-	-	-	3704,9
Моторное масло	0,30	-	-	-	5849,9
Трансмиссионное масло	0,03	-	-	-	42899,9
Консистентная смазка	0,18	-	-	-	3509,9
Бульдозер ДЗ-110А
Дизельное топливо	7,70	32075,1	30180,9	32075,1	32075,1
Бензин	0,23	958,1	901,5	958,1	958,1
Моторное масло	0,37	1541,3	1450,2	1541,3	1541,3
Трансмиссионное масло	0,10	416,5	392,0	416,5	416,5
Консистентная смазка	0,08	333,2	313,6	333,2	333,2
Автогрейдер ДЗ-31-1
Дизельное топливо	5,20	2345,2	19443,8	2183,2	19443,8
Бензин	0,16	721,6	598,3	671,7	598,3
Моторное масло	0,25	1127,5	934,8	1049,6	934,8
Трансмиссионное масло	0,07	315,7	261,7	293,9	261,7
Консистентная смазка	0,06	270,6	224,4	251,9	324,4
Автомобиль-самосвал КамАЗ-5511
Дизельное топливо	5,40	389664,0	-	408084,5	400468,3
Дизельное масло	0,25	18040,0	-	18892,8	18540,2
Трансмиссионное масло	0,04	2886,4	-	3022,8	2966,4
Консистентная смазка	0,02	1443,2	-	1511,4	1483,2
Автомобиль-самосвал КрАЗ-256Б
Дизельное топливо	6,06		355297,8
Дизельное масло	0,34		19934,2
Трансмиссионное масло	0,05		2931,5
Консистентная смазка	0,04		2345,2

5. ТЕХНИКА БЕЗОПАСНОСТИ

При выполнении работ по разработке отвала грунта необходимо руководствоваться требованиями СНиП-III-4-80 «Техника, безопасности в строительстве» п.п. 9.1 ÷ 9.28; ГОСТ 12.3.002-75 «Процессы производственные»; ГОСТ 12.2.012-75 «Приспособления по обеспечению безопасного производства работ»; ГОСТ 12.1.004-76 «Пожарная безопасность»; ГОСТ 12.1.013-78 «Строительство. Электробезопасность» и ГОСТ 23407-78 «Ограждения инвентарные строительных площадок и участков производства строительно-монтажных работ».

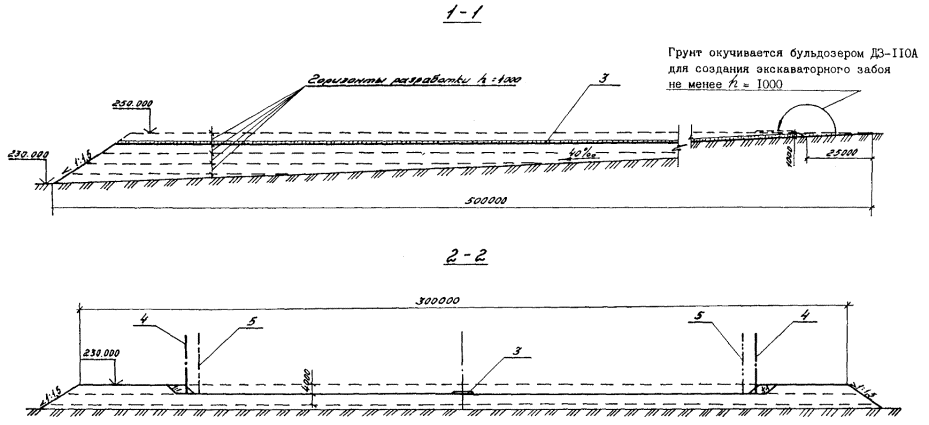

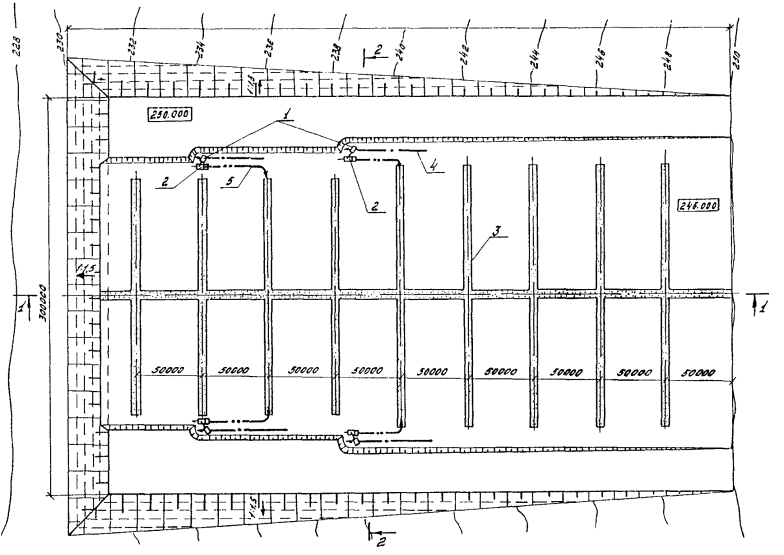

СХЕМА РАЗРАБОТКИ ОТВАЛА

- абсолютная отметка; 3 - временная землевозная автодорога на отвале;

1 - экскаватор ЭО-4121Б оборудованный прямой лопатой; 4 - ось проходки экскаваторов;

2 - автомобиль-самосвал КамАЗ-5511; 5 - ось движения автомобилей-самосвалов

ОБЪЕМЫ РАБОТ

Наименование	Количество, м³
Разработка грунта II группы	1500000

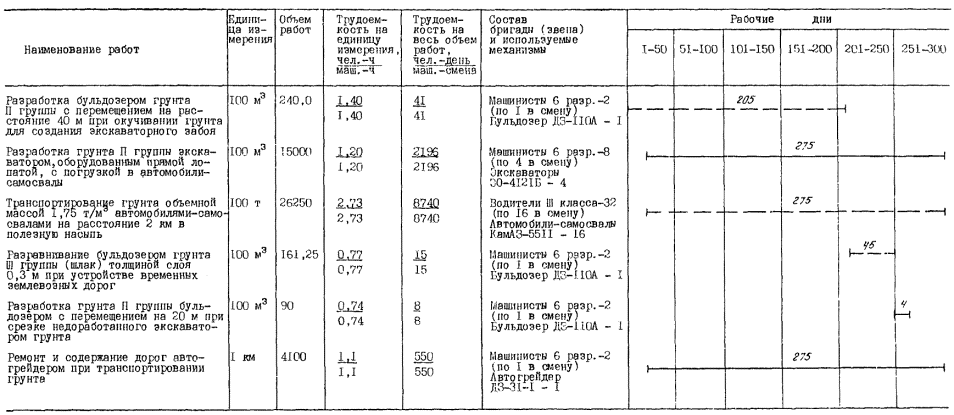

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 1

Примечания. 1. Пунктирная линия указывает на неполное использование механизмов в течение смены.

2. Бульдозер при разравнивании шлака во время устройства землевозных дорог в свободное время используется на работах по планировке экскаваторных забоев.

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. ВАРИАНТ 1

Наименование работ	Обоснование (ЕНиР и др.)	Единица измерения	Объем работ	Норма времени на единицу измерения, чел.-ч маш.-ч	Затраты труда на весь объем работ, чел.-день маш.-смена	Время пребывания машины на объекте, маш.-смена	Расценка на единицу измерения, руб.-коп.	Стоимость затрат на весь объем работ, руб.-коп.	Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.
Разработка бульдозером грунта II группы с перемещением на расстояние 40 м при окучивании грунта для создания экскаваторного забоя	ЕНиР §Е2-1-22, т. 2, п. 5б, д	100 м³	240,0	1,40 1,40	41 41	410	1-48,5	356-40	3564-00
Разработка грунта II группы экскаватором ЭО-4121Б, оборудованным прямой лопатой, с погрузкой в автомобили-самосвалы	Т. 79** вып. 10	100 м³	15000	1,20 1,20	2196 2196	2196	1-27,2	19080-00	19080-00
Транспортирование грунта объемной массой 1,75 т/м³ автомобилями-самосвалами на расстояние 2 км в полезную насыпь g = 1,75 т/м³	ЕНВ*	100 т	26250	2,73 2,73	8740 8740	8800	1-94	50925-00	51313-68
Разравнивание бульдозером грунта III группы (шлак) толщиной слоя 0,3 м при устройстве временных землевозных дорог	ЕНиР §Е2-1-28, п. 3в	100 м³	161,25	0,77 0,77	15 15	90	0-81,6	131-58	783-48
Разработка бульдозером грунта III группы с перемещением на 20 м при срезке недоработанного экскаватором грунта	ЕНиР §Е2-1-22. т. 2, п. 5б, д	100 м³	90	0,74 0,74	8 8	8	0-78,5	70-65	70-65
Ремонт и содержание дорог автогрейдером при транспортировании грунта	ЕНиР §Е17-20 п. 15	1 км	4100	1,1 1,1	5,50 5,50	550	1-17	4797-00	4797-00
Итого:					11550 11550	12054	-	75360-63	79608-81

ЕНВ* - Здесь и далее «Единые нормы времени на перевозку грузов автомобильным транспортом и сдельные расценки для оплаты труда водителей».

Т.79** - Здесь и далее сборник «Типовые нормы и расценки...» Минтрансстроя СССР «Земляные работы».

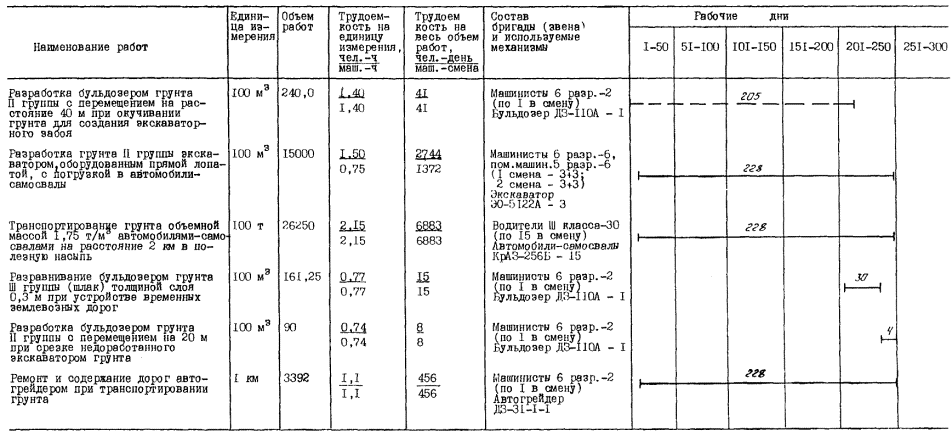

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 2

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. ВАРИАНТ 2

Наименование работ	Обоснование (ЕНиР и др.)	Единица измерения	Объем работ	Норма времени на единицу измерения, чел.-ч маш.-ч	Затраты труда на весь объем работ, чел.-день маш.-смена	Время пребывания машины на объекте, маш.-смена	Расценка на единицу измерения, руб.-коп.	Стоимость затрат на весь объем работ, руб.-коп.	Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.
Разработка бульдозером грунта II группы с перемещением на расстояние 40 м при окучивании грунта для создания экскаваторного забоя	ЕНиР §Е2-1-22, т. 2, п. 5б, д	100 м³	240,0	1,40 1,40	41 41	410	1-48,5	356-40	3564-00
Разработка грунта II группы экскаватором ЭО-5122А, оборудованным прямой лопатой, с погрузкой в автомобили-самосвалы	ЕНиР §Е2-1-8, т. 7, п. 3б	100 м³	15000	1,50 0,75	2744 1372	1372	1-48	22200-00	22200-00
Транспортирование грунта автомобилями-самосвалами на расстояние 2 км в полезную насыпь	ЕНВ*	100 т	26250	2,15 2,15	6883,0 6883,0	6883	1-82	47775-00	47775-00
Разравнивание бульдозером грунта III группы (шлак) толщиной слоя 0,3 м при устройстве временных землевозных дорог	ЕНиР §Е2-1-28, п. 3в	100 м³	161,25	0,77 0,77	15 15	60	0-81,6	131-58	522-72
Разработка бульдозером грунта II группы с перемещением на 20 м при срезке недоработанного экскаватором грунта	ЕНиР §Е2-1-22, т 2, п. 5б, д	100 м³	90	0,74 0,74	8 8	8	0-78,5	70-65	70-65
Ремонт и содержание дорог автогрейдером при транспортировании грунта	ЕНиР §Е17-20, п. 15	1 км	3392	1,1 1,1	456 456	456	1-17	3968-64	3968-64
Итого:					10147 8775	9190	-	74502-27	78101-01

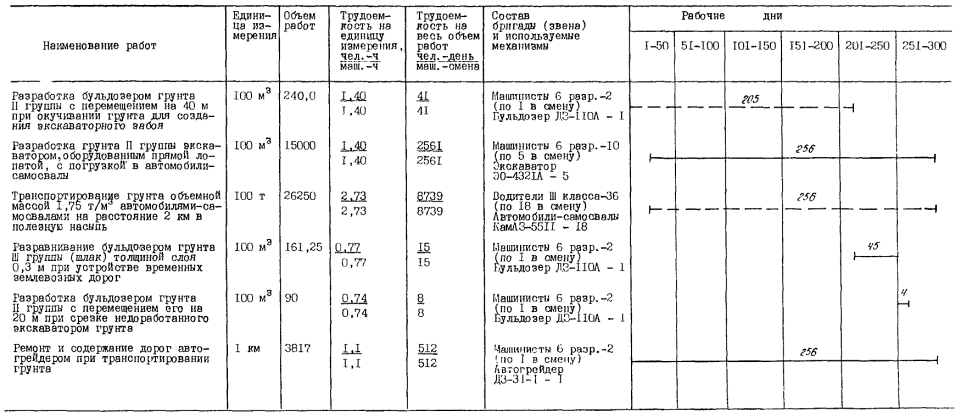

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 3

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. ВАРИАНТ 3

Наименование работ	Обоснование (ЕНиР и др.)	Единица измерения	Объем работ	Норма времени на единицу измерения, чел.-ч маш.-ч	Затраты труда на весь объем работ, чел.-день маш.-смена	Время пребывания машины на объекте, маш.-смена	Расценка на единицу измерения, руб.-коп.	Стоимость затрат на весь объем работ, руб.-коп.	Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.
Разработка бульдозером грунта II группы с перемещением на расстояние 40 м при окучивании грунта для создания экскаваторного забоя	ЕНиР §Е2-1-22, т. 2 п. 5б, д	100 м³	240,0	1,40 1,40	41,00 41,00	410	1-48,5	356-40	3564-00
Разработка грунта II группы экскаватором ЭО-4321А, оборудованным прямой лопатой, с погрузкой в автомобили-самосвалы	ЕНиР §Е2-1-8, т. 7, п. 2б	100 м³	15000	1,40 1,40	2561 2561	2561	1-48	22200-00	22200-00
Транспортирование грунта объемной массой 1,75 т/м³ автомобилями-самосвалами на расстояние 2 км в полезную насыпь	ЕНВ*	100 т	26250	2,73 2,73	8740 8740	9216	1-94	50925-00	54008-52
Разравнивание бульдозером грунта III группы (шлак) толщиной слоя 0,3 м при устройстве временных землевозных дорог	ЕНиР §Е2-1-28, п. 3а	100 м³	161,25	0,77 0,77	15 15	90	0-81,6	131-58	783-48
Разработка бульдозером грунта II группы с перемещением на 20 м при срезке недоработанного экскаватором грунта	ЕНиР §Е2-1-22, т. 2, п. 5б, д	100 м³	90	0,74 0,74	8 8	8	0-78,5	70-65	70-65
Ремонт и содержание дорог автогрейдером при транспортировании грунта	ЕНиР §Е17-20, п. 15	1 км	3817	1,1 1,1	512 512	512	1-17	4465-89	4465-89
Итого:					11877 11877	12797	-	78149-52	85092-54

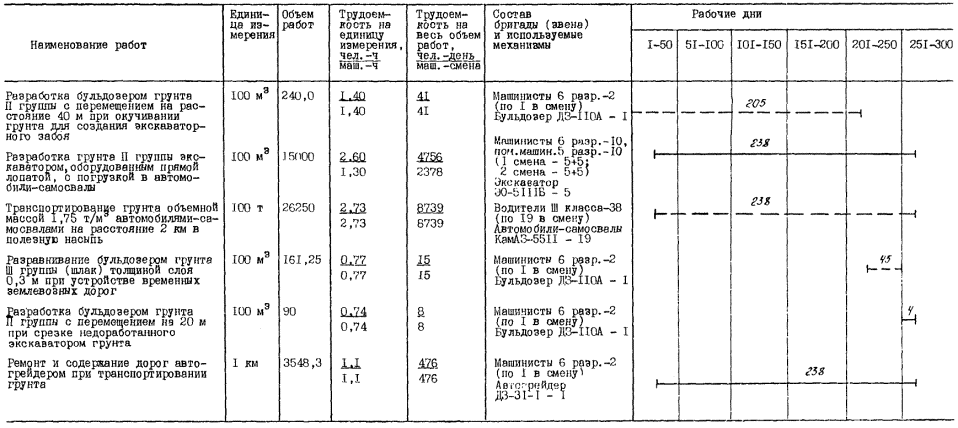

ГРАФИК ПРОИЗВОДСТВА РАБОТ. ВАРИАНТ 4

КАЛЬКУЛЯЦИЯ ЗАТРАТ ТРУДА. ВАРИАНТ 4

Наименование работ	Обоснование (ЕНиР и др.)	Единица измерения	Объем работ	Норма времени на единицу измерения, чел.-ч маш.-ч	Затраты труда на весь объем работ, чел.-день маш.-смена	Время пребывания машины на объекте, маш.-смена	Расценка на единицу измерения, руб.-коп.	Стоимость затрат на весь объем работ, руб.-коп.	Стоимость затрат с учетом пребывания машины на объекте, руб.-коп.
Разработка бульдозером грунта II группы с перемещением на расстояние 40 м при окучивании грунта для создания экскаваторного забоя	ЕНиР §Е2-1-22, т. 2, п. 5б, д	100 м³	240,0	1,40 1,40	41 41	410	1-48,5	356-40	3564-00
Разработка грунта II группы экскаватором ЭО-5111Б, оборудованным прямой лопатой, с погрузкой в автомобили-самосвалы	ЕНиР §Е2-1-8, т. 3, п. 6б	100 м³	15000	2,6 1,3	4756 2378	2378	2-56	38400-00	38400-00
Транспортирование грунта объемной массой 1,75 т/м³ автомобилями-самосвалами на расстояние 2 км в полезную насыпь	ЕНВ*	100 т	26250	2,73 2,73	8740 8740	9044	1-94	50925-00	52894-31
Разравнивание бульдозером грунта III группы (шлак) толщиной слоя 0,3 м при устройстве временных землевозных дорог	ЕНиР §Е2-1-28, п. 3в	100 м³	161,25	0,77 0,77	15 15	90	0-81,6	131-58	783-48
Разработка бульдозером грунта II группы с перемещением на 20 м при срезке недоработанного экскаватором грунта	ЕНиР §Е2-1-22, т. 2, п. 5б, д	100 м³	90	0,74 0,74	8 8	8	0-78,5	70-65	70-65
Ремонт и содержание дорог автогрейдером при транспортировании грунта	ЕНиР §Е17-20, п. 15	1 км	3548,3	1,1 1,1	476 476	476	1-17	4151-51	4151-51
Итого:					14036 11658	12406		94035-14	99863-95
