ГОСТ 18882-73
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
РЕЗЦЫ ТОКАРНЫЕ РАСТОЧНЫЕ
С ПЛАСТИНАМИ ИЗ
ТВЕРДОГО СПЛАВА
ДЛЯ ОБРАБОТКИ
СКВОЗНЫХ ОТВЕРСТИЙ
КОНСТРУКЦИЯ И РАЗМЕРЫ
ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ
Москва
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
|
РЕЗЦЫ ТОКАРНЫЕ РАСТОЧНЫЕ С ПЛАСТИНАМИ Конструкция и размеры Carbide-tipped
boring turning tools for open-end holes. |
ГОСТ Взамен ГОСТ 6743-61 в части типа VII; МН 613-64; МН 5205-64; МН 5206-64; МН 615-64; МН 5209-64; МН 5210-64 |
Постановлением Государственного комитета стандартов Совета Министров СССР от 8 июня 1973 г. № 1429 дата введения установлена
Ограничение срока действия снято Постановлением Госстандарта СССР от 12.02.81 № 655
1. Настоящий стандарт распространяется на токарные расточные резцы общего назначения с напаянными пластинами из твердого сплава для обработки сквозных отверстий.
(Измененная редакция, Изм. № 1).
2. Резцы должны изготовляться двух типов:
1 - расточные с утлом j = 60°;
2 - расточные виброустойчивые.
3. Конструкция и основные размеры резцов должны соответствовать указанным на черт. 1, 2 и в табл. 1, 2.
Таблица 1
Размеры в мм
|
Исполнение |
Сечение резца h ´ b |
L |
l |
d |
т |
Форма пластин по ГОСТ 25395-90 |
Диаметр наименьшего растачиваемого отверстия D |
|||||||
|
угол врезки пластины 10° |
угол врезки пластины 0° |
Угол врезки пластин |
||||||||||||
|
Обозначение |
Применяемость |
Обозначение |
Применяемость |
10° |
0° |
|||||||||
|
2140-0056 |
|
2140-0081 |
|
2 |
16 ´ 12 |
170 |
80 |
- |
6,0 |
01 |
Угол врезки 10° |
61 |
Угол врезки 0° |
40 |
|
2140-0001 |
|
2140-0021 |
|
1 |
16 ´ 16 |
120 |
25 |
8 |
3,5 |
01 |
14 |
|||
|
2140-0002 |
|
2140-0022 |
|
140 |
40 |
|||||||||
|
2140-0003 |
|
2140-0023 |
|
35 |
10 |
4,5 |
18 |
|||||||
|
2140-0004 |
|
2140-0024 |
|
170 |
60 |
|||||||||
|
2140-0057 |
|
2140-0082 |
|
2 |
20 ´ 16 |
200 |
100 |
- |
8,0 |
02 |
62 |
55 |
||
|
2140-0005 |
|
2140-0025 |
|
1 |
20 ´ 20 |
140 |
40 |
12 |
5,5 |
01 |
61 |
21 |
||
|
2140-0006 |
|
2140-0026 |
|
170 |
70 |
|||||||||
|
2140-0007 |
|
2140-0027 |
|
50 |
14 |
6,0 |
27 |
|||||||
|
2140-0008 |
|
2140-0028 |
|
200 |
80 |
|||||||||
|
2140-0058 |
|
2140-0083 |
|
2 |
25 ´ 20 |
240 |
120 |
- |
10,0 |
02 |
62 |
70 |
||
|
2140-0009 |
|
2140-0029 |
|
1 |
25 ´ 25 |
200 |
70 |
19 |
8,0 |
34 |
||||
|
2140-0010 |
|
2140-0030 |
|
240 |
100 |
|||||||||
|
2140-0059 |
|
2140-0084 |
|
2 |
32 ´ 25 |
280 |
160 |
- |
12,0 |
80 |
||||
|
2140-0060 |
|
2140-0085 |
|
40 ´ 32 |
300 |
180 |
- |
16,0 |
110 |
|||||
Пример условного обозначения резца типа 1, исполнения 1, сечением h ´ b = 16 ´ 16 мм, длиной l = 25 мм, с углом врезки пластины в стержень 10°, с пластиной из твердого сплава марки ВК4:
Резец 2140-0001 ВК4 ГОСТ 18882-73
Таблица 2
Размеры в мм
|
Применяемость |
Исполнение |
Сечение резца h ´ b |
L |
l |
d |
т |
Тип пластин по ГОСТ 25395-90 |
Диаметр наименьшего растачиваемого отверстия D |
|
|
2140-0071 |
|
2 |
16 ´ 12 |
170 |
18 |
- |
6,0 |
61 |
40 |
|
2140-0251 |
|
1 |
16 ´ 16 |
120 |
25 |
8 |
3,5 |
01 |
14 |
|
2140-0252 |
|
140 |
40 |
||||||
|
2140-0041 |
|
35 |
10 |
4,5 |
18 |
||||
|
2140-0042 |
|
170 |
60 |
||||||
|
2140-0072 |
|
2 |
20 ´ 16 |
200 |
20 |
- |
8,0 |
62 |
55 |
|
2140-0043 |
|
1 |
20 ´ 20 |
140 |
40 |
12 |
5,5 |
61 |
21 |
|
2140-0044 |
|
170 |
70 |
||||||
|
2140-0045 |
|
50 |
14 |
6,0 |
27 |
||||
|
2140-0046 |
|
200 |
80 |
||||||
|
2140-0073 |
|
2 |
25 ´ 20 |
240 |
25 |
- |
10,0 |
62 |
70 |
|
2140-0047 |
|
1 |
25 ´ 25 |
200 |
70 |
19 |
8,0 |
34 |
|
|
2140-0048 |
|
240 |
100 |
||||||
|
2140-0074 |
|
2 |
32 ´ 25 |
280 |
30 |
- |
12,0 |
80 |
|
|
2140-0075 |
|
40 ´ 32 |
300 |
40 |
- |
16,0 |
110 |
Пример условного обозначения резца типа 2, исполнения 1, сечением h ´ b = 16 ´ 16 мм, l = 60 мм, с пластиной из твердого сплава марки ВК6:
Резец 2140-0042 ВК6 ГОСТ 18882-73
(Измененная редакция, Изм. № 2).
4. Для резцов типа 1 угол врезки пластины в стержень для обработки чугуна и других хрупких материалов - 10°, для обработки стали и других вязких материалов - 0°.
(Измененная редакция, Изм. № 1).
5. Величина радиусов скруглений и фасок, не указанные в настоящем стандарте, принимаются по технологическим соображениям.
6. Элементы конструкций и геометрические параметры резцов указаны в приложении.
7. Форма заточки передней поверхности и доводка режущей части указаны в приложении 2 к ГОСТ 18877-73.
8. Технические требования - по ГОСТ 5688-61.
9. (Исключен, Изм. № 2).
ПРИЛОЖЕНИЕ
Рекомендуемое
ЭЛЕМЕНТЫ КОНСТРУКЦИЙ И ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ РЕЗЦОВ

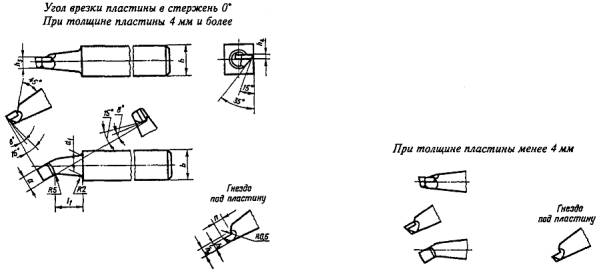

1. Элементы конструкций и геометрические параметры резцов указаны на черт. 1 - 6 и в табл. 1 - 4.
Таблица 1
Размеры в мм
|
Сечение резца h ´ b |
l1 |
d1 |
а |
n |
h1 |
h2 |
h3 |
h4 |
Обозначение пластин по ГОСТ 25395-90 |
|||
|
Угол врезки пластин |
Угол врезки пластин |
|||||||||||
|
10° |
0° |
10° |
0° |
10° |
0° |
|||||||
|
16 ´ 16 |
15 |
9,5 |
8 |
3,8 |
4,4 |
3,4 |
- |
6,4 |
4 |
01331 |
||
|
30 |
||||||||||||
|
23 |
12,0 |
8 |
5,0 |
- |
8,0 |
5 |
||||||
|
48 |
||||||||||||
|
20 ´ 20 |
26 |
15,0 |
10 |
4,5 |
5,2 |
5,4 |
5,6 |
- |
9,6 |
6 |
01351 |
61351 |
|
56 |
||||||||||||
|
34 |
17,0 |
12 |
6,2 |
7,1 |
6,0 |
6,2 |
8,7 |
11,2 |
7 |
01371 |
61371 |
|
|
64 |
||||||||||||
|
25 ´ 25 |
49 |
24,0 |
14 |
9,7 |
10,9 |
9,0 |
9,2 |
12,2 |
15,2 |
9 |
02251 |
62251 |
|
79 |
||||||||||||
Таблица 2
Размеры в мм
|
Сечение резца h ´ b |
а |
n |
h1 |
h2 |
h3 |
K |
Обозначение пластин по ГОСТ 25395-90 |
|||||
|
Угол врезки пластин |
Угол врезки пластины |
Угол врезки пластин |
||||||||||
|
10° |
0° |
10° |
0° |
10° |
0° |
10° |
0° |
10° |
0° |
|||
|
16 ´ 12 |
12 |
6,2 |
7,1 |
10,8 |
11,0 |
13,5 |
10 |
10 |
10 |
01372 |
61372 |
|
|
20 ´ 16 |
14 |
9,7 |
10,9 |
13,8 |
14,0 |
17,0 |
12 |
14 |
13 |
02252 |
62252 |
|
|
25 ´ 20 |
18 |
13,7 |
14,9 |
18,8 |
19,0 |
22,0 |
16 |
19 |
18 |
02272 |
62272 |
|
|
32 ´ 25 |
22 |
15,3 |
16,7 |
24,7 |
25,0 |
28,5 |
20 |
21 |
20 |
02312 |
62312 |
|
|
40 ´ 32 |
25 |
16,4 |
18,2 |
29,6 |
30,0 |
34,8 |
35,0 |
28 |
22 |
21 |
02352 |
62352 |
Таблица 3
Размеры в мм
|
Сечение резца h ´ b |
l1 |
l2 |
d1 |
а |
n |
h1 |
h2 |
h3 |
r |
А |
Обозначение пластин по ГОСТ 25395-90 |
|
16 ´ 16 |
12 |
10 |
12 |
8 |
4,4 |
3,5 |
- |
6,5 |
6,5 |
1,5 |
01331 |
|
26 |
24 |
||||||||||
|
23 |
21 |
12 |
8 |
6,5 |
6,5 |
3,0 |
|||||
|
48 |
46 |
||||||||||
|
20 ´ 20 |
26 |
24 |
15 |
10 |
5,2 |
5,0 |
9,0 |
9,0 |
2,5 |
61351 |
|
|
56 |
54 |
||||||||||
|
34 |
28 |
17 |
12 |
7,0 |
6,0 |
8,5 |
11,0 |
11,0 |
2,0 |
61371 |
|
|
64 |
58 |
||||||||||
|
25 ´ 25 |
49 |
40 |
24 |
14 |
10,9 |
8,0 |
11,0 |
14,0 |
14,0 |
3,5 |
62251 |
|
79 |
70 |
Таблица 4
Размеры в мм
|
Сечение резца h ´ b |
а |
n |
h1 |
h2 |
h3 |
h4 |
h5 |
Обозначение пластин по ГОСТ 25395-90 |
|
16 ´ 12 |
12 |
7,0 |
8,0 |
10,5 |
7 |
8,0 |
5,0 |
61372 |
|
20 ´ 16 |
14 |
10,9 |
9,0 |
12,0 |
8 |
10,0 |
5,0 |
62252 |
|
25 ´ 20 |
18 |
14,8 |
13,0 |
16,0 |
10 |
12,5 |
6,5 |
62272 |
|
32 ´ 25 |
22 |
16,6 |
17,0 |
20,5 |
14 |
16,0 |
8,0 |
62312 |
|
40 ´ 32 |
25 |
18,2 |
20,0 |
25,0 |
18 |
20,0 |
10,0 |
62352 |
ПРИЛОЖЕНИЕ. (Измененная редакция, Изм. № 1, 2).
|
|
