Поправка №3 к ГОСТ 24184-80* «Фланцы металлические. Конструкция»

Все документы, представленные в каталоге, не являются их официальным изданием и предназначены исключительно для ознакомительных целей. Электронные копии этих документов могут распространяться без всяких ограничений. Вы можете размещать информацию с этого сайта на любом другом сайте.

Изменение № 3 ГОСТ 24184-80 Фланцы на два натяжных кольца. Конструкция и основные размеры

Утверждено и введено в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 29.11.90 № 2977

Дата введения 01.07.91

Наименование стандарта. Заменить слова: «на два натяжных кольца» на «металлические»; исключить слова: «и основные размеры».

Пункт 1. Исключить слова: «на два натяжных кольца», «с гладкими концами»;

дополнить абзацем: «Требования настоящего стандарта являются обязательными».

Пункт 2. Заменить слова: «двух исполнений» на «четырех типов»; «из чугуна» на «фланцы на два натяжных кольца»; «из алюминиевого сплава с антикорозионным покрытием» на «три натяжных кольца»; дополнить абзацем: «3 - для труб с буртами», «4 - переходные».

Пункт 3 изложить в новой редакции: «3. Конструкция и основные размеры фланцев типов 1 и 2 должны соответствовать указанным на черт. 1 и в табл. 1;

чертеж дополнить наименованием: «Тип 1»;

исключить знак шероховатости: дополнить чертежом для типа 2:

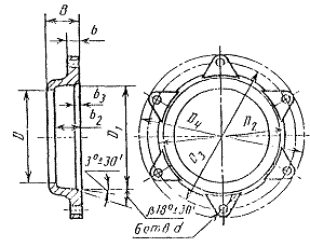

Тип 2

Для труб с гладкими концами

D_н = 45, 67, 93 и 122 мм

Для труб D_н = 109 мм, 221 мм

Черт. 1

Таблицу 1 изложить в новой редакции:

Таблица 1

Размеры в мм

Исполнение	Условный проход D_у	Наружный диаметр трубы D_н	D	D₁	D₂		D₃	D₄	d	B	b		b₁		b₂	b₃	b	Масса, кг, не более для		Номинальный диаметр резьбы болта
					Материал						Материал							Масса, кг, не более для
					Ч	Al					Ч	Аl	Ч	Al				Ч	Аl
1	40	45	46	57	68		88	102	7,6	22	8	9	6	7	18	-	-	0,30	0,11	6
2	40	45	46	61	70		88	102	7,6	32	10		8		26	12	8°	0,56	0,20	6
1	50	67	68	83	95		120	144	10,1	28	9	10	7	8	22	-	-	0,55	0,22	8
2	50	67	68	88	98		120	144		40	12		10		34	17	11°30¢	0,75	0,30
1	80	93	94	110	125		148	172		29	10	11	8	9	22	-	-	0,90	0,40
2	80	93	94	114	126	124	148	172		40	12		10		34	13	18°	1,20	0,38
1	100	122	123	140	155		180	204		53	11	12	9	10	22	-	-	1,10	0,46
2	100	122	123	145	157	154	180	204		41	14		12		35	6	18°	1,40	0,41
1	150	169	170	198	-	223	250	280	12,1	53	-	12	-	-	45	5	30°	-	1,00	10
2					-	200	240	270	12	42			-	-	35	11	18°	-	1,40
2				194	-	210	240	270					-	-				-	0,90
1	200	221	222	246	-	255	305	335			-		-	-				-	1,90

Примечание. Условные обозначения Ч - чугун, Al - алюминиевый сплав с антикоррозионным покрытием.

Стандарт дополнить пунктом - 3а: «3а. Конструкция фланцев типов 3 и 4

должна соответствовать черт. 2 и табл. 2».

Тип 3

Для труб с буртами

Тип 4

Переходные, для труб с гладкими концами

Черт. 2

Таблица 2

Размеры в мм

Тип фланца	Условный проход D_у	D	D₁	D₂	D₃	B	A	b	d	n	Масса кг, не более
3	15	29,0	40	48	63	8	-	5	7,0	3	0,037
	25	43,5	54	67	85	9			9,5		0,060
	32	50,0	64	77	95	10			10		0,070
	40	60,5	72	85	103	11		6	10		0,100
	50	72,5	85	100	122	12		7	12		0,140
	50	72,5	85	120	144				10,1	4	0,230
	80	106	120	148	172				10,1		0,250
4	40	40	45	-	-	14	8	10	10,5		1,220
4	50	57	76	-	-	14	-	10	10,5		1,010

Пример условного обозначения изложить в новой редакции: «Пример условного обозначения фланца типа 1 для трубы D_у = 50 мм, D₂ = 100 мм с антикоррозионным покрытием:

Фланец 1-50-100 ГОСТ 24184-80

То же, типа 2 для трубы D = 40 mm, D₁ = 45 мм:

Фланец 2-40-45 ГОСТ 24184-80

То же, типа 3 для трубы D_у = 50 мм, D₂ = 100 мм с антикоррозионным покрытием:

Фланец 3-50-100 ГОСТ 24184-80

То же, типа 4 для трубы D = 40 мм и D₁ = 45 мм:

Фланец 4-40-45 ГОСТ 24184-80

Пункт 4. Заменить ссылку: ГОСТ 2685-75 на ГОСТ 1583-89; дополнить словами: «Сталь Ст.3 ГОСТ 380-88».

Стандарт дополнить пунктом - 6: «6. Коды ОКП приведены в приложении».

Приложение изложить в новой редакции:

Условное обозначение фланца	Код ОКИ и контрольное число
1-45-68 Ч	48 3471 0001 08
1-67-95 Ч	48 3471 0002 07
1-93-125 Ч	48 3471 0003 06
1-93-155 Ч	48 3471 0004 05
1-46-68 Al	48 3471 2001 00
1-67-95 Al	48 3471 2002 08
1-93-125 Al	48 3471 2003 09
1-122-155 Al	48 3471 2004 08
1-169-223 Al	48 3471 2005 07
2-45-70 Ч	48 3471 0006 03
2-67-98 Ч	48 3471 0007 02
2-93-126 Ч	48 3471 0008 01
2-122-157 Ч	48 3471 0009 00
2-45-70 Al	48 3471 2006 06
2-67-98 Al	48 3471 2007 05
2-93-124 Al	48 3471 2008 04
2-122-154 Al	48 3471 2009 03
2-169-200 Al	48 3471 2011 09
2-169-210 Al	48 3471 2019 01
2-200-255 Al	48 3471 2021 07
3-15-48	48 3471 2012 08
3-25-67	48 3471 2013 07
3-32-77	48 3471 2014 06
3-40-85	48 3471 2015 05
3-50-100	48 3471 2016 04
3-50-120	48 3471 2017 03
3-80-148	48 3471 2018 02
4-40-45	48 3471 2022 06
4-57-76	48 3471 2023 05
