ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНИТЕЛЬНЫЕ
И КРЕПЕЖНЫЕ ДЕТАЛИ
СТЕКЛЯННЫХ ТРУБОПРОВОДОВ
ПРОКЛАДКИ ПОД ХОМУТЫ
Конструкция
ГОСТ 24192-80
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
МОСКВА
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
Конструкция Packings for ferrules. |
ГОСТ |
(Измененная редакция, Изм № 2).
Дата введения 01.07.81
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на прокладки под хомуты, применяемые для крепления стеклянных трубопроводов.
Требования настоящего стандарта являются обязательными.
(Измененная редакция, Изм № 2).

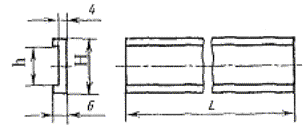

2. Конструкция и основные размеры прокладок под хомуты должны соответствовать указанным на чертеже и в таблице.
(Измененная редакция, Изм № 2).
Размеры в мм
|
Условный проход Dу |
Наружный диаметр трубы DH |
H |
h |
Длина развертки L |
Масса, кг, не более |
|
|
С буртами |
15 |
- |
27 |
20 |
65 |
0,010 |
|
25 |
- |
100 |
0,015 |
|||
|
32 |
- |
123 |
0,020 |
|||
|
40 |
- |
155 |
0,025 |
|||
|
50 |
- |
185 |
0,030 |
|||
|
С гладкими концами |
40 |
45 |
32 |
25 |
140 |
0,027 |
|
50 |
67 |
210 |
0,045 |
|||
|
80 |
93 |
290 |
0,064 |
|||
|
100 |
122 |
380 |
0,085 |
|||
|
150 |
169 |
525 |
0,101 |
|||
|
200 |
221 |
685 |
0,200 |
(Введено дополнительно, Изм № 2).
Пример условного обозначения прокладки под хомуты для трубы с гладкими концами DH = 45 мм:
Прокладка 45 ГОCT 24192-80
То же, с буртами DУ = 15 мм:
Прокладка 15 ГОCT 24192-80
(Измененная редакция, Изм № 2).
3. Материал прокладок - резина по рабочим чертежам, утвержденным в установленном порядке.
4. Технические требования - по ГОСТ 24201-80.
5. Коды ОКП приведены в приложении.
(Введено дополнительно, Изм № 2).
ПРИЛОЖЕНИЕ
Справочное
|
Код ОКП и контрольное число |
|
|
15 |
25 3167 1206 04 |
|
25 |
25 3167 1207 03 |
|
32 |
25 3167 1208 02 |
|
40 |
25 3167 1209 01 |
|
45 |
25 3167 1201 09 |
|
50 |
25 3167 1211 07 |
|
67 |
25 3167 1202 08 |
|
93 |
25 3167 1203 07 |
|
122 |
25 3167 1204 06 |
|
169 |
25 3167 1205 05 |
(Введено дополнительно, Изм. № 1, Изм № 2).
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством монтажных и специальных строительных работ СССР
ИСПОЛНИТЕЛИ
М.Г. Скакунов, д-р техн. наук; Н.Н. Куликов; Р.И. Шарунова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 22.05.80 № 2306
3. ВЗАМЕН ГОСТ 15926-80
4. Срок проверки - I квартал 1990 г.; периодичность проверки - 5 лет.
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Номер пункта |
|
6. ПЕРЕИЗДАНИЕ (май 1988 г.) с Изменением № 1, утвержденным в январе 1988 г. (ИУС 4-88)
Снято ограничение срока действия Постановлением Госстандарта СССР от 28.01.88 № 155.
|
|
