ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ЗВЕНЬЯ ЖЕЛЕЗОБЕТОННЫЕ
БЕЗНАПОРНЫХ ТРУБ
ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ
ДЛЯ ГИДРОТЕХНИЧЕСКИХ
СООРУЖЕНИЙ
ГОСТ 26067.1-83
ГосударственнЫЙ
комитет СССР
по делам строительства
Москва
РАЗРАБОТАНЫ
Министерством мелиорации и водного хозяйства СССР
Министерством мелиорации и водного хозяйства Украинской ССР
Министерством промышленности строительных материалов СССР
Научно-исследовательским институтом бетона и железобетона (ниижб) Госстроя СССР
ИСПОЛНИТЕЛИ
С. Н. Путилова (руководитель темы); Е. Ф. Кульженко; Г. М. Реминец, канд. техн. наук; А. С. Герус; В. И. Мелихов, канд. техн. наук; К. А. Маврин, канд. техн. наук; А. Г. Грайфер, канд. техн. наук; А. Л. Ционский, канд. техн. наук; В. С. Широков, канд. техн. наук; А. Е. Шмурнов; В. И. Деньщиков
ВНЕСЕНЫ Министерством мелиорации и водного хозяйства СССР
Зам. министра Б. Г. Штепа
УТВЕРЖДЕНЫ И ВВЕДЕНЫ В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 8 декабря 1983 г. № 317
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ЗВЕНЬЯ ЖЕЛЕЗОБЕТОННЫЕ БЕЗНАПОРНЫХ ТРУБ ПРЯМОУГОЛЬНОГО СЕЧЕНИЯ ДЛЯ ГИДРОТЕХНИЧЕСКИХ СООРУЖЕНИЙ Конструкция и размеры Reinforced concrete sections of nonpressure rectangular cross-section
pipes for |
ГОСТ |
Постановлением Государственного комитета СССР по делам строительства от 8 декабря 1983 г. № 317 срок введения установлен
с 01.01.85
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на железобетонные звенья безнапорных труб прямоугольного сечения, предназначенные для прокладки трубопроводов гидротехнических сооружений, и устанавливает конструкцию звеньев и арматурных изделий к ним.
2. Звенья должны удовлетворять всем требованиям ГОСТ 26067.0-83 и требованиям, изложенным в соответствующих пунктах настоящего стандарта.
3. Технические показатели звеньев приведены в таблице.
|
Марка звена |
Класс бетона по прочности на сжатие |
Марка бетона по водонепроницаемости |
Расход материалов |
|
|
Бетон, м3 |
Сталь, кг |
|||
|
ЗТП15.20-1 |
В225 |
W6 |
1,93 |
111,3 |
|
ЗТП15.20-2 |
1,93 |
126,5 |
||
|
ЗТП20.20.1 |
1,66 |
103,3 |
||
|
ЗТП20.20-2 |
1,66 |
135,1 |
||
|
ЗТП20.20-3 |
2,36 |
174,4 |
||
|
ЗТП25.20-1 |
2,29 |
148,3 |
||
|
ЗТП25.20-2 |
2,29 |
194,1 |
||
4. Армирование звеньев должно соответствовать указанному на листах 1-3 сборочного черт. 1000 СБ ГОСТ 26067.1-83.

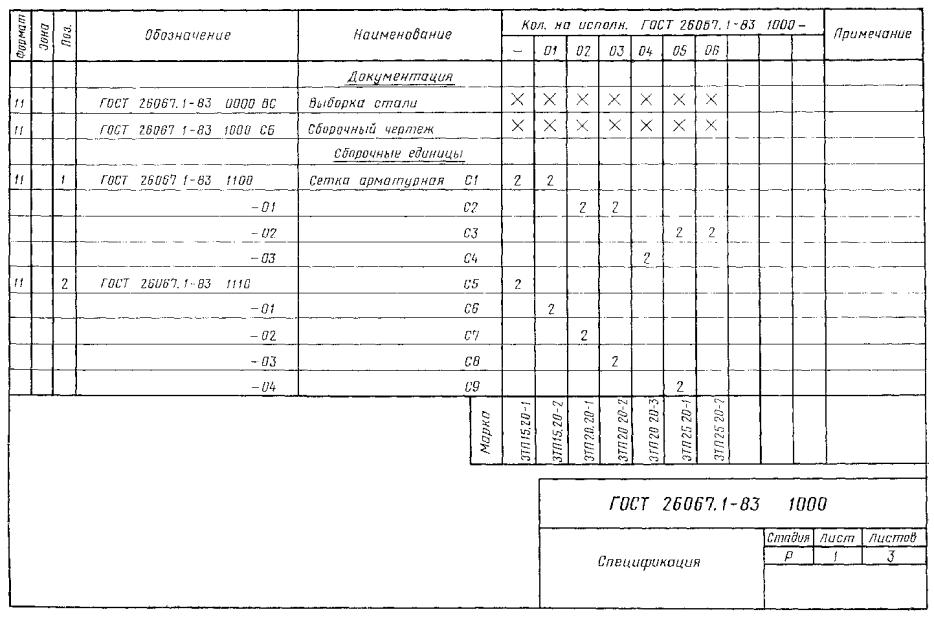

5. Спецификация арматурных изделий на одно звено приведена на листах 1-3 черт. 1000; выборка стали - на листе 1 черт. 0000 ВС ГОСТ 26067.1-83.
6. Форма и размеры арматурных изделий должны; соответствовать указанным на черт. 1100 СБ, 1110 СБ, 1120 СБ, 1130 СБ, 1140 СБ, 1150 СБ, 1160 СБ, 1170 СБ ГОСТ 26067.1-83.
7. Спецификация арматурных изделий сеток приведена на черт. 1100, 1110, 1120 и 1130 ГОСТ 26067.1-83, каркасов - на черт. 1140 ГОСТ 26067.1-83.
8. Изготовление каркасов и сеток следует производить контактной точечной сваркой в соответствии с требованиями ГОСТ 10922-75 и СН 093-78.
9. Деталь стыка между звеньями трубы и расход стали на один стык приведены в рекомендуемом приложении.
ПРИЛОЖЕНИЕ
Рекомендуемое
Деталь стыка между звеньями трубы
Ведомость расхода стали на один стык между звеньями
|
Поз. |
Кол., шт. |
Эскиз |
Обозначение |
Длина одной позиции, мм |
Масса стали на один стык, кг |
Примечание |
|||||||||||||
|
1 |
4 |
¾ |
6AI |
1700 |
1700 |
2200 |
2200 |
2300 |
2800 |
2800 |
1,5 |
1,5 |
1,95 |
1,95 |
3,6 |
2,5 |
2,5 |
|
|
|
2 |
4 |
¾ |
8AIII |
1700 |
|
|
|
|
|
|
2,7 |
|
|
|
|
|
|
|
|
|
|
|
|
10AIII |
|
1700 |
|
|
|
|
|
|
4,2 |
|
|
|
|
|
|
|
|
|
|
|
14AIII |
|
|
2200 |
|
2800 |
|
|
|
|
106,0 |
|
14,5 |
13,5 |
|
|
|
|
|
|
|
16AIII |
|
|
-- |
2200 |
2300 |
|
|
|
|
|
13,9 |
|
|
|
|
|
|
|
|
|
18AIII |
|
|
|
-- |
|
2500 |
2800 |
|
|
|
|
|
|
22,4 |
|
|
|
3 |
4 |
¾ |
6AIII |
2300 |
2300 |
2400 |
|
2600 |
|
2500 |
2,0 |
2,0 |
2,13 |
|
|
2,25 |
2,20 |
|
|
|
|
|
|
8AI |
|
|
|
2400 |
|
|
|
|
|
|
2,13 |
4,10 |
|
|
|
|
|
4 |
4 |
¾ |
6AI |
|
|
2400 |
|
|
2500 |
2500 |
|
|
2,13 |
|
|
2,25 |
2,20 |
|
|
|
|
|
|
8AI |
2300 |
2300 |
|
2400 |
2600 |
|
|
3,0 |
3,6 |
|
2,13 |
|
|
|
|
|
|
|
|
|
10AIII |
|
|
|
|
|
|
|
|
|
|
|
3,46 |
|
|
|
|
|
|
|
|
Вязальная |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
проволока |
|
|
|
|
|
|
|
0,50 |
0,60 |
0,80 |
1,00 |
1,40 |
1,00 |
1,50 |
|
|
|
|
Марка |
ЗТП 15.20-1 |
ЗТП 15.20-2 |
ЗТП 20.20-1 |
ЗТП 20.20-2 |
ЗТП 20.20-3 |
ЗТП 25.20-1 |
ЗТП 25.20-2 |
ЗТП 15.20-1 |
ЗТП 15.20-2 |
ЗТП 20.20-1 |
ЗТП 20.20-2 |
ЗТП 20.20-3 |
ЗТП 25.20-1 |
ЗТП 25.20-2 |
|
|||
|
|
