ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР МАССЫ ДРЕВЕСНЫЕ ПРЕССОВОЧНЫЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ ГОСТ 11368-89 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ Москва ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА СССР
Срок действия с 01.07.90 до 01.07.95 Несоблюдение стандарта преследуется по закону Настоящий стандарт распространяется на древесные прессовочные массы (МДП), полученные в результате совместной обработки частиц древесины, синтетических смол или их модификаций. Применяемость прессовочных масс приведена в приложении 1 (табл. 6). Термины и определения, применяемые при производстве древесных прессовочных масс, приведены в приложении 2 (табл. 7). 1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ1.1. Прессовочные массы должны изготовляться в соответствии с требованиями настоящего стандарта по технологической документации, утвержденной в установленном порядке. 1.2. Типы и марки 1.2.1. Прессовочные массы должны изготовляться следующих типов: МДПК - массы древесные прессовочные, содержащие частицы шпона (крошку, получаемую из отходов березового шпона); МДПС - массы древесные прессовочные, содержащие стружку; МДПО - массы древесные прессовочные, содержащие опилки. 1.2.2. Прессовочные массы подразделяют на марки, указанные в табл. 1. Таблица 1
1.3. Характеристики 1.3.1. Прессовочные массы не должны иметь посторонних примесей и загрязнений. 1.3.2. Допускается введение модифицирующих и окрашивающих веществ в прессовочные массы всех марок. 1.3.3. По показателям качества прессовочные массы (образцы из них) должны соответствовать нормам, указанным в табл. 2. Дополнительные показатели прессовочных масс и показатели эксплуатационных свойств антифрикционных прессмасс приведены в приложениях 3, 4. 1.3.4. В производстве древесных прессовочных масс должны применяться разрешенные органами Минздрава СССР лаки, смолы, фенолоспирты и другие компоненты, содержащие токсичные вещества. 1.3.5. Требования безопасности 1.3.5.1. Работы по производству древесных прессовочных масс должны соответствовать требованиям ГОСТ 12.3.002, санитарным правилам организации технологических процессов и гигиеническим требованиям к производственному оборудованию, утвержденным Минздравом СССР. 1.3.5.2. Бакелитовые лаки, водорастворимые фенолоформальдегидные смолы и фенолоспирты, содержащие фенол и формальдегид, токсичны. Таблица 2
Предельно допустимые концентрации вредных веществ в воздухе рабочей зоны: фенола - 0,1 мг/м3; формальдегида - 0,05 мг/м3. 1.3.5.3. Работа с древесными прессовочными массами должна проводиться в помещениях, оборудованных приточно-вытяжной вентиляцией. Рабочие места должны быть оборудованы местными отсасывающими устройствами. Содержание вредных веществ в воздухе не должно превышать предельно допустимых концентраций по ГОСТ 12.1.005. 1.3.5.4. Токсикологические характеристики, пожаровзрывоопасность, способы хранения и обезвреживания токсичных веществ, применяемых в производстве древесных прессовочных масс, приведены в табл. 3. Класс опасности токсичных веществ - по ГОСТ 12.1.007. Таблица 3
1.4. Маркировка 1.4.1. На ярлыках, прикрепляемых к мешкам, или мешках наносится маркировка с указанием: наименования и товарного знака предприятия-изготовителя; марки прессовочных масс; массы нетто; номера партии; даты изготовления; обозначения настоящего стандарта. 1.4.2. Транспортную маркировку наносят в соответствии с ГОСТ 14192 с нанесением манипуляционного знака «Боится сырости». 1.5. Упаковка Масса одного мешка не должна превышать 40 кг. 2. ПРИЕМКА2.1. Прессовочные массы принимают партиями. Партией считают количество прессовочной массы одного типа, одной марки, одного цвета, с применением связующего одной партии, сопровождаемое одним документом о качестве, содержащим: наименование и товарный знак предприятия-изготовителя; марку; массу нетто партии; номер партии; дату изготовления; результаты проведенных испытаний или подтверждение о соответствии требованиям настоящего стандарта; обозначение настоящего стандарта. 2.3. При получении неудовлетворительных результатов хотя бы по одному показателю проводят повторную проверку по этому показателю на удвоенной выборке. 2.4. Результаты повторной проверки распространяют на всю партию. 3. МЕТОДЫ ИСПЫТАНИЙ3.1. Из каждого отобранного по п. 2.2 мешка берут три точечные пробы, тщательно перемешивают и отбирают среднюю пробу в количестве не менее 1 кг. Среднюю пробу помещают в чистую сухую плотно закрывающуюся банку или пакет из влагонепроницаемого материала, который плотно завязывают. На банку наклеивают, а в пакет вкладывают этикетку с указанием наименования предприятия-изготовителя, марки, номера партии, даты изготовления партии и отбора выборки. 3.2. Внешний вид прессовочных масс и образцов, изготовленных из них, определяют визуально. 3.3. Показатели, предусмотренные в табл. 2, кроме массовой доли влаги и летучих веществ, определяют на образцах, изготовляемых из прессовочной массы, взятой из средней пробы. 3.5. Образцы для испытаний, предусмотренных в табл. 2, прессуют по ГОСТ 12015. Форма, размеры образцов и режимы их прессования должны соответствовать указанным в табл. 4 и 5. Таблица 4
Усилие прессования должно быть направлено перпендикулярно к стороне образца, имеющей наибольшую поверхность. Таблица 5
3.6. Оформляющие поверхности пресс-формы должны быть хромированы и отполированы; параметр шероховатости поверхности Ra должен быть от 0,125 до 0,160 мкм по ГОСТ 2789. 3.7. Пресс-форма должна быть снабжена системой нагревания с терморегулирующим устройством, дающим возможность поддерживать температуру прессования с отклонением от номинальной ± 3 °С. За температуру прессования принимают температуру оформляющих поверхностей пресс-формы, за время выдержки при прессовании - время с момента достижения заданного давления до начала размыкания пресс-формы. 3.8. Образцы из древесных прессовочных масс после прессования должны иметь гладкую поверхность без недопрессовок, вздутий, трещин и расслоений. Прессовочные массы должны быть однородны по окраске и не иметь комков. 3.9. Перед испытанием образцы кондиционируют не менее 3 ч при (20 ± 2) °С по ГОСТ 12423. Период времени между прессованием образцов и испытанием должен составлять не менее 16 ч, включая время кондиционирования. Допускается определять плотность методом обмера и взвешивания образца. 3.13. Предел прочности при сжатии определяют по ГОСТ 4651 на образцах, вырезанных из брусков в соответствии с черт. 1. 1 - отход; 2 - образец для определения продела прочности при сжатии Черт. 1 Результат округляют с точностью до целого числа. Допускается использовать образцы после определения плотности, а также изготовлять образцы длиной 120 мм из брусков с размерами 160´15´10 мм путем обрезки их с двух сторон. Результат округляют с точностью до целого числа. 3.15. Текучесть пресс-массы по Рашигу определяют по ГОСТ 5689. В пресс-форму загружают 10 г пресс-массы и прессуют при температуре (150 ± 3) °С под давлением (60 ± 2,5) МПа в течение 3-х мин. 3.17. Коэффициент трения образцов определяют по стальному контртелу без смазки при скорости скольжения 0,75 м/с, нагрузке 4,9 МПа и продолжительности скольжения не менее 30 мин в соответствии с приложением 5, п. 1.5, п. 1. 3.18. Износ при трении качения определяют проскальзыванием по стальному контртелу без смазки по потере массы образцов в миллиграммах на 1 пог. м пути истирания в соответствии с приложением 5, п. 2. 3.19. Абразивный износ определяют по ГОСТ 11012 на брусках квадратного сечения 12´12 мм и высотой 15 мм в мм на 1 пог. м пути истирания. 4. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕПакетирование в транспортные пакеты производится по ГОСТ 21929 с помощью средств скрепления по ГОСТ 21650. Масса пакета не должна превышать 900 кг. 4.2. Прессовочные массы хранят в закрытом помещении при температуре не выше 25 °С. 5. ГАРАНТИИ ИЗГОТОВИТЕЛЯ5.1. Изготовитель гарантирует соответствие древесных прессовочных масс требованиям настоящего стандарта при соблюдении правил хранения и транспортирования. 5.2. Гарантийный срок хранения древесных прессовочных масс типов МДПК и МДПО со дня изготовления - 6 мес.; МДПС- 3 мес. ПРИЛОЖЕНИЕ 1Рекомендуемое ОБЛАСТЬ ПРИМЕНЕНИЯ ПРЕССОВОЧНЫХ МАССТаблица 6
Примечание. Рекомендуемые условия применения антифрикционных прессовочных масс: удельная нагрузка (Р) до 4,9 МПа при скорости скольжения (v) до 0,75 м/с (P×v не более 4 МПа, м/с). ПРИЛОЖЕНИЕ
2
|
Определение |
|
1. Древесное сырье для древесных прессовочных масс |
Отходы шпона, опилок, стружки, волокнистые частицы, используемые для получения древесной прессовочной массы |
2. Древесные частицы |
ГОСТ 18110 |
3. Стружка |
ГОСТ 18110 |
4. Размеры частиц |
ГОСТ 18110 |
5. Игольчатая древесная частица |
Древесная частица, длина которой превосходит ширину и толщину не менее чем в 10 раз |
6. Плоская древесная частица |
Древесная частица, ширина которой превосходит толщину не менее чем в 10 раз |
7. Древесная крошка |
Древесные частицы любой формы, получаемые при измельчении отходов шпона |
8. Модифицирующая добавка |
Добавка, вводимая в древесную прессовочную массу для улучшения физико-механических и технологических свойств |
9. Смазывающее вещество для изготовления древесных прессовочных масс |
Добавка, вводимая в древесную прессовочную массу для предотвращения ею прилипания к оформляющим поверхностям деталей пресс-форм и для повышения ее текучести в процессе прессования изделий |
10. Сушка пропитанных древесных частиц |
Удаление из пропитанных древесных частиц влаги и летучих веществ путем их испарения |
Таблица 8
Наименование показателя |
Норма для марки |
Метод испытания |
|||||||
МДПК-В |
МДПК-В4 |
МДПК-В5 |
МДПК-Вг |
МДПС-М |
МДПО-Б |
МДПО-В |
|||
Маслопоглощение за 24 ч при температуре 60 °С, %, не более |
0,05 |
0,06 |
0,04 |
0,06 |
- |
0,05 |
0,06 |
По ГОСТ 12020 на образцах 120´15´10 мм |
|
Бензинопоглощение за 24 ч при температуре 20 °С, %, не более |
0,01 |
0,04 |
0,05 |
0,01 |
0,04 |
По ГОСТ 120-20 на образцах 120´15´10 мм |
|||
Кислотопоглощение в серной кислоте, плотностью 1,32 г/см3 за 48 ч при 60 °С, %, не более |
4,5 |
2,7 |
- |
2,8 |
1,6 |
|
|||
Водопоглощение в кипящей воде, мг, не более |
290 |
370 |
250 |
- |
280 |
590 |
По ГОСТ 4650 |
||
Теплостойкость по Мартенсу, °C, не менее |
120 |
135 |
150 |
100 |
100 |
90 |
По ГОСТ 21341 |
||
Теплопроводность, ккал/м×ч, °С |
0,15-0,30 |
0,15-0,30 |
- |
- |
- |
- |
0,15-0,30 |
По ГОСТ 7076 |
|
Насыпная плотность, кг/м3 |
200-250 |
200-250 |
250 |
250-300 |
По ГОСТ 11035 |
||||
Усадка, % |
0,15-0,30 |
0,30-0,40 |
0,37-0,40 |
0,38-0,47 |
0,45-0,50 |
По ГОСТ 18616 |
|||
Содержание сухой неотвержденной смолы, % |
25-30 |
25-30 |
11-14 |
25-35 |
Метод экстрагирования |
||||
Удельное электрическое сопротивление*: |
|
|
|
|
|
|
|
По ГОСТ 6433.2 на дисках диаметром 100 мм, толщиной 4 мм |
|
поверхностное, Ом, не менее |
1012 |
1011 |
108 |
1013 |
1013 |
1010 |
|||
объемное, Ом×см, не менее |
1012 |
1010 |
108 |
1012 |
1013 |
1010 |
|||
Тангенс угла диэлектрических потерь при частоте 50 Гц**, не более |
0,14 |
0,40 |
- |
- |
- |
- |
По ГОСТ 6433.4 на дисках диаметром 100 мм, толщиной 4 мм |
||
Диэлектрическая проницаемость при частоте 50 Гц***, не более |
7,8 |
7,5 |
- |
- |
- |
- |
По ГОСТ 6433.4 на дисках диаметром 100 мм, толщиной 4 мм |
||
Электрическая прочность, кВ/мм, не менее |
6,0 |
6,0 |
- |
- |
- |
- |
По ГОСТ 6433.3 на дисках диаметром 100 мм, толщиной 4 мм |
||
___________
* Показатель удельного электрического сопротивления образцов из прессовочной массы определен после выдерживания их при температуре (60 ± 2) °С в течение 4 ч с последующей выдержкой при температуре (20 ± 5) °С не менее 6 ч и относительной влажности воздуха (65 ± 3)%.
** Показатели определяют на образцах после их кондиционирования к течение 24 ч при температуре 50 °С и относительной влажности воздуха менее 20 %. Испытания проводят при температуре 20 °С и относительной влажности воздуха 65 %.
*** Отношение массы абсолютно сухой смолы к массе абсолютно сухой пропитанной прессовочной массы.
Таблица 9
Наименование показателя |
Норма для марок |
Метод испытаний |
|
МДПК-Ба, МДПО-Ба |
МДПК-Ва, МДПО-Ва |
||
Коэффициент трения без смазки при скорости скольжения 0,75м/с и нагрузке 4,9 МПа, не более |
0,09 |
0,08 |
|
Износ при трении качения по стали, 10-3 мг/м, не более |
10 |
12 |
|
Абразивный износ, мм3/м, не более |
3,0 |
3,0 |
ГОСТ 11012 |
Настоящее приложение устанавливает методы испытания образцов масс древесных прессовочных для определения коэффициента трения и износа при трении качения путем скольжения образцов по плоскости стального контртела.
Испытания проводят на машине трения типа СМЦ-2.
Контртело представляет собой диск из стали марки 45 твердостью HR 45-60. Поверхность диска должна иметь шероховатость Ra = 0,16 - 0,32 мкм.
1. ОПРЕДЕЛЕНИЕ КОЭФФИЦИЕНТА ТРЕНИЯ
1.1. Испытания образцов для определения коэффициента трения проводят на машине трения по схеме «колодка-диск» (черт. 2) при сухом трении.
Схема испытания образца для определения коэффициента трения
1 - образец (колодка); 2 - контртело (диск); 3 - термопара
Черт. 2
1.2. Для испытаний применяют образец в виде колодки, вырезанной из цилиндрического кольца, имеющего: наружный диаметр 68 мм, внутренний 50 мм и высоту 10 мм. Схема разметки образца приведена на черт. 3.
Поверхность испытываемого образца не должна иметь трещин, ожогов, вздутий, сколов, пор и других дефектов, видимых невооруженным глазом.
Количество образцов, взятых для испытания от одной партии продукции, должно быть не менее 5.
1.3. Перед испытанием образцы притирают для достижения прилегания их к истираемой поверхности. Притирку образцов проводят скольжением по контртелу при удельной нагрузке 2,45 МПа и скорости скольжения 0,75 м/с (частота вращения контртела 300 об/мин). Полноту прилегания поверхности образца к контртелу определяют через каждые 15 мин притирки при выключенной машине.
Схема разметки образца на заготовки для определения коэффициента трения
1 - отверстие для термопары; 2 - образец (колодка); 3 - заготовка
Черт. 3
Притирка считается законченной, если на всей контактирующей поверхности образца имеются следы износа от металлического контртела. По окончании притирки образцы очищают от продуктов износа волосяной щеткой, а поверхность контртела тщательно промывают растворителем от возможных загрязнений и высушивают. Для промывки используют ацетон марки А по ГОСТ 2718.
1.4. Для проведения испытаний образец (колодку) закрепляют в держателе машины в таком положении, которое он занимал во время притирки, если последний после притирки вынимался из гнезда держателя. На испытываемый образец прикладывают нагрузку, обеспечивающую заданную удельную нагрузку, включают машину и начинают испытание.
Величину удельной нагрузки и скорости скольжения принимают по режимам, указанным в нормативно-технической документации на испытываемый материал.
1.5. В процессе испытания измеряют силу (момент) трения и температуру граничного слоя образца.
Отсчет силы трения (момент) и температуры нагрева проводят через 5 мин после начала испытания или записывают на диаграммной ленте автоматического потенциометра.
Температуру трения граничного слоя испытываемого образца определяют с помощью хромель-копелевой термопары по показанию потенциометра. Спай термопары помещают в отверстие, расположенное на расстоянии 2 мм от поверхности трения образца. Размер отверстия на образце должен соответствовать размеру спая термопары и обеспечивать плотное прилегание.
В начальный период испытаний образцы прирабатываются к поверхности контртела и степень приработки характеризуется стабилизацией момента трения и температуры в зоне контакта с контртелом. Испытание считают законченным по достижении постоянной силы (момента) трения, но не ранее чем через 30 мин после начала испытания. Образец после испытания не должен иметь следов выкрашивания (задиров) и обугливания, а также признаков раздавливания и расплавления.
1.6. Коэффициент трения (f) вычисляют по формуле
,
где Мтр - момент трения, определяемый по тарировочному графику в соответствии с показаниями потенциометра, Н×см (кгс×см);
Q - нагрузка, прилагаемая на испытываемый образец, Н (кгс).
За результат испытаний принимают среднее арифметическое показателей пяти параллельных определений.
1.7. Результаты испытаний оформляют протоколом, который должен содержать:
наименование и марку материала;
наименование предприятия-изготовителя;
количество испытанных образцов;
условия проведения испытаний (удельную нагрузку, скорость скольжения, со смазкой или без смазки);
коэффициент трения каждой группы образцов;
дату испытания;
обозначения настоящего стандарта.
2. ОПРЕДЕЛЕНИЕ ИЗНОСА ПРИ ТРЕНИИ КАЧЕНИЯ
2.1. Испытания МДП на износ (истирание) проводят при сухом трении качения с проскальзыванием по плоскости стального контртела по схеме «вал - втулка» (черт. 4).
2.2. Для испытаний применяют образец в виде втулки диаметром: наружным 40 мм, внутренним 16 мм и высотой 10 мм. На истираемой поверхности образца не должно быть сколов, пор, заусенцев, вздутий, ожогов и других дефектов, видимых невооруженным глазом.
Количество испытываемых образцов для каждой партии продукции должно быть не менее 5. Режим изготовления образцов должен быть указан в нормативно-технической документации на материал. Перед испытанием контактирующие поверхности образца и контртела протирают ацетоном (марка А по ГОСТ 2768).
2.3. Испытание образца включает следующее:
определение плотности взвешиванием перед испытанием;
притирка к истирающей поверхности контртела;
истирание на определенном пути скольжения;
определение потери массы при испытании.
2.4. Плотность испытываемого образца определяют методом обмера и взвешивания по ГОСТ 15139.
2.5. Для испытания образец (втулку) закрепляют в соответствующем держателе, задают нагрузку, включают машину и проводят истирание при заданной частоте вращения контртела.
2.6. Испытания проводят при частоте вращения контртела (вала) 500 об/мин и постоянной нагрузке 20 Н (кгс). Процент проскальзывания принимают равным 10 %.
Допускается проводить испытание при других режимах по требованию потребителя материала.

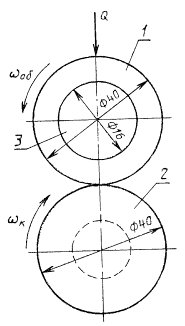

Схема испытания образца при трении качения
1 - образец (втулка); 2 - контртело (вал); 3 - держатель образца
Черт. 4
2.7. При проведении испытаний образец предварительно подвергают притирке к истирающей поверхности контртела с последующим взвешиванием, при этом длина пути истирания должна быть не менее 1000 м. Притирка считается законченной, если на всей истираемой поверхности образца появляются следы износа.
Притертый образец очищают волосяной щеткой от продуктов износа и взвешивают.
2.8. В процессе испытания определяют потерю массы образца путем взвешивания его на аналитических весах с погрешностью не более 0,001 г (1 мг).
Общая длина пути истирания каждого испытываемого образца должна быть не менее 3000 м (без учета длины пути истирания при притирке образца).
Рекомендуется контролировать массу испытываемого образца через каждые 1000 м пройденного пути истирания. Длину пути истирания (L) в метрах вычисляют по формуле
L = p×D×n,
где D - наружный диаметр контртела (вала);
n - число оборотов контртела за заданный промежуток времени испытания, определяемое по счетчику.
2.9. За показатель износа образца принимают величину уменьшения массы образца в граммах на 1 м пути истирания. Показатель износа каждого образца (Gi) в г/м (мг/м) вычисляют с точностью до 0,1 мг/м по формуле
,
где q - масса образца до испытания, г (мг);
q1 - масса образца после испытания, г (мг);
li - длина пути истирания образца с учетом заданного процента скольжения, м.
2.10. За результат испытаний принимают среднее арифметическое значение показателей износа трех образцов.
2.11. Испытания образцов проводят в помещении при температуре воздуха (25 ± 5) °С и относительной влажности (65 ± 5) %.
2.12. Запись результатов испытаний оформляют протоколом, в котором указывают:
наименование и марку материала;
наименование предприятия-изготовителя;
количество образцов, взятых для испытания;
заданный режим испытания;
показатель износа каждого образца;
средний показатель износа материала;
дату испытания;
обозначение настоящего стандарта.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством лесной промышленности СССР
ИСПОЛНИТЕЛИ
Г. С. Черкасов, Л. Г. Галюк, С. Н. Мирошнеченко
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 26.06.89 № 1993
3. Взамен ГОСТ 11368-79
4. Срок первой проверки - 1993 г.
