ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЕДИНАЯ СИСТЕМА ТЕХНОЛОГИЧЕСКОЙ ДОКУМЕНТАЦИИ

ФОРМЫ И ПРАВИЛА ОФОРМЛЕНИЯ
ДОКУМЕНТОВ НА ТЕХНИЧЕСКИЙ КОНТРОЛЬ

ГОСТ 3.1502-85

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

РАЗРАБОТАН Государственным комитетом СССР по стандартам

ИСПОЛНИТЕЛИ

В. Ф. Курочкин, канд. техн. наук; Б. С. Мендриков; Е. А. Лобода; А. Ю. Шабурин

ВНЕСЕН Государственным комитетом СССР по стандартам

Начальник Управления машиностроения Л. Л. Акинфиев

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 28 ноября 1985 г. № 3755

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗ АССР

Единая система технологической документации

ФОРМЫ И ПРАВИЛА ОФОРМЛЕНИЯ ДОКУМЕНТОВ НА
ТЕХНИЧЕСКИЙ КОНТРОЛЬ

Unified system for technological documentation.

Forms and rules of making documents
on technical control

ГОСТ
3.1502-85

Взамен
ГОСТ 3.1502-74

Постановлением Государственного комитета СССР по стандартам от 28 ноября 1985 г. № 3755 срок введения установлен

с 01.01.87

Настоящий стандарт устанавливает формы и правила оформления следующих технологических документов (далее - документов), разрабатываемых с применением различных методов проектирования, на технологические процессы (ТП) и операции технического контроля, применяемых при изготовлении или ремонте изделий и их составных частей: ведомость операций (ВОП); операционная карта (ОК).

ФОРМЫ И ПРАВИЛА ОФОРМЛЕНИЯ ДОКУМЕНТОВ НА ТЕХНИЧЕСКИЙ КОНТРОЛЬ

1. ВОП технического контроля используется для операционного описания технологических операций технического контроля в технологической последовательности с указанием переходов, технологических режимов и данных о технологической оснастке и норм времени, в случае наличия в ТП большого количества операций технического контроля, удобства и рациональности применения данного вида документа на рабочих местах.

2. ВОП должна применяться совместно с МК или КТП.

3. ВОП следует выполнять на формах 1 и 1а в соответствии с требованиями табл. 1.

4. ОК следует выполнять на формах 2 и 2а в соответствии с требованиями табл. 1.

5. Размеры граф форм документов следует выбирать из табл. 1 исходя из шага печатающих устройств - 2,6 мм и интервала - 4,25 мм.

6. Разделение граф форм - по ГОСТ 3.1118-82.

7. Общие требования к формам, бланкам и документам - по ГОСТ 3.1104-81.

Таблица 1

Номер графы	Наименование (условное обозначение) графы	Содержание информации	Размер графы, мм	Количество знаков
1	-	Обозначение служебного символа и порядковый номер строки, например, М01; Б02	13	5
2	-	Краткая форма записи наименования марки материала по ГОСТ 3.1104-81 Примечание. Для сборочных единиц графа не заполняется	234	90
3	Цех	Номер (код) цеха, в котором выполняется операция	10,4	4
4	Уч.	Номер (код) участка в конвейере, поточной линии и т. д.	10,4	4
5	РМ	Номер (код) рабочего места	10,4	4
6	Опер.	Номер операции в технологической последовательности	13	5
7	Код, наименование операции	Код операции по Общесоюзному классификатору технологических операций, наименование операции. Примечание. Допускается код операции не указывать.	75,4	29
8	Обозначение документа	Обозначение документов, инструкций по охране труда, применяемых при выполнении данной операции. Состав документов следует указывать через разделительный знак «;», с возможностью переноса информации на последующие строки	153,4	59
9	Код, наименование оборудования	Код оборудования по классификатору, краткое наименование оборудования, его инвентарный номер. Информацию следует указывать через разделительный знак «;» Допускается взамен краткого наименования оборудования указывать его модель. Допускается не указывать инвентарный номер.	234	90
10	Т_о	Суммарное основное время на операцию	20,8	8
11	Т_в	Суммарное вспомогательное время на операцию	18,2	7
12	Контролируемые параметры	Параметры, по которым идет технический контроль	65	25
13	Код средств ТО	Код, обозначение средств технологического оснащения (ТО) по классификатору и НТД	65	25
14	Наименование средств ТО	Краткое наименование средств технологического оснащения	104	40
15	Объем и ПК	Объем контроля (в шт.; %) и периодичность контроля (ПК) (в час; в смену и т. д.)	20,8	8
16	То/Тв	Основное или вспомогательное время на переходе	18,2	7
17	-	Резервная графа. Заполняется информацией на усмотрение разработчика	104	40
18	Наименование операции	Наименование операции	143	55
19	Наименование, марка материала	См. правила заполнения графы 2	124,8	48
20	МД	Масса контролируемой детали (сборочной единицы, изделия) по конструкторской документации	18,2	7
21	Наименование оборудования	См. правила заполнения графы 9	104	40
22	Обознач. ИОТ	Обозначение инструкции по охране труда	39	15

___________

* Допускается не заполнять графу при наличии соответствующего НТД.

Примечания:

1. В графе «Количество знаков» указано количество знаков, соответствующее ширине данной графы. Наибольшее количество знаков, вносимых в графы, на один знак меньше количества знаков, указанных в табл. 2.

2. Для документов, заполняемых рукописным способом, размеры граф допускается округлять до ближайшего целого числа.

8. При автоматизированном проектировании ТП (операций) допускается выполнять формы документов с размерами, учитывающими наибольшее количество знаков, соответствующих алфавитно-цифровых печатающих устройств. Ширину формата следует изменять за счет размеров граф указанных в табл. 2.

Таблица 2

Наименование документа	Номера форм документов	Графы форм документов, изменяемых при автоматизированном проектировании
ВОП	1 и 1a	2, 8, 9, 14
ОК	2 и 2а	12, 18, 21

9. Формам документов, предназначенным для автоматизированного проектирования, присваиваются номера соответствующих форм, предназначенных для ручного проектирования.

10. Бланкам форм документов, применяемым в условиях САПР, присваиваются номера соответствующих форм, предназначенных для ручного проектирования с обязательным добавлением аббревиатуры «САПР», например, «Форма 1 САПР».

11. Для описания ТП, операций и переходов технического контроля используются способ заполнения, при котором информацию вносят построчно несколькими типами строк. Каждому типу строки соответствует свой служебный символ.

12. Правила и порядок применения служебных символов «М», «А», «Б», «О», «Т» по ГОСТ 3.1118-82.

13. Простановка конкретных данных по выбранным значениям параметров технологических режимов и данных по трудозатратам осуществляется разработчиком документов после текстового описания содержания операции (перехода) в строке со служебным символом «Р», выполняемой в соответствии с табл. 1.

14. При описании операций технического контроля следует применять полную или краткую форму записи содержания переходов.

15. Полную форму записи следует выполнять на всю длину строки с включением граф «Объем и ПК» и «То/Тв», с возможностью переноса информации на последующие строки.

Данные по применяемым средствам измерений следует записывать всегда с новой строки.

16. Краткую форму записи следует применять только при проверке контролируемых размеров и других данных, выраженных числовыми значениями. В этом случае текстовую запись применять не следует, а необходимо указать только соответствующие параметры, например, Æ 47 + 0,039; U = 100 B + 5.

17. Данные по применяемым средствам технологического оснащения следует записывать исходя из их возможностей, т. е. к каждому контролируемому размеру (параметру) или к группе контролируемых размеров (параметров).

18. Особые указания к отдельным контролируемым размерам или параметрам, следует выполнять после записи соответствующих данных с новой строки по всей длине, с возможностью переноса информации на последующие строки.

19. Пример оформления ОК технического контроля, выполненный на форме 2, приведен в рекомендуемом приложении 1.

20. Допускается разработку ОК на формах ВОП.

21. При проектировании ТП (операций) технического контроля допускается применение маршрутной карты по ГОСТ 3.1118-82 в качестве: карты технологического процесса (КТП); карты типового и группового ТП (КТТП); ОК; ВОП, с добавлением строки со служебным символом «Р».

22. Пример оформления ОК технического контроля выполненный на форме МК по ГОСТ 3.1118-82 приведен в рекомендуемом приложении 2.

23. При необходимости графических изображений к текстовым документам их следует выполнять на формах карты эскизов по ГОСТ 3.1105-84.

В целях рационального сокращения объема разрабатываемой документации и при условии выполнения графических изображений без применения средств механизации и автоматизации, допускается нижнюю часть ВОП и ОК использовать (на уровне 6-8 строк) под графические изображения или, при отсутствии графических изображений здесь следует размещать текстовую информацию соответствующего типа строки.

24. Выбор состава документов и правила оформления комплектов документов на единичные технологические процессы (операции) следует выполнять по ГОСТ 3.1119-83, на типовые и групповые технологические процессы (операции) по ГОСТ 3.1121-84.

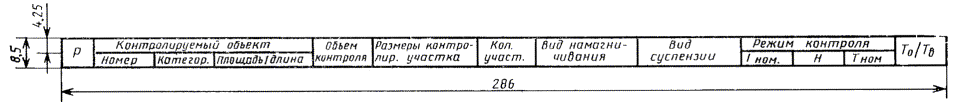

25. При проектировании ОК и ВОП (отдельных) видов технического контроля (по «Общесоюзному классификатору технологических операций») следует графы строки со служебным символом «Р» изменить в соответствии с конкретными режимами данного вида контроля (см. рекомендуемое приложение 3).
