ТИПОВЫЕ ТЕХНОЛОГИЧЕСКИЕ КАРТЫ
НА ПРОИЗВОДСТВО ОТДЕЛЬНЫХ ВИДОВ РАБОТ

РАЗДЕЛ 01

ТИПОВАЯ ТЕХНОЛОГИЧЕСКАЯ КАРТА
НА ЗЕМЛЯНЫЕ РАБОТЫ

1.01.01.79

КОМПЛЕКСНО-МЕХАНИЗИРОВАННЫЙ ТЕХНОЛОГИЧЕСКИЙ
ПРОЦЕСС УСТРОЙСТВА КОТЛОВАНОВ ПРОМЫШЛЕННЫХ
ОБЪЕКТОВ ОБЪЕМОМ ДО 100,0 тыс. м³ В ЗИМНИХ УСЛОВИЯХ

РАЗРАБОТАНА

Институтом "Красноярский

ПромстройНИИпроект" Минуралсибстроя СССР

Главный инженер института Б.П. Запятой

Начальник отдела Л.Ф. Галимова

Главный инженер проекта Е.В. Каминов

СОГЛАСОВАНО

Отделом механизации и технологии

строительства Госстроя СССР

Письмо от 14.12.1988 г. № 23-712

Срок ввода 1 февраля 1989 г.

МОСКВА - 1989

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Типовая технологическая карта комплексно-механизированного технологического процесса выполнена для производства работ по устройству котлованов промышленных объектов объемом до 100,00 тыс. м³ в зимних условиях.

1.2. За основу карты приняты чертежи рабочего проекта цеха офсетных пластин с административно-бытовым корпусом (шифр 888), разработанного институтом ПромстройНИИпроект (г. Красноярск).

1.3. Глубина котлована и размеры в плане заданы исходя из габаритов фундаментов с учетом песчаной подготовки.

Объем котлована - 82000 м³.

Размеры котлована в плане - 207,50´72,00 м.

Глубина котлована - 5,0 м.

1.4. Характеристика местных условий

Строительство ведется в 5-й температурной зоне.

Согласно инженерно-геологическим изысканиям основанием для фундаментов служит суглинистый грунт с примесью супеси.

Максимальный уровень грунтовых вод соответствует относительной отметке, равной - 6,0 м.

Глубина промерзания - 1,0 м.

Расстояние транспортирования разработанного грунта в отвал - 1,5 км.

1.5. Работы ведутся в три смены во вторую треть зимы. Подготовку участка производят в теплое время года.

1.6. Варианты комплексов средств механизации приведены в табл. 1.

1.7. В качестве конечного измерителя принято 1000 м³ разработанного грунта.

1.8. Привязка ТТК к местным условиям строительства заключается в уточнении объемов работ, калькуляции затрат труда и заработной платы, графика производства работ.

Варианты комплексов средств механизации

Таблица 1

Технологическая операция	Состав средств механизации
Технологическая операция	Вариант I	Вариант II	Вариант III
Рыхление грунта	Рыхлитель ДП-26С	Рыхлитель ДП-26С	Рыхлитель ДП-26С
Разработка грунта	Экскаватор ЭО-5122 с оборудованием прямая лопата с ковшом вместимостью 1,6 м³	Скрепер ДЗ-13 на тягаче БелАЗ-531 с ковшом вместимостью 15 м³	Экскаватор ЭО-5123 ХЛ с оборудованием обратная лопата с ковшом вместимостью 1,6 м³
Работа трактора-толкача	-	Трактор-толкач Т-130.1.Г-1	-
Транспортирование грунта	Автомобиль-самосвал КрАЗ-256-61	Скрепер ДЗ-13	Автомобиль-самосвал КрАЗ 3-256-61
Зачистка дна котлована	Бульдозер ДЗ-110В	Бульдозер ДЗ-27С	Бульдозер ДЗ-27С

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

2.1. К началу работ необходимо иметь:

схему разбивки котлована с нанесением существующих подземных коммуникаций;

проект производства работ.

2.2. Участок разработки грунта подготавливают в теплое время года до начала промерзания грунта.

Предварительная подготовка включает:

срезку и перемещение растительного слоя грунта в отвал;

рыхление грунта на глубину 30 - 35 см для предохранения от промерзания с одновременным разравниванием грунта с помощью бороны, закрепленной на бульдозере-рыхлителе.

2.3. В зимнее время для предохранения грунта от промерзания рекомендуется накапливать снежный покров. Для снегозадержания устраивают валы из снега, располагая их перпендикулярно господствующему ветру.

2.4. Настоящий комплексно-механизированный процесс состоит из подготовительных и основных операций.

2.5. К подготовительным операциям относятся:

предварительная разбивки осей и контура котлована;

очистка площади котлована от снега;

устройство временного освещения;

окончательные разбивочные работы.

2.6. К основным операциям относятся:

предварительное рыхление верхнего мерзлого слоя грунта;

разработка котлована до проектных отметок;

транспортирование разработанного грунта за пределы строительной площадки;

зачистка дна котлована.

2.7. Разработка котлована производится комплексом машин, включающим бульдозерно-рыхлительный агрегат, экскаватор (скрепер), автомобили-самосвалы. Марки механизмов зависят от принятого к производству работ варианта комплекса средств механизации.

Количество экскаваторов (скреперов) определяют из условия увязки по производительности механизмов, участвующих в разработке котлована.

2.8. Рыхление грунта производят последовательно по захваткам. Размеры захваток соответствуют проходкам экскаватора (скрепера) при разработке грунта.

Рыхление осуществляется бульдозером-рыхлителем продольными проходками через 0,7 м с последующими поперечными проходками под углом 60° к предыдущим.

При разработке грунта экскаватором рыхление производится на глубину 0,7 м за два прохода бульдозера-рыхлителя. Последующие 0,3 м замерзшего слоя разрабатываются ковшом экскаватора без предварительного рыхления.

При разработке грунта скрепером производится послойное рыхление грунта на всю глубину котлована с предварительной разработкой и удалением каждого разрыхленного слоя.

2.9. Технология производства работ для первого варианта.

Рыхление верхнего слоя грунта производится бульдозером-рыхлителем ДЗ-116В (рыхлитель ДП-26С на базе трактора Т-130М.Г-1 с бульдозерным оборудованием ДЗ-110В).

Разработку грунта в котловане производят одновременно четыре экскаватора марки ЭО-5122 с оборудованием прямая лопата, двигаясь с интервалом, равным 25 м.

Оптимальное расстояние между двумя последовательными стоянками принимается равным разности между наибольшим и наименьшим радиусами резания на уровне стоянки экскаватора.

Транспортирование грунта за пределы строительной площадки производится автомобилями-самосвалами.

Зачистку дна котлована производят бульдозером ДЗ-110В.

Разработка грунта ведется с недобором грунта 0,15 м до проектной отметки дна котлована. Перебор грунта не допускается.

2.10. Технология производства работ для второго варианта.

Разработка грунта в котловане и его транспортирование в отвал производится скреперами ДЗ-13 в количестве 6 штук, обслуживаемыми трактором-толкачом ДЗ-120 на базе трактора Т-130.1.Г-1.

Разрабатывают грунт горизонтальными слоями по всей площади котлована, набирая тонкой прямой стружкой при прямолинейном движении скрепера последовательными проходками с небольшим уклоном в сторону набора. Длина проходки равна длине пути набора грунта скрепером.

Каждый слой предварительно разрыхляется бульдозером-рыхлителем ДЗ-94С.

2.11. Технология производства работ для третьего варианта.

Рыхление верхнего слоя грунта производят бульдозером-рыхлителем ДЗ-94С.

Для разработки грунта в котловане используется одновременно 5 экскаваторов марки ЭО-5123ХЛ с оборудованием обратная лопата. Разработка ведется с недобором грунта 0,2 м до проектной отметки.

Транспортирование грунта за пределы строительной площадки осуществляется автомобилями-самосвалами.

Зачистка дна котлована производится бульдозером ДЗ-27С.

2.12. При ведении работ требуется соблюдать требования СНиП 3.02.01-87 "Земляные сооружения, основания и фундаменты".

2.13. Схемы производства работ приведены на листах 5, 6, 7.

2.14. Калькуляции затрат труда и заработной платы на весь объем работ приведены в табл. 3, 4, 5.

Расчеты в калькуляциях выполнены для Свердловской области, находящейся в 5-й температурной зоне. При разработке котлована грунт принят II и IIм группы.

Коэффициенты к нормам времени и расценкам, применяемые при разработке немерзлых грунтов в зимнее время, не учтены.

При привязке типовой технологической карты к местным условиям необходимо пересчитать калькуляции. При этом учитываются усредненные коэффициенты на зимнее удорожание соответствующих видов работ в зависимости от месяца строительства и температурной зоны (ЕНиР, Общая часть, Приложение 3).

2.15. Графики производства работ на конечный измеритель - 1000 м³ разработанного грунта приведены в табл. 6, 7, 8.

4. КАЛЬКУЛЯЦИИ ЗАТРАТ ТРУДА, МАШИННОГО ВРЕМЕНИ, ЗАРАБОТНОЙ ПЛАТЫ

4.1. ВАРИАНТ I

Таблица 3

Наименование процесса	Единица измерения	Объем работ	Обоснование (ЕНиР и др. нормы)	Норма времени		Расценка, руб.-коп.		Затраты труда		Заработная плата, руб.-коп.		Время пребывания машины на объекте, маш.-ч	Заработная плата машиниста с учетом пребывания машины на объекте, руб.-коп.
				рабочих, чел.-ч	машиниста, чел.-ч (маш.-ч)	рабочих	машиниста	рабочих, чел.-ч	машиниста, чел.-ч (маш.-ч)	Заработная плата, руб.-коп.
				рабочих, чел.-ч	машиниста, чел.-ч (маш.-ч)	рабочих	машиниста	рабочих, чел.-ч	машиниста, чел.-ч (маш.-ч)	рабочих	машиниста
Срезка растительного слоя грунта с поверхности котлована	1000 м²	19,4	§Е2-1-5, № 3а	-	0,66 (0,66)	-	0-70	-	12,80 (12,80)	-	13-58	12,8	13-58
Перемещение растительного слоя на расстояние 20 м	100 м³	38 8	§Е2-1-22, т. 2, № 5а + 5г	-	0,67 (0,67)	-	0-68,9	-	25,22 (25,22)	-	26-73	25,22	26-73
Рыхление грунта на поверхности котлована для предохранения от промерзания на глубину 0,35 м	100 м³	61,7	§Е2-1-1, т. 2, № 2а	-	0,15 (0,15)	-	0-15,9	-	9,25 (9,25)	-	9-81	9,25	9-81
Очистка площади котлована от снега за два прохода бульдозера	1000 м²	21,1	Применит. §Е2-1-35, № 4а, к = 2	-	0,4 (0,4)	-	0-42,4	-	8,44 (8,44)	-	8-94	8,44	8-94
Рыхление мерзлого грунта на поверхности котлована на глубину 0,7 м за два прохода бульдозера-рыхлителя	100 м³	123,4	§Е2-1-2, т. 2, № 1б	-	1,2 (1,2)	-	1-27	-	148,08 (148,08)	-	156-71	148,08	156-71
Разработка грунта в котловане экскаватором прямая лопата с ковшом вместимостью 1,6 м³
грунт IIм группы	100 м³	176,3	§Е2-1-8, т. 7, № 3в	-	1,8 (0,9)	-	1-84	-	317,34 (158,67)	-	324-39	143,67	324-39
грунт II группы	100 м³	644,0	§Е2-1-8, т. 7, № 3б	-	1,5 (0,75)	-	1-53	-	966,0 (483,0)	-	985-32	446,33	985-32
Разгрузка и погрузка автомобиля-самосвала грузоподъемностью 12 т	т	155857,0	ЕН от 13.03.87 № 153/6-142	-	0,0125 (0,0125)	-	0-01,06	-	1948,21 (1948,21)	-	1652-08	1948,21	1652-08
Транспортирование грунта автомобилями-самосвалами грузоподъемностью 12 т на расстояние 1,5 км	т×км	?33785,0	ЕН от 13.03.87 № 153/6-142	-	0,0045 (0,0045)	-	0-00,38	-	1052,03 (1052,03)	-	888,38	1004,87	1192-30
Зачистка дна котлована бульдозером за два прохода	1000 м²	15,35	Применит. §Е2-1-36, № 4а, к = 2	-	0,54 (0,54)	-	0-57,2	-	8,28 (8,28)	-	8-78	8,28	8-78
Очистка землевозных дорог от снега бульдозером за два прохода, устройство снегозадержания	1000 м²	98,0	Применит. §Е2-1-35, № 4а, к = 2	-	0,40 (0,40)	-	0-42,4	-	39,20 (39,20)	-	41-50	73,73	77-41
Итого:
На объем работ	100 м³	820,3							4534,85 (3893,18)		4116-22	3828,88	4456-05
На конечный измеритель (1000 м³ грунта)	1000 м³	1,0							55,28 (47,46)		50-17	46,67	54-32

4.2. ВАРИАНТ II

Таблица 4

Наименование процесса	Единица измерения	Объем работ	Обоснование (ЕНиР и др. нормы)	Норма времени		Расценка, руб.-коп.		Затраты труда		Заработная плата, руб.-коп.		Время пребывания машины на объекте, маш.-ч	Заработная плата машиниста с учетом пребывания машины на объекте, руб.-коп.
				рабочих, чел.-ч	машиниста, чел.-ч (маш.-ч)	рабочих	машиниста	рабочих, чел.-ч	машиниста, чел.-ч (маш.-ч)	Заработная плата, руб.-коп.
				рабочих, чел.-ч	машиниста, чел.-ч (маш.-ч)	рабочих	машиниста	рабочих, чел.-ч	машиниста, чел.-ч (маш.-ч)	рабочих	машиниста
Срезка растительного слоя с поверхности котлована	1000 м²	19,4	§Е2-1-5, № 3а	-	0,66 (0,66)	-	0-70	-	12,80 (12,80)	-	13-58	12,80	13-58
Перемещение растительного слоя на расстояние 20 м	100 м³	38,8	§Е2-1-22, т. 2, № 5а + 5г	-	0,65 (0,65)	-	0-68,9	-	25,22 (25,22)	-	26-73	25,22	26-73
Рыхление грунта на поверхности котлована для предохранения от промерзания на глубину 0,35 м	100 м³	61,7	§Е2-1-1, т. 2, № 2а	-	0,15 (0,15)	-	0-15,9	-	9,25 (9,25)	-	9-81	9,25	9-81
Очистка площади котлована от снега за два прохода бульдозера	1000 м²	21,1	Применит. §Е2-1-35, № 4а, к = 2	-	0,4 (0,4)	-	0-42,4	-	8,44 (8,44)	-	8-94	8,44	8-94
Рыхления грунта для возможности разработки скрепером				-		-		-		-
грунт IIм группы	100 м³	176,3	§Е2-1-2, т. 2, № 1б	-	1,20 (1,20)	-	1-27	-	211,56 (211,56)	-	233-90	211,56	223-90
грунт II группы	100 м³	644,0	§Е2-1-1, т. 2, № 2а	-	0,15 (0,15)	-	0-15,9	-	96,60 (96,60)	-	102-39	96,60	102-39
Разработка грунта в котловане и транспортирование его на расстояние 1,5 км самоходным скрепером с ковшом вместимостью 15 м³
грунт IIм группы	100 м³	176,30	§Е2-1-21, т. 1, № 1з + 3з	-	2,96 (2,96)	-	3-57,4	-	521,84 (521,84)	-	630-09	521,84	630-09
грунт II группы	100 м³	644,0	§Е2-1-21, т. 1, № 1з + 3з	-	2,96 (2,96)	-	3-57,4	-	1906,24 (1906,24)	-	2301-65	1692,97	2301-65
Обслуживание скреперов трактором-толкачом	100 м³	820,3	§Е2-1-21, Примеч. 1	-	0,49 (0,49)	-	0-59,5	-	404,68 (404,68)	-	488-07	369,13	488-07
Разработка и перемещение грунта на расстояние до 10 м в местах, недоступных для разработки скрепером				-		-		-		-
мерзлого разрыхленного	100 м³	2,8	§Е2-1-23, № 1б	-	0,48 (0,48)	-	0-58,1	-	1,34 (1,34)	-	1-62,6	1,34	1-62,6
немерзлого	100 м³	11,2	§Е2-1-22, т. 2, № 5б	-	0,41 (0,41)	-	0-43,5	-	4,6 (4,6)	-	4-87	74,12	77-82
Зачистка дна котлована бульдозером за два прохода	1000 м²	15,35	Применит. §Е2-1-36, № 4а , к = 2	-	0,54 (0,54)	-	0-57,2	-	8,28 (8,28)	-	8-78	8,28	8-78
Очистка землевозных дорог от снега бульдозером за два прохода, устройство снегозадержания	1000 м²	98,0	Применит. §Е2-1-35, № 4а , к = 2	-	0,4 (0,4)	-	0-42,4	-	39,20 (39,20)	-	41-50	51,60	54-18
Итого:
На объем работ	100 м³	820,3							3250,35 (3250,35)	-	3861-53	3082,67	3947-56
На конечный измеритель (1000 м³ грунта)	1000 м³	1,0							39,62 (39,62)	-	47-07	37,58	48-12

4.3. ВАРИАНТ III

Таблица 5

Наименование процесса	Единица измерения	Объем работ	Обоснование (ЕНиР и др. нормы)	Норма времени		Расценка, руб.-коп.		Затраты труда		Заработная плата, руб.-коп.		Время пребывания машины на объекте, маш.-ч	Заработная плата машиниста с учетом пребывания машины на объекте, руб.-коп.
				рабочих, чел.-ч	машиниста, чел.-ч (маш.-ч)	рабочих	машиниста	рабочих, чел.-ч	машиниста, чел.-ч (маш.-ч)	Заработная плата, руб.-коп.
				рабочих, чел.-ч	машиниста, чел.-ч (маш.-ч)	рабочих	машиниста	рабочих, чел.-ч	машиниста, чел.-ч (маш.-ч)	рабочих	машиниста
Срезка растительного слоя с поверхности котлована	1000 м²	19,4	§Е2-1-5, № 3а	-	0,66 (0,66)	-	0-70	-	12,80 (12,80)	-	13-58	12,80	13-58
Перемещение растительного слоя на расстояние 20 м	100 м³	38,8	§Е2-1-22, т. 2, № 5а + 5г	-	0,65 (0,65)	-	0-68,9	-	25,22 (25,22)	-	26-73	25,22	26-73
Рыхление грунта на поверхности котлована для предохранения от промерзания на глубину 0,35 м	100 м³	61,7	§Е2-1-1, т. 2, № 2а	-	0,15 (0,15)	-	0-15,9	-	9,25 (9,25)	-	9-81	9,25	9-81
Очистка площади котлована от снега за два прохода бульдозера	1000 м²	21,1	Применит. §Е2-1-35, № 4а, к = 2	-	0,4 (0,4)	-	0-42,4	-	8,44 (8,44)	-	8-94	8,44	8-94
Рыхление мерзлого грунта на поверхности котлована на глубину 0,7 м за два прохода бульдозера-рыхлителя	1000 м³	123,4	§Е2-1-2, т. 2, № 1б	-	1,2 (1,2)	-	1-27	-	148,08 (148,08)	-	156-71	148,08	156-71
Разработка грунта в котловане экскаватором обратная лопата с ковшом вместимостью 1,6 м³
грунт IIм группы	100 м³	176,3	§Е2-1-11, т. 7, № 7в	-	2,8 (1,4)	-	2-86	-	493,64 (246,82)	-	504-21	429,64	504-21
грунт II группы	100 м³	644,0	§Е2-1-1, т. 7, № 7б	-	2,2 (1,1)	-	2-24	-	1416,80 (708,40)	-	1442-56	390,66	1442-56
Разгрузка и погрузка автомобиля-самосвала грузоподъемностью 12 т	т	155857,0	ЕН от 13.03.87 № 153/6-142	-	0,0125 (0,0125)	-	0-01,06	-	1948,21 (1948,21)	-	1652-06	1948,21	1652-08
Транспортирование грунта автомобилями-самосвалами грузоподъемностью 12 т не расстояние 1,5 км	т×км	233785,0	ЕН от 13.03.87 № 153/6-142	-	0,0045 (0,0045)	-	0-003,8	-	1052,03 (1052,03)	-	888-38	1004,87	888-38
Зачистка дна котлована бульдозером за два прохода	1000 м²	15,35	Применит. §Е2-1-36, № 4а, к = 2	-	0,54 (0,54)	-	0-57,2	-	8,28 (8,28)	-	8-78	8,28	8-78
Очистка землевозных дорог от снега бульдозером за два прохода, устройство снегозадержания	1000 м²	98,0	Применит. §Е2-1-35, № 4а, к = 2	-	0,4 (0,4)	-	0-42,2	-	39,20 (39,20)	-	41-50	81,95	86-04
Итого:
На объем работ	100 м³	820,3							5161,95 (4206,73)		4753-28	4067,40	4797-32
На конечный измеритель (1000 м³ грунта)	1000 м³	1,0							62,92 (51,28)	-	57-94	49,58	58-48

5. ГРАФИКИ ПРОИЗВОДСТВА РАБОТ НА 1000 м³ ГРУНТА

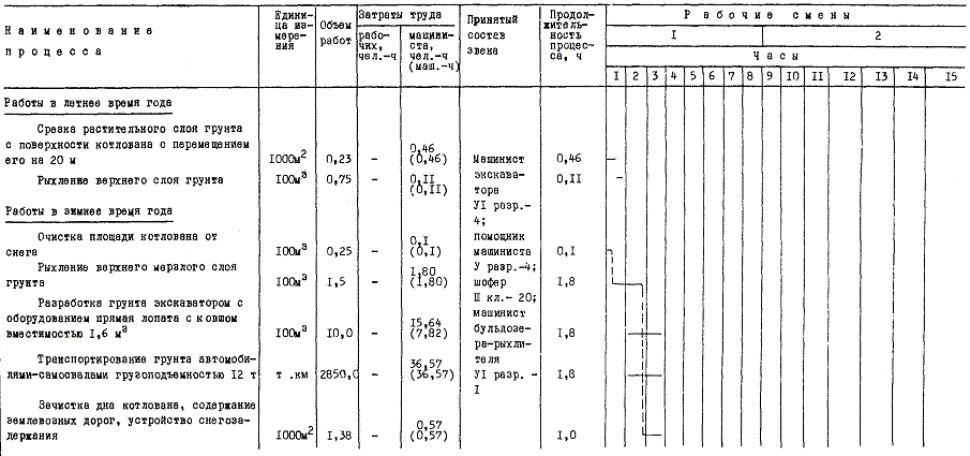

5.1. ВАРИАНТ I

Таблица 6

5.2. ВАРИАНТ II

Таблица 7

5.3. ВАРИАНТ III

Таблица 8

6. МАТЕРИАЛЬНО-ТЕХНИЧЕСКИЕ РЕСУРСЫ

6.1. Формирование комплекса машин и механизмов производят в соответствии с указаниями "Методических рекомендаций по построению комплексно-механизированных процессов производства земляных работ" (ЦНИИОМТП Госстроя СССР, Москва, 1982 г.).

6.2. Потребность в машинах, механизмах, инструменте приведена в табл. 9.

Таблица 9

Наименование	Марка, техническая характеристика	Количество по вариантам			Назначение
Наименование	Марка, техническая характеристика	I	II	III	Назначение
Экскаватор	ЭО-5122 с оборудованием прямая лопата с ковшом вместимостью 1,6 м³	4			Разработка грунта
Экскаватор	ЭО-5123ХЛ с оборудованием обратная лопата с ковшом вместимостью 1,6 м³			5	То же
Самоходный скрепер	ДЗ-13 с ковшом вместимостью 15 м³ Базовая машина-тягач БелАЗ-531		6		Разработка и транспортирование грунта
Трактор-толкач	ДЗ-120 на базе трактора Т-130.1.Г-1	-	1	-	Подталкивание грунта для лучшего заполнения ковша
Бульдозер-рыхлитель	ДЗ-94С (бульдозер ДЗ-27С с рыхлителем ДП-26С на базе гусеничного трактора Т-130.1.Г-1)	-	1	1	Зачистка дна котлована, рыхление грунта
Бульдозер-рыхлитель	ДЗ-116В (бульдозер ДЗ-110В с рыхлителем ДП-26С на базе гусеничного трактора Т-130М.Г-1)	1	-	-	То же
Автомобиль-самосвал	КрАЗ-256-Б1 грузоподъемностью 12 т	4	-	4	Транспортирование грунта
Теодолит	ГОСТ 10529-86	1	1	1	Геодезические работы
Нивелир	НВ.1 ГОСТ 10528-76	1	1	1	То же
Нивелирная рейка	ГОСТ 11158-83	1	1	1	-"-
Рулетка стальная	РС-20 ГОСТ 7502-80	1	1	1	-"-

6.3. Потребность в эксплуатационных материалах на 1000 м³ грунта приведена в табл. 10.

Таблица 10

Наименование топливо-смазочного материала	Наименование механизма	Марка механизма	Норма на 1 ч работы машины, кг	Количество по вариантам
Наименование топливо-смазочного материала	Наименование механизма	Марка механизма	Норма на 1 ч работы машины, кг	I	II	III
Дизельное топливо	Экскаватор	ЭО-5122, ЭО-5123	12,5	1849	770	1890
	Скрепер	ДЗ-13	24,5
	Трактор-толкач	Т-130	11
	Бульдозер	ДЗ-27С	10,1
	Бульдозер	ДЗ-110В	8,8
	Автомобиль-самосвал на 100 км пробега	КрАЗ-256-61	48 л
Моторное масло	Экскаватор	ЭО-5122, ЭО-5123	0,62	93	38	95
	Скрепер	ДЗ-13	1,2
	Трактор	Т-130	0,55
	Бульдозер	ДЗ-27С	0,5
	Бульдозер	ДЗ-110В	0,44
	Автомобиль-самосвал на 100 км пробега	КрАЗ-256-61	2,4
Трансмиссионное масло	Экскаватор	ЭО-5122, ЭО-5123	0,12	18	8	19
	Скрепер	ДЗ-13	0,25
	Трактор	Т-130	0,1
	Бульдозер	ДЗ-27С	0,1
	Бульдозер	ДЗ-110В	0,09
	Автомобиль-самосвал на 100 км пробега	КрАЗ-256-61	0,47
Пластичная смазка	Экскаватор	ЭО-5122, ЭО-5123	0,18	27	12	33
	Скрепер	ДЗ-13	0,38
	Трактор	Т-130	0,15
	Бульдозер	ДЗ-27С	0,15
	Бульдозер	ДЗ-110В	0,13
	Автомобиль-самосвал на 100 км пробега	КрАЗ-256-61	0,7
Бензин	Экскаватор	ЭО-5122, ЭО-5123	0,56	82	34,5	84
	Трактор	Т-130	0,45
	Скрепер	ДЗ-13	1,1
	Бульдозер	ДЗ-27С	0,46
	Бульдозер	ДЗ-110В	0,39
	Автомобиль-самосвал на 100 км пробега	КрАЗ-256-61	2,11

7. ТЕХНИКА БЕЗОПАСНОСТИ

7.1. При производстве работ следует соблюдать требования СНиП III-4-80 "Техника безопасности в строительстве".

7.2. Разрешается работать только на исправных машинах.

Машины с топливными баками и обогревающими устройствами, в том числе для обогрева кабины машиниста, должны быть снабжены огнетушителями.

Категорически запрещается разогревать двигатель зимой огнем. Для разогрева его следует залить в радиатор горячую воду, а в картер - подогретое масло.

Заправлять бак машины топливом разрешается только при остановленном двигателе.

7.3. Во время работы экскаватора запрещается изменять вылет стрелы и регулировать тормоза при заполненном ковше.

7.4. Во избежание повреждения рабочего оборудования платформу экскаватора с наполненным ковшом можно поворачивать только после выхода ковша из забоя.

7.5. Перед кратковременной остановкой или по окончании работ стрелу экскаватора следует расположить вдоль оси, а ковш опустить на землю.

При совместной работе экскаватора и бульдозера последний не должен находиться в радиусе действия стрелы экскаватора.

7.6. Находиться под поднятым отвалом бульдозера, удерживаемым только стальным канатом или гидравлическим приводом, запрещается.

В случае необходимости осмотра и выполнения работ под поднятым отвалом в поднятом положении отвал поддерживают специальными упорами или устанавливают его на клеть из брусьев.

7.7. Во время движения скрепера запрещается:

устранять неисправности машины;

регулировать и смазывать ее;

входить на машину.

После работы машина должна быть поставлена на тормоза. Оставлять незаторможенной машину на уклоне или косогоре запрещается.

7.8. Крутизну откосов котлована в сезонно-мерзлых грунтах следует назначать такой же, как для талых грунтов.

8. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ НА 1000 м³ ГРУНТА

Наименование	Единица измерения	Количество по вариантам
Наименование	Единица измерения	1	2	3
Затраты машинного времени	маш.-ч	46,67	37,58	49,58
в том числе в зимний период	маш.-ч	46,10	37,00	49,00
Заработная плата	руб.-коп.	54-32	49-10	59-47
в том числе в зимний период	руб.-коп.	53-71	48-49	58-85
Продолжительность работ	смена	0,42	0,75	0,44
в том числе в зимний период	смена	0,35	0,68	0,37
Выработка на одного рабочего в смену	м³	171,3	212,8	161,3
Условные затраты на механизацию	руб.-коп.	548-87	355-95	566-87
в том числе в зимний период	руб.-коп.	545-63	352-72	563-64
в том числе на транспортирование грунта автомобилями-самосвалами	руб.-коп.	484-50	-	484-50
Прямые затраты	руб.-коп.	603-33	405-05	626-34
в том числе в зимний период	руб.-коп.	599-34	401-21	622-49
Приведенные затраты	руб.-коп.	624-93	547-10	661-06
в том числе в зимний период	руб.-коп.	620-50	542-46	656-62
Эффективность комплексно-механизированного технологического процесса	руб.-коп.	-	+ 77-83	- 36-13

Примечание. Технико-экономические показатели рассчитаны на законченный результат комплексно-механизированного технологического процесса - 1000 м³ грунта, разработанного в котловане.

СОДЕРЖАНИЕ

1. Область применения. 1

2. Организация и технология выполнения работ. 2

3. Требования к качеству и приемке работ. 7

4. Калькуляции затрат труда, машинного времени, заработной платы.. 8

5. Графики производства работ на 1000 м³ грунта. 13

6. Материально-технические ресурсы.. 17

7. Техника безопасности. 18

8. Технико-экономические показатели на 1000 м³ грунта. 19
