МИНИСТЕРСТВО ТРАНСПОРТА РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСУДАРСТВЕННАЯ СЛУЖБА ДОРОЖНОГО ХОЗЯЙСТВА
(РОСАВТОДОР)

СБОРНИК КАРТ
ТРУДОВЫХ ПРОЦЕССОВ НА РЕМОНТ И
СОДЕРЖАНИЕ АВТОМОБИЛЬНЫХ ДОРОГ

Карта трудового процесса

Россыпь каменной мелочи
при устройстве поверхностной обработки
навесным щебнераспределителем Т-224

КТП-1.02.2001

Издание второе, переработанное и дополненное.

(Выпуск 1)

Москва, 2001 г.

Карты трудовых процессов предназначены для совершенствования организации труда рабочих, занятых на ремонте и содержании автомобильных дорог.

Карты определяют прогрессивную технологию работ, рациональное использование рабочего времени, технологическую последовательность выполнения работ на основе передовых приемов и методов труда.

Карты могут быть использованы при разработке организационно-технологической документации при ремонте и содержании автомобильных дорог (ППР и другие), планировании работ, а также в учебных целях при подготовке высококвалифицированных рабочих.

Сборник карт трудовых процессов подготовлен инженерами А.И. Анашко, Е.В. Купцовой, Т.В. Страховой.

Ответственный за выпуск А.А. Морозов.

СОДЕРЖАНИЕ



1. Область и эффективность применения карты

1.1. Карта предназначена для рациональной организации труда бригады рабочих, занятых россыпью каменной мелочи при устройстве поверхностной обработки с использованием навесного щебнераспределителя Т-224 на тракторе МТЗ-50.

1.2. Показатели производительности труда:

Примечание: В затраты труда по карте включено время на подготовительно заключительные работы - 5 % и отдых - 10 %.

Снижение затрат труда и повышение выработки по карте на 9 % достигается за счет применения габаритных решеток, изменения процесса загрузки бункера щебнераспределителя: трапы убраны, а для удобства разгрузки передняя станция бункера укорочена до 900 мм и наклонена на 20° вперед, это позволяет загружать бункер из самосвала непосредственно на покрытии. Полностью ликвидирована трудоемкая работа по установке трапов и уменьшено время на стыковку автосамосвала с бункером щебнераспределителя.

2. Подготовка и условия выполнения процесса

2.1. Работы по россыпи каменной мелочи при устройстве поверхностной обработки выполняются только в сухую погоду, после розлива битума на очищенную поверхность дорожной одежды.

Температура воздуха при использовании жидкого битума должна быть не ниже +15 °С.

2.2. Щебень мелких фракций должен быть обработан битумом (гудроном) в асфальтобетонной установке в количестве 121,5 % от веса обрабатываемого щебня.

2.3. При устройстве поверхностной обработки применяется одноразмерный щебень фракции 10 - 15 мм, который рассыпают слоем в одну щебенку.

2.4. Рабочие должны быть одеты, обеспечены спецодеждой и спецобувью в соответствии с типовыми нормами. Машина должна быть снабжена проблесковым маяком.

2.5. К работе допускаются рабочие, прошедшие инструктаж по технике безопасности с учетом специфики работ по данному трудовому процессу.

3. Исполнители, предметы и орудия труда

3.1. Исполнители.

1. Тракторист                                               4 разряд (М₁)                        1

2. Асфальтобетонщики                               2 разряд (А_1-3)                       3

3.2. Машины, оборудование, инструменты, приспособления, инвентарь.

3.3. Спецодежда и спецобувь.

Тракторист:

1.    Комбинезон хлопчатобумажный                                                                 1

2.    Рукавицы комбинированные двупалые                                                       1 пара

Асфальтобетонщики:

3.    Полукомбинезон хлопчатобумажный                                                         3

4.    Ботинки кожаные                                                                                          3 пары

5.    Рукавицы брезентовые                                                                                  3 пары

6.    Наколенники брезентовые                                                                           до износа

7.    Жилет сигнальный                                                                                        3

3.4. Расход щебня фракции 10 - 15 мм на устройство 100 м² поверхностной обработки - 1,20 м³; расход битума - 1 л на 100 м².

4. Технология и организация процесса

4.1. Технологический процесс по россыпи каменной мелочи при устройстве поверхностной обработки навесным щебнераспределителем Т-224 состоит из следующих операций:

- прием щебня в бункер щебнераспределителя из автомобилей самосвалов;

- россыпь щебня по поверхности покрытия;

- установка и снятие ограждений;

- устранение дефектов.

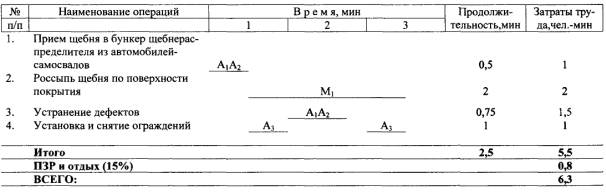

4.2. График трудового процесса

4.3. Схема организации рабочего места

1 - щебнераспределитель навесной Т-224 на тракторе; 2 - трактор; 3 - автомобиль-самосвал; 4 - черный щебень; 5 - разлитый битум; 6 - очищенная поверхность.

5. Приемы труда
