КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА	КТ-4.1-4.11-77
	Разработана конструкторско-технологическим институтом Минпромстроя СССР* Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство
УСТАНОВКА КОЛОНН ЦОКОЛЬНОГО ЭТАЖА
Входит в комплект карт ККТ-4.1-1 Монтаж каркасных зданий из сборных железобетонных элементов серии ИИ-04
	Взамен КТ-4.1-4.11-73

* 300600, г. Тула, проспект Ленина, 108.

1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ

1.1. Карта предназначена для организации труда рабочих при установке железобетонных колонн массой 2 т в стаканы фундаментов с применением полуавтоматического захвата конструкции ПИ Промстальконструкция.

1.2. Показатели производительности труда

	По карте	По ЕНиР
Выработка на 1 чел.-день, колонн	8,70	2,42
Затраты труда на одну колонну, чел.-ч	0,92	3,30

Примечания. 1. В затраты труда включено время на подготовительно-заключительные работы (4 %) и отдых (12 %).

2. При использовании обычного двухветвевого стропа затраты труда на установку одной колонны увеличиваются до 0,95 чел.-ч, а выработка уменьшается до 8,4 колонны на 1 чел.-день.

1.3. Снижение затрат труда и повышение выработки рабочих достигается за счет применения полуавтоматического захвата и сокращения численного состава звена монтажников по сравнению с нормами ЕНиР на два человека.

2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА

2.1. До начала работ необходимо: закончить устройство фундаментов и выверить их положение в плане; вынести на фундаменты основные разбивочные оси и отметки; доставить в зону монтажа приспособления, инвентарь и расположить их на рабочем месте.

2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.

3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА

3.1. Исполнители:

монтажник конструкций V разряда (М₁) - 1

монтажник конструкций IV " (М₂) - 1

монтажник конструкций II " (М₃) - 1

3.2. Инструменты, приспособления и инвентарь

Наименование, назначение и основные параметры	ГОСТ, № чертежа	Количество, шт.
Захват полуавтоматический	Чертеж 5627 Т-2, ПИ Промстальконструкция*	1
Лопата	ГОСТ 3620-63	1
Метр стальной складной	ГОСТ 7253-54	1
Лом монтажный	ГОСТ 1405-72	2
Кельма	ГОСТ 9533-71	1
Кисть мочальная	-	1
Ведро	-	1
Клин стальной	Чертеж треста Киеворгтехстрой**	8
Кувалда	ГОСТ 11402-65	2
Ящик для инструментов		1
Ящик для раствора объемом 0,35 м³	РЧ-72-209-001 ГОСИНТИ***	1

* 125080, Москва, А-80, Волоколамское шоссе, 1.

** г. Киев-7, ул. Челюскинцев, 13.

*** Москва-Центр, проезд Серова, 5.

4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА

4.1. Операции по установке колонн выполняют в следующем порядке: очищают дно стакана фундамента и укладывают на него выравнивающий слой бетонной смеси; наносят на колонну осевые риски; стропят и подают колонну к месту установки; устанавливают колонну, выверяют, крепят и расстроповывают ее.

4.2. Стыки замоноличивает звено бетонщиков, входящее в состав бригады монтажников.

После затвердения бетона бетонщики выбивают клинья временного крепления и заделывают отверстия бетонной смесью.

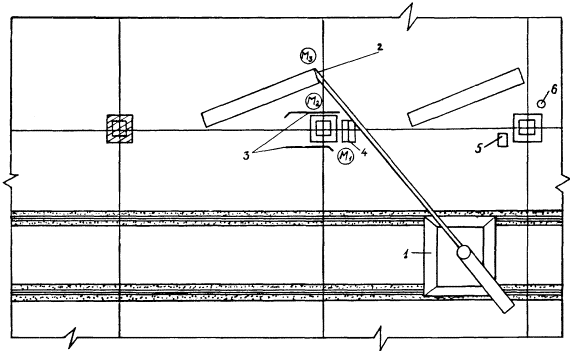

4.3. Организация рабочего места

- рабочие места монтажников

1 - башенный кран; 2 - устанавливаемая колонна; 3 - ломы; 4 - ящик с инструментами; 5 - ящик с бетонной смесью; 6 - ведро с водой

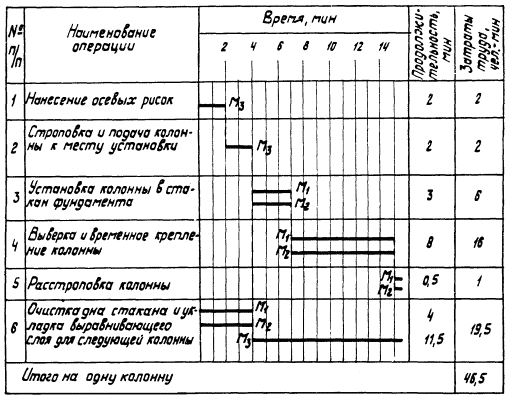

4.4. График трудового процесса

4.5. Описание операций

№ по графику	Наименование операций, их продолжительность,^* исполнители и орудия труда; характеристика приемов труда
1	2
1	НАНЕСЕНИЕ ОСЕВЫХ РИСОК; 2 мин; М₃; метр Монтажник М₃ осматривает колонну, проверяя пригодность ее к монтажу. Затем, отмерив 50 см от низа колонны, он наносит на две ее смежные плоскости осевые риски
2	СТРОПОВКА И ПОДАЧА КОЛОННЫ К МЕСТУ УСТАНОВКИ; 2 мин; М₃; полуавтоматический захват Монтажник М₃ принимает захват, поданный машинистом крана, и стропит колонну, продевая стальной штырь через отверстия в оголовке колонны и щеках захвата. Убедившись в надежности строповки, монтажник отходит на безопасное расстояние. По его команде машинист крана плавно поднимает колонну и подает ее к месту установки
3	УСТАНОВКА КОЛОННЫ В СТАКАН ФУНДАМЕНТА; 3 мин; М₁, М₂; полуавтоматический захват Монтажники М₁ и М₂ принимают колонну на расстоянии 30 см от верха фундамента. По команде монтажника М₂ машинист крана опускает колонну в стакан фундамента, а монтажники совмещают риски колонны с осевыми рисками на стакане фундамента

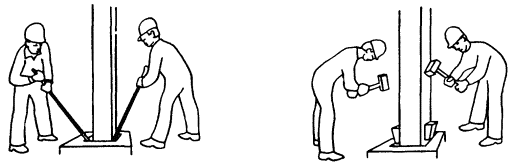

4	ВЫВЕРКА И ВРЕМЕННОЕ КРЕПЛЕНИЕ КОЛОННЫ; 8 мин; М₁, М₂; ломы, кувалды, стальные клинья Монтажники М₁ и М₂ тщательно центрируют колонну в направлении двух взаимно пересекающихся плоскостей. При несовпадении рисок на гранях колонны и на фундаменте монтажники ломами рихтуют низ колонны в проектное положение. Затем, руководствуясь сигналами геодезиста, выверяющего колонну с помощью двух теодолитов, монтажник М₁ сигнализирует машинисту крана о смещении верха колонны в ту или иную сторону до проектного положения. После этого монтажники забивают в зазор между нижней частью колонны и стенками фундамента стальные клинья
5	РАССТРОПОВКА КОЛОННЫ; 0,5 мин; М₁, М₂; полуавтоматический захват Убедившись в надежности временного крепления колонны, монтажник М₁ подает команду машинисту крана ослабить натяжение каната крюка. Монтажник М₂ освобождает захват, с помощью шнура выдергивая штырь из захвата и колонны
6	ОЧИСТКА ДНА СТАКАНА И УКЛАДКА ВЫРАВНИВАЮЩЕГО СЛОЯ ДЛЯ СЛЕДУЮЩЕЙ КОЛОННЫ; М₁, М₂ - 4 мин; М₃ - 11,5 мин; лом, кельма, мочальная кисть, ведро с водой, лопата, ящик с бетонной смесью Монтажник М₁ ломом сбивает со дна стакана наплывы бетона, а монтажник М₂ кельмой очищает стакан от грунта и щебня, после чего кистью смачивает дно стакана. Монтажник М₃ лопатой укладывает на дно стакана бетонную смесь, кельмой разравнивает ее по отметкам, вынесенным на внутренние стенки стакана, а затем заглаживает поверхность кельмой

^* На одну колонну.
