ПАСПОРТ ТРАССЫ

волп________ (индекс)_________

Паспорт трассы.

Опись док ументов.

	Наименование документа	Кол-во листов	Номера страниц	Примечания
2	Титульный лист паспорта трассы.
3	Скелетная схема ВОЛП и основные данные цепей кабеля.

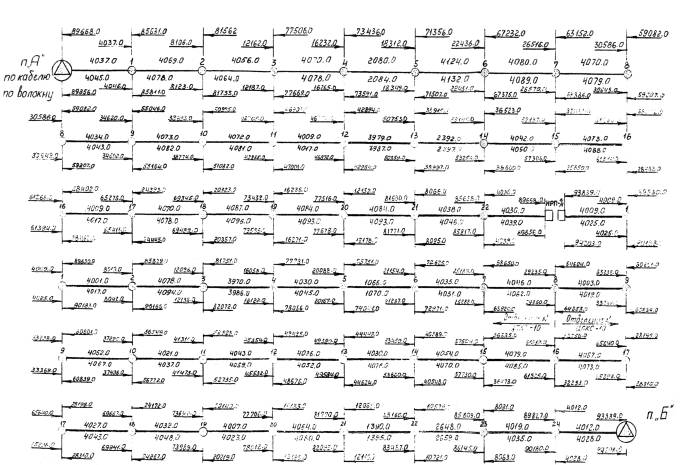

4	Схема размещения строительных длин и смонтированных муфт на участке между оконечными пунктами ВОЛП.			С указанием нарастающей физической и оптической длины ВОК с обоих концов участка.
5	Скелетная схема размещения строительных длин. кабеля и смонтированных муфт на участках.			С отметками по нарастающей физической длины кабеля.
6	Схемы распределения ОВ на кассетах разветвительных муфт.
7	Схемы расшивки кабеля на оптических стойках в пунктах.
8	Схемы расшивки кабеля на оптических стойках на участке.
9	Планы ввода кабелей в ОП.
10	Схема заземления бронепокровов ВОК в шахтах ОП.
11	Планы ввода кабелей в НРП с привязкой контуров заземлений.			Включая кабели энергоснабжения
12	Планы размещения оборудования и стоек аппаратуры в пунктах.
13	Монтажные схемы участков регенерации			С указанием оптической и физической длины ВОК между смежными муфтами
14	Ведомость проложенных строительных длин ВОК.
15	Откорректированные после прокладки и монтажа кабеля рабочие чертежи проектной документации, уличные чертежи и планшеты.			(чертежи кабельных переходов через автомобильные и железные дороги подшиваются сразу за соответствующим планшетом).
16	Картограммы глубины залегания кабеля и сигнально-предупредителыюй ленты по участкам.

Составил:

(должность)

(Фамилия И.О.)

(подпись)

(дата)

волп ________(индекс)_________ Строительно-монтажная организация – генподрядчик
ПАСПОРТ ТРАССЫ магистральной (внутризоновой) кабельной линии связи на участке ОП «А» - ОП «Б» магистрали (индекс)____
Марка кабеля -_____________________________________________ Длина трассы _______________________________________________ Длина кабеля (всего)__________________________________ в грунте____________________________________________________
		км
		км; в том числе:
		км;
в канализации______________________________________________ под водой__________________________________________________ Год прокладки кабеля -______________________________________ Паспорт составлен -_________________________________________ (дата)		км;
		км.


Ответственный представитель генподрядчика: _________(должность)_______________ (подпись) ____________________ (Ф.И.О.)_______________ Ответственный исполнитель
_______(должность)____________	__(подпись) _______________ (Ф.И.О). _________________
Объект______________________ Подрядчик:	(номер заказа) ______________ (наименование организации) _____

Форма ВОЛС-ПТ-3

волп (индекс)

Скелетная схема ВОЛП и основные данные цепей кабеля.

Конструктивные и технические данные оптического кабеля.

1. А-Дв2У 1x20 Е9/125 0,36Р 3,5 0,22 H18(R-1,7)

ВОК второго типа; централыномодулъной конструкции; содержит 20 ОВ. Изготовитель- «Siemens».

ОВ одномодовое; коэффициент преломления -1.4675; киломефическое затухание при измерении на длине волны =1,55 не более

0,24 dB. Изготовитель - «Siсcor»

1. Оптические волокна (ОВ).

2.Гидрофобный заполнитель,

3. Двуслойная полиамидная оболочка центрального модуля

4.12 стальных проводок бронепокрова.

5. Гидрофобный заполнитель

6. Внешняя полиэтиленовая оболочка.

2. A-Дf(ZN)(SR)2Y3x6 E9/125 0,36 F3,5+0,22H18 1x2 Е9/125 0,36 F3,5+0,22 1118

ВОК четвертого типа многомодульной конструкции, содержит20 ОВ. Изготовитель - «Siemens

ОВ одномодовое;. Коэффициент преломления - 1,4675; километрическое затухание при измерении на длине волны .= 1,55 не более

0,24 dB. Изготовитель - «Siсcor»

1. Диэлектрический центральный силовой элемент.

2. Трубка модуля с ОВ.

3. Кордель без OB.

4. Гидрофобный заполнитель

5. Слой армирующих нитей.

6. Стальная гофрированная лента,

7.Внешняя полиэтиленовая оболочка

Составили	Должность	Фамилия И.О.	Подпись	Дата
Представители Московской зоны
Представители Московской зоны
Представители Отделения №7
Представители Отделения №7

(дата)

Форма ВОЛС-ПТ-13

волп- (индекс)

Участок НРП1 – ТРП1

Монтажная схема участка регенерации

Подписали	Должность	Фамилия И.О.	Подпись	Дата
Представители строительно-монтажной организации
Представители строительно-монтажной организации
Представители технадзора

Форма ВОЛС-ПТ-14

волп

(индекс)

Участок

_________

Ведомость проложенных строительных длин ВОК.

Строительно-монтажная организация

Завод-изготовитель кабеля

Марка проложенного кабеля:

1)от НРП-1 до М13 (тип-4)

___________________________

(марка)

2)от М13 до ТРП1 (тип-2).(марка)

___________________________

(марка)

Номер барабана	Номер строи- тельной длины	Номера сме- жных муфт	Длина кабеля полученная (м)	Длина кабеля проложенная (м)	Остаток кабеля по- сле прокладки (м)	Дата прокладки	Тип ВОК

Подписали	Должность	Фамилия И.О.	Подпись	Дата
Представители строительно-монтажной организации
Представители строительно-монтажной организации
Представители технадзора

волп- (индекс)

Участок НРП1 – ТРП1

Рабочие чертежи

Форма ВОЛС-ПТ-16

Участок _________

Картограмма глубины залегания кабеля и сигнально-предупредительной ленты.

Подписали	Должность	Фамилия И.О.	Подпись	Дата
Представители строительно-монтажной организации
Представители строительно-монтажной организации
Представители технадзора

ПАСПОРТ ТРАССЫ ЭЛЕКТРИЧЕСКИЙ

ВОЛП - __(индекс

Паспорт трассы электрический.

Опись документов.

	Наименование документа	Кол-во листов	Номера страниц	Примечания
2	Титульный лист электрического паспорта трассы.
3	Технические данные и особенности конструкции проложенного ВОК.			С эскизом поперечного сечения.
4	Схема размещения на магистрали строительных длин кабеля и смонтированных муфт.
5	Протоколы монтажа муфт.
6	Протоколы монтажа оптических кроссов			Затухание на сростках ОВ оценивается только по сварочному устройству.
7	Рефлектограммы двусторонних измерений затухания ОВ на смонтированных участках регенерации.			Представляются в ксерокопиях на отдельных листах.
8	Протоколы измерений затухания ОВ смонтированного кабеля на участках регенерации.			Измерения проиводятся оптическим генератором и приёмником или рефлектометром.
9	Протоколы измерения сопротивления изоляции внешней полиэтиленовой оболочки ВОК (бронепокровы - «земля») на смонтированных участках регенерации.
10	Протоколы измерения переходного сопротивления грозозащитных тросов по отношению к «земле».

Составил:

(должность)

(Фамилия И.О.)

(подпись)

(дата)

волп (индекс) Строительно-монтажная организация – генподрядчик
ПАСПОРТ ТРАССЫ ЭЛЕКТРИЧЕСКИЙ магистральной (внутризоновой) кабельной линии связи на участке ОП «А» - ОП «Б»_ магистрали___(индекс)____
Марка кабеля -	___________________________
Длина трассы -	______________________________	км
Длина кабеля (всего)	______________________________	км; в том числе:
в грунте	______________________________	км;
в канализации	______________________________	км;
под водой	______________________________	км.
Год прокладки кабеля -	______________
Паспорт составлен -	______________	(дата)
Ответственный представитель генподрядчика:
________(должность)___ Ответственный исполнитель:	________ (подпись)______ (Ф.И.О.)___
_______(должность)____	________(подпись) ______ (Ф.И.О). ___
Объект Подрядчик:	(номер заказа) ______________ (наименование организации) ______

Форма ВОЛС-ПТЭ-3

волп (индекс)

Технические данные и особенности конструкции проложенного ВОК.

Волоконнно-оптический кабель ДПС производства ЭАО «Севкабель-Оптик».

Эскиз поперечного сечения.

Форма ВОЛС-ПТЭ-4

волп- (индекс)

Участок регенерации НРП – НРП

Схема

размещения строительных длин кабеля и смонтированных муфт на участке регенерации

Составил:

(должность)

(Фамилия И.О.)

(подпись)

(дата)

Форма ВОЛС-ПТЭ-5

ВОЛП - __(индекс

Участок регенерации ОП-1. - НРП-1/1

Протокол

монтажа муфты №__________

Строительно-монтажная организация________________________________________

Сварочное устройство (тип, зав №)__________________________________________

Рефлектометр (тип, зав.№)______________________________________________

Установочные параметры рефлектометра: показатель преломления ________________________________

длина волны_______________

длительность импульса ___________________

Диапазо_________________

Оптическое расстояние до смежной муфты №______________

составляет_____________

№ОВ	Затухание на сростках по сварочному устройству				Затухание на сростках по рефлектометру			Примечание
№ОВ	1	2	3	4	А-В	В-А	Среднее	Примечание
1
2
3
4
5
6
7
8
9
10
11
12

Метровые метки на оболочке ОК

Подписали	Должность	Фамилия И.О.	Подпись	Дата
Представители строительно-монтажной организации
Представители строительно-монтажной организации
Представители технадзора

Форма ВОЛС-ПТЭ-6

ВОЛП -_(индекс)

Участок регенерации ОП1 - НРП1/1

Объект НРП 1/1

Протокол монтажа оптического кросса.

Строительно-монтажная организация __________________________________

Наименование (номер) кросса _________________________________________

Сварочное устройство (тип, №) _______________________________________

№ОВ	Цвет ОВ	Затухание на сростках по сварочному устройству (дБ)
№ОВ	Цвет ОВ	1 -е сращивание	2-е сращивание	3-е сращивание	4-е сращивание
1
2
3
4
5
6
7
8
9
10
11
12

Подписали	Должность	Фамилия И.О.	Подпись	Дата
Представители строительно-монтажной организации
Представители строительно-монтажной организации
Представители технадзора

Форма ВОЛС-ПТЭ-7

ВОЛП - (индекс)

Участок ОП-1-НРП-1/1.

Рефлекгограмма

ОВ №___(цвет) на смонтированном участке регенерации.

Строительно-монтажная организация_______________________________________________

Рефлектометр (тип, зав. №)_______________________________________________________

Направление А-Б

Подписали	Должность	Фамилия И.О.	Подпись	Дата
Представители строительно-монтажной организации
Представители строительно-монтажной организации
Представители технадзора

Форма ВОЛС-ПТЭ-8

ВОЛП - (индекс)

Участок регенерации: _______

ПРОТОКОЛ

измерения затухания ОВ смонтированного кабеля на участке регенерации.

Строительно-монтажная организация _________________________________

Рефлектометр (марка и зав. номер) ____________________________________

Установочные параметры: диапазон _________________________;

длина волны ______________________-

показатель преломления ____________________________________;

длительность импульса -____________

№ОВ	Цвет	Затухание суммарное на участке (дБ)		Затухание километрическое (дБ/км)		Оптическая длина ОВ (км)
		А-Б	Б-А	А-Б	Б-А
1
2
3
4
5
6
7
8
9
10
11
12

Подписали	Должность	Фамилия И.О.	Подпись	Дата
Представители строительно-монтажной организации
Представители строительно-монтажной организации
Представители технадзора

Форма ВОЛС-ПТЭ-9

ВОЛП-______________(нндекс)_

Участок регенерации:

Протокол

измерения сопротивления изоляции внешней полиэтиленовой оболочки ВОК (бронепокровы - «земля») на смонтированном участке регенерации.

Строительно-монтажная организация _____________________________________

Измерительное оборудование _____________________________________________

№ п/ п	Участок ВОЛП	Физическая длина ВОК на участке (км)	Сопротивление изоляции шланга (кОм)	Километрическое сопр. изоляции шланга (кОм)

Подписали	Должность	Фамилия И.О.	Подпись	Дата
Представители строительно-монтажной организации
Представители строительно-монтажной организации
Представители технадзора

Форма ВОЛС-ПТЭ-10

ВОЛП-_______(нндекс)_

Участок регенерации: _______

Протокол

измерения переходного сопротивления грозозащитных тросов по отношению к «земле».

Строительно-монтажная организация _________________________________________

Измерительное оборудование__________________________________________________

№ п/п	Участок ВОЛП	Физическая длина грозозащитного троса(км)	Сопротивление заземления (Ом)	Переходное сопротивление (Ом)

Подписали	Должность	Фамилия И.О.	Подпись	Дата
Представители строительно-монтажной организации
Представители строительно-монтажной организации
Представители технадзора

РАБОЧАЯ ДОКУМЕНТАЦИЯ

ВОЛП (индекс) _________

Рабочая документация

Опись документов.

	Наименование документа	Кол-во листов	Номера страниц	Примечания
2	Титульный лист рабочей документации.
3	Заводские паспорта строительных длин ВОК
4	Протоколы входного контроля строительных длин ВОК.			На кабельных барабанах.
5	Отчёт по прокладке кабеля.
6	Протоколы измерения затухания строительных длин кабеля после прокладки.
7	Заводские паспорта оконечного оборудования.
8	Акты на скрытые работы.
9	Перечень внесённых изменений, отступлений от проектных решений и согласования к ним.
10	Справки и реестр от землепользователей, лесхозов, комитетов по охране природы, Госсан эпидемнадзора и других инстанций о выполнении их требований.

Составил:

(должность)

(Фамилия И.О.)

(подпись)

(дата)

волп (индекс) Строительно-монтажная организация – генподрядчик
РАБОЧАЯ ДОКУМЕНТАЦИЯ магистральной (внутризоновой) кабельной линии связи на участке ОП«А» -«Б» магистрали____(индекс)_______
Марка кабеля - ______________________________________________
Длина трассы - _____________________________________		км
Длина кабеля (всего) ________________________________ в грунте __________________________________________		км; в том числе:
		км;
в канализации ______________________________________		км;
под водой _________________________________________		км.
Год прокладки кабеля - _______________________________________
Паспорт составлен - _____________(дата) _______________________
Ответственный представитель генподрядчика:
________(должность)______ Ответственный исполнитель:	_______ (подпись)____ (Ф.И.О.)_________
_______(должность)________	________(подпись) ____ (Ф.И.О). _________
Объект Подрядчик:	(номер заказа) ______________ (наименование организации) ____

Заводские паспорта строительных длин ВОК.

Форма ВОЛС-РД-4

ВОЛП - (индекс)

Участок ОП-1-ТРП-1.

Протокол №......

входного контроля строительной длины ВОК

Марка кабеля_____________________________________________________ Тип кабеля___________

Кабельный барабан №__________________________ Кабель №__________

Физическая длина кабеля на барабане_______________________ метров

Измерительное оборудование:_________________(тип, марка рефлектометра , зав. №)____________

Установочные данные: длина волны- _________________; показатель преломления -_________________

№ ОВ	Цвет модуля	Цвет ОВ	Коэфф. затухания (дБ/км)		Оптическая длина(м)
№ ОВ	Цвет модуля	Цвет ОВ	А-Б	Б-А	Оптическая длина(м)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Средняя оптическая длина кабеля по ОВ_____________________________м

Подписали	Должность	Фамилия И.О.	Подпись	Дата
Представители строительно-монтажной организации
Представители строительно-монтажной организации
Представители технадзора

Форма ВОЛС-РД-5

ВОЛП - (индекс)

Участок НРП-1-ТРП-1.

Отчёт по прокладке кабеля.

Строительно-монтажная организация _____________________________________

Завод-изготовитель кабеля ______________________________________________

Марка проложенного кабеля:

1)от НРП-1 до МП (тип – 4 ) ……………….(марка)…………………………………

_____________

2)отМ13 доТРП1(тип-2)……………………..(марка)………………………………..

Номер барабана	Номер строительной длины	Номера смежных муфт	Длина кабеля полученная (м)	Длина кабеля проложеная (м)	Остаток кабеля после прокладки (м)	Дата прокладки	Тип ВОК

Подписали	Должность	Фамилия И.О.	Подпись	Дата
Представители строительно-монтажной организации
Представители строительно-монтажной организации
Представители технадзора

Форма ВОЛС-РД-6

ВОЛП - (индекс)

Участок НРП-1-ТРП-1.

Протокол

измерения затухания ОВ строительной длины кабеля после прокладки.

Строительно-монтажная организация

Кабель проложен между муфтами №

____________________________________________

_______ и № ___________.

Марка кабеля ____________________

______ Тип кабеля_____________________________

Кабельный барабан № _____________

_______Кабель №________

Физическая длина кабеля ___________

Измерительное оборудование:________

____метров

(тип, марка рефлектометра)_________ Зав. №_____

Установочные данные: длина волны-

_____; показатель преломления

_______

№ ОВ	Цвет модуля	Цвет ОВ	Коэфф. затухания (дБ/км)		Оптическая длина(м)
№ ОВ	Цвет модуля	Цвет ОВ	А-Б	Б-А	Оптическая длина(м)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

Примечание: проверка ВОК после прокладки допускается производить с одного конца кабеля.

Подписали	Должность	Фамилия И.О.	Подпись	Дата
Представители строительно-монтажной организации
Представители строительно-монтажной организации
Представители технадзора

ВОЛП - (индекс)

Участок НРП-1-ТРП-1

МИНИСТЕРСТВО РОССИЙСКОЙ ФЕДЕРАЦИИ ПО СВЯЗИ И ИНФОРМАТИЗАЦИИ

РУКОВОДЯЩИЙ ДОКУМЕНТ ОТРАСЛИ

РД 45.156-2000

«ЦНТИ "ИНФОРМСВЯЗЬ»

Москва – 2000

Предисловие

Паспорт трассы

Паспорт трассы электрический.

Рабочая документация

ПАСПОРТ ТРАССЫ

Паспорт трассы.

Опись документов.

Строительно-монтажная организация – генподрядчик

ПАСПОРТ ТРАССЫ

магистральной (внутризоновой) кабельной линии связи

на участке ОП «А» - ОП «Б»

магистрали (индекс)____

Форма ВОЛС-ПТ-3

Скелетная схема ВОЛП и основные данные цепей кабеля.

Схема размещения строительных длин и смонтированных муфт на участках регенерации между оконечными

пунктами ВОЛП

Форма ВОЛС-ПТ-5

Скелетная схема

размещения строительных длин кабеля и смонтированных муфт на участке регенерации.

Внимание! На этих схемах наносится только физическая нарастающая длина по ВОК

Форма ВОЛС-ПТ-6

Схема распределения ОВ на кассете разветвительной муфты №.

Форма ВОЛС-ПТ-7

Схема расшивки кабеля на оптических стойках в пунктах.

Форма ВОЛС-ПТ-8

Схема расшивки кабеля на оптических стойках на участке.

Форма ВОЛС-ПТ-9

План ввода кабелей в ОП-…..

Форма ВОЛС-ПТ-10

Схема заземления бронепокровов ВОК в шахте ОП-…

Форма ВОЛС-ПТ-11

План ввода кабелей в НРП-….. с привязкой контуров заземлений.

Форма ВОЛС-ПТ-12

План размещения оборудования и стоек в НРП - ….

Форма ВОЛС-ПТ-13

Монтажная схема участка регенерации

Форма ВОЛС-ПТ-14

Ведомость проложенных строительных длин ВОК.

Рабочие чертежи

Форма ВОЛС-ПТ-16

Картограмма глубины залегания кабеля и сигнально-предупредительной ленты.

ПАСПОРТ ТРАССЫ ЭЛЕКТРИЧЕСКИЙ

Паспорт трассы электрический.

Опись документов.

Строительно-монтажная организация – генподрядчик

ПАСПОРТ ТРАССЫ ЭЛЕКТРИЧЕСКИЙ

Форма ВОЛС-ПТЭ-3

Технические данные и особенности конструкции проложенного ВОК.

Рекомендуемые условия прокладки

Форма ВОЛС-ПТЭ-4

Схема

размещения строительных длин кабеля и смонтированных муфт на участке регенерации

Форма ВОЛС-ПТЭ-5

Протокол

монтажа муфты №__________

Форма ВОЛС-ПТЭ-6

Протокол монтажа оптического кросса.

Форма ВОЛС-ПТЭ-7

Рефлекгограмма

ОВ №___(цвет) на смонтированном участке регенерации.

Направление А-Б

Форма ВОЛС-ПТЭ-8

ПРОТОКОЛ

измерения затухания ОВ смонтированного кабеля на участке регенерации.

Форма ВОЛС-ПТЭ-9

Протокол

измерения сопротивления изоляции внешней полиэтиленовой оболочки ВОК (бронепокровы - «земля») на смонтированном участке регенерации.

Форма ВОЛС-ПТЭ-10

Протокол

измерения переходного сопротивления грозозащитных тросов по отношению к «земле».

РАБОЧАЯ ДОКУМЕНТАЦИЯ

Рабочая документация

Опись документов.

Строительно-монтажная организация – генподрядчик

РАБОЧАЯ ДОКУМЕНТАЦИЯ

Опись док ументов.

размещения строительных дл ин кабеля и смонтированных муфт на участке регенерации.

Схема распределения ОВ на кассете ра зветвительной муфты №.

Схема ра сшивки кабеля на оптических стойках на участке.

магистрали(индекс)___
