ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

ГОСТ 28759.6-90

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО УПРАВЛЕНИЮ КАЧЕСТВОМ ПРОДУКЦИИ И СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОКЛАДКИ ИЗ НЕМЕТАЛЛИЧЕСКИХ МАТЕРИАЛОВ

Конструкция и размеры

Технические требования

Non-metal gaskets.
Design and dimensions.
Technical requirements

ГОСТ
28759.6-90

Дата введения 01.01.92

Настоящий стандарт распространяется на прокладки из неметаллических материалов к фланцам сосудов и аппаратов по ГОСТ 28759.2 и ГОСТ 28759.3.

Требования п. 1.2 в части показателей «Внутренний диаметр аппарата D», D₁, D₂, пп. 2.1, 2.4, 2.5 и 2.7 настоящего стандарта являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

1 КОНСТРУКЦИЯ И РАЗМЕРЫ

1.1. Стандарт устанавливает конструкцию прокладок двух исполнений:

1 - для фланцев по ГОСТ 28759.2 исполнений 2-5, 8-10, 12-15;

по ГОСТ 28759.3 исполнений 1-12;

2 - для фланцев по ГОСТ 28759.2 исполнений 1, 6, 11.

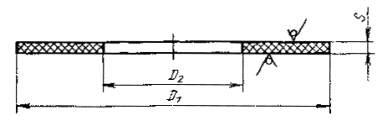

1.2. Конструкция и размеры прокладок должны соответствовать чертежу и таблице .

Толщина прокладок S принимается:

для прокладок из резины - 3 мм;

для прокладок из паронита и картона

для D<1400 мм – 2 мм

для D³1400 мм - 3 мм;

для прокладок из фторопласта - 4 и фторопластовой ленты - до 3 мм.

Размеры, мм

Внутренний диаметр аппарата D	D₁	D₂		Давление условное, МПа	Масса, кг
		Исполнения			Исполнения
		1	2		1	2
400	443	418	413	0,3	0,068	0,081
	443	418	413	0,6	0,068	0,081
	457	432	427	1,0	0,070	0,083
			427	1,6		0,083
			-	2,5		-
		428	-	4,0	0,081	-
		428	-	6,3	0,081	-
(450)	493	468	463	0,3	0,075	0,090
	493	468	463	0,6	0,075	0,090
	513	488	483	1,0	0,079	0,094
				1,6
				2,5
	507	478	-	4,0	0,090	-
	507	478	-	6,3	0,090	-
500	543	518	513	0,3	0,083	0,100
	543	518	513	0,6	0,083	0,100
	563	538	533	1,0	0,086	0,103
			533	1,6		0,103
			-	2,5		-
	557	528	-	4,0	0,099	-
	557	528	-	6,3	0,099	-
550	593	568	563	0,3	0,091	0,109
	593	568	563	0,6	0,091	0,109
	613	588	583	1,0	0,094	0,113
	613	588	583	1,6	0,094	0,113
600	643	617	613	0,3	0,103	0,118
	643	617	613	0,6	0,103	0,118
	663	637	633	1,0	0,106	0,122
			633	1,6		0,122
			-	2,5		-
	657	637	-	4,0	0,121	-
	669	639	-	6,3	0,123	-
650	693	667	663	0,3	0,111	0128
	693	667	663	0,6	0,111	0128
	713	687	683	1,0	0,1,14	0,132
	713	687	683	1,6	0,1,14	0,132
700	743	717	713	0,3	0,119	0,137
	743	717	713	0,6	0,119	0,137
	763	737	733	1,0	0,183	0,141
	763	737	733	1,6	0,183	0,141
	773	747	-	2,5	0,1,24	-
	757	727	-	4,0	0,140	-
	774	744	-	6,3	0,143	-
800	841	815	811	0,3	0,135	0,166
	841	815	811	0,6	0,135	0,166
	865	839	835	1,0	0,139	0,160
	865	839	835	1,6	0,139	0,160
	875	849	-	2,5	0,141	-
	869	831	-	4,0	0,203	-
	884	846	-	6,3	0,207	-
900	951	925	921	0,3	0,153	0,176
	951	925	921	0,6	0,153	0,176
	965	939	935	1,0	0,156	0,179
	965	939	935	1,6	0,156	0,179
	977	951	-	2,5	0,157	-
	969	931	-	4,0	0,227	-
	989	951	-	6,3	0,232	-
1000	1051	1022	1021	0,3	0,189	0,195
	1051	1022	1021	0,6	0,189	0,195
	1065	1036	1029	1,0	0,191	0,237
	1065	1036	1029	1,6	0,191	0,237
	1079	1050	-	2,5	0,194	-
	1074	1036	-	4,0	0,252	-
	1094	1056	-	6,3	0,257	-
1100	1149	1120	1119	0,3	0,207	0,214
	1149	1120	1119	0,6	0,207	0,214
	1167	1138	1130	1,0	0,210	0,267
	1167	1138	1130	1,6	0,210	0,267
	1189	1160	-	2,5	0,214	-
	1189	1135	-	4,0	0,394	-
	1205	1151	-	6,3	0,400	-
1200	1247	1218	1217	0,3	0,225	0,232
	1247	1218	1217	0,6	0,225	0,232
	1267	1238	1230	1,0	0,228	0,290
	1267	1238	1230	1,6	0,228	0,290
	1295	1265	-	2,5	0,241	-
	1289	1235	-	4,0	0,428	-
	1309	1255	-	6,3	0,435	-
1300	1347	1318	1317	0,3	0,243	0,251
	1347	1318	1317	0,6	0,243	0,251
	1366	1337	1334	1,0	0,246	0,271
	1366	1337	1334	1,6	0,246	0,271
	1398	1371	-	2,5	0,235	-
	1388	1335	-	4,0	0,453	-
	1416	1364	-	6,3	0,454	-
1400	1446	1418	1417	0,3	0,378	0,391
	1446	1418	1417	0,6	0,378	0,391
	1468	1439	1434	1,0	0,397	0,465
	1468	1439	1434	1,6	0,397	0,465
	1504	1477	-	2,5	0,379	-
	1493	1441	-	4,0	0,719	-
	1520	1468	-	6,3	0,732	-
1500	1547	1516	1507	0,3	0,447	0,576
	1547	1516	1507	0,6	0,447	0,576
	1568	1539	1539	1,0	0,425	0,425
	1580	1551	1539	1,6	0,428	0,603
	1606	1576	-	2,5	0,450	-
	1602	1549	-	4,0	0,787	-
	1625	1572	-	6,3	0,798	-
1600	1646	1615	1607	0,3	0,476	0,598
	1646	1615	1607	0,6	0,476	0,598
	1680	1649	1638	1,0	0,486	0,657
	1680	1649	1638	1,6	0,486	0,657
	1706	1675	-	2,5	0,494	-
	1706	1653	-	4,0	0,839	-
	1730	1677	-	6,3	0,851	-
1700	1745	1715	1707	0,3	0,489	0,618
	1745	1715	1707	0,6	0,489	0,618
	1780	1749	1737	1,0	0,516	0,713
	1780	1749	1737	1,6	0,516	0,713
1800	1846	1815	1807	0,3	0,535	0,671
	1846	1815	1807	0,6	0,535	0,671
	1880	1849	1837	1,0	0,545	0,753
	1880	1849	1837	1,6	0,545	0,753
	1908	1877	-	2,5	0,553	-
(1900)	1944	1913	1905	0,3	0,563	0,707
	1944	1913	1905	0,6	0,563	0,707
	1984	1953	1940	1,0	0,575	0,814
	1984	1953	1940	1,6	0,575	0,814
2000	2044	2013	2005	0,3	0,593	0,744
	2044	2013	2005	0,6	0,593	0,744
	2084	2045	2040	1,0	0,759	0,855
	2084	2045	2040	1.6	0,759	0,855
	2114	2075	-	2,5	0,770	-
2200	2244	2213	2205	0,3	0,651	0,818
	2244	2213	2205	0,6	0,651	0,818
	2284	2245	2240	1,0	0,832	0,938
	2284	2245	2240	1,6	0,832	0,938
2400	2444	2413	2405	0,3	0,710	0,891
	2444	2413	2405	0,6	0,710	0,891
	2488	2449	2444	1,0	0,907	1,023
	2494	2455	2444	1,6	0,910	1,163
2600	2654	2614	2610	0,3	0,993	1,091
	2654	2614	2610	0,6	0,993	1,091
	2693	2653	2655	1,0	1,008	0,958
	2698	2658	2655	1,6	1,010	1,085
2800	2854	2814	2810	0,3	1,068	1,174
	2854	2814	2810	0,6	1,068	1,174
	2893	2853	2851	1,0	1,083	1,137
	2902	2862	2851	1,6	1,086	1,383
3000	3054	3014	3010	0,3	1,144	1,257
	3054	3014	3010	0,6	1,144	1,257
	3104	3064	3060	1,0	1,163	1,278
	3104	3064	3060	1,6	1,163	1,278
3200	3254	3214	31210	0,3	1,219	1,340
	3254	3214	31210	0,6	1,219	1,340
	3304	3254	3260	1,0	1,545	1,361
	3304	3254	3260	1,6	1,545	1,361
3400	3464	3424	3415	0,3	1,298	1,588
	3484	3434		0,6	1,630	-
	3504	3454		1,0	1,639	-
3600	3664	3624	3615	0,3	1,374	1,681
	3684	3634		0,6	1,724	-
	3704	3654		1,0	1,734	-
3800	3864	3824	3815	0,3	1,449	1,773
	3894	3844	-	0,6	1,823	-
	3914	3864	-	1,0	1,833	-
4000	4064	4024	4015	0,3	1,525	1,865
	4104	4053	-	0,6	1,960	-
	4114	4063	-	1,0	1,965	-
Примечания: 1. Размеры, указанные в скобках, применять не рекомендуется. 2. Для прокладок из фторопласта - 4 размеры D₁, D₂ являются справочными. Ширина прокладки должна соответствовать размеру (a₁+0,6) фланцев по ГОСТ 28759.2 и ГОСТ 28759.3. 3. Массы рассчитаны для прокладок из паронита при плотности 2,0 Г/см³.

Пример условного обозначения прокладки исполнения 1 для фланца аппарата диаметром 600 мм на условное давление 1,6 МПа.

Прокладка 1-600-1,6 ГОСТ 28759.6-90

Материал прокладки оговаривается при заказе.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Прокладки следует изготовлять в соответствии с требованиями настоящего стандарта и конструкторской документации, утвержденной в установленном порядке.

2.2. Материал прокладок: паронит по ГОСТ 481, резина по ГОСТ 7338, картон асбестовый по ГОСТ 2850, фторопласт-4 по действующей нормативно-технической документации. Допускается изготовление прокладок из других материалов, исходя из условий эксплуатации по нормативно-технической документации, утвержденной в установленном порядке.

2.3. Допускается применение прокладок комбинированных с фторопластовым чехлом для фланцев исполнений 4, 5, 9 10 14 15 по ГОСТ 28759.2 и исполнений 1, 2, 5, 6, 9, 10 по ГОСТ 28759.3 по рабочей документации, утвержденной в установленном порядке.

2.4. Прокладки из фторопласта-4 применять для фланцев исполнений 2, 3, 7, 8, 12, 13 по ГОСТ 28759.2, исполнений 3, 4, 7, 8, 11, 12 по ГОСТ 28759.3.

2.5. Поверхность прокладки должна быть без надрывов.

2.6. Допускается изготовление прокладок составными.

Склеивание отдельных секторов прокладок из паронита производится в соответствии с требованиями ГОСТ 481, из прокладочного картона - клеем марки ХКС или БФ-2 по действующей нормативно-технической документации. Соединения отдельных секторов должны осуществляться «под углом внахлестку».

2.7. Предельные отклонения размеров D₁ и D₂ должны соответствовать:

h15, H15 - для прокладок из паронита по ГОСТ 481 и картона по ГОСТ 9347;

h12, H12 - для прокладок из форопласта-4 и прокладочной ленты по ГОСТ 24222;

h14, H14 - для прокладок из резины по ГОСТ 7338. Для прокладок, изготовленных из отдельных секторов, предельные отклонения не регламентируются.

3. МАРКИРОВКА

Прокладки как самостоятельные изделия (запасные части) маркировать на бирке, прикрепленной к связке прокладок, товарный знак предприятия-изготовителя, условное обозначение, марку материала и номер настоящего стандарта.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством тяжелого машиностроения СССР

2. РАЗРАБОТЧИКИ

Г.В. Мамонтов, А.Г. Вихман, С.И. Зусмановская, И.Е. Зейде, Б.С. Вольфсон, Н.П. Анисова, С.Н. Черкасова, А.М. Бубакин, Т.В. Булчинская, Т.Е. Бабкина, В.А. Заваров, В.И. Рачков, Н.С. Ананьева, Л.П. Перцев, В.В. Проголаев, В.В. Стогний, Л.П. Гапонова, Т.П. Голубова

3. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 29.11.90 № 2976

4. Срок проверки стандарта - 1997г.

Периодичность проверки - 5 лет

5. ВЗАМЕН ОСТ 26-430-79

6. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 481-80	2.2, 2.7
ГОСТ 28501-80	2.2
ГОСТ 7338-77	2.2 , 2.7
ГОСТ 9347-74	2.7
ГОСТ 24222-80	2.7
