АТК 26-18-9-94
АЛЬБОМ ТИПОВЫХ КОНСТРУКЦИЙ
ПРОБКИ
Конструкция и размеры
Дата введения 1995-01-01
1 Область применения
Настоящий альбом типовых конструкций устанавливает конструкцию и размеры пробок для заглушки резьбовых отверстий в устройствах для установки приборов на сосудах, аппаратах, блоках и трубопроводах, применяемых в химической, нефтехимической и газовой промышленности на условное давление до 16,0 МПа и температуру не ниже минус 70 С.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
АТК 26-18-10-94 Устройства для установки приборов измерения температуры на Ру от 0,6 до 16,0 МПа. Пробки. Общие технические требования.
3 Конструкция и размеры
Пробки по конструкции и размерам предусматриваются двух типов:
Тип I - пробки по рисунку 23
Тип 2 - пробки по рисунку 24.
3.1 Конструкция и размеры пробки типа 1 должны соответствовать рисунку 23; и таблице 8.
Тип 1
Рисунок 23
Таблица 8 Размеры в миллиметрах
|
d |
D |
D1 |
S |
H |
ℓ |
ℓ1 |
ℓ2 |
L |
Масса кг. |
|||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. |
|||||||||
|
М18×1,5 |
5 |
32 |
26,5 |
24 |
-0,52 |
10 |
±0,29 |
20 |
27 |
7,0 |
35 |
0,10 |
|
M18×2,0 |
8,5 |
|||||||||||
|
М20×1,5 |
6 |
7,0 |
0,11 |
|||||||||
|
М27×1,5 |
12 |
42 |
29,9 |
27 |
12 |
±0,35 |
22 |
30 |
40 |
0,25 |
||
|
М27×2,0 |
8,5 |
|||||||||||
|
М30×1,5 |
15 |
48 |
35,0 |
32 |
-1,00 |
14 |
30 |
36 |
7,0 |
50 |
0,32 |
|
|
М33×2,0 |
8,5 |
0,35 |
||||||||||
Примечание - Масса подсчитана из условия плотности материала 7,85 г/см3.
Пример условного обозначения пробки типа 1 с диаметром резьбы М27×1,5 из стали 20:
Пробка 1-М27×1,5-20 АТК 26-18-9-94
3.2 Конструкция и размеры пробки типа 2 должны соответствовать рисунку 24.

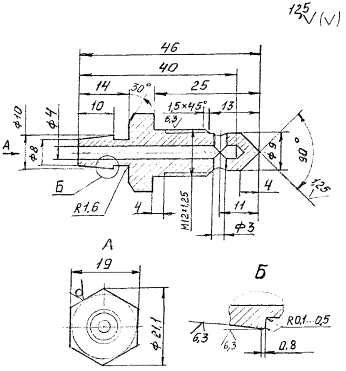

Тип 2
Рисунок 24
Масса пробки 0,034 кг.
Пример условного обозначения пробки типа 2 из стали Ст3сп3:
Пробка 2-СтЗспЗ АТК 26-18-9-94
4 Маркировать условное обозначение на бирке
5 Технические требования по АТК 26-18-10
Примечание - Масса подсчитана из условия плотности материала 7,85 г/см3.
|
|
