ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СРЕДСТВА ИЗМЕРЕНИЯ И АВТОМАТИЗАЦИИ.
СИГНАЛЫ ЭЛЕКТРИЧЕСКИЕ С ДИСКРЕТНЫМ
ИЗМЕНЕНИЕМ ПАРАМЕТРОВ ВХОДНЫЕ И ВЫХОДНЫЕ

ГОСТ 26.013-81

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

РАЗРАБОТАН Министерством приборостроения, средств автоматизации и систем управления

ИСПОЛНИТЕЛИ

Л.И. Балашова, Б.А. Дюков (руководители темы); Р.Ф. Абдеев, канд. техн. наук; Ю.Л. Богородский, канд. техн. наук; В.В. Наумченко, канд. техн. наук; Ю.В. Розан; В.А. Ацюковский; канд. техн. наук; С.К. Винокуров; Л.И. Цудечкис; А.Я. Соколов; А.П. Ащеулова; В.А. Шевяков; Г.В. Антонов; С.Н. Выборнова; М.Д. Гафанович, канд. техн. наук; Ж.А. Гусева; В.Д. Замотин; В.П. Шишкин; В.К. Хромчикова

ВНЕСЕН Министерством приборостроения, средств автоматизации и систем управления

Член Коллегии Д.В. Ковальчук

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 20 февраля 1981 г. № 871

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СРЕДСТВА ИЗМЕРЕНИЯ И АВТОМАТИЗАЦИИ. СИГНАЛЫ ЭЛЕКТРИЧЕСКИЕ С ДИСКРЕТНЫМ ИЗМЕНЕНИЕМ ПАРАМЕТРОВ ВХОДНЫЕ И ВЫХОДНЫЕ

Measurement and automation means. Input and output electrical signals with discrete change of parameters

ГОСТ
26.013-81

Взамен
ГОСТ 10938-75

Постановлением Государственного комитета СССР по стандартам от 20 февраля 1981 г. № 871 срок действия установлен

с 01.07 1983 г.

до 01.07 1988 г.

(Измененная редакция, Изм. № 2).

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на средства измерения и автоматизации (СИА) и устанавливает параметры электрических входных и выходных сигналов тока и напряжения (далее - сигналы) с дискретно изменяющимися амплитудой, длительностью, фазой и частотой, предназначенных для информационной связи между СИА.

(Измененная редакция, Изм. № 2).

Стандарт не распространяется на:

аппаратуру передачи данных, выполненную в соответствии с рекомендациями МККТТ;

интерфейсы;

СИА, поставляемые и работающие только комплектно (в части сигналов) и не рассчитанные на возможность использования с иными средствами измерения и автоматизации.

Пояснение терминов, применяемых в настоящем стандарте, графические изображения видов и основных параметров сигналов приведены в справочных приложениях 1-3.

2. Номинальные значения (абсолютные) амплитуд (верхних уровней) для двоичных и многоуровневых сигналов следует выбирать из рядов:

(0,6); (1,2); 2,4; 6,0; 12,0; 24,0 (27,0); 48,0; 60,0; 110,0; (220,0) В - для напряжений;

1; 2; 5; 10; 20; 50; 100; 200; 500; 1000; 2000 мА - для токов.

Примечания:

1. Требование настоящего пункта не распространяется на СИА, сигналы которых формируются или воспринимаются непосредственно интегральными микросхемами.

2. Значения, указанные в скобках, допускается применять только для СИА, разработанных до введения в действие настоящего стандарта.

3. Одновременно нормировать сигналы тока и напряжения по рядам, приведенным в п. 2, необязательно.

3. Значение амплитуды остаточного напряжения (тока) при отсутствии сигнала и (или) нижнего уровня двоичного сигнала должны выбирать из рядов: 5, 10 % от номинального значения амплитуды сигнала - для выходных сигналов и 10, 20, 30 % для входных сигналов.

(Измененная редакция, Изм. № 1).

4. Пределы допускаемых отклонений амплитуд по п. 2 от номинального значения следует выбирать из рядов:

5; 10 % - для выходных сигналов;

10; 20; 30 % - для входных сигналов.

Допускается выбирать неодинаковые значения положительных и отрицательных отклонений.

(Измененная редакция, Изм. № 1).

5. Номинальное значение амплитуды сигнала на выходе следует устанавливать при номинальной нагрузке (включая линию передачи), которая должна быть указана в стандартах или технических условиях на конкретные СИА.

6. Амплитуду выбросов двоичного сигнала на вершине и в паузе (см. справочное приложение 2) следует выбирать из ряда: 5; 10; 20 % значения амплитуды сигнала.

7. Для многоуровневых сигналов значения промежуточных и нижних (остаточных) уровней, пределы допускаемых отклонений и значения амплитуды выбросов сигналов должны быть указаны в стандартах или технических условиях на конкретные СИА.

8. Диапазоны напряжений, соответствующих высокому и низкому уровням сигналов, формируемых или воспринимаемых СИА, имеющих на входе и (или) выходе интегральные микросхемы, должны соответствовать значениям, указанным в таблице.

Вид сигнала

Диапазон напряжений, В

Высокий уровень

Низкий уровень

Выходной

От + 2,40 до + 5,25

От 0 до + 0,50

Входной

» + 2,00 » + 5,25

» - 0,40 » + 0,80

Выходной

От + 7,70 до + 9,45

От 0 до + 0,50

Входной

» +7,00 » + 9,45

» - 0,20 » +1,40

Выходной

От + 12,00 до + 16,50

От 0 до + 1,50

Входной

» + 7,50 » +16,50

» 0 » + 6,50

Выходной *

От - 7,50 до - 20,00

От 0 до - 2,30

Входной *

» - 7,00 » - 20,00

» 0 » - 2,30

____________

* В новых разработках не применять.

9. Номинальные значения активных длительностей импульсов и промежутков времени между импульсами, используемых в качестве параметров для передачи информации, следует выбирать из ряда: (1,0; 1,6; 2,5; 4,0; 6,3)×10n с, где п - любое целое положительное число, нуль или целое отрицательное число не менее минус 7.

10. Активная длительность фронтов или срезов импульсов не должна превышать 20 % длительности импульса по п. 9.

11. Пределы допускаемых отклонений длительностей импульсов следует устанавливать в стандартах или технических условиях на конкретные СИА и не должны превышать ± 15 % номинального значения.

12. Номинальные значения фазы колебаний j в радианах, заполняющих импульс и используемых в качестве параметра при передаче информации, следует определять по формуле и округлять до ближайшего значения ряда R40 по ГОСТ 8032-84

,

где K - 0; 1; 2; ...; m - 1;

m - любое целое число от 2 до 10.

(Измененная редакция, Изм. № 1).

13. Предел допускаемого отклонения фазы колебаний от номинального значения не должен превышать ± 5 %.

14. Номинальные значения частот синусоидальных колебаний, заполняющих импульс и используемых в качестве параметра при передаче информации, следует выбирать из рядов:

первый: 300; 315; 335; 355; 375; 400; 425; 450; 500; 530; 560; 600; 630; 670; 710; 750; 800; 850; 900; 950; 1000; 1060; 1120; 1250; 1320; 1400; 1500; 1600; 1700; 1800; 1900; 2000; 2120; 2240; 2360; 2500; 2650; 2800; 3000; 3150; 3350 Гц;

второй: 300; 320; 340; 360; 385; 405; 435; 460; 490; 520; 555; 590; 625; 665; 705; 750; 795; 850; 900; 960; 1020; 1085; 1150; 1225; 1300; 1385; 1470; 1565; 1660; 1765; 1880; 2000; 2120; 2255; 2400; 2550; 2710; 2880; 3020; 3240 Гц.

Примечание. Второй ряд в новых разработках не применять.

15. Предел допускаемого отклонения частоты колебаний от номинального значения не должен превышать ± 1 %.

16. Значения длительности, фазы и частоты, не используемые в качестве параметра при передаче информации, следует устанавливать в стандартах или технических условиях на конкретные СИА.

17. Требования к входным и выходным сигналам, формируемым дискретным изменением сопротивления электрической цепи на выходе СИА при условии, что энергия сигнала поступает в эту цепь со стороны СИА - приемника сигнала, должны быть установлены в стандартах или технических условиях на конкретные СИА.

ПРИЛОЖЕНИЕ 1
Справочное

ПОЯСНЕНИЕ ТЕРМИНОВ, ПРИМЕНЯЕМЫХ В НАСТОЯЩЕМ СТАНДАРТЕ

Амплитуда сигнала - наибольшее значение, достигаемое напряжением (током) за время действия сигнала без учета выброса

Активная длительность импульсного сигнала - интервал времени, в течение которого значение сигнала превышает половину амплитудного значения

Активная длительность фронта (среза) импульсного сигнала - интервал времени нарастания (убывания) значения амплитуды сигнала от 0,1 до 0,9 (от 0,9 до 0,1) номинального значения

Выброс импульсного сигнала - наибольшее мгновенное значение сигнала вызванное паразитными колебаниями

Двоичный сигнал - сигнал, параметры которого, используемые для передачи информации, могут принимать только два различных значения

Многоуровневый сигнал - сигнал, параметры которого, используемые для передачи информации, могут принимать n различных значений, где n > 2

Аппаратура передачи данных - технические средства, обеспечивающие передачу информации по линиям связи.

ПРИЛОЖЕНИЕ 2
Справочное

ПРИМЕРЫ ОСЦИЛЛОГРАММ ЭЛЕКТРИЧЕСКИХ СИГНАЛОВ С ДИСКРЕТНЫМ ИЗМЕНЕНИЕМ ПАРАМЕТРОВ

ПРИЛОЖЕНИЕ 3
Справочное

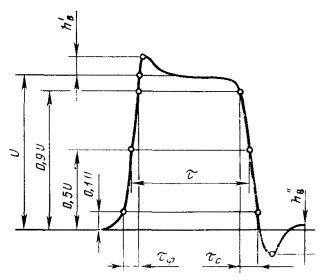

ОСНОВНЫЕ ПАРАМЕТРЫ ИМПУЛЬСНОГО СИГНАЛА

U - амплитуда сигнала; t - активная длительность сигнала; tф - активная длительность фронта; tс - активная длительность среза; ,  - выбросы на вершине и в паузе
